9-15kg量程工业悬挂式张力平衡吊具

在汽车零部件焊装、电子产线插件工位、小型装配流水线这类需要频繁手持工具完成重复操作的场景里，这类悬挂式张力平衡器是降低作业疲劳、提升操作精度的核心辅助工装。不同于常规起重设备承担大重量物料转运的定位，它的核心作用是抵消手持操作工具的自重，让操作者在作业全程几乎感受不到工具的重量负载，能以极小的力完成工具的推拉、移位、定位操作，长时间作业也不会出现手臂酸胀的问题，同时还能避免工具随手放置造成的磕碰、掉落风险，维持工位的整洁有序。

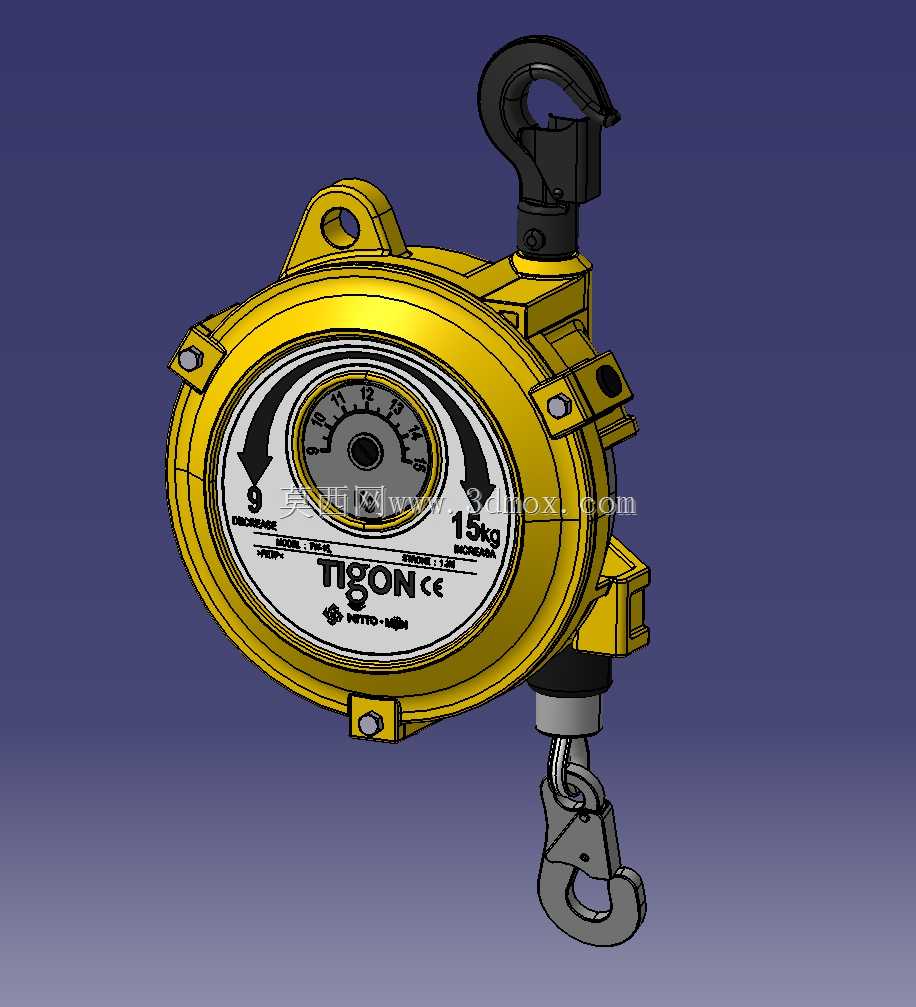

从功能逻辑上看，这款平衡器采用蜗卷弹簧作为核心储能元件，通过内部弹簧的预紧扭矩输出恒定拉力，拉力覆盖9kg到15kg的区间，刚好适配常见的气动拧紧枪、小型焊钳、电动螺丝批、手持式涂胶枪这类工位常用工具的重量范围。设备上下两端各配置一个万向旋转吊钩，上端吊钩用于挂接在工位上方的滑轨或者固定吊点上，下端吊钩用于连接待悬挂的工具，两个吊钩都带防脱卡扣结构，避免作业过程中吊具或者工具意外滑脱。正面的刻度盘直接标注了当前的拉力档位，调节时只需要转动壳体外侧的调节旋钮，就能改变内部蜗卷弹簧的预紧量，匹配不同重量的悬挂工具，调节到位后工具会在任意行程位置保持悬停，不会出现自动上滑或者下坠的情况，操作时的力反馈均匀，没有明显的卡顿或者拉力突变。

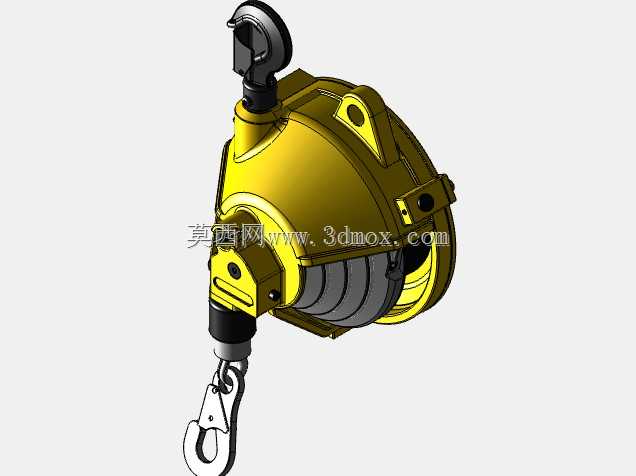

做三维结构设计的时候，首先要考虑的是壳体的强度与重量平衡，主体壳体采用压铸铝合金结构，既保证足够的结构强度承受拉力负载，又能控制设备自身重量，避免上端吊点承受额外的冗余负载。壳体的接缝处做了错位止口设计，既能防止车间内的粉尘、切削液溅入内部影响弹簧和传动结构的寿命，又不用额外增加密封件造成装配复杂度提升。内部的钢丝绳采用镀锌多股钢绳，绕绳轮做了圆弧导槽处理，避免钢丝绳出现硬弯折导致的断丝问题，钢丝绳的伸出端做了橡胶缓冲限位，当钢丝绳拉到最大行程时，缓冲块会和壳体下端的限位面接触，避免硬冲击损坏内部结构。

安装边界方面，这款平衡器的上端吊点需要保证足够的承重能力，单台吊点的承重冗余建议不低于额定最大负载的2倍，也就是至少预留30kg以上的承重余量，如果是搭配滑轨使用，要保证滑轨的水平度偏差不超过千分之三，避免平衡器出现自行滑移的问题。设备的整体径向最大尺寸约200mm，上下吊钩全收状态的总长度约280mm，钢丝绳最大伸出行程约1.5m，安装时要根据作业人员的操作高度调整悬挂高度，保证工具在自然悬停状态下刚好处于操作者的舒适操作区间，不需要抬臂或者弯腰就能握持工具操作。如果工位需要悬挂的工具重量超出当前档位范围，不能强行超量程调节弹簧预紧力，否则会造成蜗卷弹簧永久变形，直接导致拉力输出失准，严重时还可能出现弹簧断裂的安全隐患。

日常维护层面，三维建模时已经在壳体上预留了注油孔位置，对应内部的绕绳轮轴承位置，定期加注润滑脂就能保证转动结构的顺畅，不需要对蜗卷弹簧做额外的润滑处理，避免油脂粘附上粉尘造成弹簧卡滞。下端吊钩和钢丝绳的连接位置做了防转结构，避免工具旋转时带动钢丝绳打扭，延长钢丝绳的使用寿命。整体结构没有复杂的电控或者液压元件，纯机械结构的可靠性极高，能适应车间内多粉尘、温湿度波动大的复杂工况，不需要频繁的检修维护，只要定期检查钢丝绳有没有断丝、吊钩防脱卡扣有没有失效就能保证长期稳定使用。
