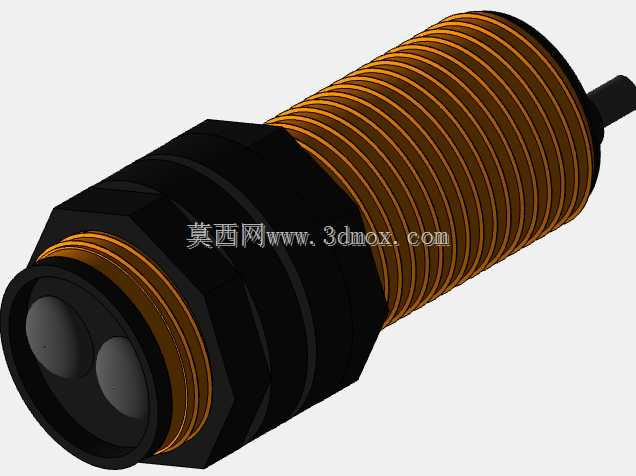

E18-D80NK漫反射式光电接近传感器结构

　　从结构设计来看，这款传感器采用M18标准圆柱螺纹外形，这是工业检测领域沿用多年的通用安装规格，筒身外的连续外螺纹可以配合两个锁紧螺母，灵活调整传感器在安装支架上的伸出长度，适配不同的安装板厚度与检测距离需求，安装时不需要额外定制特殊固定座，市面上通用的M18传感器安装支架、安装孔位都可以直接兼容，能大幅减少设备改造时的加工工作量。传感器前端是光学发射与接收窗口，两个独立的透镜分别对应红外发射管与接收管的光路，这种同轴度经过校准的光学结构，能有效减少环境杂光对检测信号的干扰，前端的黑色六角结构是安装时的受力位，用普通开口扳手卡住这个位置就能拧紧固定，不会因为拧动时的外力损伤前端的光学透镜，也能避免筒身跟转导致内部接线扭断。在自动化产线的物料到位检测、输送线工件计数、AGV小车避障、机械设备行程限位这类场景里，这类圆柱螺纹型光电接近传感器是出镜率极高的检测元件，不同于接触式的行程开关需要和被测物产生机械触碰，它依靠光信号的反射变化完成检测，不会对被测工件表面造成刮擦损伤，也不会因为长期机械碰撞出现触点磨损失效的问题，在轻工包装、电子装配、物流分拣这类高速运行的设备上适配性很强。

　　尾部出线的结构做了阶梯过渡，能减少线缆弯折时的应力集中，在设备有小幅振动的工况下，线缆根部不容易出现断线故障。从检测功能上看，这类漫反射型光电传感器不需要在被测物对面额外安装反射板，只要被测物体进入检测范围，将发射端发出的调制光反射回接收端，传感器内部的电路就会输出开关信号，对于不透明的工件，不管是金属、塑料、纸质还是木质材质，都能稳定检测，不需要根据材质调整检测参数，在多材质混流的输送线上使用时，不需要针对不同工件做参数切换。

　　建模过程中，需要重点还原筒身螺纹的牙距与牙型，保证和标准M18螺母的装配匹配度，前端六角结构的对边尺寸要符合标准五金件的尺寸规范，这样在做整机装配干涉检查时，才能准确模拟扳手操作的空间余量，不会出现设计完成后现场安装没有扳手操作空间的问题。光学窗口的凹陷深度也要准确还原，这个结构是为了避免安装、使用过程中透镜被直接磕碰，同时减少侧面杂光直射接收端造成的误触发。在做设备布局设计时，要注意这类传感器的检测轴线需要和被测物表面尽量垂直，倾斜角度过大时会因为反射光无法回到接收端出现检测失效，同时两个同型号传感器并排安装时要预留足够的间距，避免相邻传感器的发射光互相干扰产生误信号。

　　传感器的整体长度要结合安装支架的位置核算，保证尾部线缆的弯曲半径符合线缆的最小弯曲要求，避免长期弯折导致线缆内部芯线断裂。这类传感器的结构设计充分考虑了工业现场的安装便利性与耐用性，没有多余的复杂结构，所有外部结构都是为了安装、调试、长期稳定运行服务，建模时还原这些细节结构，能让后续的装配仿真、安装调试模拟更贴近真实工况，减少设计阶段到现场安装阶段的问题返工。
