工业料仓式双组过滤分液装置结构设计

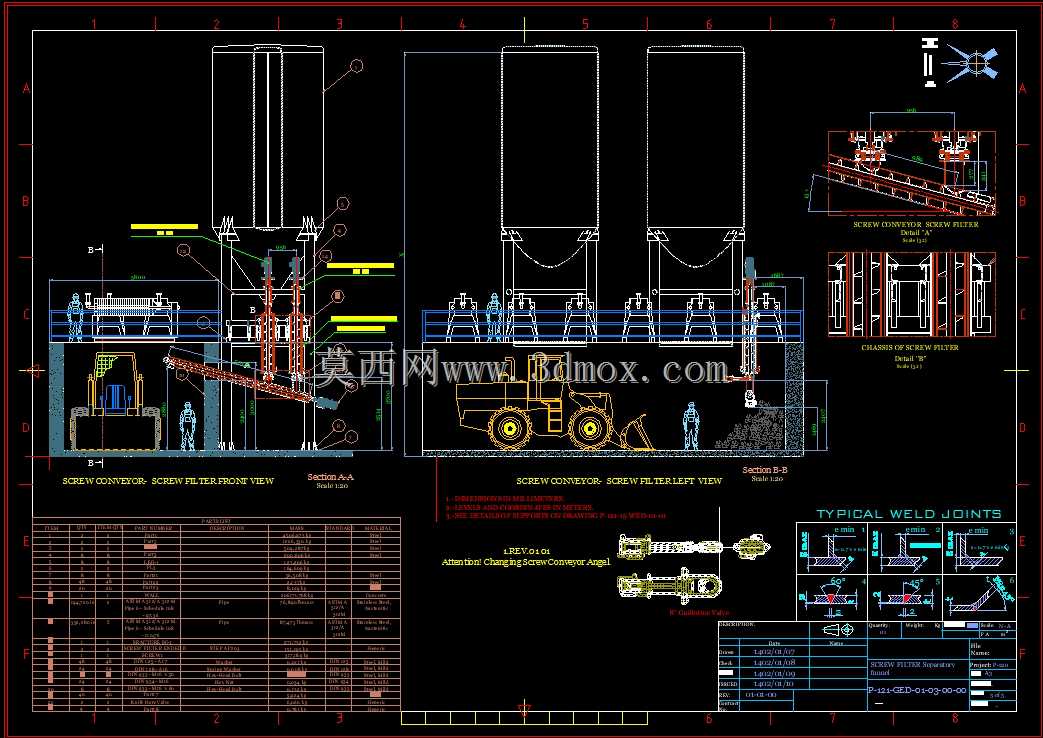

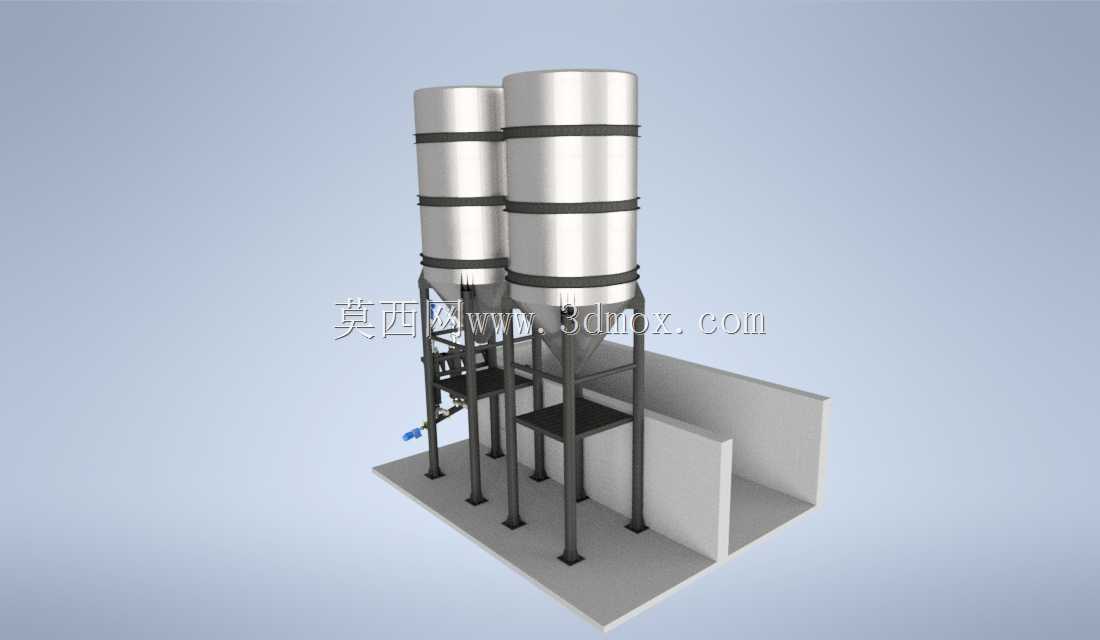

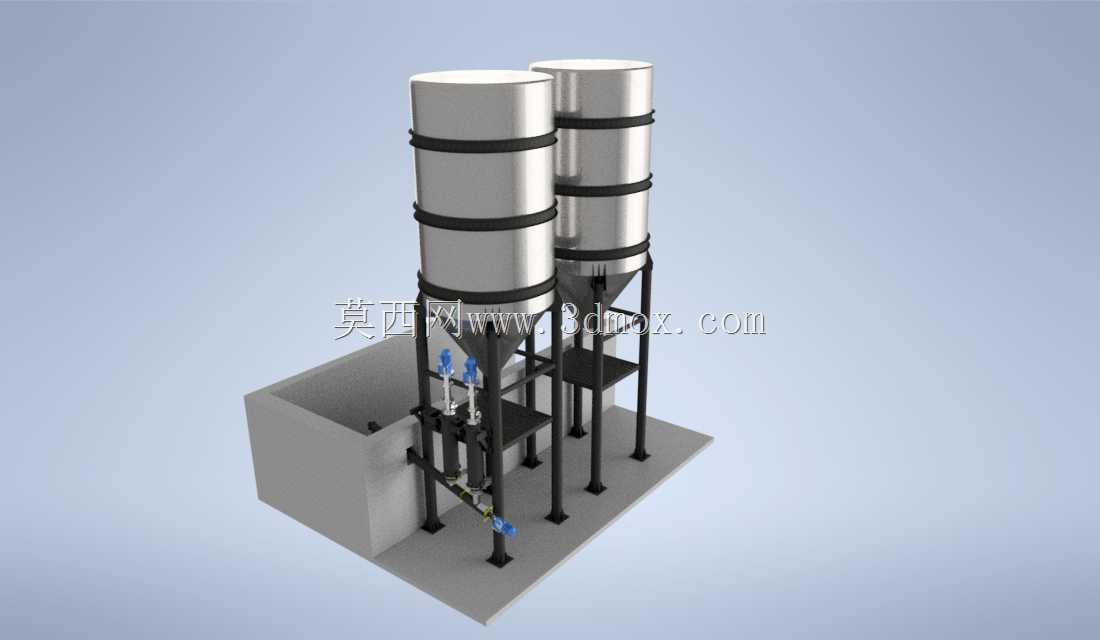

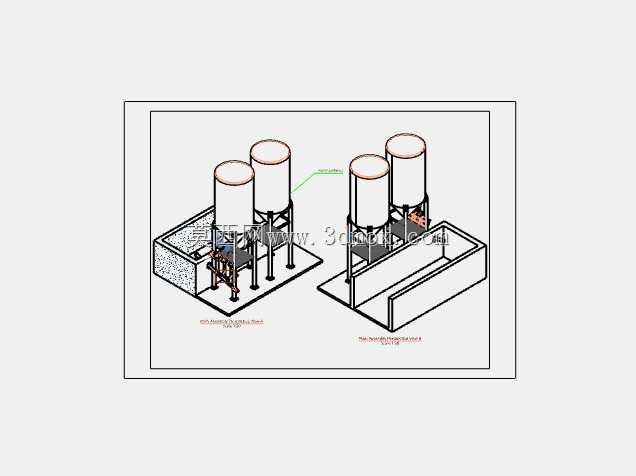

　　这套双罐体过滤分液结构，常配套在中小型化工配料、食品原料预处理、工业循环水旁滤工段的进料端，用来完成含颗粒流体的杂质截留与定量分流作业，相比单罐过滤结构，双组罐体可通过阀门切换实现不停机反冲、换料，避免单罐维护时整条产线停摆的问题，在连续化生产场景里适配性更强。从结构布局来看，整套装置采用立式锥底料仓作为过滤载体，两个圆柱形罐体通过环形抱箍固定在黑色方管焊接的一体式机架上，锥底设计能让截留的滤渣靠自重向底部出料口汇集，避免平底结构常见的滤料板结、残留挂壁问题，罐体下部的操作平台预留了阀门操作空间，操作人员站在地面即可完成管路阀门的切换、滤渣排放的操作，不需要额外搭设登高梯台，日常运维的便利性有明显提升。

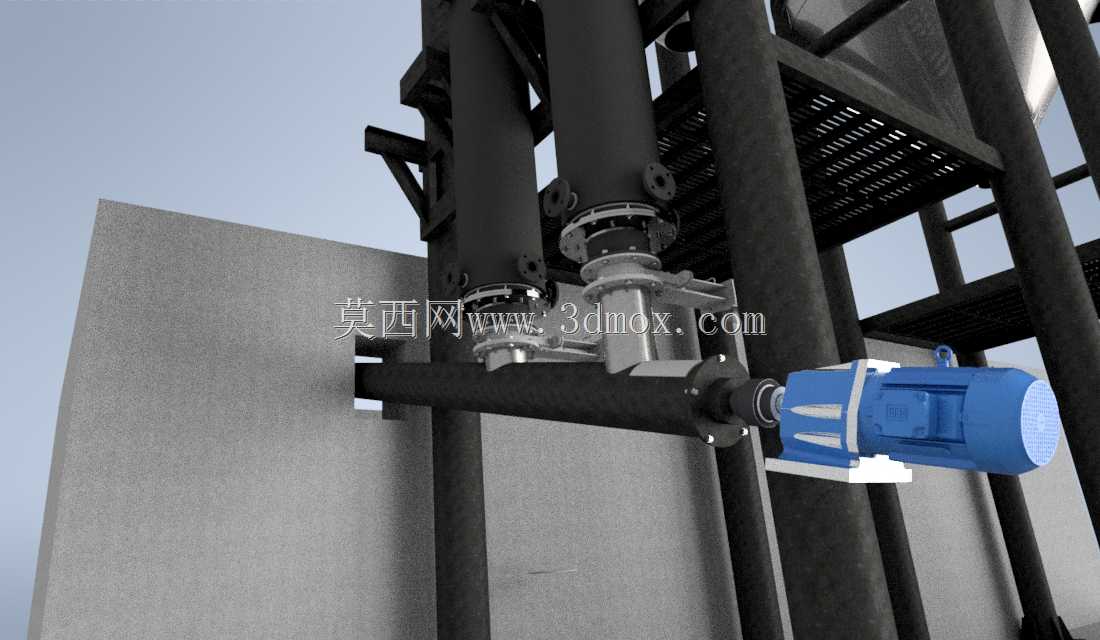

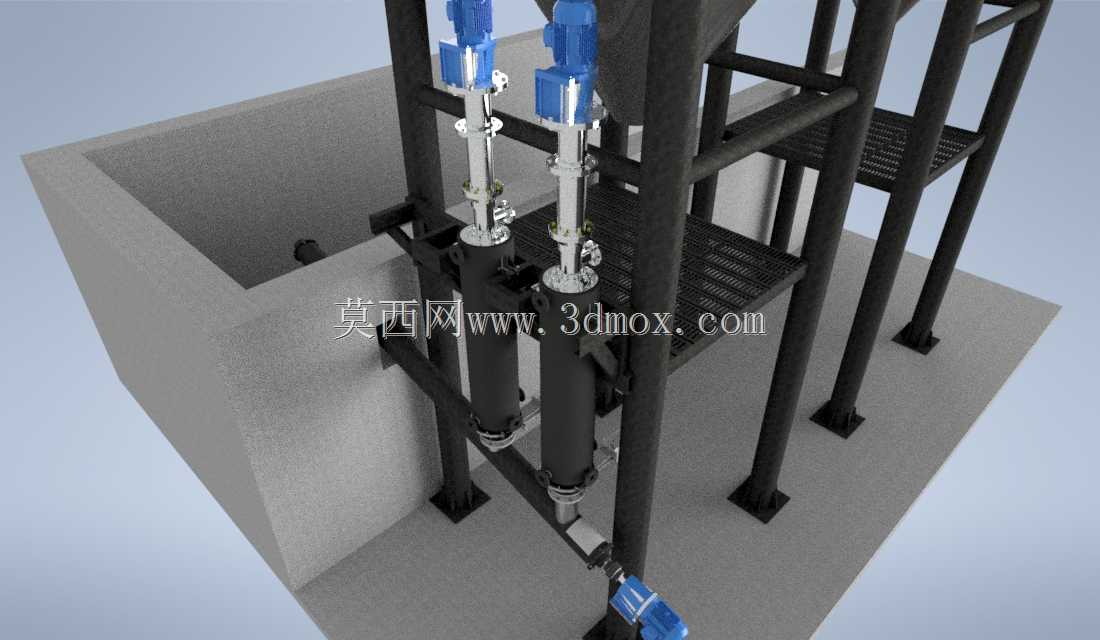

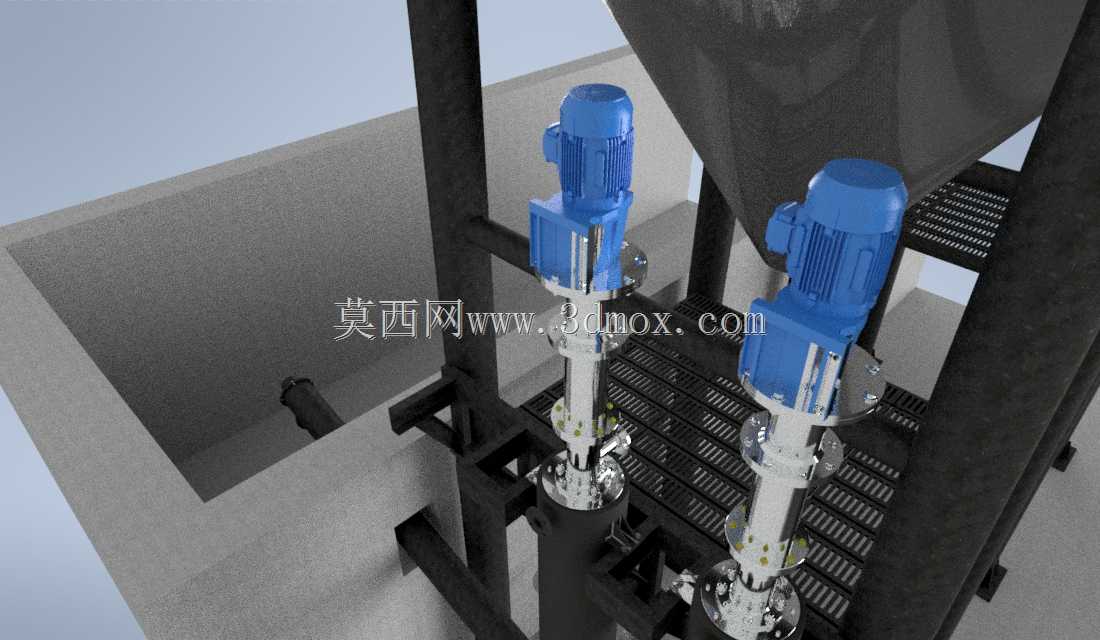

　　机架底部采用方形安装底板，通过膨胀螺栓即可与混凝土地面固定，安装时需要保证两个罐体的中心距偏差不超过2mm，避免管路对接时出现强制装配产生的内应力，整套装置的安装边界需要预留侧面1.2米的操作通道，顶部预留0.8米的滤料装填空间，底部预留0.5米的滤渣收集容器放置空间，才能满足日常操作与维护的空间需求。管路系统采用硬管与阀门组合的布局，进料端设置在罐体上部，经过滤层过滤后的清液从罐体下部的支管汇入总管路，分液支路设置在总管路中段，可根据下游工序的需求切换不同的出料通路，每个支路都配置独立的控制阀门，可单独调节通断与流量，满足不同工位的供料需求。

　　设计过程中优先考虑了结构的稳定性，罐体与机架的连接抱箍采用加厚钢板折弯成型，每个罐体设置三道抱箍，分别对应罐体上部、中部、锥段上部的受力位置，避免满料状态下罐体出现倾斜、焊缝开裂的问题，机架的方管选型根据罐体满载总重量做了抗弯校核，支腿底部设置加强筋板，抵消设备运行时管路振动带来的载荷冲击。锥底的角度设置为60度，这个角度既能保证滤渣顺利滑落，又不会让罐体总高度过高，适配常规厂房的层高限制，罐体顶部采用平盖设计，可快速拆卸打开，方便更换内部的过滤滤芯、滤料，平盖上预留了排气口接口，可对接排气阀排出罐体内部的空气，避免气阻影响过滤效率。

　　在实际应用场景中，这套结构可根据过滤介质的特性更换不同精度的过滤内件，处理水性介质时可采用PP熔喷滤芯，处理油性介质时可更换金属烧结滤芯，适配不同行业的过滤需求，双罐并联的布局还可以实现一用一备的运行模式，当其中一个罐需要更换滤料、清洗维护时，切换阀门即可让另一个罐独立运行，不会中断下游工序的供料，对于连续生产的产线来说，能有效减少非计划停机的时长。建模过程中对所有管路接口做了标准化处理，全部采用通用的法兰连接尺寸，方便现场安装时与上下游管路对接，阀门的操作手柄全部朝向操作通道一侧，避免操作时需要探身到设备下方带来的安全隐患，机架的焊接位置都做了倒角处理，去除焊渣毛刺，避免安装运维过程中划伤操作人员。整套结构没有复杂的传动部件，核心依靠重力沉降与过滤介质的截留作用完成杂质分离，后期维护成本低，故障率远低于带动力的过滤设备，适合处理流量稳定、杂质含量中等的流体工况，在中小型生产车间的进料预处理工段有很高的实用价值。
