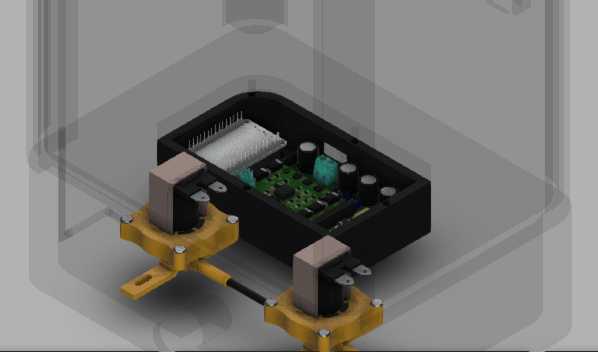

家用RO净水配套活性净化装置结构设计

　　在民用终端水处理场景里，RO反渗透设备产出的净水往往存在余氯残留、小分子有机物未完全截留、出水口感偏涩的问题，这款配套活性净化装置，正是针对RO机后置净化环节开发的功能单元，可直接串接在RO机出水端，也可作为小型独立净水单元适配桌面直饮场景。从结构设计逻辑来看，整体采用立式长方体紧凑布局，主体外壳分为三个功能区段：顶部为密封端盖结构，集成了进水快接接口与自动排气阀结构，安装时无需额外预留顶部操作空间，端盖与主筒体采用旋转卡扣式密封，配合食品级硅胶密封圈实现承压密封，可承受0.1-0.4MPa的常规市政供水压力，避免长期使用出现渗漏水问题；中部筒体为滤料装填腔，正面预留可视化观察窗区域，可直观查看内部活性滤料的使用状态，方便用户判断滤料更换周期，筒体侧面做了圆弧过渡处理，既避免直角结构的应力集中问题，也能减少安装使用过程中的磕碰划伤风险；底部为出水端结构，集成了出水快接接口与排污口，日常使用时排污口处于密封状态，需要冲洗滤料或排空存水时可打开排污阀完成操作，底部设置的三个定位凸台可直接平稳放置在台面，也可通过配套挂架固定在墙面，适配不同的安装空间需求。

　　从功能实现层面，装置内部装填高碘值椰壳活性滤料，同时预留了复合滤料装填空间，可根据不同区域的水质情况搭配KDF滤料、矿化滤芯等功能组件，水流从顶部进入后采用下向流过滤路径，依次经过布水板均匀布水、活性滤料层吸附截留、底部集水板集水后从出水端流出，布水板上开有均匀分布的0.5mm布水孔，可避免水流短路导致滤料局部提前失效，有效提升滤料的利用率，延长滤料更换周期。在安装边界尺寸上，装置整体长宽尺寸控制在120mm*120mm，高度为280mm，整体占用空间仅相当于普通桌面烧水壶，不管是嵌入厨下净水设备的安装间隙，还是直接放置在桌面使用，都不会占用过多空间，进出水接口采用标准2分快接结构，可直接匹配市面上绝大多数家用RO机、管线机的管路规格，无需额外采购转接头，普通用户参照安装指引即可自行完成串接安装，无需专业水工上门操作。

　　在结构可靠性设计上，所有与水接触的部件均采用食品级ABS材质注塑成型，筒体壁厚设计为3mm，可承受1.2MPa的水压测试无变形、无渗漏，满足家用供水系统的水锤冲击耐受要求；顶部排气阀采用浮球式结构，设备初次通水或内部积存空气时可自动排气，避免气堵导致的出水流量变小问题，排气阀的密封结构采用硅胶平垫，长期使用不会出现老化漏水问题。不同于市面上常见的一体式后置滤芯，这款装置采用可拆式结构设计，滤料达到使用寿命后，仅需打开顶部端盖即可更换内部滤料，外壳可重复使用，降低用户的长期使用成本，同时也减少了塑料废弃物的产生。在实际应用中，该装置除了搭配RO机使用外，也可直接串接在自来水龙头前端，作为初级净水单元去除水中余氯、异色异味，满足厨房淘米、洗菜等场景的净水需求，针对出租屋、临时办公场所等不方便安装大型净水设备的场景，该装置可直接搭配台式水龙头使用，安装拆卸都十分便捷，迁移时不会留下安装痕迹。从建模细节来看，所有配合结构都预留了合理的安装公差，卡扣结构的配合间隙控制在0.2mm，既保证端盖旋转卡扣的操作手感顺畅，也能保证密封面的压紧力足够，不会出现密封失效问题；进出水接口的快接结构尺寸严格按照行业通用标准设计，快接内的卡爪、密封圈结构都做了细节还原，可直接用于结构验证、3D打印手板制作，也可作为净水产品开发的结构参考，帮助结构设计人员快速完成同类产品的方案迭代，减少前期结构设计的重复工作量。
