带驱动端的卧式螺杆过滤设备结构

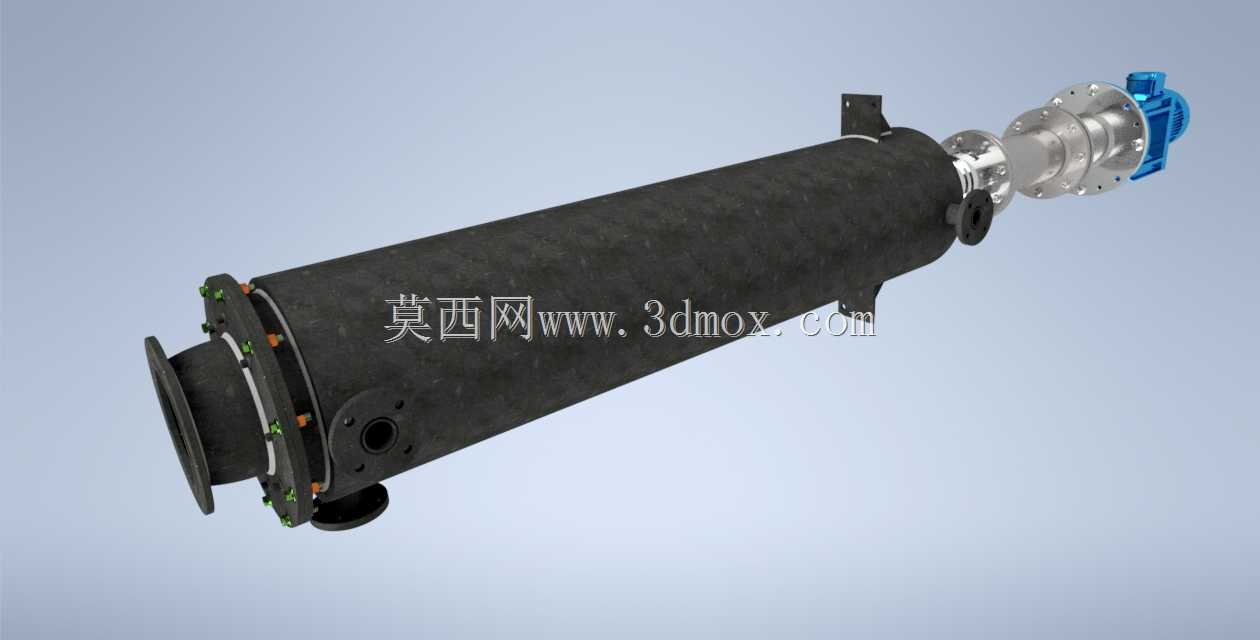

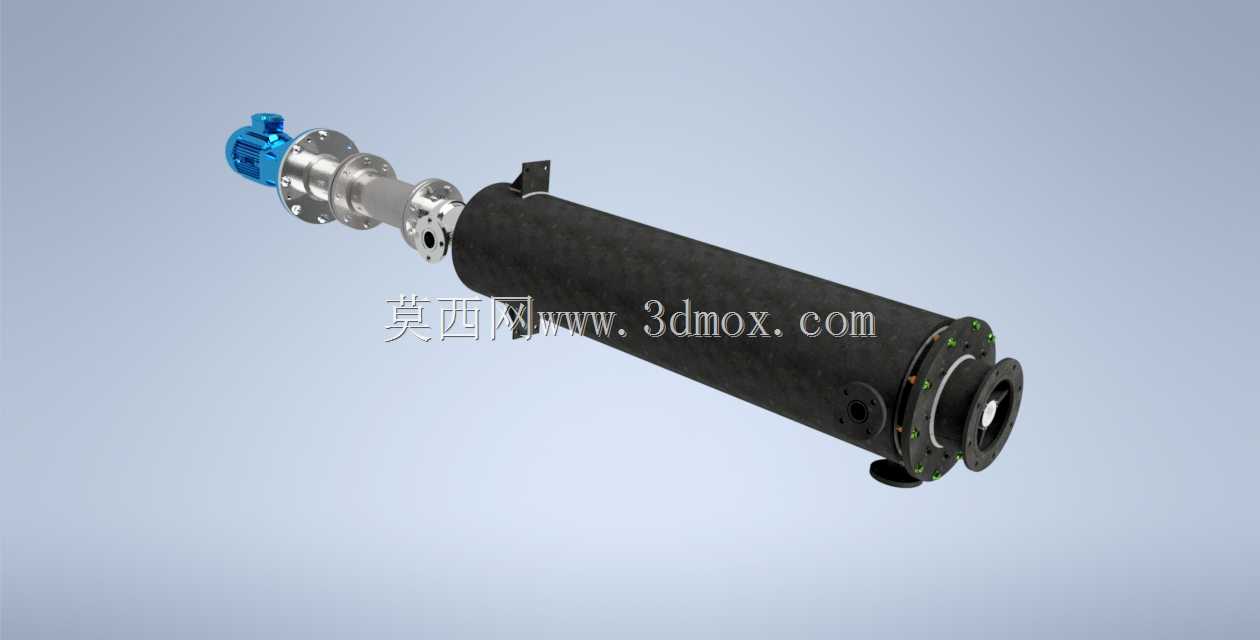

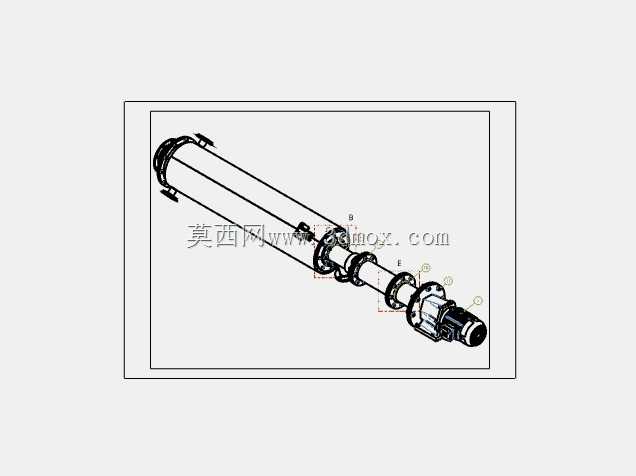

做流体处理线的结构设计快十二年，经手的过滤类设备三维建模不下四十套，眼前这套卧式带驱动的螺杆过滤结构，是针对高粘度、含软质固体颗粒介质工况做的定向设计，和常规静态滤芯过滤器的应用边界完全不同。先从安装边界说，整套设备采用卧式同轴布局，过滤筒体段与驱动减速电机段通过对接法兰实现刚性连接，筒体尾部设置独立的安装支耳，驱动端下方自带电机安装脚座，安装时需要保证两段筒体的同轴度公差控制在0.2mm以内，避免螺杆运转时出现刮蹭筒体内壁的问题；整套设备的轴向总长根据处理量适配常规10-20m³/h工况的版本约为1.8m，筒体段外径约320mm，驱动端电机中心高与筒体中心高保持一致，安装时需要预留筒体侧方至少400mm的操作空间，用于日常清理滤渣、更换密封件的作业。

从实际用途来看，这类螺杆过滤设备主要用在树脂加工、高粘度涂料生产、餐厨废油处理、高分子聚合物熔体输送前的过滤工序，和普通的袋式、芯式过滤器靠压差透过滤材截留杂质不同，这套结构靠筒体内的变螺距螺杆持续推送介质，在推送过程中让液相透过滤筒壁的滤网层流出，被截留的固体滤渣被螺杆持续推送到筒体尾端的排渣口，能够实现连续化的过滤作业，不需要频繁停机拆洗滤芯，尤其适合杂质含量超过5%、介质粘度在1000-50000cP的工况，要是用普通静态过滤器处理这类介质，快的话十几分钟就会堵死滤网，根本没法连续生产。

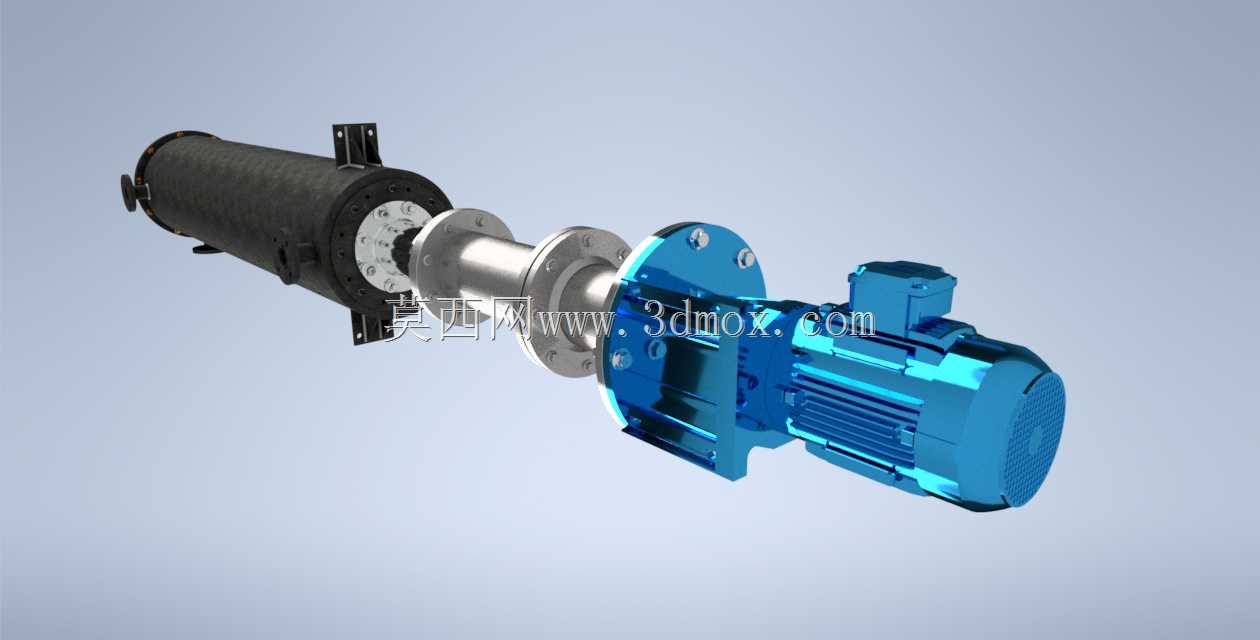

设计思路上，这套结构做了几个很务实的工程细节：首先是螺杆的螺距设计，从进料端到排渣端采用渐变缩小的螺距，在推送滤渣的过程中持续给渣层施压，把渣层夹带的液相尽可能挤压出来，降低滤渣的含液率，减少物料损耗；其次是驱动端的连接结构，电机和螺杆之间采用摆线针轮减速结构直连，没有额外的皮带传动或者链传动部件，一方面是减少传动环节的功率损耗，另一方面也避免传动部件外露带来的物料污染风险，毕竟很多应用场景是食品级或者化工洁净生产环境；然后是筒体和驱动段的连接法兰，采用凸凹面密封结构，搭配耐溶剂的氟橡胶密封圈，能够承受最高1.0MPa的工作压力，不会出现高粘度介质从连接缝渗漏的问题；筒体上的安装支耳做了长圆孔设计，安装时可以微调筒体的轴向位置，补偿加工和焊接带来的尺寸误差，降低现场安装的对齐难度。

实际应用场景里，这类设备通常安装在反应釜出料口、输送泵的入口端，或者成品灌装前的末端工序，用来拦截介质里的未熔颗粒、加工过程带入的机械杂质、反应产生的凝胶类结块，避免这些杂质堵塞后续的输送管道、灌装阀，或者影响最终成品的外观和性能。建模的时候需要特别注意几个配合尺寸：螺杆和筒体内壁的单边间隙控制在1-1.5mm，间隙太大的话滤渣推送不彻底，容易在筒壁结垢，间隙太小的话加工精度要求太高，热胀冷缩的时候容易出现卡滞；滤网的支撑结构采用冲孔板加加强筋的设计，不能只靠薄滤网承受工作压差，不然高粘度介质送料的时候很容易把滤网压破；尾端的排渣口采用锥面密封结构，靠配重或者弹簧实现自动保压，当滤渣积累到一定厚度、压力超过设定值的时候自动排渣，不需要人工频繁操作。另外驱动端的密封采用双端面机械密封，带独立的冷却冲洗腔，因为高粘度介质输送的时候容易在密封面堆积，造成密封磨损泄漏，双端面密封加冲洗的结构能把密封的使用寿命延长三倍以上。很多刚入行的工程师做这类结构的时候，容易忽略螺杆的轴向力承载，整套螺杆在推送高粘度介质的时候会产生很大的轴向推力，所以在驱动端的轴承选型上要配对使用推力滚子轴承，不能只用普通深沟球轴承，不然运行不了多久就会出现轴承损坏、螺杆窜动的问题。还有筒体上的进料口位置，设置在靠近驱动端的筒体上方，和螺杆的进料段对齐，让介质进入筒体后能立刻被螺杆抓取推送，避免在进料口位置形成滞留死区，对于容易固化结晶的介质，还可以在筒体外壁加装夹套层，通导热油或者温水保温，避免介质在筒体内降温凝固造成堵塞。
