机用平口夹持虎钳三维结构设计

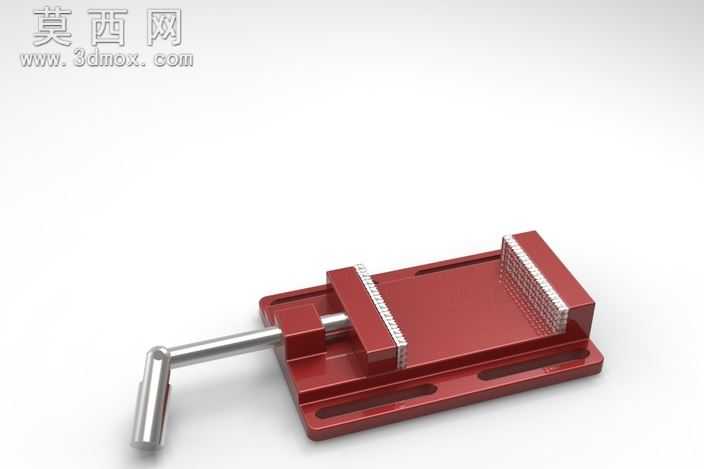

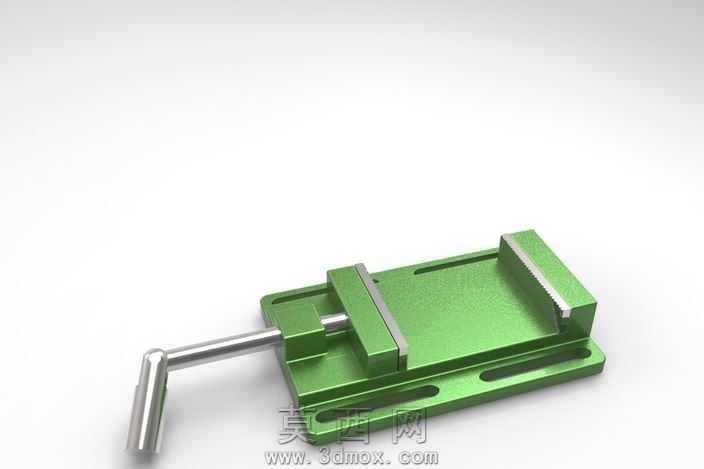

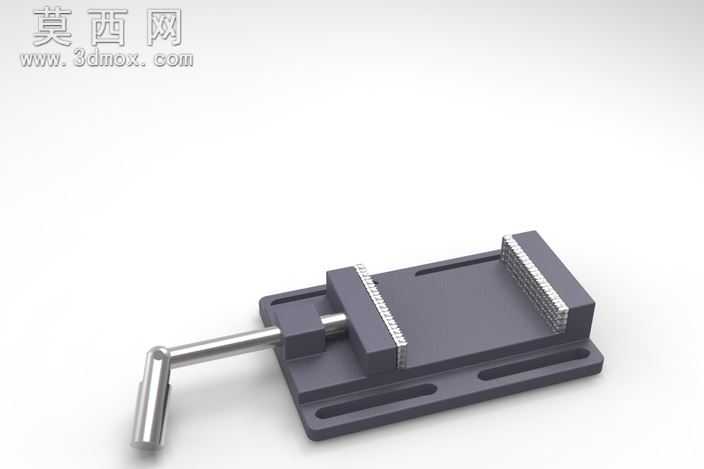

本作品为机用平口虎钳的三维建模设计，整体采用规整的模块化结构搭建，首先从底座基准特征开始建模，底座设计有两条平行的安装通槽，用于将虎钳固定在机床工作台面，底座主体采用长方体切削成型，边缘做了合理的倒角处理避免应力集中，同时保证外观的规整度。建模过程中先绘制底座的二维草图，通过拉伸命令生成底座基体，再对安装槽、导轨面进行切除特征制作，保证固定钳身与底座的配合精度。活动钳身部分通过与丝杆的配合实现往复直线运动，钳口部位设计有密集的齿状防滑结构，该结构通过阵列特征完成，能够有效增大夹持工件时的摩擦力，避免工件在加工过程中出现滑移偏移。驱动部分采用L型摇柄结构，摇柄与丝杆通过同轴配合连接，建模时对丝杆的螺纹特征做了简化处理，既保证结构的辨识度，也兼顾模型的轻量化展示效果。材质渲染方面，整体钳身主体采用哑光深灰铸铁材质，还原五金工装的真实质感，金属丝杆与摇柄部分采用亮面金属材质，通过不同材质的对比区分不同功能部件，渲染时采用柔和的侧上方打光，清晰展现虎钳各部分的结构层次与轮廓特征，齿状钳口、安装槽、丝杆配合处的细节都得到清晰呈现。设计过程中严格遵循机用虎钳的实际传动逻辑，保证活动钳身的运动行程符合常规工装的尺寸比例，各部件之间的配合间隙做了合理预留，还原真实产品的装配关系，整体模型结构完整，细节表达清晰，能够直观展现平口虎钳的工作原理与结构组成，可作为五金工具类产品的结构展示、工装设计参考素材使用。
