胶带外观检测设备三维结构设计

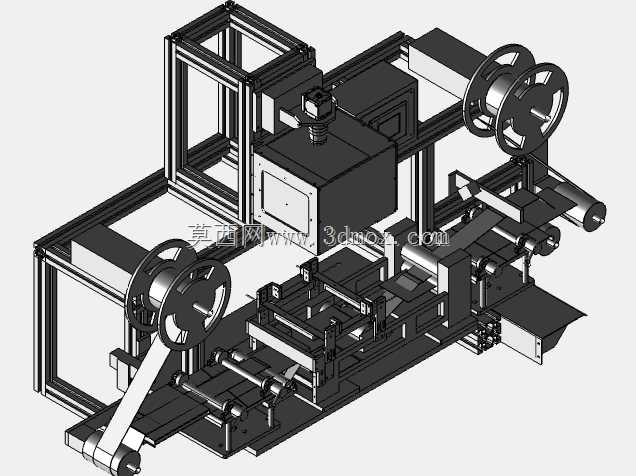

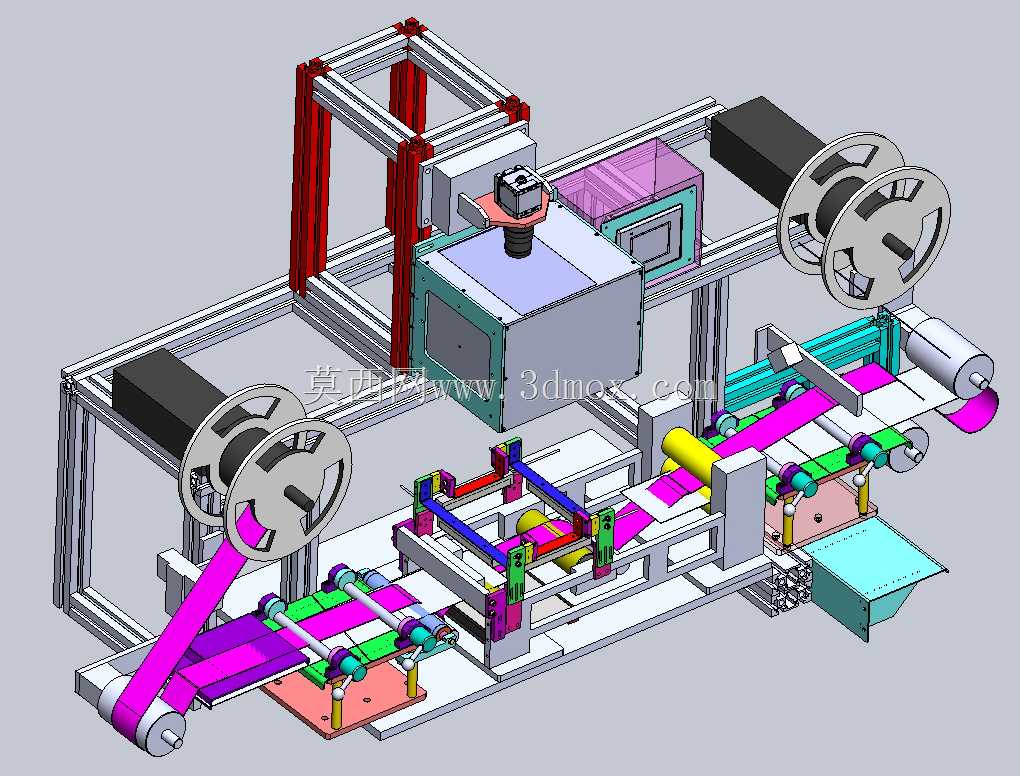

　　这套胶带外观检测设备的三维结构，主要面向胶粘带生产制程中的成品外观质检环节，适配卷装胶带在分切、复卷工序后的在线或离线外观筛查场景，替代传统人工目视检查的作业模式，解决人工检测漏检率高、长时间作业视觉疲劳、判定标准一致性差的实际生产痛点。从整体结构布局来看，设备采用铝型材拼接式机架作为承载主体，型材选型兼顾结构刚性与组装灵活性，机架底部预留了可调脚杯的安装位置，可适配车间不同平整度的地面安装需求，整体安装边界控制在长1800mm、宽1200mm、高1600mm的范围内，不会占用过多产线排布空间，可直接对接现有胶带复卷生产线的出料端，也可作为独立工位单独布置。设备的功能模块划分清晰，两端对称布置的料卷安装机构分别承担待检胶带放卷与检测完成后胶带收卷的功能，料卷轴采用气胀轴结构设计，可适配不同内径规格的胶带卷装料，料卷侧方配套的张力调节辊组，能根据胶带基材的厚度与拉伸特性调整走带张力，避免薄型胶带在走带过程中出现拉伸变形、褶皱跑偏的问题，走带路径上布置的多组导向辊均采用表面阳极氧化处理的铝合金辊身，转动部位搭配深沟球轴承，保证走带过程顺滑无卡滞，不会对胶带胶面造成划伤或粘污。

　　中部的检测工位是整套设备的核心功能区，预留了视觉检测组件的安装位，可根据检测需求搭配面阵相机、条形光源等视觉硬件，对走带过程中的胶带表面进行连续图像采集，识别胶面的杂质、气泡、缺胶、褶皱、边缘不齐等外观缺陷，检测工位下方配套的承托平台采用表面磨砂处理的不锈钢板材，保证胶带走带过程中平面度稳定，避免因带面起伏造成视觉采集失焦。走带路径末端还设置了不良品标记与剔除的预留安装位，可根据产线实际需求加装喷墨标记机构或者不良品裁切机构，对检测出的缺陷段进行标记或自动剔除。

　　整套结构的设计思路遵循模块化装配原则，各个功能模块均通过螺栓与铝型材机架连接，可根据不同的检测需求、胶带规格快速调整模块位置，比如更换更宽的导辊组即可适配宽幅胶带的检测需求，调整检测工位的安装高度即可适配不同焦距的视觉镜头安装。在细节结构设计上，所有转动辊的安装座均采用腰型孔固定，方便后期调试过程中调整辊系平行度，避免走带跑偏；设备的电气元件安装位集中布置在机架侧方的电气安装板区域，强弱电走线通过铝型材内置的槽道排布，避免走线外露造成的安全隐患，同时也方便后期维护时的线路排查。

　　机架外围预留了钣金护罩的安装孔位，可加装透明亚克力护罩或者金属钣金护罩，既可以阻挡车间粉尘落在胶带表面影响检测精度，也能避免操作人员误触运动的辊组造成安全事故。从实际应用的角度出发，这套结构在设计时充分考虑了不同胶带品类的适配性，不管是普通封箱胶带、电子行业用的高温胶带、绝缘胶带，还是薄膜类的保护胶带，只要调整对应的张力参数、更换适配的导辊规格，都可以在这套设备上完成外观检测作业，不需要对主体机架结构做大规模改动，能有效降低胶带生产企业的质检设备投入成本，同时提升外观检测环节的作业效率与判定一致性，减少人工质检环节的人力投入。
