芯片自动化生产输送加工整线结构

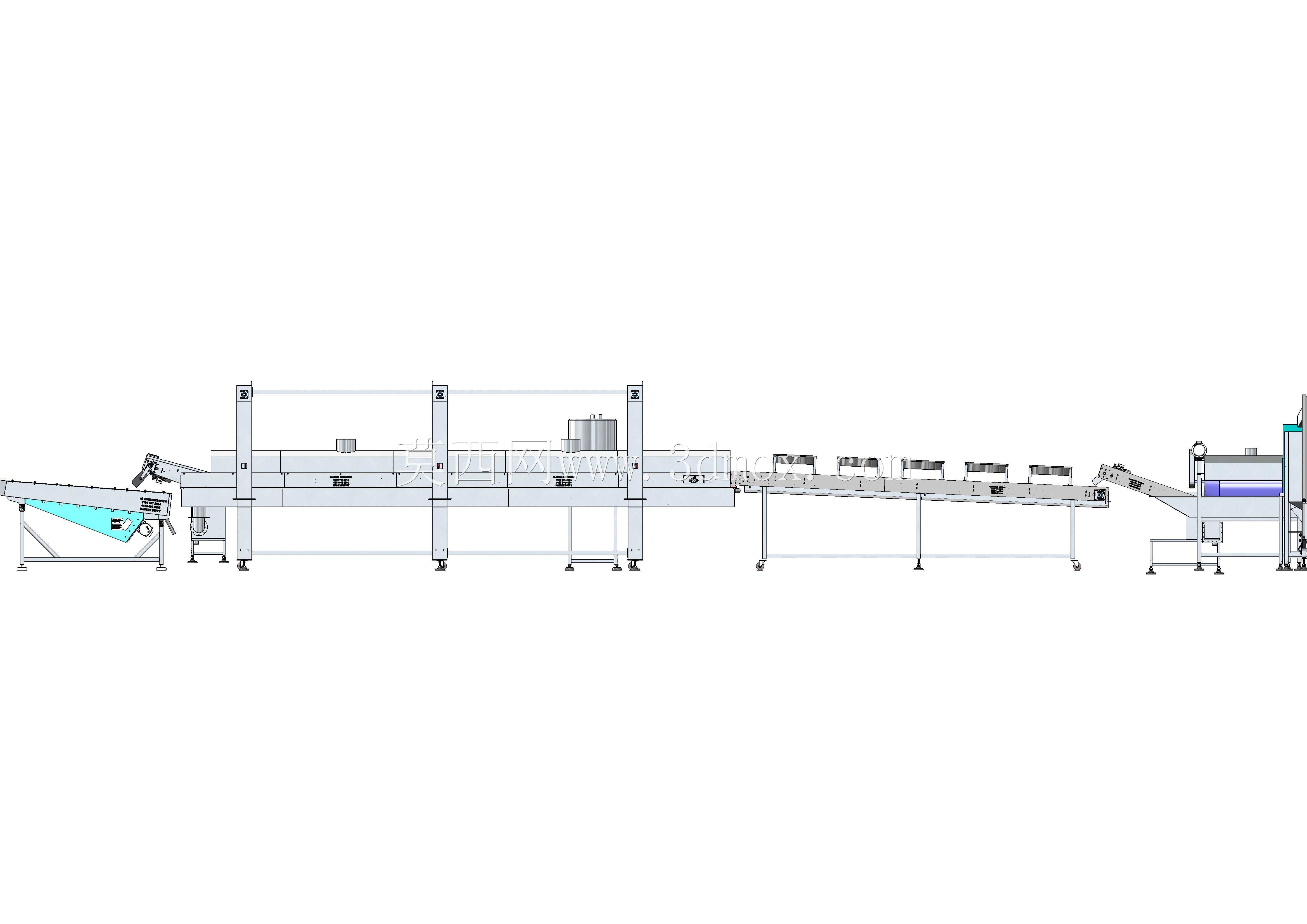

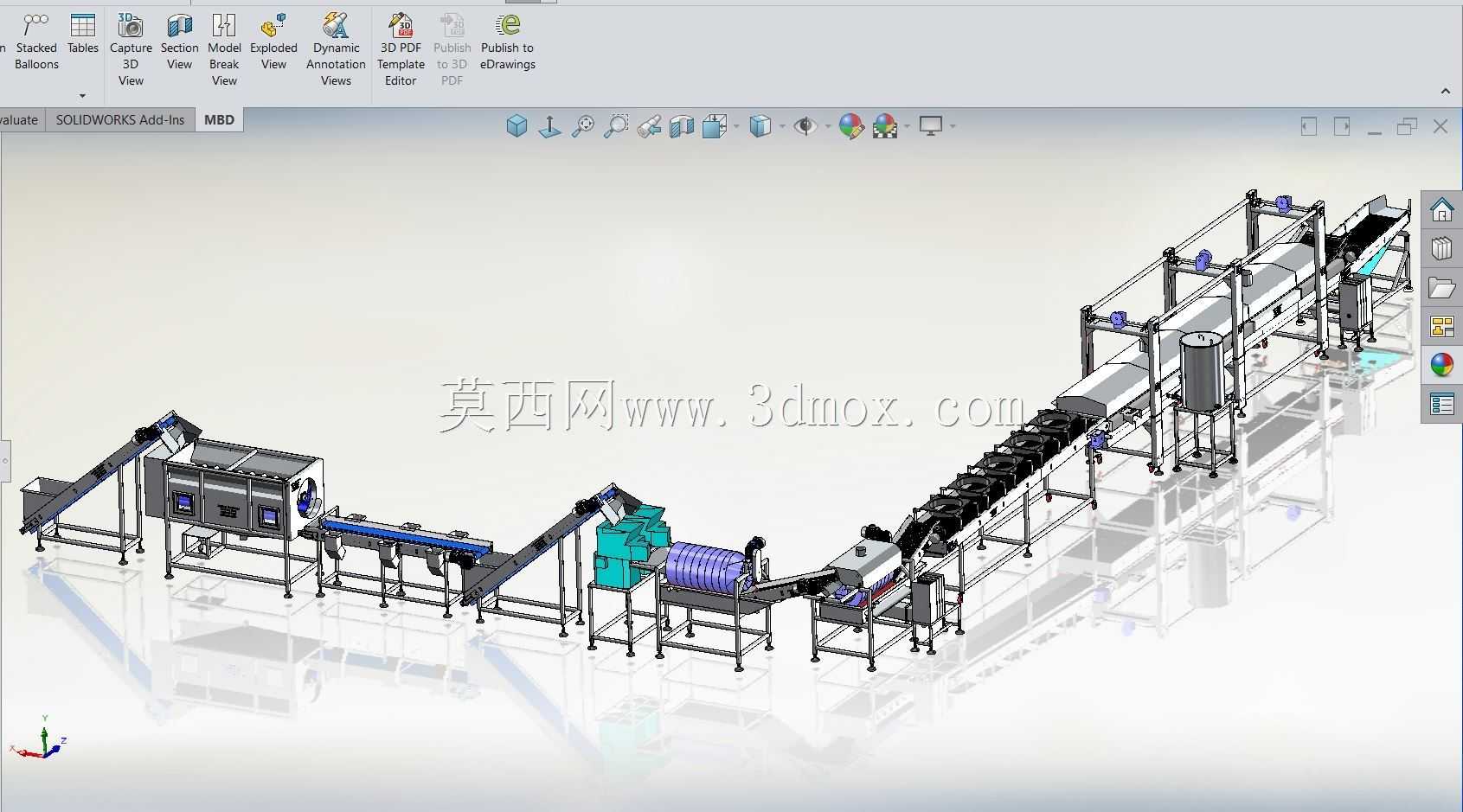

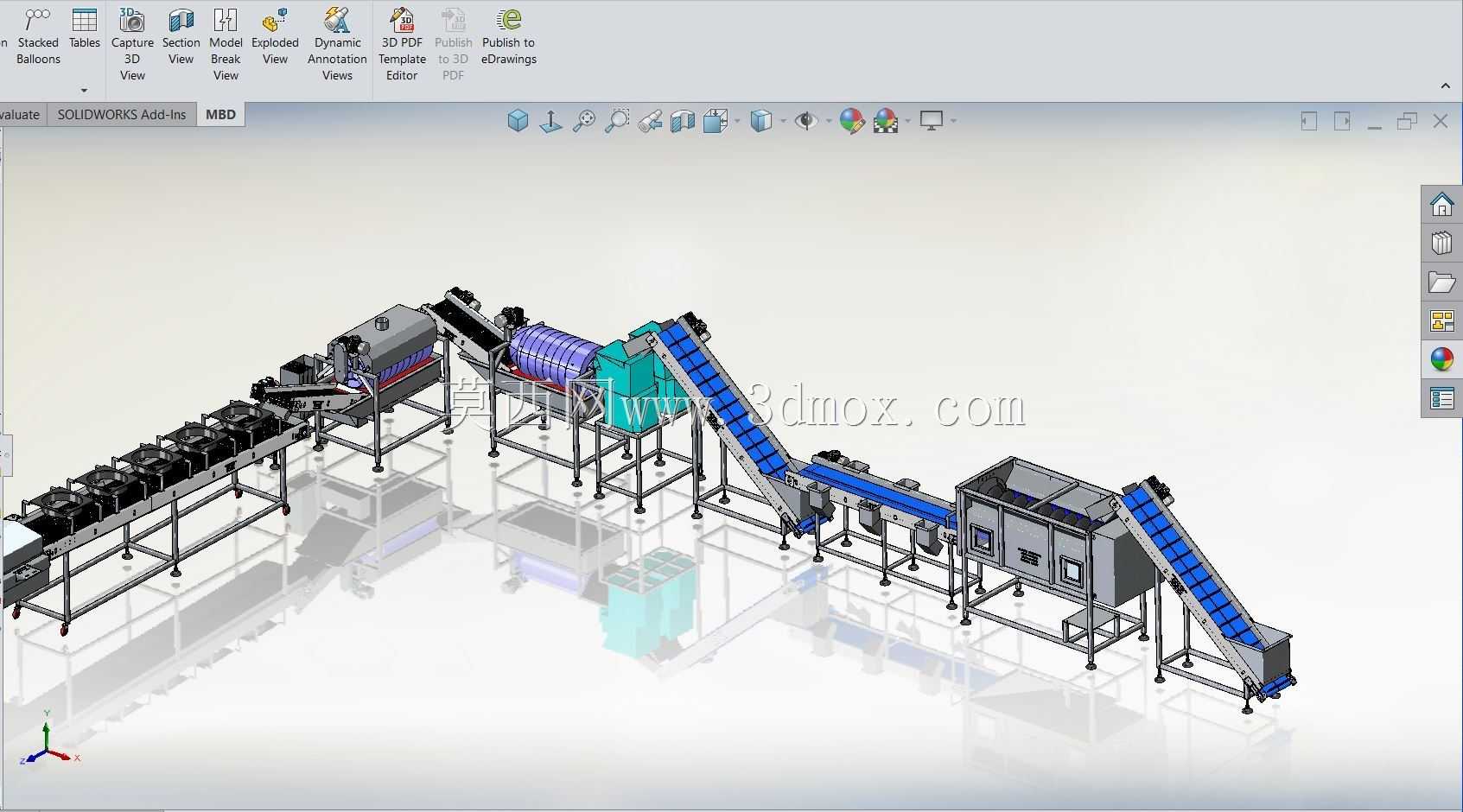

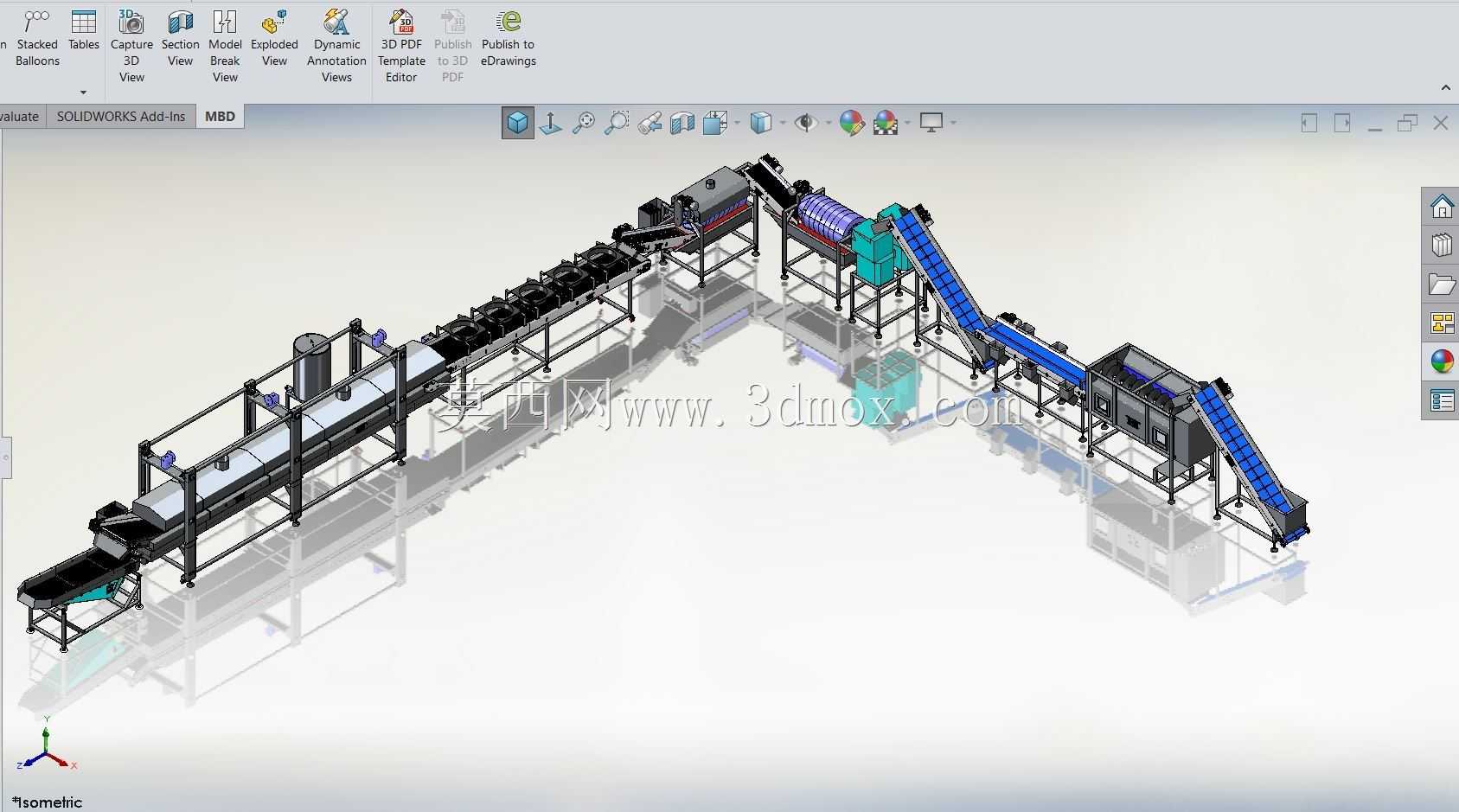

　　这套产线结构主要面向芯片后段封装、测试环节的连续化作业场景，覆盖从芯片来料上料、工序间流转到工位加工、成品输出的全流程物料传递需求，适配电子制造车间洁净度等级要求下的连续生产工况，可对接固晶、焊线、点胶、检测等多类核心工艺工位，解决传统离散工位间人工转运带来的效率损耗、物料磕碰、定位偏差等实际生产问题。从整体布局来看，产线采用分段模块化设计思路，不同功能单元通过铝型材框架搭建主体支撑结构，各段衔接处预留15-20mm的安装调整间隙，方便现场安装时根据车间实际柱距、工位排布做横向尺寸微调，单段输送单元的标准长度控制在1.2m-2m区间，整体线体总长度可根据工艺需求增减单元段数，适配不同产能规模的生产线搭建需求。线体的输送结构根据不同工位的工艺要求做了差异化设计，前段水平输送段采用平皮带传动结构，皮带表面做防静电涂层处理，避免芯片封装件在输送过程中积累静电击穿内部电路，皮带两侧设置可调式导向挡边，挡边与输送物料的单侧间隙控制在3-5mm，既可以防止物料偏移掉落，又不会因间隙过小刮蹭芯片封装外壳；中段衔接位置设置倾斜式爬坡输送单元，爬坡角度控制在18°以内，皮带表面增加横向防滑挡条，挡条间距根据芯片料盒的外形尺寸匹配设置，保证爬坡过程中物料不会出现下滑、堆叠问题，爬坡段的驱动端设置在高位侧，降低传动过程中的皮带打滑概率。

　　产线各功能单元的机架底部均配置可调式脚杯与万向脚轮组合结构，脚杯调节行程范围为0-50mm，可适配车间地面±30mm以内的平整度误差，安装调试完成后可通过脚杯承重锁定，日常维护移位时可降下脚轮实现短距离推移，无需整体拆解吊装。线体的驱动单元采用分布式布局，每段输送结构配置独立的减速驱动组件，各驱动单元通过电控系统实现速度同步，输送速度可在0.1m/s-0.6m/s区间内无级调节，匹配不同工艺工位的作业节拍需求，当某一工位出现异常停机时，对应段输送结构可单独启停，不影响其他工段的正常作业，减少全线停机带来的产能损失。

　　在结构细节设计上，所有与物料接触的结构件均采用圆角过渡处理，避免尖锐棱角刮伤芯片封装表面，线体两侧预留标准传感器安装位，可根据工艺需求加装光电检测、定位传感器，实现物料到位检测、堵料预警、计数统计等功能，机架侧面预留走线槽安装空间，动力线、信号线可通过内置走线槽排布，避免明线排布带来的积尘、线路剐蹭破损问题。各段输送单元的衔接位置设置过渡导板，导板与两侧皮带的高度差控制在0.5mm以内，保证物料在跨段传递时不会出现卡滞、跳动问题，针对需要做定位加工的工位，线体对应位置预留工装夹具安装接口，可直接加装定位挡停、顶升旋转机构，无需对主体机架做二次打孔焊接改造，缩短产线现场调试的周期。

　　从安装边界来看，线体主体的宽度控制在650mm，操作侧预留800mm以上的人员操作通道，维护侧预留600mm以上的设备检修空间，整体线体的高度根据人工操作与设备对接的双重需求设置，输送面距离地面的高度为900mm，适配多数电子制造车间的标准作业高度，爬坡段的最高点距离地面不超过1.8m，避免顶部与车间通风管道、照明桥架产生干涉。整套结构在设计时充分考虑了电子制造车间的日常维护需求，所有传动辊筒均采用快拆式安装结构，更换皮带或辊筒时无需拆解整体机架，仅需松开张紧机构即可完成配件更换，日常清洁时可直接擦拭皮带与机架表面，无清洁死角，适配洁净车间定期清洁消杀的作业要求。
