倾斜网带式果蔬气泡清洗设备结构设计

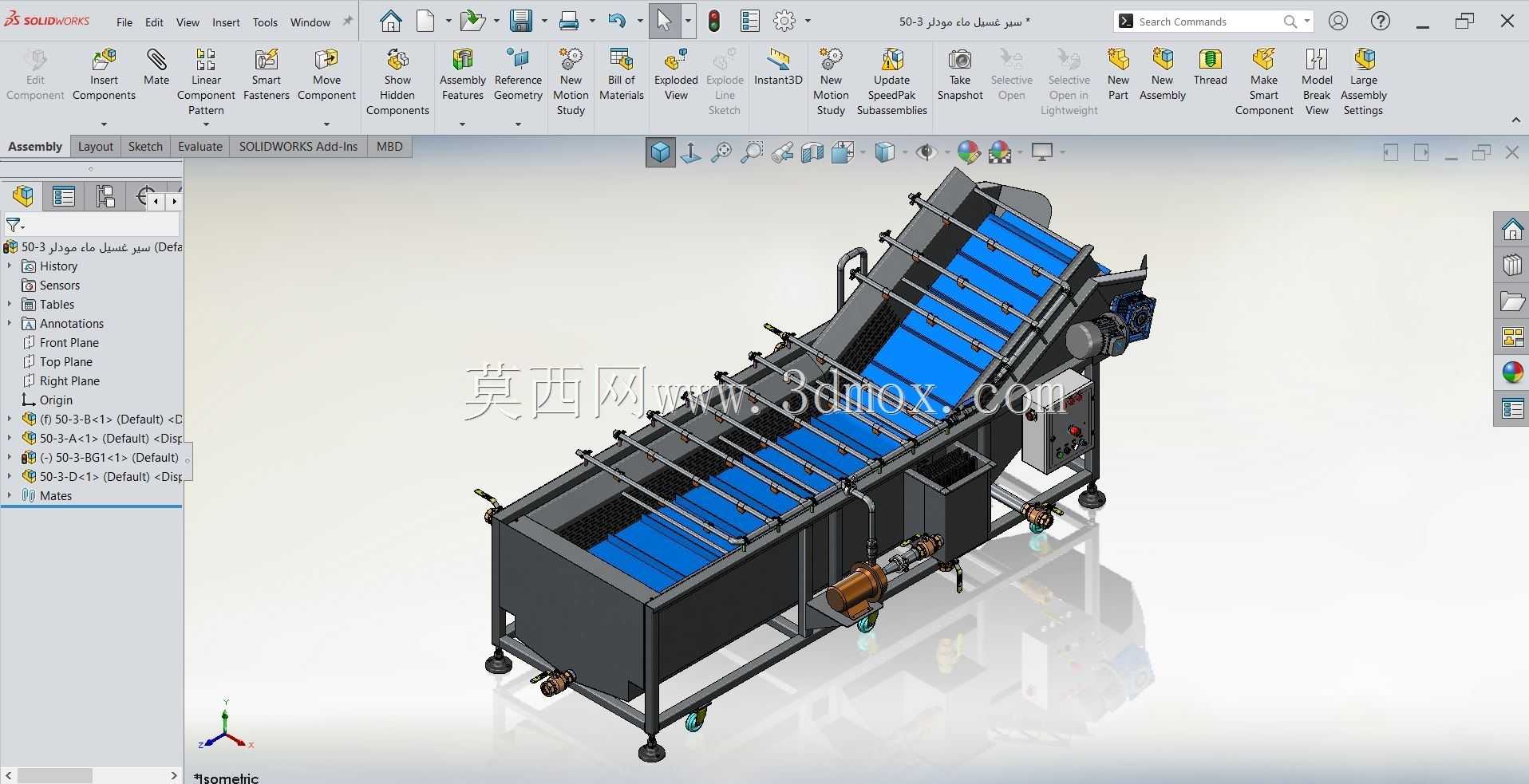

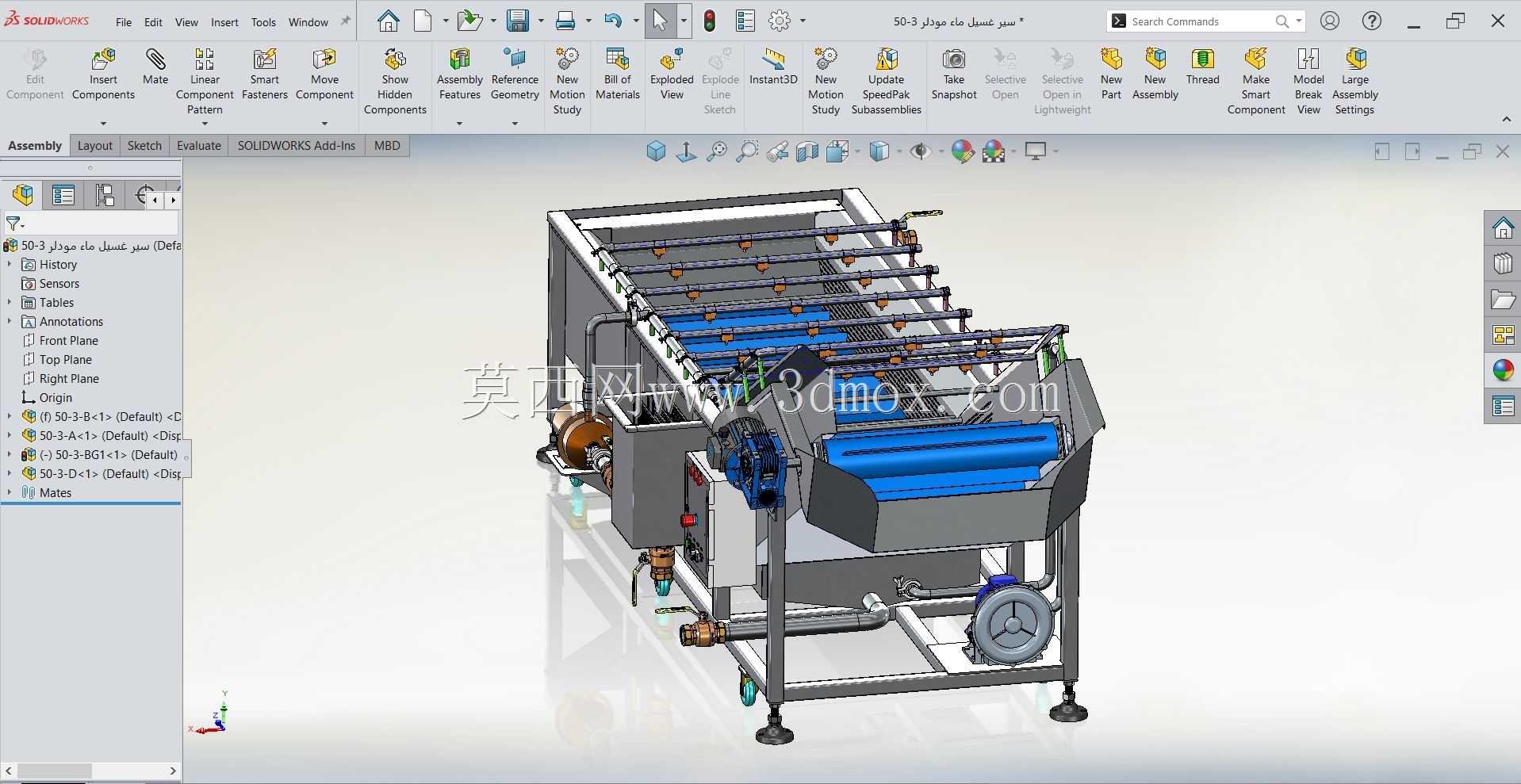

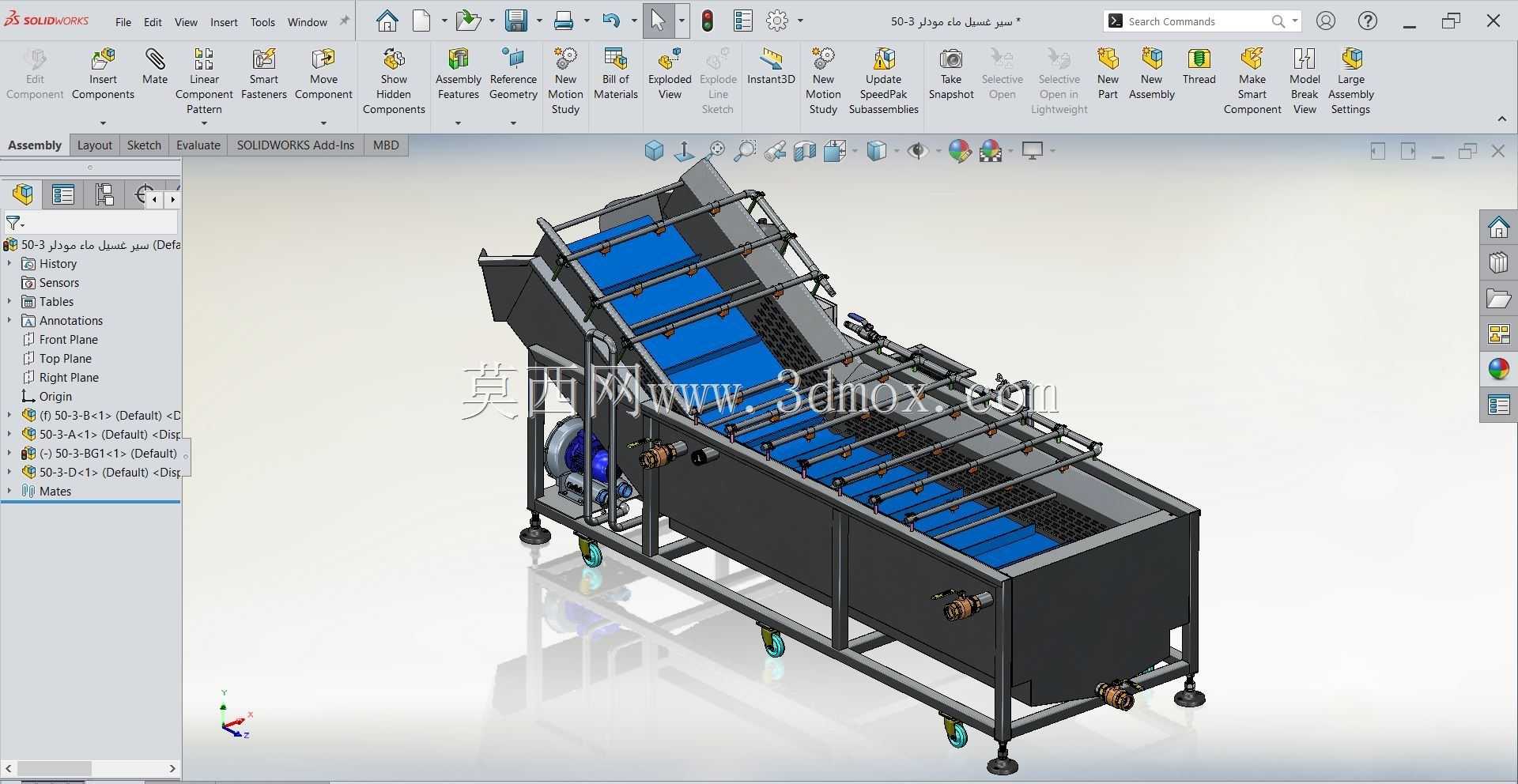

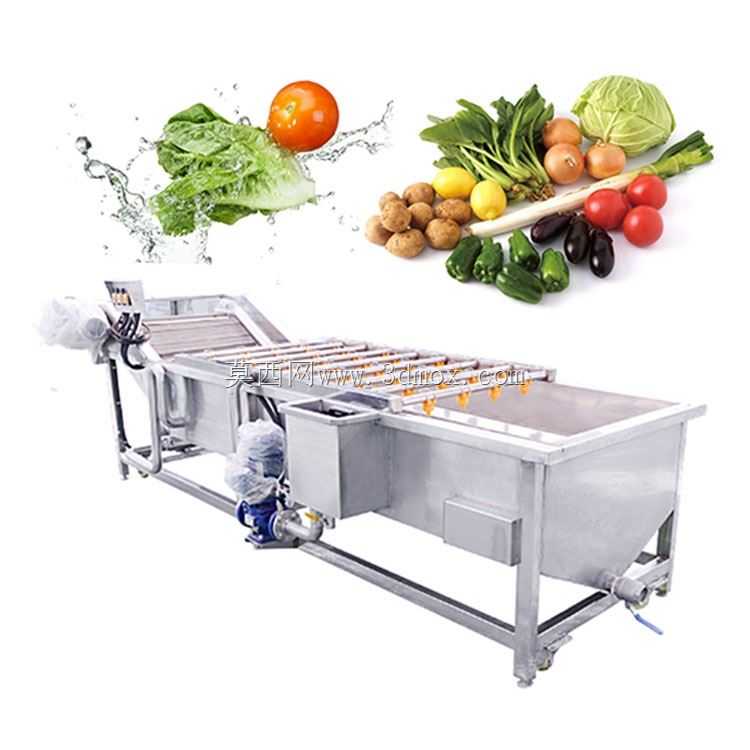

　　该设备主要面向净菜加工、果蔬预处理生产线的连续化作业场景，可覆盖叶菜类、根茎类果蔬以及部分水产原料的表面除杂、去残留清洗工序，适配中小型食品加工厂、农产品集散中心的预处理工段，可对接前端分选设备与后端漂烫、风干、包装工位，形成连续化作业链路。设备整体采用倾斜式槽体搭配网带输送的结构布局，进料端设置高位倾斜导料段，原料从进料端投入后可顺着导料板滑入清洗槽内，避免直接投料冲击水体造成溅水，同时减少原料磕碰损伤。槽体下部布置气泡发生管路，通过高压气流在水体中形成翻滚的气泡流，不断冲击原料表面，配合网带的缓慢输送，让原料在翻滚过程中完成表面泥沙、杂质、农残的剥离，相比传统人工清洗或滚筒清洗，对娇嫩叶菜的损伤率更低，清洗均匀性更好。

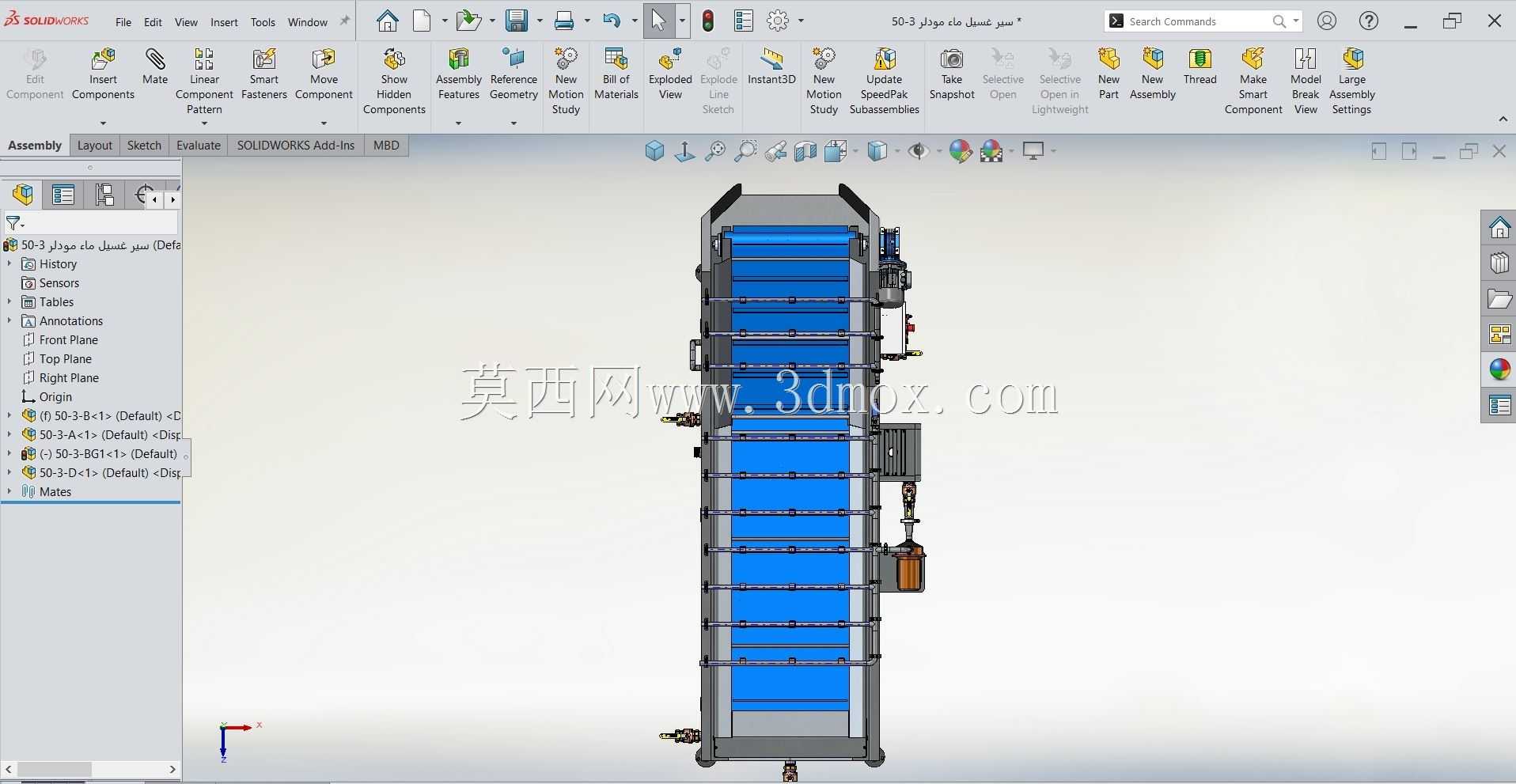

　　输送网带采用蓝色食品级模块式网带，网孔尺寸经过匹配设计，既可以让泥沙、杂质透过滤网落入槽底的沉渣区，又不会卡滞原料，网带两侧设置挡边，防止原料在输送翻滚过程中从侧边掉落。网带的驱动端布置在设备高位出料端，搭配张紧机构可调整网带张紧度，避免长期运行出现打滑、跑偏问题，驱动侧配套减速电机，可根据不同原料的清洗需求调整输送速度，控制原料在清洗槽内的停留时间。槽体底部设计为倾斜沉渣结构，泥沙等重质杂质会顺着斜面滑向槽体端部的排污口，定期开启排污阀即可排出沉渣，减少槽内积污。槽体侧壁设置溢流口，清洗过程中浮在水面的轻杂、虫体等可通过溢流口随表层水流排出，维持槽内水体清洁度。

　　设备底部配置可调脚轮与支撑脚杯，脚轮方便设备在车间内转场移位，调整工位布局时无需额外吊装设备，到位后通过脚杯调平设备，抵消地面不平整带来的倾斜，保证槽内水位均匀，避免出现局部水位过低导致清洗不充分的问题。设备侧面布置有进水接口、排污接口、进气接口，可直接对接车间现有供水、供气、排污管路，安装时无需额外改造管路接口，降低现场安装的适配成本。槽体上部设置可开启的防护盖板，既可以防止清洗过程中水花溅出，又能避免外部杂物落入槽内污染原料，盖板上预留观察窗口，可实时查看槽内清洗状态，无需频繁开启盖板。设备的机架采用不锈钢方管焊接成型，所有与水体、原料接触的部件均采用食品级不锈钢材质，耐清洗液腐蚀，符合食品加工设备的卫生要求，机架焊接处做打磨抛光处理，无卫生死角，方便日常冲洗清洁。在结构设计阶段，重点考虑了设备的维护便捷性，网带的驱动辊、从动辊均采用快拆式轴承座结构，需要更换网带或者维护辊轴时，无需拆解整个机架，仅需拆开轴承座压盖即可抽出辊轴，大幅缩短维护停机时间。气泡发生管路采用分段式法兰连接，某段管路堵塞或者损坏时，可单独拆卸对应段进行疏通或更换，无需更换整条管路。

　　设备的外形尺寸经过紧凑化设计，在保证单次清洗容纳量的前提下，压缩了设备的横向占地面积，适配车间内狭窄的工位布局，倾斜段的抬升高度可直接对接后端的高位进料设备，无需额外配置提升转序设备，减少生产线的设备投入成本。针对不同原料的清洗需求，网带上方可预留喷淋管接口，用户可根据需要加装高压喷淋段，在原料提升出水面的过程中进行二次喷淋冲洗，冲掉原料表面附着的污水，进一步提升清洗洁净度。槽体的水位高度可通过溢流口的高度调整，针对密度较大、沉在水中的根茎类原料，可适当调高水位保证原料完全浸没，针对密度较小、浮在水面的叶菜类原料，可适当调低水位，配合气泡翻滚让原料充分接触水流。
