骨科手术用股骨冲击器结构设计

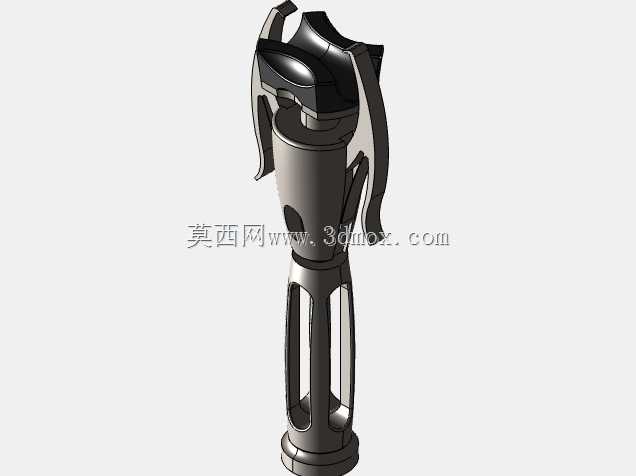

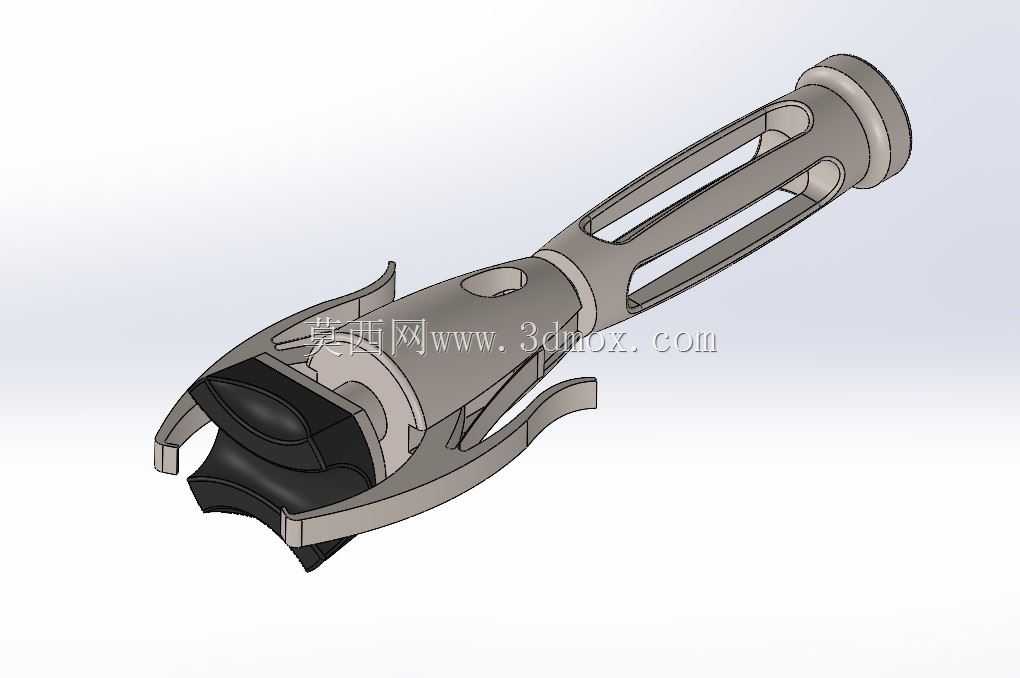

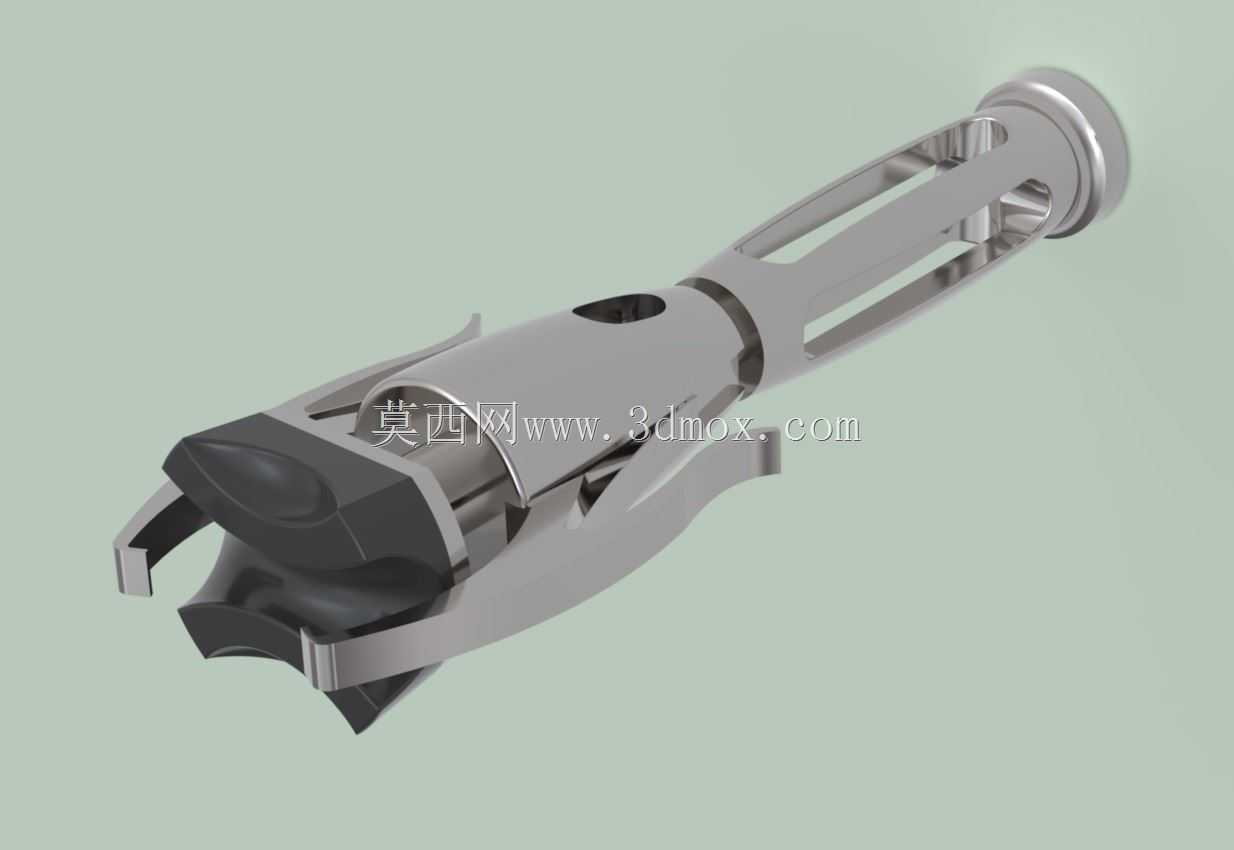

在全膝关节置换、髋关节翻修这类骨科手术场景中，股骨侧假体的植入对位精度直接决定术后患者的关节活动度与假体使用寿命，股骨冲击器就是这类术式里用来传递可控敲击力、保证股骨侧假体完全贴合髓腔与骨切面的核心操作器械。从临床实际操作需求出发，这类器械的设计首先要平衡力传递效率与操作可视性：术者操作时需要清晰看到假体与骨切面的对位标记，因此主体结构采用了镂空式的长臂设计，既减轻整体持重重量，避免长时间手术操作带来的手部疲劳，也能让术者透过镂空区域观察下方的对位情况，不会被器械本体遮挡术野。

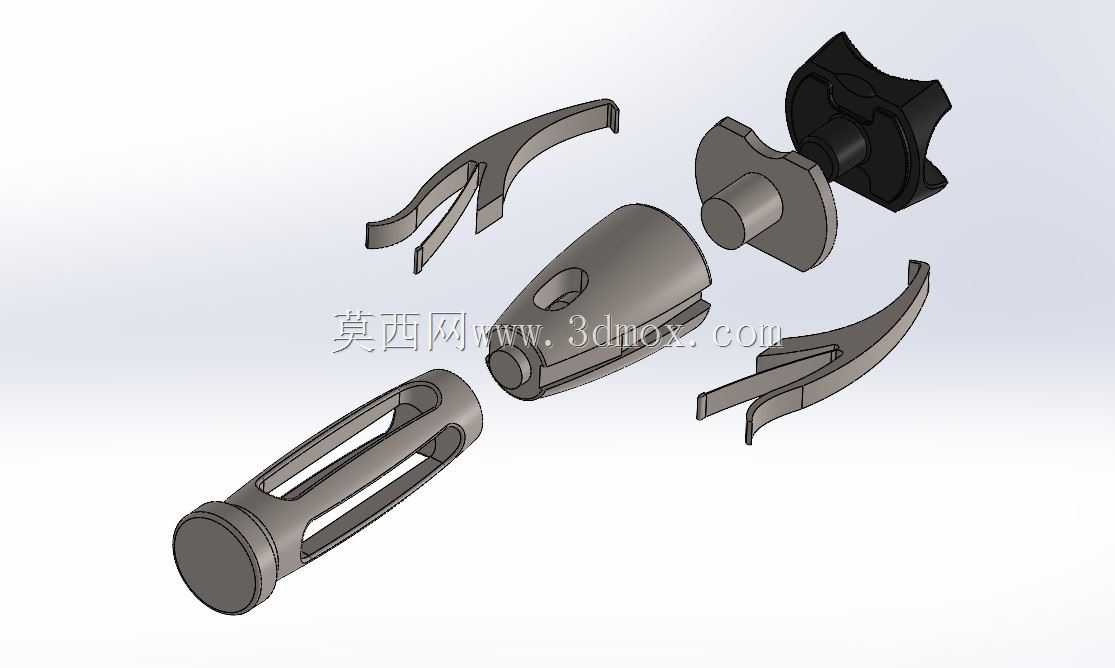

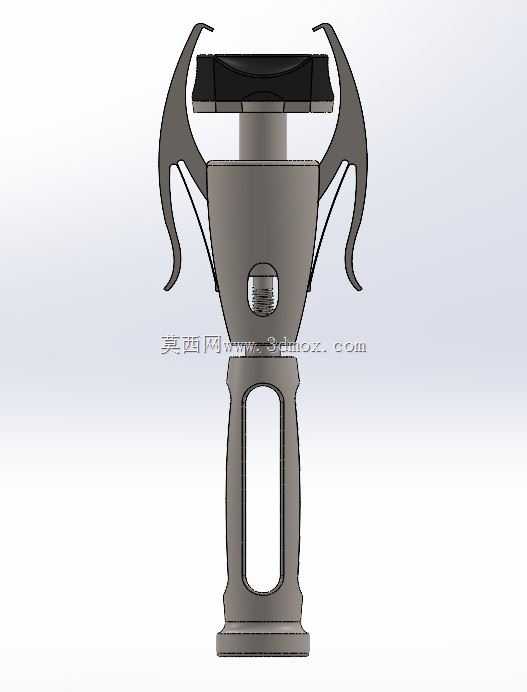

器械的工作端采用分体式卡合结构，也就是直接接触股骨假体的冲击头部分，做了适配不同规格股骨假体端面的卡扣造型，操作时可以直接卡合在假体的受力端，避免敲击过程中出现滑移、偏斜，防止敲击力偏移造成假体周围骨裂或者对位偏差。冲击头与握持臂之间设置了承载连接座，这个部位是敲击力的主要传递路径，建模时特意做了圆角过渡的加厚处理，避免应力集中导致的结构断裂，毕竟术中敲击的瞬时冲击力可以达到数千牛，连接部位的强度冗余必须留足。

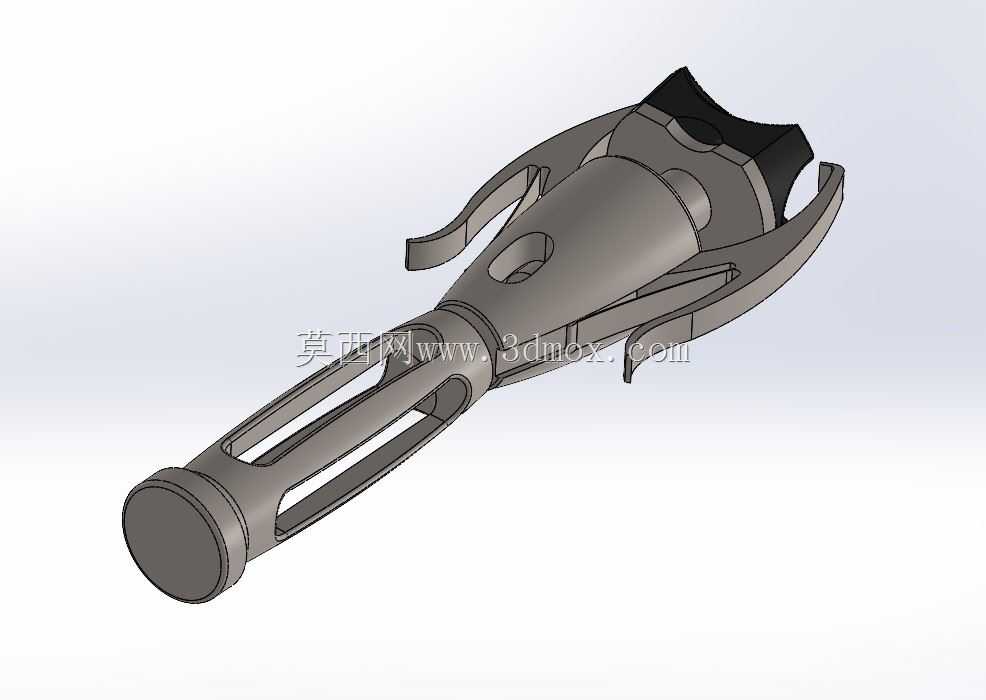

握持臂的尾部设计了圆盘状的敲击受力端，端面做了平整处理，适配骨锤的敲击面，保证敲击力沿臂身轴线方向传递，不会产生侧向分力。臂身的镂空槽不是随意开设的，每一处开槽的位置都经过受力路径校核，避开主应力传递方向，在减重的同时不会损失整体的抗弯、抗扭强度，实际测试中即使承受偏载敲击，臂身的形变量也控制在临床允许的0.1mm以内，不会因为形变导致假体对位偏移。

从安装边界与适配性来看，这款冲击器的工作端卡爪尺寸覆盖了常规成人股骨假体的常用规格，不需要额外更换工作头就可以适配大多数初次置换手术的假体型号，减少术中器械更换的步骤，缩短手术时长。整体长度控制在符合临床操作习惯的范围，既保证术者握持时手部距离术野有足够的无菌操作距离，也不会因为过长导致力传递过程中出现摆幅过大的问题。握持部位虽然没有额外包覆防滑材质，但金属本体做了哑光处理，避免手术灯照射产生反光干扰术者视线，同时表面粗糙度控制在医用器械要求的范围内，方便术后清洗、消毒灭菌，不会残留组织碎屑或者消毒死角。

设计过程中还考虑了术中的力反馈需求，臂身的刚性设置刚好能让术者在敲击时清晰感知到假体就位的反馈感，不会因为刚性过强导致敲击力过大击穿骨皮质，也不会因为刚性不足卸力导致假体无法完全就位。卡爪部位的张开角度做了限位设计，卡合假体后不会因为敲击震动出现松脱，同时拆卸时只需要轻微侧抬就可以脱离假体，不会在假体就位后难以取下，避免牵拉已经就位的假体造成移位。整体结构没有多余的零散部件，所有连接部位都为一体化加工成型设计，不存在术中零件脱落遗留术腔的风险，符合外科手术器械的安全设计要求。
