三工位卧式桶用滚桶搅拌装置

在化工配料、食品原料预混、涂料分散这类需要对整桶封装液态物料做持续均质混合的场景里，常规的开盖插入式搅拌往往存在拆封污染、物料残留、换桶清理繁琐的痛点，这款三工位卧式滚桶搅拌装置正是针对这类工况开发的专用混合设备。设备整体采用方管焊接机架作为承载基础，机架底部设置六处可调支撑脚，可适配车间不平整地面的安装找平需求，机架整体宽度控制在1.8米、长度2.4米、高度1.2米的安装边界内，无需额外预留过大的操作空间，可直接布置在原料仓储区或者配料生产线旁，不需要对现有车间布局做大规模调整。

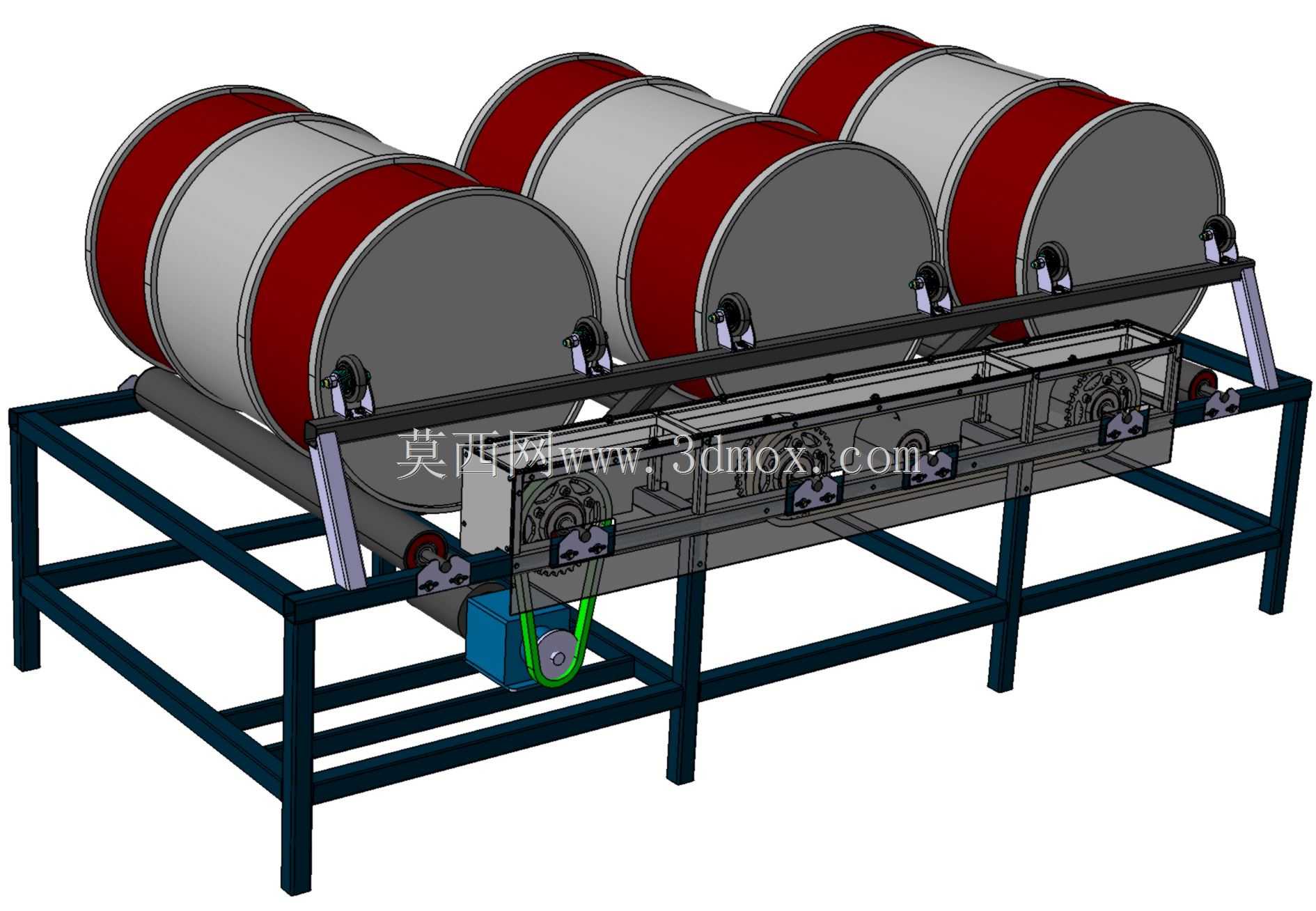

设备的核心承载工位采用三桶并行排布设计，每个工位适配标准200L工业化工桶的外形尺寸，托辊组件采用外包耐磨橡胶的钢制辊轮，每两个托辊对应承托一个料桶的两端锥面，辊轮间距可通过侧边的调节螺栓做小范围调整，兼容桶身直径存在小幅公差的不同品牌工业桶，避免桶身转动过程中出现打滑、窜动的问题。传动系统采用单电机集中驱动的布局，电机布置在机架下部的侧端安装位，通过带轮、链轮组成的二级传动结构将动力同步传递到三个工位的主动托辊上，传动链外侧设置全封闭的防护罩壳，避免车间粉尘、洒落的物料进入传动部件造成磨损，同时也能防止操作人员误触运动部件带来的安全风险。

从设计逻辑上看，这款设备没有采用复杂的多电机独立控制结构，而是通过机械传动实现三个工位的同步运转，既降低了设备的制造成本，也减少了后期运维的故障点，转速设定在每分钟15-20转的区间，属于低转速持续滚混的范畴，不会因为转速过高导致桶内物料产生大量气泡，也能避免高粘度物料在桶壁出现分层挂壁的问题。桶身上方设置的可调式压杆组件，可根据桶身的高度调整压紧行程，压杆端部采用尼龙耐磨块与桶身端盖接触，既可以限制桶身转动过程中的轴向窜动，也不会刮花桶身的漆面或者损伤桶盖的密封结构，保证整桶物料在搅拌过程中无需拆封，完全保留原包装的密封状态，杜绝物料挥发、外界杂质落入的问题。

在实际使用场景中，这款设备可同时处理三桶同批次或者不同批次的液态物料，适合涂料生产中色浆与基料的预混、化工助剂的均质分散、食品行业糖浆与添加剂的桶内混合等工况，操作人员只需要用叉车将整桶物料吊装到托辊工位上，调整压杆压紧后即可启动设备运转，不需要额外的管道连接、容器清洗步骤，换桶时间仅需数分钟，相比传统的开盖搅拌设备，能大幅减少小批量多批次物料混合的辅助作业时间。机架的焊接位置都做了去应力处理，长时间承受满载桶重的情况下不会出现机架变形的问题，托辊的轴承座采用带密封的外球面轴承，可适应车间多粉尘、偶尔有物料泼洒的工作环境，延长部件的更换周期。设备的电控箱可根据需求安装在机架侧端或者就近的墙面上，配置正反转控制与定时功能，可根据不同物料的混合工艺要求设定运转时长与转向，到达设定时间后自动停机，不需要操作人员全程值守，进一步降低作业强度。

从建模设计的角度看，这款设备的所有结构件都做了装配干涉校验，托辊的安装位置、传动轮的中心距、压杆的调节行程都经过实际尺寸校核，可直接用于生产制造的图纸转化，机架的方管选型、传动部件的参数匹配都经过载荷验算，满载三个200L料桶的总重量接近700公斤，机架与传动部件的强度都留有足够的安全余量，不会出现满载运转时结构变形、传动打滑的问题。
