钟表机芯平衡轮弹簧联动结构

这套结构核心服务于便携式机械计时装置的动力输出与频率调控环节，是机械腕表、便携航海计时钟内部的核心动力-调速联动模块，日常运行中承担着存储弹性势能、稳定输出扭矩、配合擒纵机构锁定振荡频率的核心作用，没有这套结构的精准配合，机械计时装置就无法实现长时间的稳定走时。

从实际装配边界来看，整套结构的安装基准是中心的发条盒固定轴，轴孔直径适配常规ETA系列通用机芯的主夹板安装位，轴向安装高度控制在7.2mm以内，径向最大轮廓是擒纵轮的齿顶圆，直径12.8mm，所有外露运动部件的运动包络都提前做了干涉校验，装入主夹板后不会和上层的日历模块、上链机构产生运动剐蹭。发条盒采用双层卷绕结构设计，内层的发条采用等应力对数螺旋线轮廓卷制，区别于传统的阿基米德螺旋发条，这种轮廓的发条在满链到落链的整个动力输出区间，扭矩衰减幅度能控制在12%以内，不会出现满链时摆幅过高、落链后半段摆幅骤降的走时偏差问题。

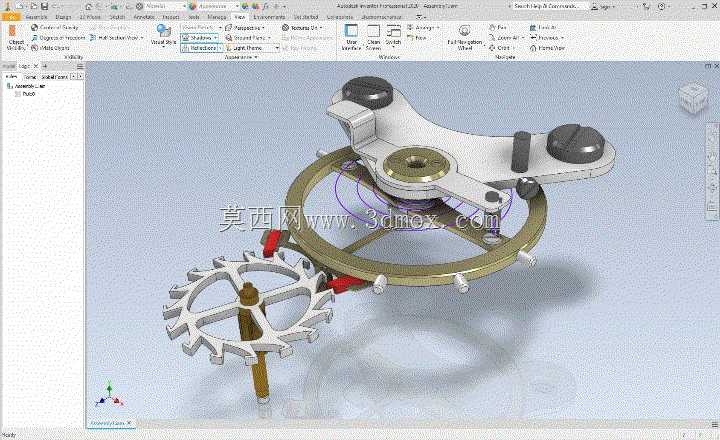

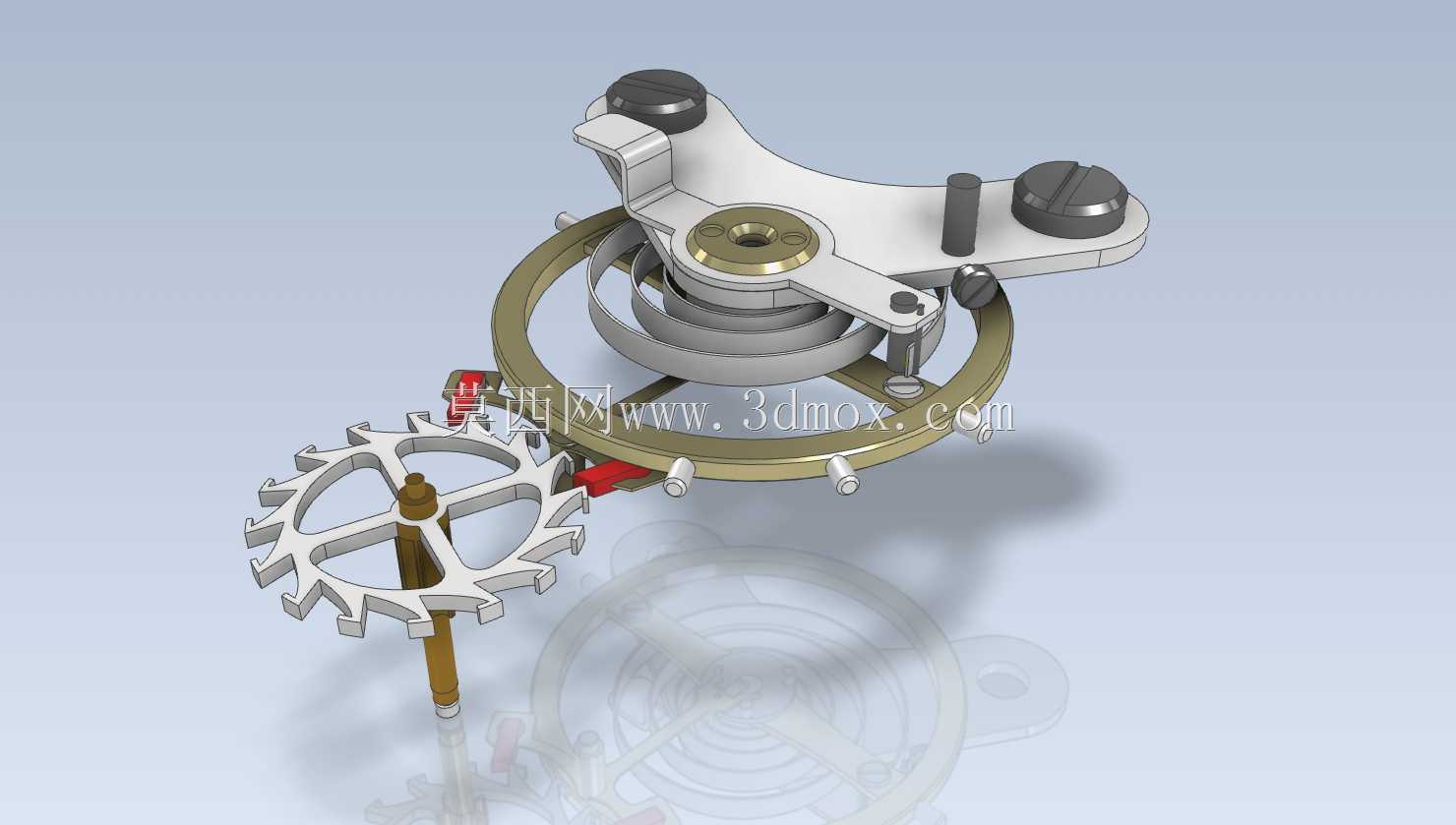

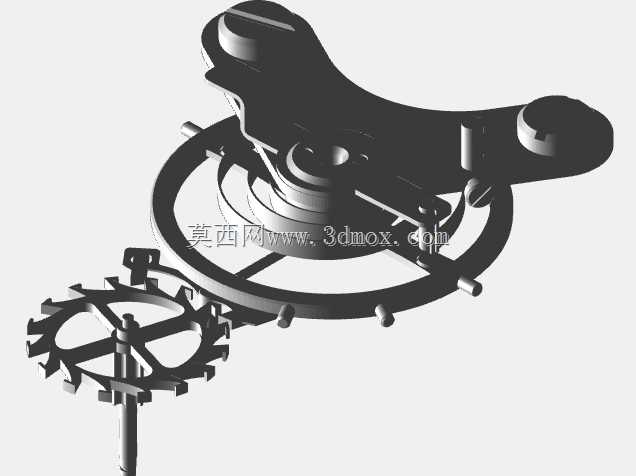

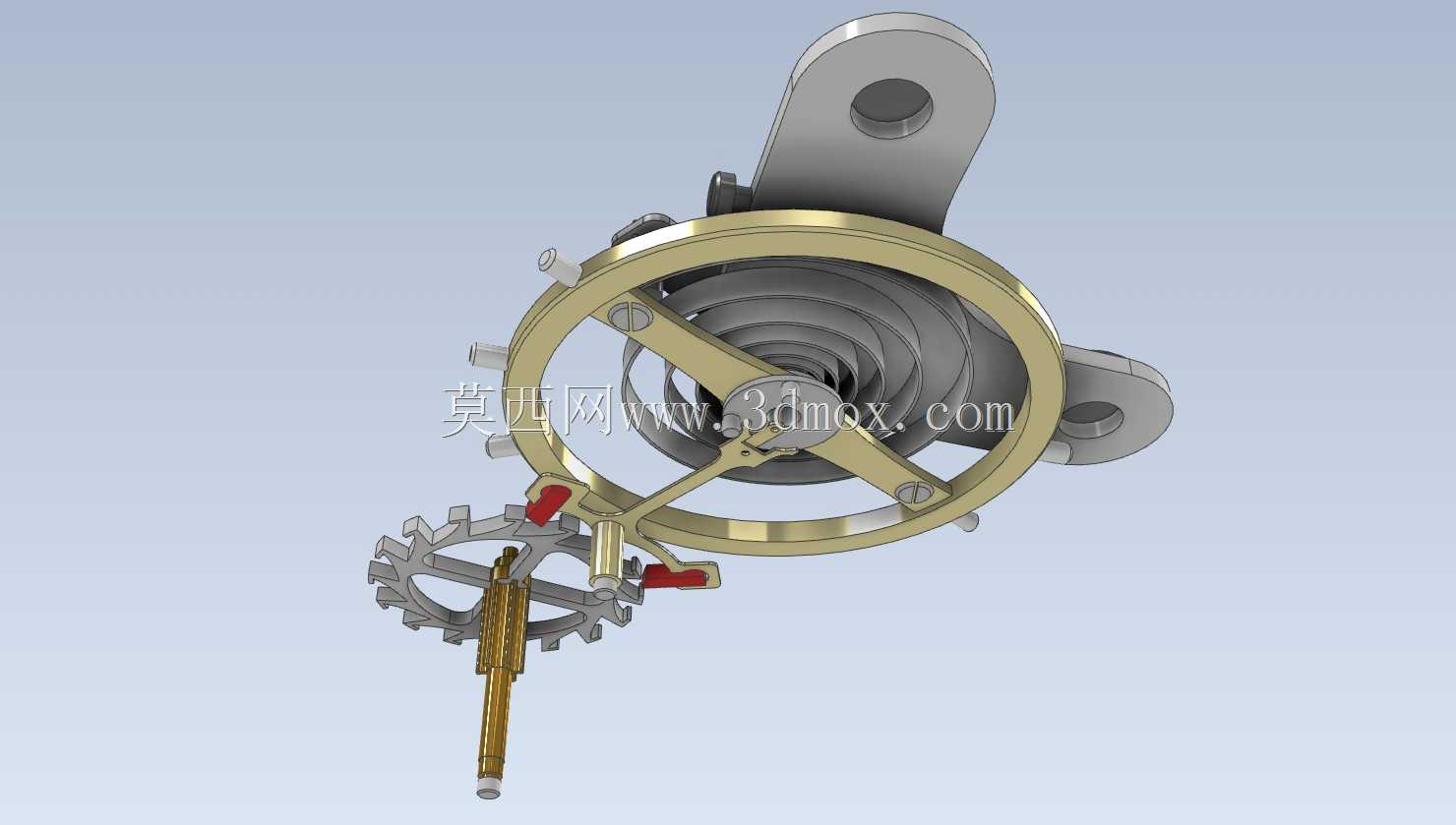

设计过程中最先敲定的是摆轮与游丝的配合参数，摆轮的轮缘采用等惯量设计，四个可调配重螺钉对称分布在轮缘上，每个螺钉的旋入深度可以微调，用来校正摆轮的静平衡与动平衡，确保摆轮在垂直、水平不同佩戴姿态下的振荡周期偏差控制在0.3秒/日以内。游丝的外桩采用可调式结构，安装在摆轮夹板的偏心微调槽内，转动微调螺钉就能改变游丝的有效工作长度，实现走时快慢的精细调校，不需要拆开机芯就能完成日常的走时校准。

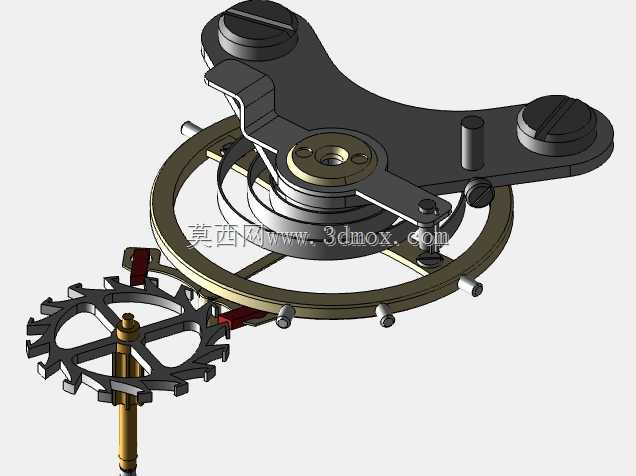

擒纵轮的齿形采用的是钟表行业通用的叉瓦式擒纵齿形，每个齿的锁面、冲面角度都经过反复校验，锁值控制在0.12mm，冲面角度匹配擒纵叉瓦的传冲角度，既能保证摆轮每一次振荡都能获得稳定的能量补充，又不会因为锁值过大造成擒纵机构的卡滞，或者锁值过小出现滑齿、溜齿的走时故障。整套结构的传动链路逻辑非常清晰：发条存储的弹性势能通过中心轮传递到擒纵轮，擒纵轮在转动过程中通过齿面与擒纵叉瓦的配合，将连续的转动转化为擒纵叉的往复摆动，擒纵叉再通过叉口拨动摆轮的圆盘钉，给摆轮的振荡补充能量，同时摆轮的振荡频率反过来限制擒纵轮的转动速度，最终实现稳定的转速输出，带动整个走时轮系按固定速比转动，实现精准计时。

在实际装配调试环节，这套结构的零件公差配合要求极高，摆轮轴的轴颈直径只有0.08mm，和宝石轴承的配合间隙控制在0.003mm，间隙过大会造成摆轮径向窜动影响走时精度，间隙过小则会增大摩擦阻力导致动力不足停走。发条盒的内壁与发条外端的挂钩采用卡扣式连接，不需要额外的铆钉固定，装配时只需要将发条外端的卡扣对准盒壁的卡槽推入即可锁定，能大幅提升机芯的装配效率。所有传动轮的轮齿都做了齿顶倒棱处理，能减少轮齿啮合过程中的冲击噪音，同时降低啮合过程中的能量损耗，提升整套机芯的动力储备时长。

从应用拓展性来看，这套结构的参数可以根据不同的产品需求做等比例缩放，缩小尺寸后可以适配女士腕表、超薄腕表的机芯设计，放大尺寸后可以用于机械座钟、航海天文钟的计时机构，只需要对应调整发条的厚度、摆轮的转动惯量、游丝的刚度参数，就能匹配不同的振荡频率要求，不需要重新设计整套传动链路的结构逻辑。
