小型水下观测作业ROV结构设计

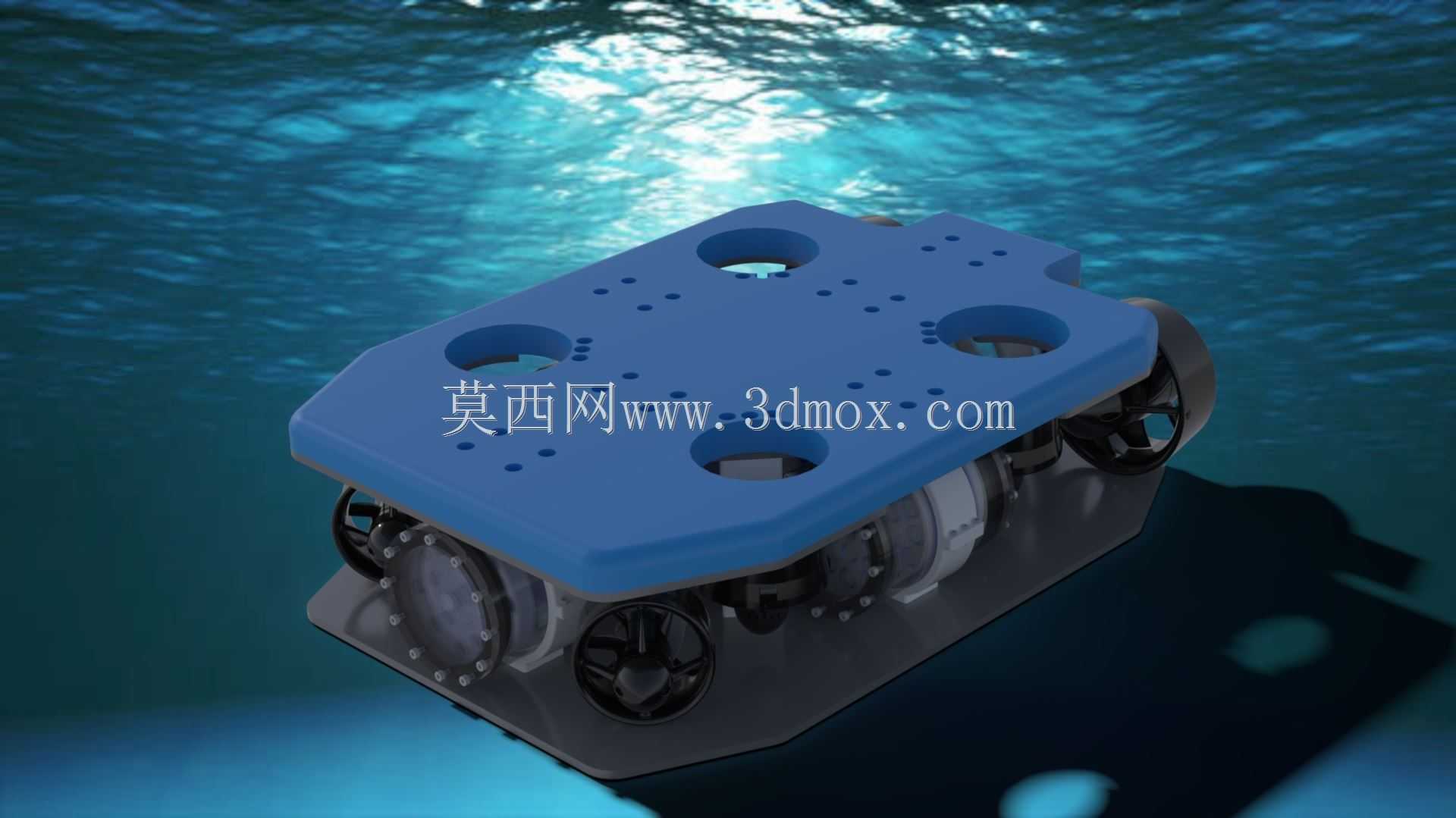

　　这款小型有缆水下机器人的结构设计，核心围绕近岸浅水域的常态化作业需求展开，适配坝体检测、水下管线巡检、水产养殖区水下排查、近岸搜救辅助等多类场景，整体结构紧凑，可通过单人携带完成布放与回收，无需大型吊装设备配合，大幅降低浅水作业的装备部署门槛。从结构布局来看，整机采用上下分层的框架式承载设计，顶部为浮力材料安装基座，蓝色顶盖预留的多个圆形安装位，分别对应浮力调节模块、通信线缆穿舱、应急抛载机构的安装接口，顶盖表面密布的小孔为紧固件安装孔，可根据不同作业载荷的配重需求调整浮力块的固定位置，保证整机在水中处于微正浮状态，降低推进系统的持续功耗。

　　中部密封舱段为整机的核心承载区，采用圆柱形耐压舱设计，前端透明视窗为高清摄像头与补光灯光路通道，舱体内部预留控制板、电池模块、传感器的安装卡槽，密封结构采用径向O型圈加端面密封的双重形式，可满足300米以浅水域的耐压密封要求，避免水压侵入造成电子元器件损坏。推进系统采用多推进器矢量布局，除了艏艉布置的水平推进器提供前后行进动力外，垂向与侧向均布置对应推进器，可实现水下定深悬停、原地转向、横向平移等多自由度运动，在水流速度不超过2节的近岸水域，可稳定保持观测姿态，不会被水流冲偏作业位置。

　　底部框架预留了通用载荷安装接口，可根据作业需求快速更换机械手、声呐探头、水质检测传感器等不同作业模块，接口采用标准化快拆设计，无需改动主体结构即可完成载荷切换，适配不同场景的作业需求。整机的外形尺寸控制在400mm300mm200mm区间，重量不超过15kg，安装边界充分考虑单人操作的握持需求，框架两侧预留防滑握持位，布放时可直接手持放入水中，回收时也可通过框架上的挂点连接牵引绳完成提拉。

　　结构设计过程中充分考虑水下流体阻力影响，顶盖采用圆弧过渡的流线型造型，减少行进过程中的水流阻力，所有外露紧固件均采用316不锈钢材质，框架主体采用阳极氧化铝合金材质，兼顾结构强度与耐腐蚀性能，可长期在淡水与近岸海水环境中使用，不会出现常规金属材料的快速腐蚀问题。密封舱的穿舱件均采用水密接插件，外接推进器、传感器的线缆可快速插拔，后期维护时无需拆解整个密封舱即可更换故障部件，降低现场维护的难度。整机的重心与浮心设计经过反复调校，浮心位于重心正上方，即使在水流扰动下出现姿态倾斜，也可依靠浮力力矩自动回正，不会出现侧翻问题，提升水下作业的稳定性。推进器的安装位置均做了防撞保护，框架外侧延伸的防护边可避免推进器螺旋桨直接碰撞水下礁石、管线等障碍物，减少作业过程中的设备损坏概率。顶部预留的线缆接口采用应力锥设计，可避免脐带缆在布放回收过程中反复弯折造成的线芯断裂，提升线缆的使用寿命。
