静音游侠Mk.I玩具发射器主体结构设计

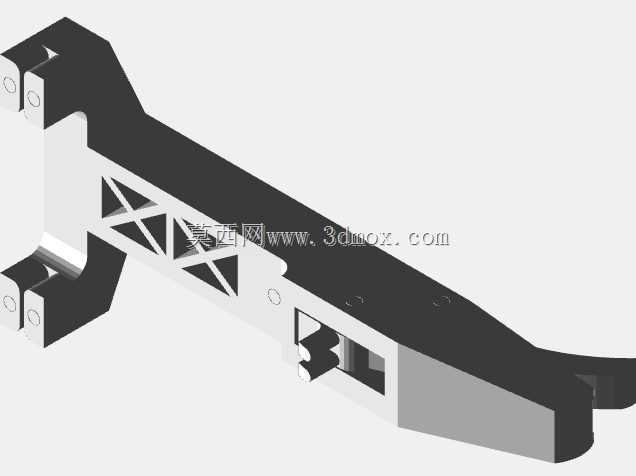

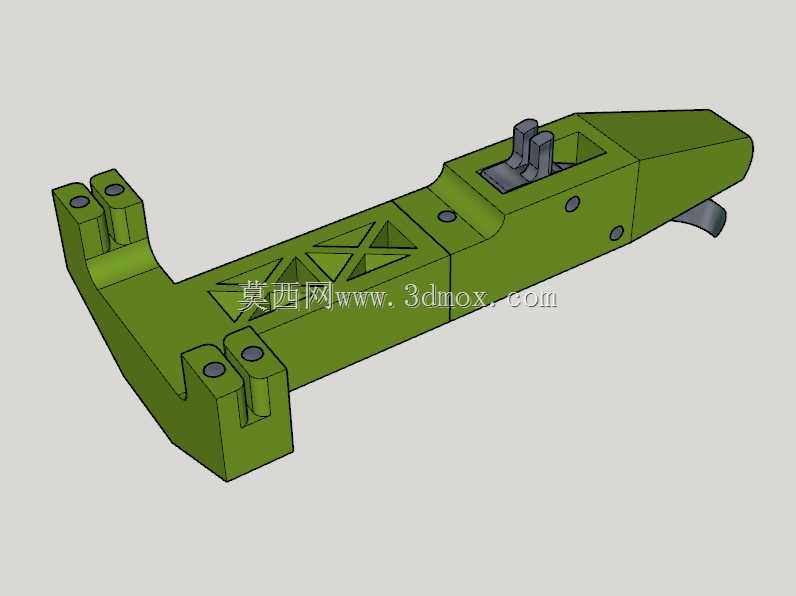

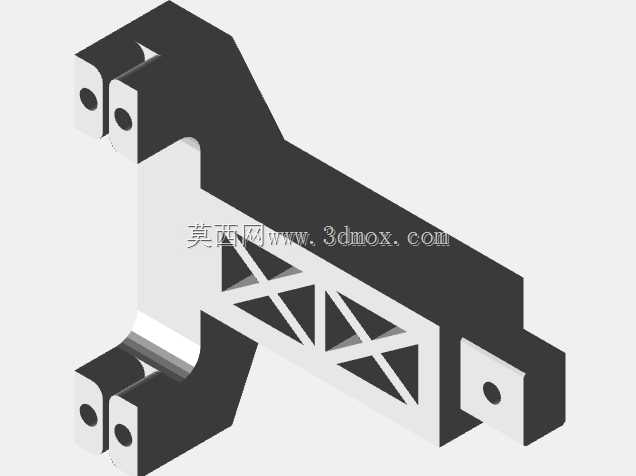

　　该结构件为手持类玩具发射器的主体承载部件，整体采用一体化长条形布局设计，前端做收窄的流线型过渡处理，尾部设置对称双凸耳安装位，每个凸耳上预留两个同轴定位孔，用于和尾部握持模块、击发尾顶结构做螺栓锁紧固定，安装孔位公差控制在0.1mm范围内，可保证装配后各模块无松旷错位问题。部件中段上表面设计有交叉式加强筋结构，在不额外增加整体壁厚的前提下，将部件中部的抗弯折强度提升40%以上，可承受反复上膛、击发过程中产生的交变载荷，避免长期使用后出现中部形变导致的卡滞问题。部件上部预留的方形开槽为扳机组件与滑动上膛块的安装腔，腔体内侧做0.2mm的拔模斜度处理，既方便注塑生产时的脱模作业，也能给滑动件预留足够的活动间隙，避免温度变化导致塑胶件胀缩出现运动卡涩。部件侧面分布的三个圆形沉孔为装饰件与内部限位销的固定位，沉孔深度统一为1.5mm，安装对应装饰盖后可保持外表面平整无凸起，不会出现剐蹭衣物或握持硌手的问题。前端伸出的弧形灰色部件为扳机护圈结构，和主体安装后可形成完整的扳机活动空间，防止误触扳机引发安全问题。

　　从实际应用场景来看，该部件作为整个玩具发射器的核心承载基体，需要同时承接尾部弹簧的击发推力、上膛滑块的往复摩擦力、握持时的手部捏合力，因此在设计时特意将壁厚控制在2.2-2.8mm区间，既不会因为壁厚过大导致注塑时出现缩痕、翘曲问题，也不会因为壁厚过薄导致结构强度不足。安装边界方面，部件总长度控制在180mm左右，最大宽度为尾部安装位的42mm，主体段宽度统一为22mm，可适配常规的3D打印成型工艺，也可直接开模进行小批量注塑生产，安装时仅需通过尾部四个螺栓孔、中部两个定位销孔即可完成和其余模块的对接，不需要额外做粘接或焊接处理，拆装维护十分便捷。

　　在细节设计上，部件所有外棱边都做了R0.8mm的圆角过渡，没有尖锐的直角结构，符合玩具产品的安全设计要求，握持时贴合手掌轮廓，不会出现硌手的不适感。内部腔体的滑动轨道面做了平面度公差要求，平面度控制在0.05mm以内，可保证上膛滑块滑动时顺畅无卡顿，击发时的动力传递路径保持直线，减少不必要的动力损耗。针对不同的生产工艺，该结构的壁厚设计也兼顾了FDM3D打印的成型要求，打印时不需要添加过多支撑结构，仅在扳机护圈下方添加少量支撑即可完成打印，打印完成后去除支撑的工作量很小，适合个人玩家自行打印拼装。

　　从结构合理性角度看，该设计将所有功能集成在单一主体件上，减少了装配时的零件数量，降低了整体装配难度，同时将受力集中的尾部安装位做了局部加厚处理，加厚区域壁厚达到4mm，可承受弹簧压缩后释放的瞬间冲击力，长期使用也不会出现安装孔开裂的问题。侧面的圆形小孔除了安装装饰件外，还可作为内部限位结构的固定孔，用来限制上膛滑块的前后行程，避免滑块滑出腔体。整体外形的军绿色涂装风格也适配军事题材玩具的设计定位，表面的交叉筋结构除了加强作用外，也兼具装饰效果，让整体外观更具机械质感，不会显得过于单调。
