XC60PG60S直流行星减速电动机结构设计

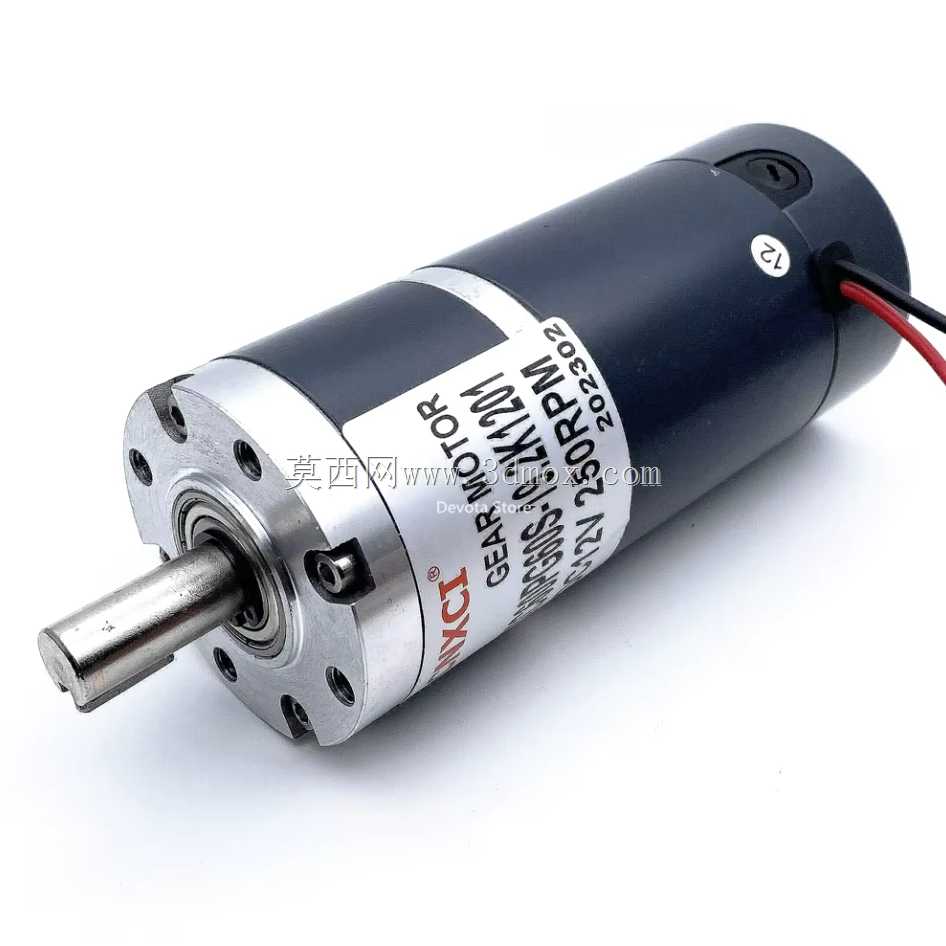

在小型自动化输送线、桌面级数控变位机、智能仓储分拣模组这类对安装空间有严格限制、同时需要低转速大扭矩输出的场景里，直流行星减速电机是应用频次极高的动力元件，这款XC60PG60S规格的减速电机，就是针对这类紧凑安装场景做的结构优化设计。从实际选型适配的角度看，这类电机的输出轴采用标准D型切边设计，配合配套的金属联轴器可以直接和负载端的同步轮、链轮或者小模数齿轮对接，不需要额外做轴转接结构，能大幅缩减动力端的轴向安装尺寸。电机本体的外径控制在60mm区间，和后端的行星减速箱采用同轴一体式结构，没有额外的连接法兰凸缘，安装时可以直接通过减速箱端面上的四个均布安装孔做端面固定，孔位的节圆直径和市面上同规格60系列减速电机完全兼容，做旧设备改造替换的时候不需要重新加工安装板，能直接适配原有安装位。

从功能特性上看，这款电机支持12V与24V两种低压直流供电，适配工业场景里常见的开关电源输出规格，不需要额外配置升压或者降压模块，接线端采用带绝缘护套的快插端子，正负极标识清晰，现场接线时不会出现极性接反烧损绕组的问题。内置的行星减速结构采用三级齿轮传动布局，每一级的行星轮都通过滚针轴承支撑在行星架上，相比普通的铜套支撑结构，长时间带载运行时的齿轮磨损量更小，传动效率也更稳定，能输出180、250、350rpm三档额定转速，对应的输出扭矩可以覆盖小型传送带驱动、轻型负载回转、自动门机启闭这类常见的负载需求，不会出现因为扭矩余量不足导致的电机堵转烧损问题。

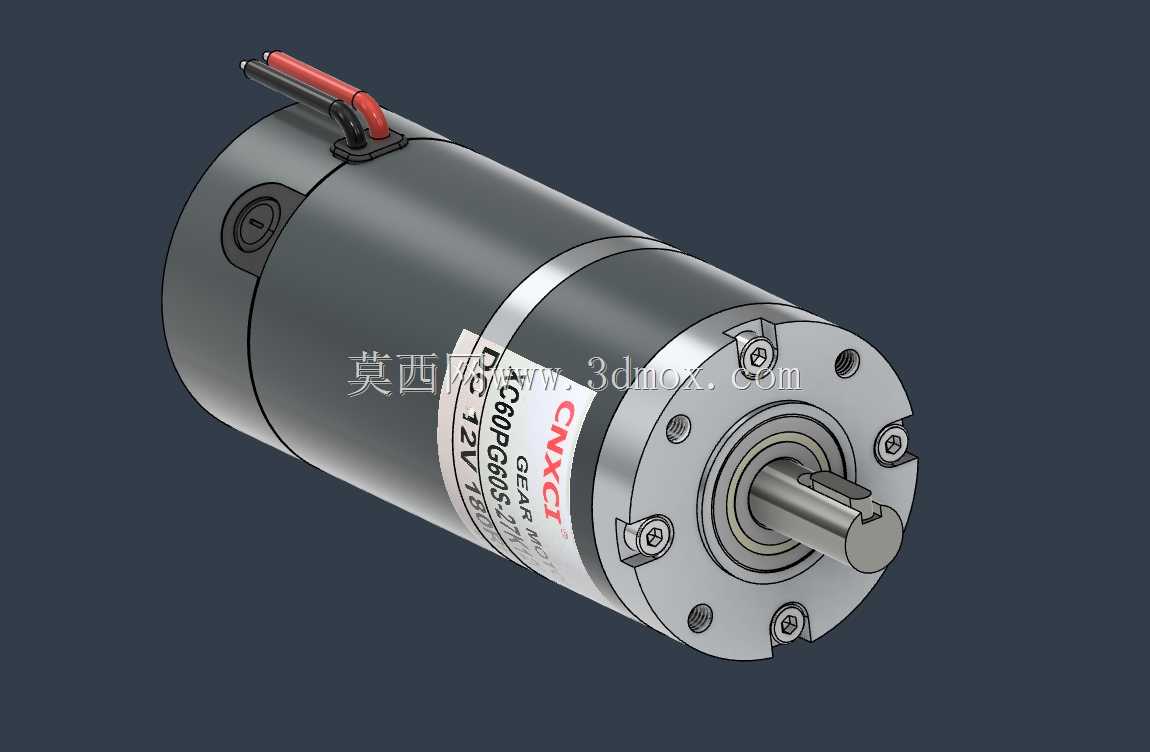

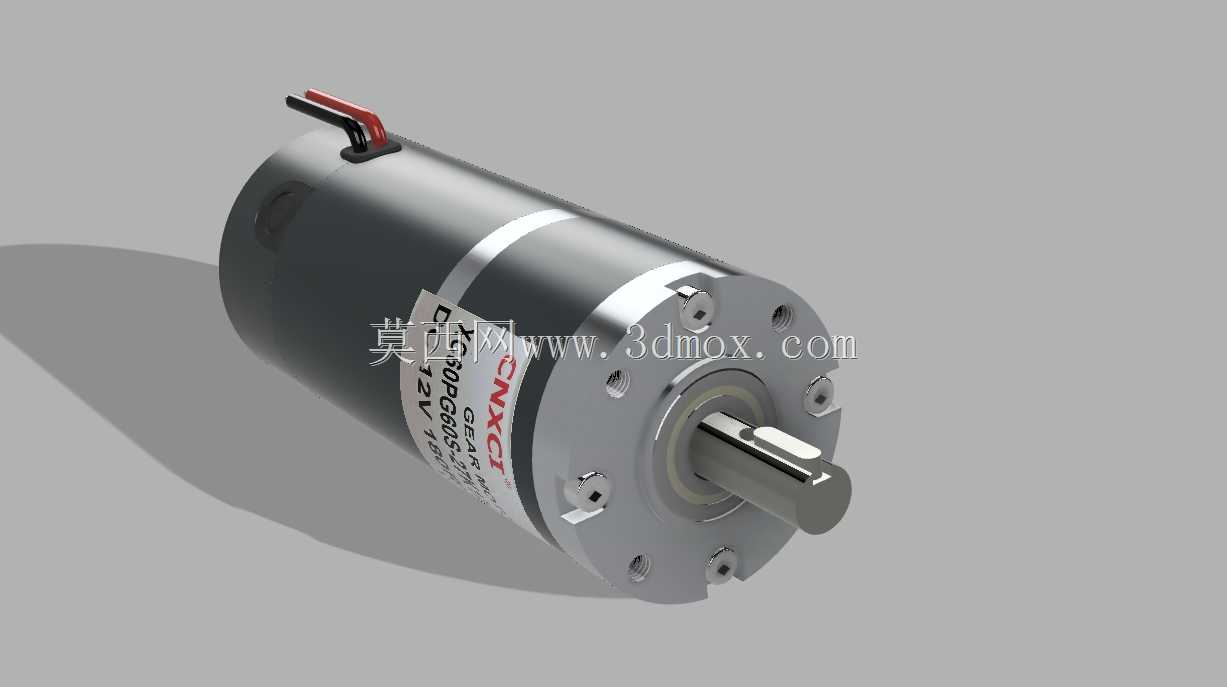

做三维建模的时候，这款模型的结构拆分完全按照实际生产的装配层级来做，最外侧的电机机壳采用拉制无缝钢管加工，表面做发黑防锈处理，建模时还原了机壳表面的散热筋结构，虽然小功率直流电机的发热量不大，但连续运行时散热筋可以增加和空气的接触面积，降低绕组的温升。后端的端盖采用镀锌钢板冲压成型，和机壳采用卷边铆接固定，模型里还原了铆接位的压痕细节，接线柱从后端盖的绝缘胶座里引出，胶座和端盖之间做了密封槽设计，可以阻挡日常使用中的粉尘和溅水进入电机内部。前端的行星减速箱壳体采用硬质铝合金车削加工，表面做阳极氧化处理，既减轻了整体重量，又能保证齿轮啮合腔的尺寸精度，输出轴采用40Cr材质调质处理，轴伸端的D型切边尺寸公差按照h7级精度建模，和联轴器配合时不会出现松旷打滑的问题。

实际做设备结构设计时，这类电机的安装边界需要特别注意，除了端面的四个安装孔位尺寸，还要预留接线端的弯曲半径，24V供电时电机的额定电流在3A左右，配套的导线线径不能小于0.5平方毫米，布线时要和设备里的伺服编码器线保持20mm以上的间距，避免电机运转时的碳刷火花干扰弱电信号。如果是用在垂直升降的轻载场景，还要注意这款电机本身不带断电抱闸，需要在负载端额外加阻尼结构或者电磁抱闸，避免断电后负载下滑。另外行星减速箱的润滑采用长效润滑脂填充，出厂时已经做好密封，日常使用不需要定期加注润滑脂，建模时也还原了减速箱和电机本体之间的密封胶圈结构，能避免润滑脂渗漏到电机绕组侧。

从设计思路上看，这款电机没有做多余的结构冗余，所有尺寸都围绕60mm的外径规格做紧凑化布局，电机本体的长度和减速箱的长度比例经过优化，在保证60W额定输出功率的前提下，整体长度控制在120mm以内，能塞进很多空间局促的设备内部，比如小型AGV的驱动轮内部、自动售货机的货道驱动机构里、智能道闸的抬杆动力端，都能看到这类结构电机的应用。建模时对齿轮的啮合间隙也做了还原，实际装配时行星轮和太阳轮、内齿圈的侧隙控制在0.02-0.04mm之间，既不会因为间隙过大导致传动回差超标，也不会因为间隙过小出现齿轮卡滞、运转噪音过大的问题。端面上的安装孔采用沉头孔设计，使用M4的内六角螺丝固定时，螺丝头不会突出安装端面，能让减速箱端面和设备安装板完全贴合，保证输出轴和负载轴的同轴度，减少运转时的径向跳动。
