GDZ80X73-2.2风冷高速主轴电机结构

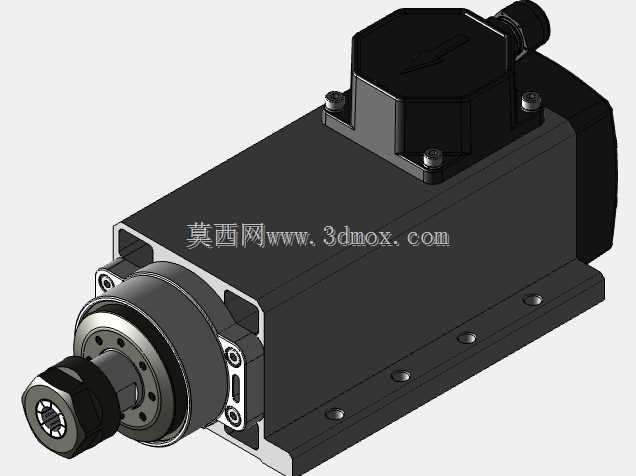

这款主轴单元常被应用在中小型数控雕刻、木工开料、轻型金属铣削加工场景中，作为设备端直接输出切削扭矩的核心执行部件，其结构设计直接决定了加工过程的稳定性与工件最终成型精度。从结构布局来看，该电机采用方形一体式机壳设计，区别于传统圆形主轴的夹持安装方式，机壳本体预留了多组安装螺孔与定位基准面，安装时可直接通过压块或者螺栓将机壳底部固定在设备滑台的安装面上，无需额外定制圆形抱箍夹具，能有效缩减设备集成时的安装调试周期，同时方形壳体的平面接触特性也能提升安装后的整体刚性，减少高速运转时的共振偏移。

从功能特性上看，该款主轴额定功率2.2kW，采用风冷散热结构，机壳尾部集成的散热风道配合内置风叶，可在运转过程中持续带走定子绕组产生的热量，相比水冷主轴无需外接冷却水路与循环泵组，更适合安装空间紧凑、无法布置冷却管路的轻型加工设备，日常维护也更为简便，仅需定期清理散热风道内的木屑、金属碎屑即可保证散热效率。输出端采用标准ER夹头结构，可适配不同直径的铣刀、钻头等切削刀具，夹头锁紧螺母的位置预留了足够的扳手操作空间，换刀时无需额外拆解主轴端盖，现场操作便利性较强。前端盖位置设计了多层密封结构，可阻挡加工过程中产生的粉尘、切削液雾进入主轴内部轴承腔，避免轴承过早磨损，延长主轴的连续运行寿命。

在设计思路层面，这款主轴将电机转子与输出主轴做了一体化同轴设计，取消了传统电机通过皮带、联轴器传递动力的中间结构，从根源上消除了传动间隙带来的反向误差，高速运转时的动平衡表现更优，最高转速区间可覆盖常规轻型加工的切削需求，加工非金属材料时可获得更光滑的切面效果。顶部的接线盒采用凸起式密封结构，接线端子完全容纳在盒体内部，可避免加工现场的粉尘、飞溅液体侵入接线部位造成短路故障，接线盒的出线方向预留了标准防水接头安装位，设备布线时可根据走线方向调整接头朝向，适配不同设备的布线走向需求。

从安装边界尺寸来看，该主轴主体截面为80mm×80mm的方形结构，轴向总长度控制在紧凑范围内，安装孔位沿机壳长度方向对称布置，安装时需保证固定面的平面度公差在0.02mm以内，避免强行锁紧造成机壳变形，卡滞内部转子。输出端轴伸长度经过优化，在保证刀具装夹长度的前提下尽可能缩短主轴悬伸量，提升切削时的刚性，减少让刀现象。尾部的散热端盖突出机壳本体的尺寸经过核算，安装时需在尾部预留至少15mm的通风间隙，保证冷风可以顺利进入风道，避免散热不畅导致的绕组过热降额。

在实际设备选型匹配时，需要注意该主轴的额定扭矩输出特性，其更适合高转速小进给的精加工场景，若用于大切削量的重加工工况，超出额定扭矩负载容易造成绕组过热、轴承损坏等问题。安装固定时建议使用强度等级8.8级以上的内六角螺栓配合防松垫圈锁紧，避免高速运转时螺栓松动造成主轴偏移。日常使用中需要定期检查前端密封件的磨损情况，若发现密封间隙变大需及时更换，防止碎屑进入轴承内部造成主轴抱死。接线时需严格按照接线盒内的标识接好电源相线与地线，避免相序接反造成主轴反转，损坏夹头锁紧结构。
