带编码器N20微型减速电机结构设计

这款带编码器的N20微型减速电机，在小型智能装备、桌面级机器人、精密传动模组里的应用占比逐年提升，很多做小型移动底盘、微型执行机构的结构工程师，在选型阶段都会优先考量这类集成度高的动力单元。从实际使用场景来看，它常被用在智能小车的驱动轮组、小型云台的俯仰转动机构、自动门锁的锁舌驱动、微型升降模组的动力输出端，还有教育类机器人竞赛里的各类执行部件，核心原因是它在极小的安装空间里，同时整合了动力输出、减速增扭、位置反馈三个核心功能，不需要工程师额外外挂编码器或者搭配独立减速箱，能大幅压缩整体结构的占用空间。

从功能特性上拆解，这款电机本体是常规的微型直流有刷电机，输出端搭配的是多级直齿圆柱齿轮减速组，能把电机本体每分钟数千转的高转速，降到终端输出轴每分钟几十到数百转的区间，同时把输出扭矩放大到能驱动小型负载的水平，足够带动几百克级别的移动负载或者小扭矩的转动机构。尾部集成的编码器模块，能实时采集电机轴的转动圈数、转动方向信号，给控制系统提供位置、速度反馈，不需要额外加装外置检测元件，就能实现闭环控制，这对于需要精准走位、定速转动的小型机构来说，能省掉很多额外的结构设计工作，也避免了外挂编码器带来的装配误差、空间占用问题。

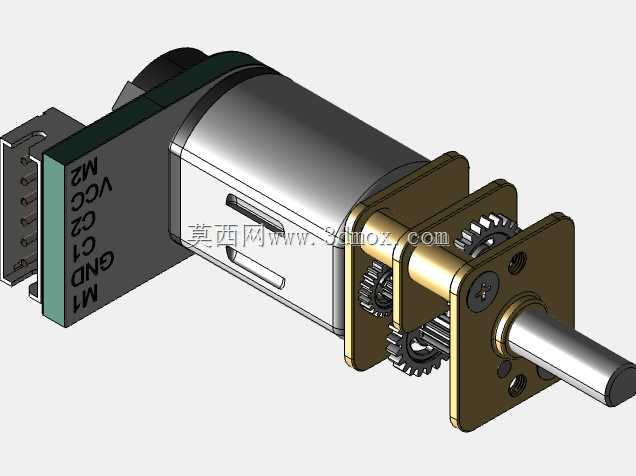

设计思路上，整个电机采用分层堆叠的结构布局，最末端是直流电机本体，中间段是多级齿轮减速腔，最前端是输出轴的安装固定端板，编码器模块直接集成在电机尾端的出线侧，和电机本体共用外壳结构，没有额外突出的安装结构。齿轮组全部采用直齿圆柱齿轮，搭配金属材质的齿轮安装板，每一级齿轮的轴孔都做了同轴度定位，齿轮啮合间隙控制在合理区间，既保证传动过程不会出现卡滞，也能把回程间隙控制在小型设备能接受的范围内。输出轴采用金属轴伸，从前端板的中心孔穿出，前端板上预留了两个对称的安装定位孔，方便工程师直接把电机锁固在设备安装面上，不需要额外设计复杂的固定支架。

从安装边界和尺寸细节来看，这款电机的整体截面尺寸和常规N20电机保持一致，不会因为集成了编码器和减速箱就放大截面尺寸，长度方向只在常规减速N20电机的基础上增加了编码器部分的少量长度，对于原本就用N20减速电机的设备来说，替换成带编码器的版本不需要修改原有安装位的结构设计，只需要预留出编码器出线的空间即可。输出轴的轴径、伸出长度都和通用N20减速电机的输出轴参数匹配，原有配套的联轴器、传动轮、安装轮组都可以直接通用，能大幅降低选型替换的成本。出线端的引脚定义直接印在编码器侧的端板上，VCC、GND、信号引脚的标识清晰，硬件接线的时候不需要额外查手册就能完成接线，能减少硬件调试阶段的出错概率。

在实际结构设计选型的时候，需要注意几个细节：首先是安装面的平面度要控制在合理范围，避免锁固螺丝的时候因为安装面不平导致前端板变形，挤压内部齿轮造成传动卡滞；其次是输出轴的径向负载不能超过设计上限，因为微型减速箱的齿轮轴直径很小，过大的径向负载会导致齿轮轴弯曲，加剧齿轮磨损甚至断齿；另外编码器的供电电压要和电机驱动电压做匹配，避免电压不匹配导致编码器信号异常或者烧毁。这类集成式的微型减速电机，相比分开采购电机、减速箱、编码器再自行组装的方案，同轴度精度更高，整体装配误差更小，不需要工程师自行调整三个部件的同轴度，也省掉了很多装配调试的工时，对于小批量做智能设备、机器人产品的团队来说，能大幅提升装配效率，也减少了因为自行组装带来的传动故障概率。齿轮传动部分的润滑脂采用低温适应性好的型号，在常规室内环境甚至稍低温的环境下都能保持稳定的传动阻力，不会因为温度变化导致传动阻力骤增影响电机正常工作。前端的金属安装板厚度足够，在锁固安装螺丝的时候不会出现变形，能长期保持输出轴的位置精度，即使设备有轻微的振动，也不会出现输出轴偏移、齿轮啮合异常的问题。
