矿山作业用两级空气冷却器结构设计

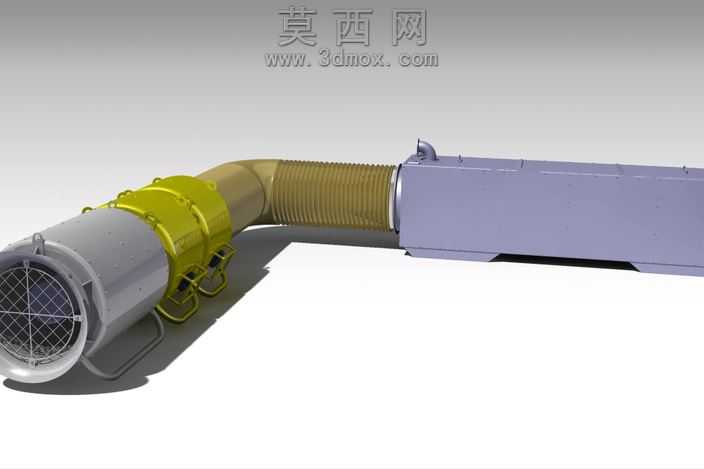

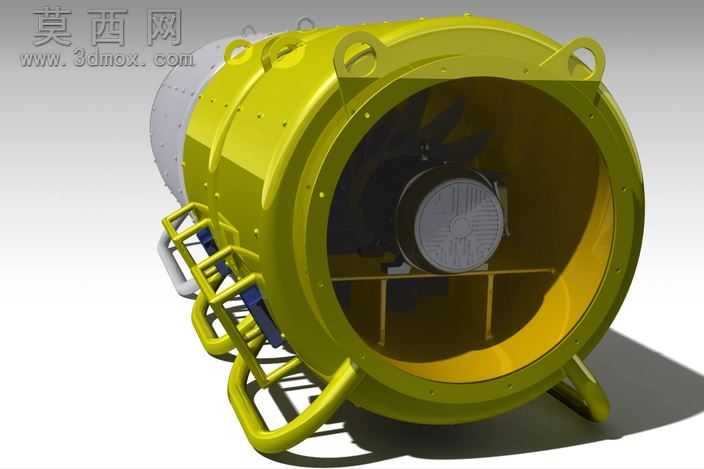

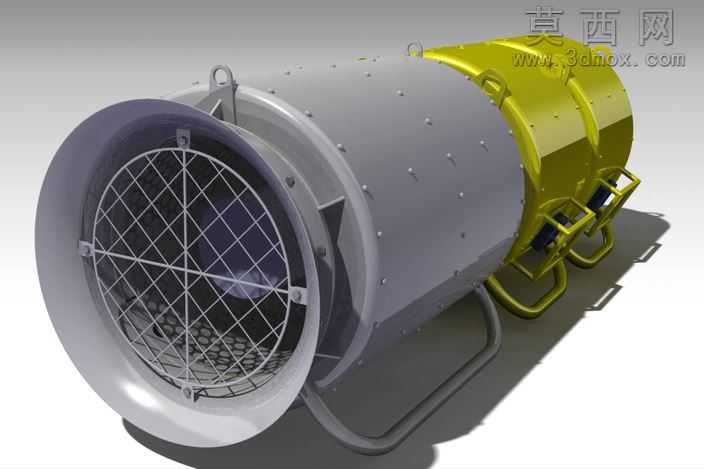

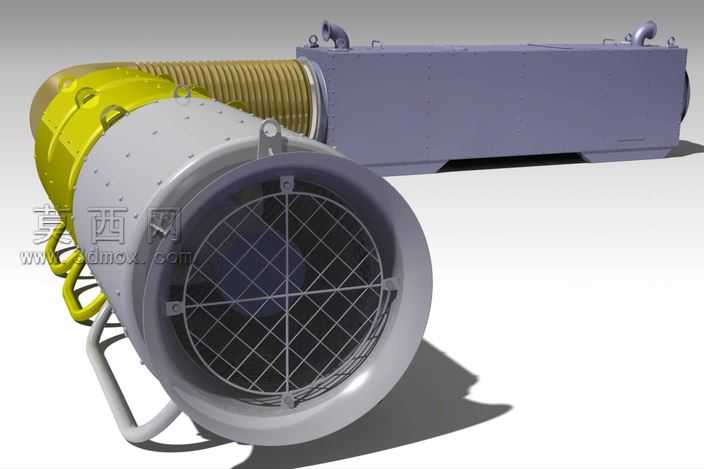

本模型为矿山作业场景配套的两级空气冷却器集成系统，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循矿用通风冷却设备的实际尺寸比例，对各功能模块进行独立建模后完成整体装配校验。模型前端为轴流送风风扇段，外壳采用金属哑光材质模拟矿用设备的耐磨防护涂层，进风口处设置菱形网格防护网，防护网采用金属丝材质渲染，网格交叉节点做凸起细节处理，还原真实防护结构的焊接固定特征；风扇段外侧设置环形黄色防护部件，采用高饱和度耐磨漆材质表现，搭配弯管形态的金属支撑扶手，扶手表面做磨砂金属质感处理，还原矿用设备的防滑实用设计。中段为波纹伸缩连接段，采用金属波纹管材质渲染，褶皱结构做等距规整排布，可直观呈现设备的柔性连接补偿特性，适配井下安装的位置偏差调整需求。后段为核心冷却换热箱体，采用深灰色金属板材材质表现，箱体表面做细微的拼接焊缝细节刻画，顶部设置两组吊装吊耳与管路接口，接口处做法兰连接结构细节，还原设备的现场安装固定逻辑。建模过程中对两级冷却的风道结构做了内部腔体的简化示意，搭配声波抑制器模块的集成设计，在实现空气换热降温的同时兼顾作业降噪需求，各部件的装配间隙、连接结构均按照机械装配规范做干涉校验，渲染阶段采用工业产品展示级布光，通过明暗对比突出设备的结构层次，金属材质的反光度、粗糙度参数经过反复调试，既还原矿用设备的厚重工业质感，也清晰呈现各功能模块的结构边界，整体设计围绕矿山井下高温作业环境的通风降温需求，整合送风、冷却、降噪、安装适配等多重功能，结构布局紧凑合理，各功能段衔接流畅，可直观展现矿用空气冷却设备的完整构造与工作逻辑。
