工业管壳式换热用管板结构三维设计

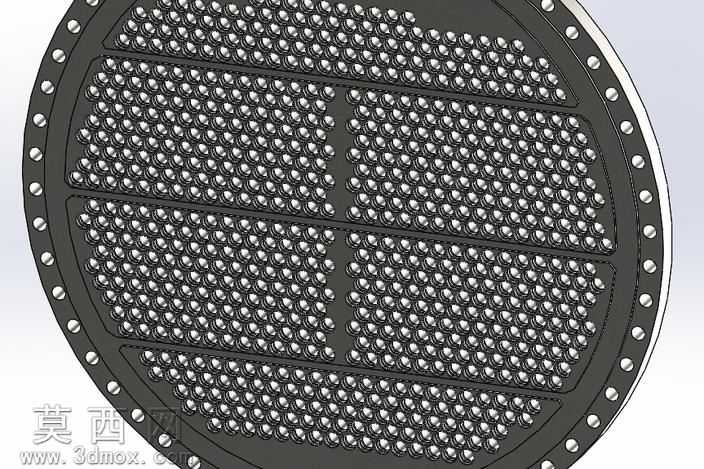

本作品为工业热交换器核心管板部件的三维参数化设计成果，建模阶段依托三维设计软件完成全尺寸精准构建，首先以圆形法兰基体为基础轮廓，沿圆周方向等距排布一圈用于法兰密封连接的螺栓通孔，孔位严格遵循压力容器法兰的标准间距规范，保证后续装配时的密封同轴度要求。管板主体区域采用阵列化排布设计，将数百个换热管安装孔位按照四分区对称布局进行规则排列，每个孔位边缘做了微小的凸起强化结构，既模拟了实际生产中管板与换热管胀接焊接的定位凸台结构，也能在渲染阶段提升金属材质的光影层次感。材质设计上，整体管板采用压力容器常用的碳钢金属材质，通过调整材质球的粗糙度、金属度参数，还原出热轧碳钢经机加工后的哑光金属质感，圆周分布的螺栓连接件则采用镀锌亮面金属材质，与主体管板形成明暗材质对比，清晰区分不同装配部件的功能属性。结构设计层面，充分考虑热交换器的实际工况需求，四分区的孔位布局可对应不同程数的换热流道设计，方便后续对接不同流向的换热管路，管板边缘的加厚法兰边做了圆弧过渡处理，避免应力集中问题，所有孔位的排布间距经过流体换热效率校核，保证换热管装配后流体在壳程内的流动均匀性，避免出现流动死区影响换热效率。建模过程中采用全参数化草图驱动特征的方式，先绘制单分区的孔位排布草图，再通过圆周阵列、镜像特征快速完成整体孔位布局，后续可根据不同换热功率的设计需求，直接修改参数调整孔位数量、管板直径、法兰厚度等关键尺寸，大幅提升同系列换热设备的设计迭代效率。渲染阶段采用柔和的工业产品打光方案，通过多盏区域光从不同角度照射模型，突出管板表面密集孔位的结构细节与金属材质的肌理质感，背景采用简洁的浅灰色渐变，避免多余元素干扰结构展示，让观看者可以清晰观察管板的分区布局、螺栓孔排布、整体轮廓等核心设计细节，完整呈现热交换器核心承压部件的结构设计逻辑与工业美感。
