带加热功能的翅片式换热盘管结构

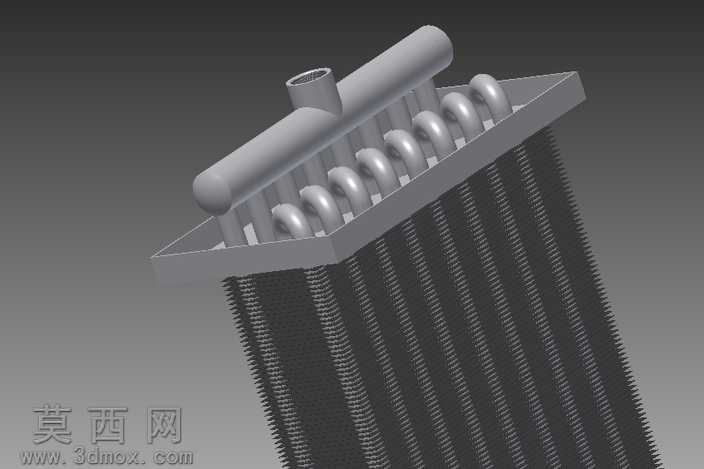

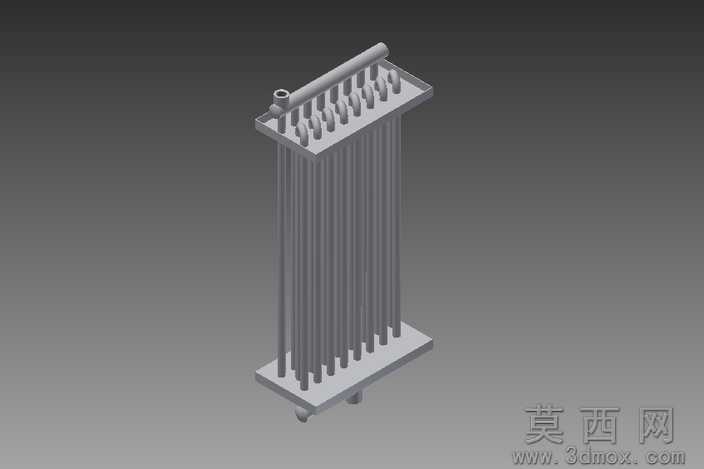

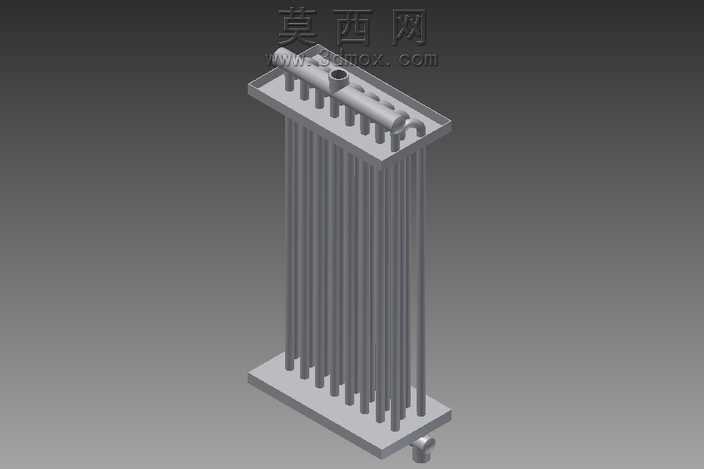

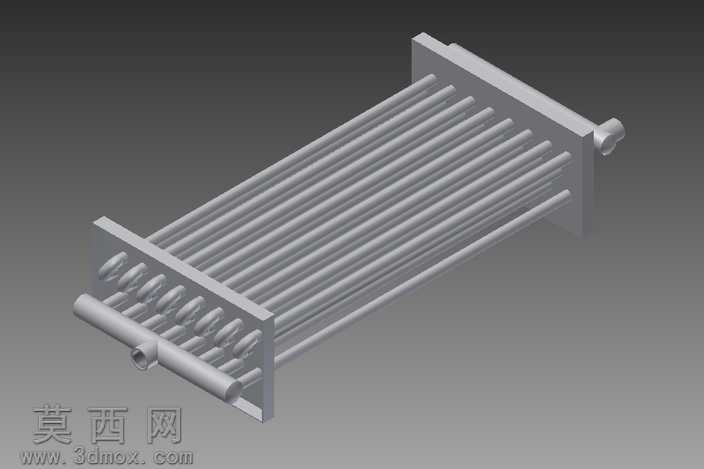

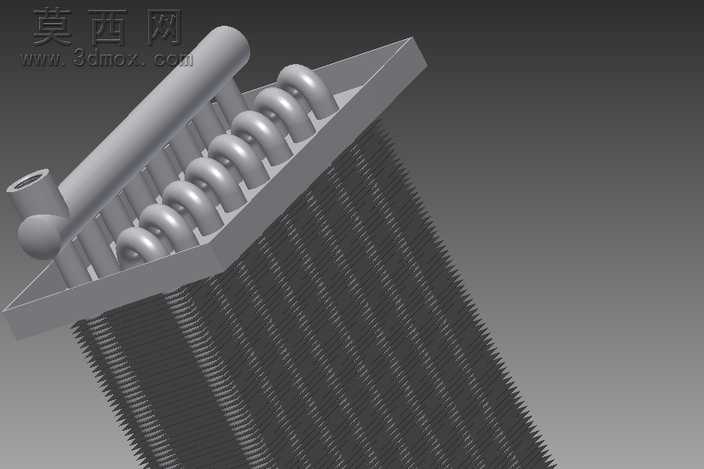

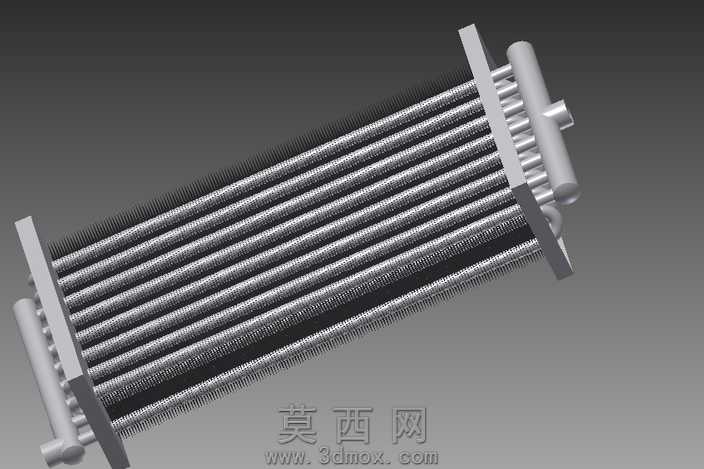

本模型为带加热功能的翅片式换热盘管，建模阶段优先梳理核心换热逻辑，以多根平行排布的金属换热管作为介质流通的核心载体，在换热管两端设计集成式汇流腔体，腔体侧面预留介质进出接口，保证加热或换热介质可以均匀分配至每根换热管、完成热交换后统一汇流导出。建模过程中对翅片结构做了精细化还原，每片翅片紧密套接在换热管外壁，翅片表面做平整化处理，通过增大换热管与外部空气的接触面积提升热交换效率，翅片与换热管的衔接处做贴合处理，还原实际生产中胀接工艺的装配效果，避免出现结构缝隙。材质渲染阶段，换热管与两端汇流腔体采用哑光金属材质，还原不锈钢或碳钢基材的金属质感，表面添加细微的磨砂纹理，模拟工业金属部件的真实表面状态；翅片部分采用稍浅的银灰色金属材质，突出翅片的薄型结构特征，同时通过光影调整区分翅片层叠的层次感，让密集排布的翅片结构不会出现视觉混淆。结构设计上，整体采用矩形排布的管组结构，两端汇流腔体通过端板与换热管组固定，端板上精准预留每根换热管的安装孔位，保证管组的结构稳定性，汇流腔体端部做圆弧过渡处理，既减少介质流动的阻力，也避免尖锐结构带来的加工安全隐患。设计思路围绕加热换热的核心功能展开，在保证介质流通顺畅的前提下最大化拓展换热面积，整体结构紧凑，适配多种需要空气加热、介质换热的工业场景，模型完整还原了部件的装配关系，各零件可独立拆分查看，清晰展示内部介质流道与外部换热结构的对应关系，能够直观呈现翅片盘管式加热换热部件的工作原理与结构特征。
