水下潜航式无人探测航行器结构设计

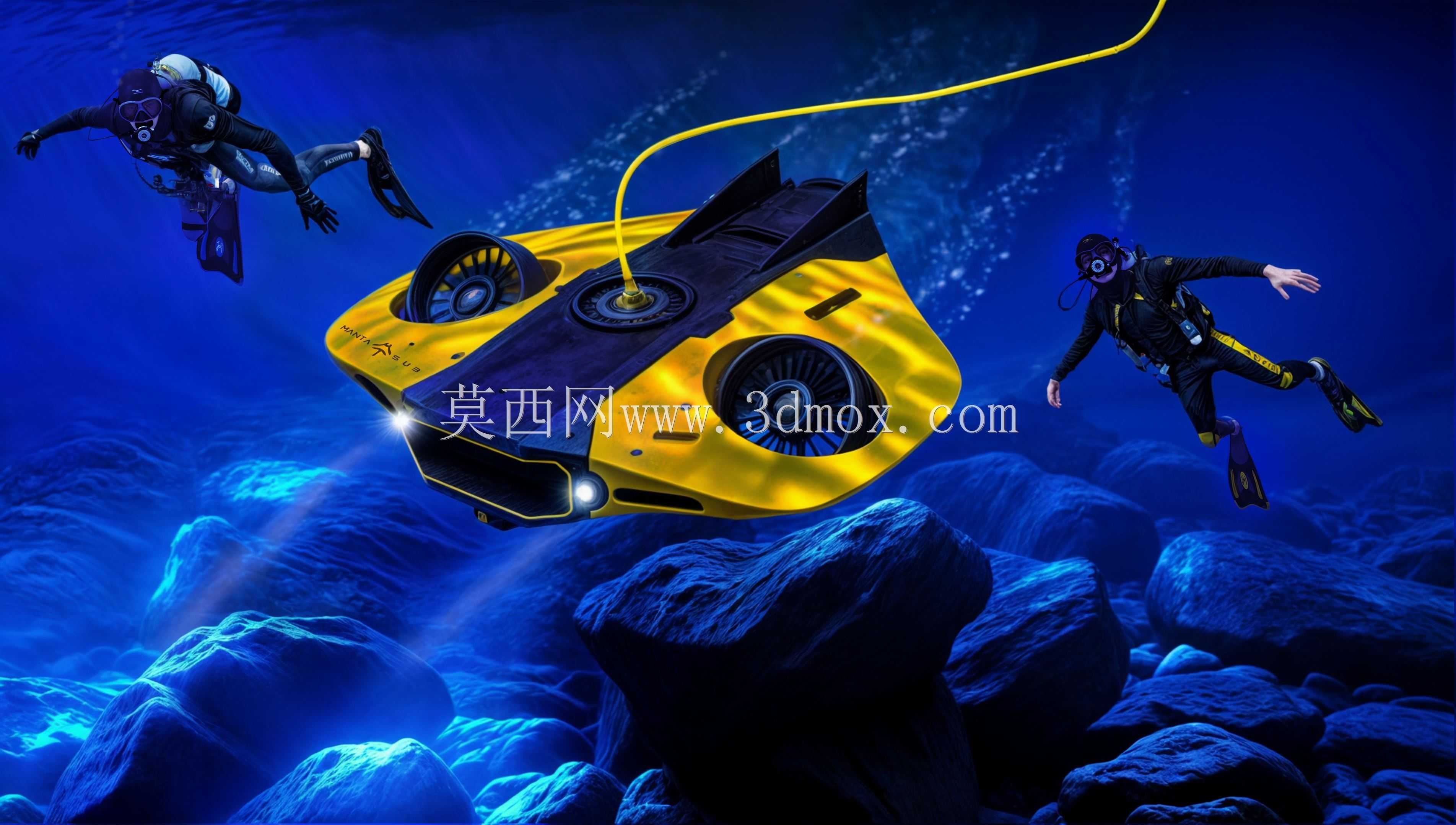

　　这款水下无人航行器的结构设计，核心围绕近海水下观测、浅水域工程巡检、水下目标探查这类实际作业场景展开，整体采用流线型扁平碟形主体布局，在降低水下航行阻力的同时，能保证设备在复杂水流环境下保持姿态稳定，避免侧翻或受横向水流冲击出现偏移。主体外壳采用上下分舱的密封结构设计，上半舱为一体化弧形整流罩，表面做了水纹导流纹理处理，既可以减少航行时的紊流产生，也能避免水下杂物、缆绳勾挂在设备表面；下半舱为设备承载舱，所有动力模块、观测模块、供电模块都集成在这个密封舱内，舱体边缘做了圆弧过渡处理，没有突出的尖锐结构，防止在靠近礁石、水下构筑物时发生碰撞剐蹭，损坏密封结构。

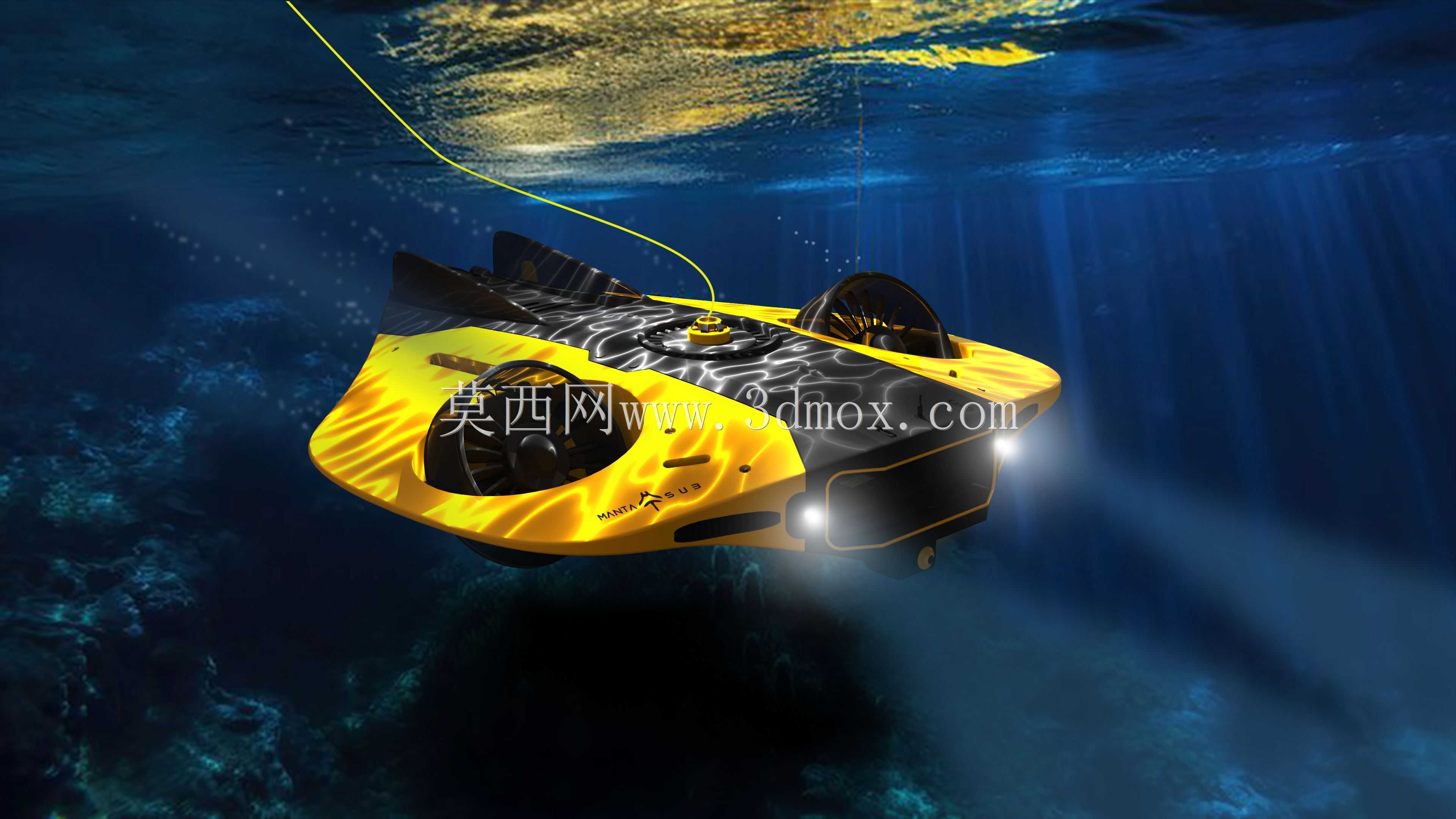

　　设备前端对称布置了两组高亮度水下照明模组，照明角度与前端观测镜头的视场角完全匹配，能够在浑浊水域、深水弱光环境下为观测设备提供足够的照明范围，不会出现照明盲区或者局部过曝的问题；照明模组外侧加装了高透耐压的透明保护罩，保护罩与舱体之间采用径向密封结构，能够承受对应作业深度的水压，不会出现渗漏问题。动力系统采用多组矢量推进布局，除了尾部的主推进单元提供前后方向的航行动力外，设备两侧还布置了可调角度的侧向推进单元，既可以实现设备的横向平移、原地转向，也能在水流湍急的区域提供反向推力保持设备悬停，满足定点观测、近距离探查的作业需求；所有推进器的外部都加装了弧形防护格栅，既不会影响水流进出降低推进效率，也能防止水下的水草、渔网、漂浮杂物缠绕推进桨叶，造成动力失效。

　　设备顶部设置了集成式脐带缆接口，接口采用快插式密封结构，脐带缆同时承担动力传输、信号回传、设备回收牵引的作用，接口位置做了凸起的导流防护结构，避免脐带缆在设备航行时与外壳摩擦造成缆线破损，也能防止接口位置被水下碰撞损坏。设备整体的外形尺寸控制在小型作业级水下机器人的适配范围内，宽度与长度的比例经过流体仿真优化，在保证内部有足够空间搭载观测模块、传感模块的前提下，尽可能压缩整体高度，降低设备在水下的迎流面积，减少航行时的能耗，提升续航能力；安装边界方面，设备底部预留了标准化的载荷安装接口，可以根据不同作业需求快速更换水下机械手、声呐探测头、水质采样模块等不同作业附件，接口的密封结构与主体舱体保持一致的耐压等级，不需要额外做密封改装就能直接适配。

　　从结构设计的细节来看，外壳的所有拼接缝都采用了止口加密封圈的密封形式，拼接位置的螺栓采用均匀对称布置，保证密封面的压力均匀，不会出现局部密封失效的问题；设备整体的重心设计在浮心的正下方，即使在航行中遇到突发的水流冲击或者碰撞，也能自动回正到水平姿态，不会出现倒扣失控的情况。设备表面的黄黑配色不是单纯的外观设计，黄色部分采用高可见度的耐压涂层，在水下环境中能够被作业人员清晰识别，方便回收时快速定位设备位置，黑色部分为耐磨防滑的涂层区域，主要布置在设备容易发生碰撞、剐蹭的边缘位置，提升外壳的抗磨损能力，延长设备的使用寿命。在实际作业场景中，这款设备可以适配水库坝体检测、水下管线巡检、近海水产养殖区探查、水下搜救辅助等多种作业需求，不需要对主体结构做大幅改装，只需要更换前端的作业载荷就能完成不同的任务，整体结构的模块化设计也降低了后期的维护成本，当某个模块出现故障时，可以单独拆解更换，不需要拆解整个密封舱，减少维护时破坏密封结构的风险。
