氢燃料电池垂直起降固定翼无人机结构

这款氢动力垂直起降固定翼无人机的结构设计，核心瞄准长航时低空作业场景的实际痛点，解决传统纯电无人机续航不足、油动无人机运维复杂且排放污染的问题，可适配大范围测绘、林区巡检、边境巡逻、应急通信中继等需要长时间滞空的作业任务。从动力架构来看，整机采用双电动机搭配氢燃料电池的动力方案，区别于常规锂电动力的无人机，这套动力系统不需要依赖大重量的锂电池组储能，而是通过高压储氢罐携带气态氢，配合燃料电池电堆将化学能直接转化为电能驱动电机，能量转换效率远高于传统燃油动力系统，且反应产物仅为水，作业过程无碳排放，适合在自然保护区、城市上空等对排放有严格要求的区域执行任务。

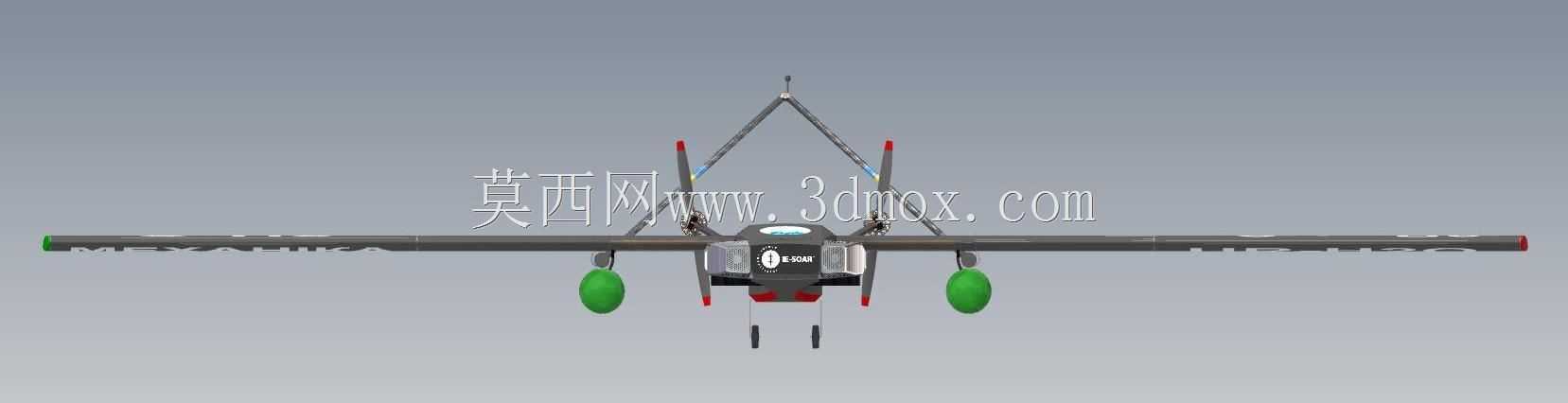

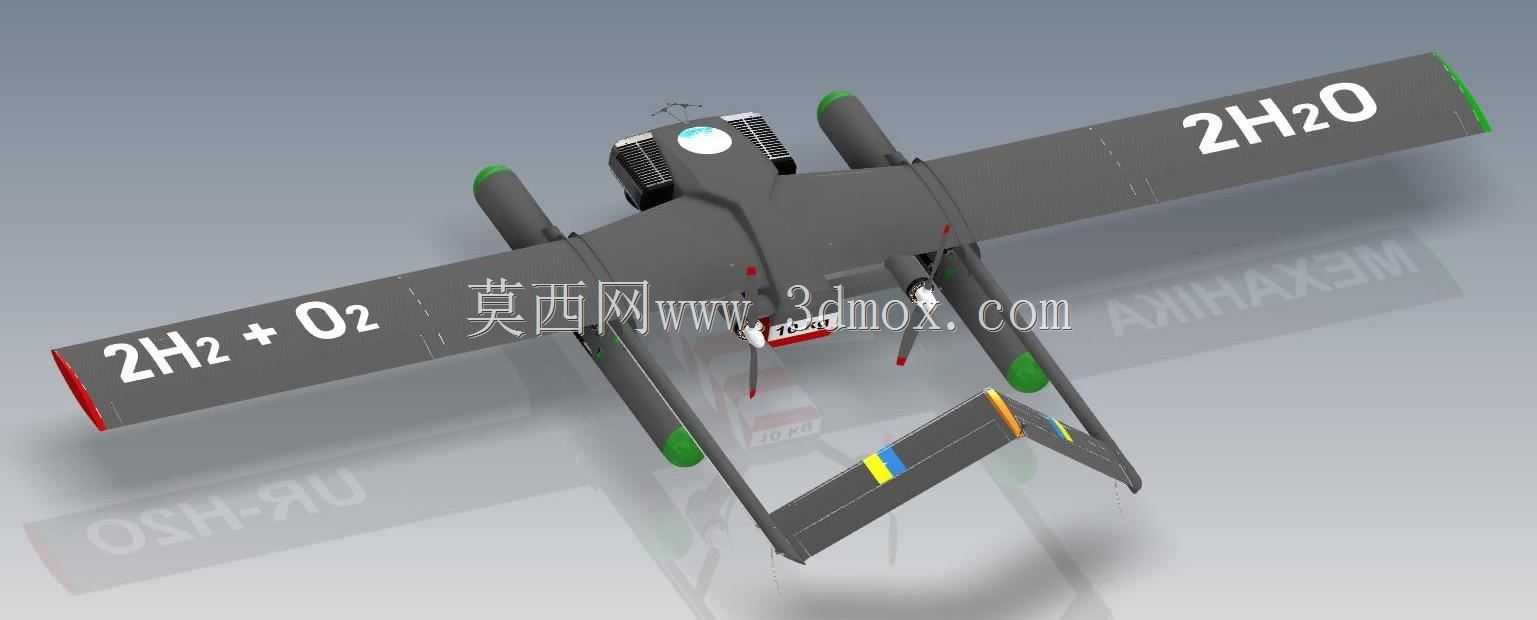

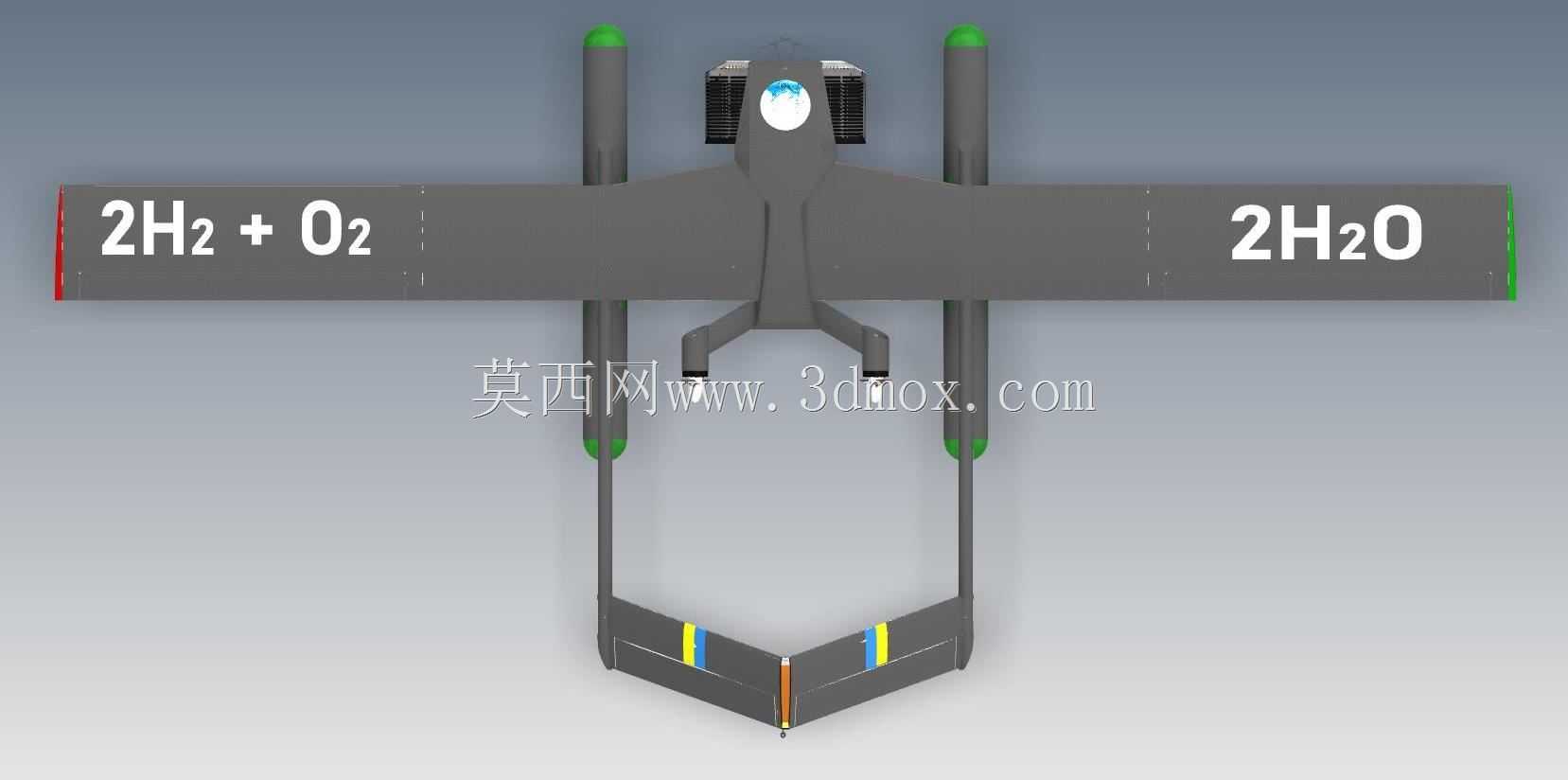

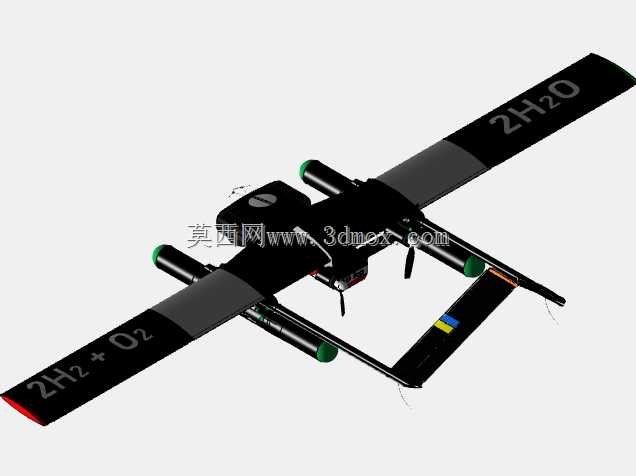

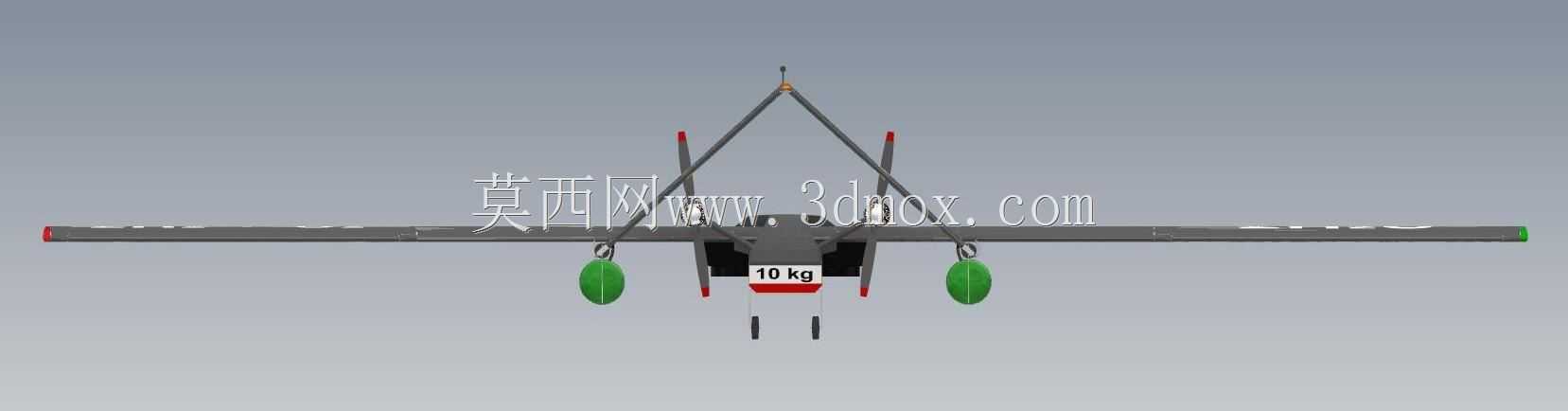

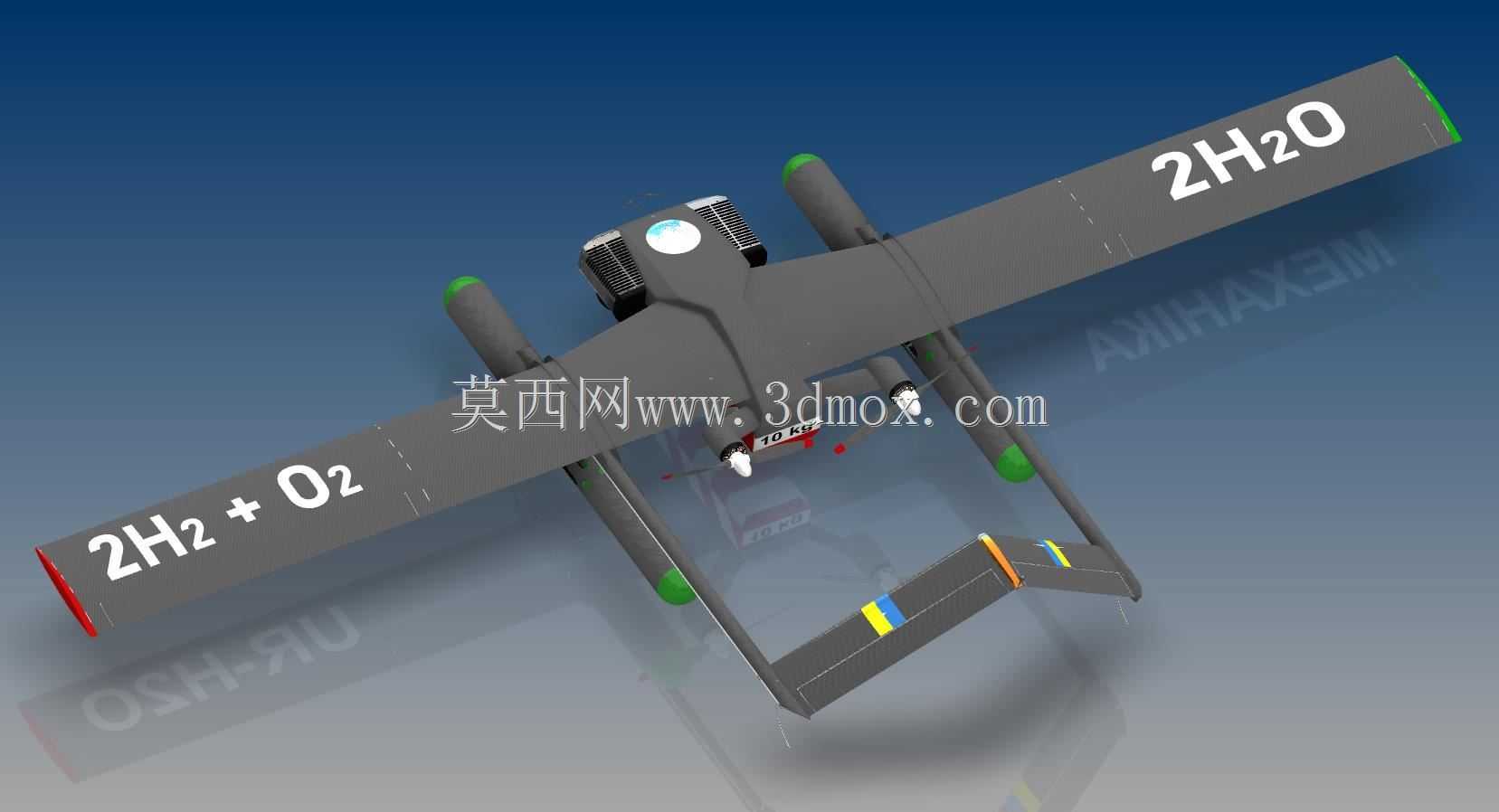

设计过程中首先考虑了垂直起降与固定翼巡航的工况切换需求，整机采用尾撑式双尾撑布局，机翼为大展弦比平直翼设计，在低速巡航状态下能够获得更高的升阻比，降低巡航阶段的动力消耗。垂直起降阶段，布置在机翼前后的升力电机提供垂直方向的升力，不需要依赖跑道即可完成起降，能够在山区、舰船甲板、野外临时起降点等无平整跑道的场景部署；当爬升到预定巡航高度后，动力系统切换为巡航电机驱动推进螺旋桨的模式，此时机翼提供主要升力，升力电机停止工作并锁定桨叶，降低飞行阻力，进入高效巡航状态。

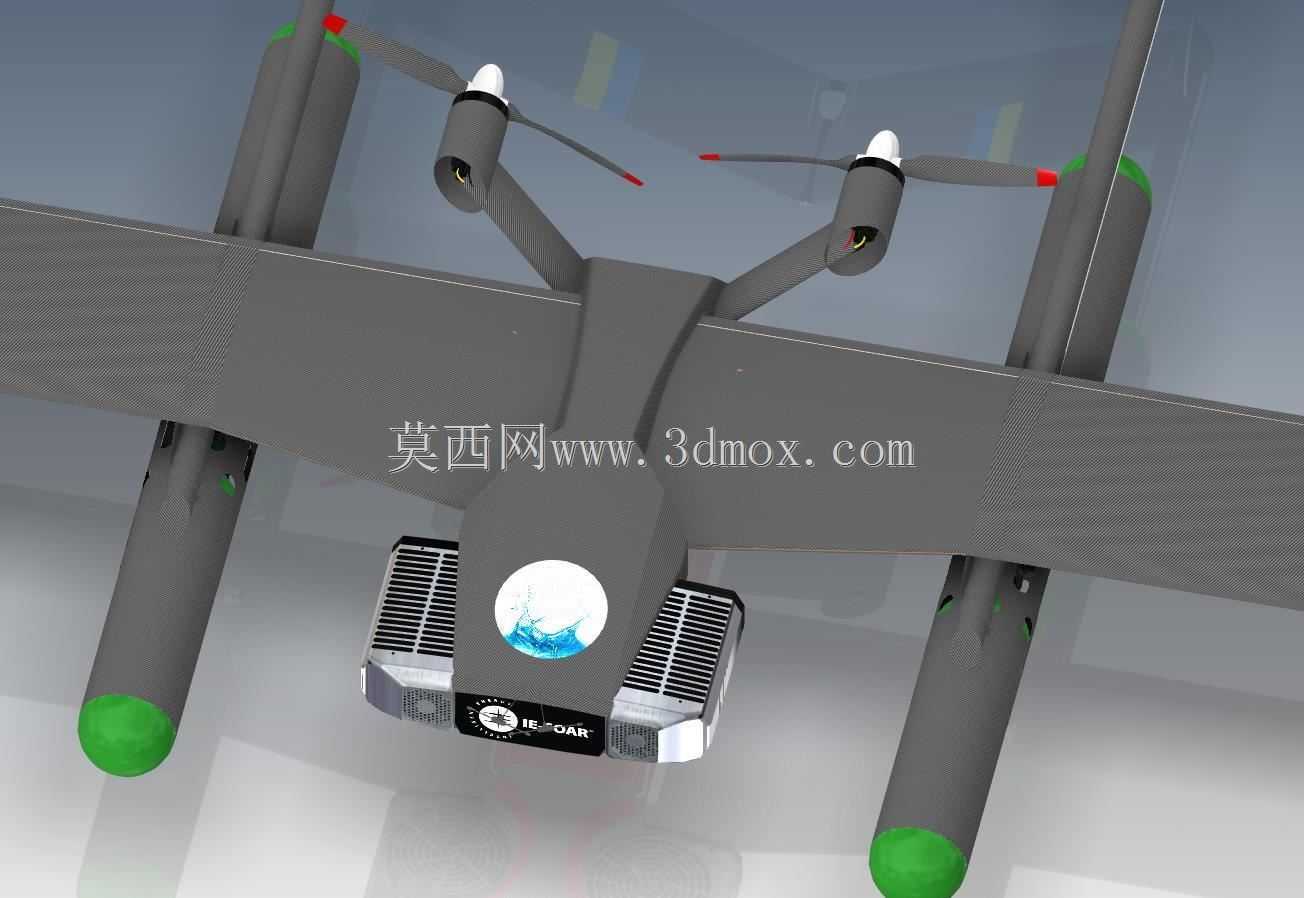

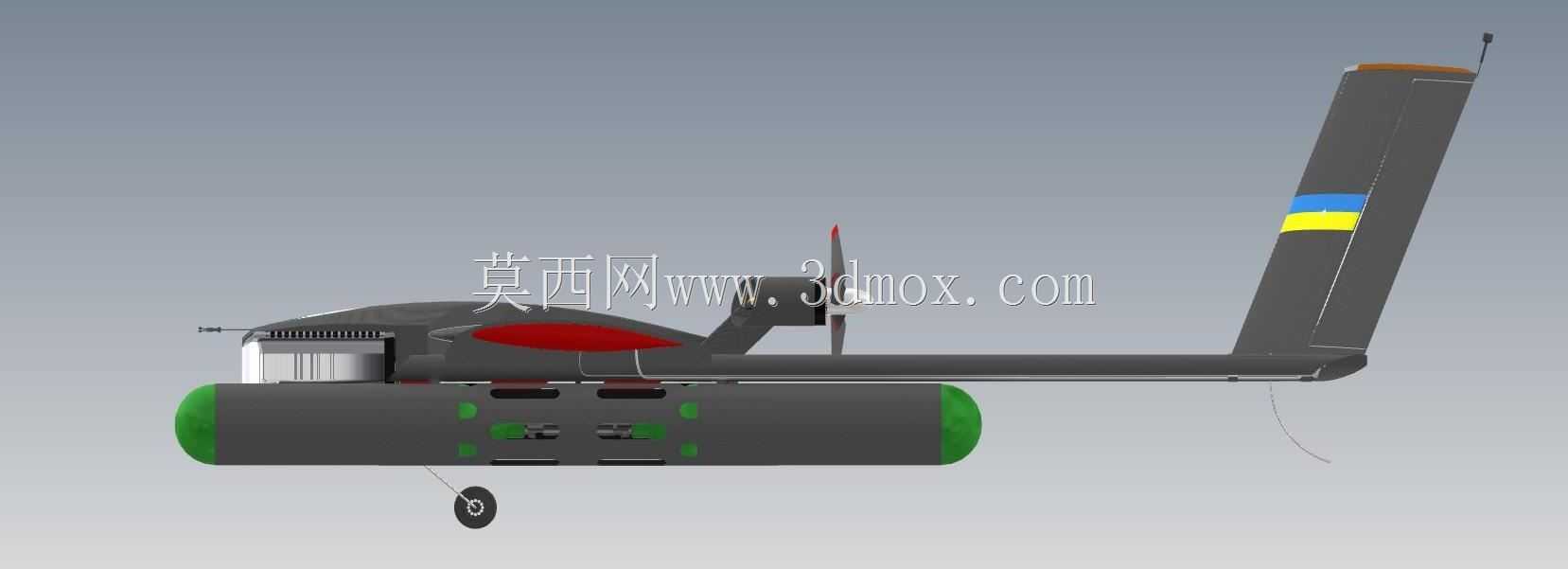

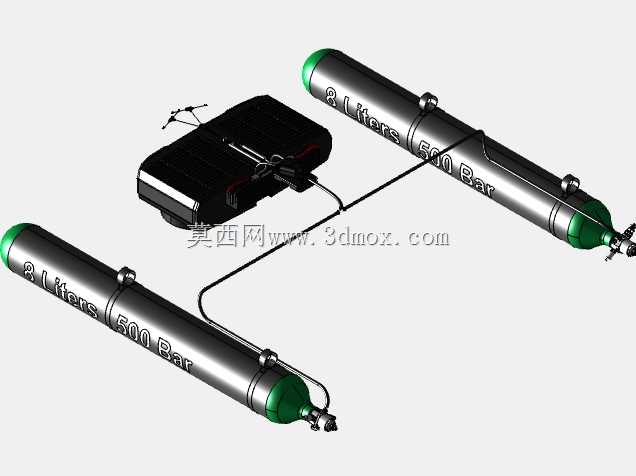

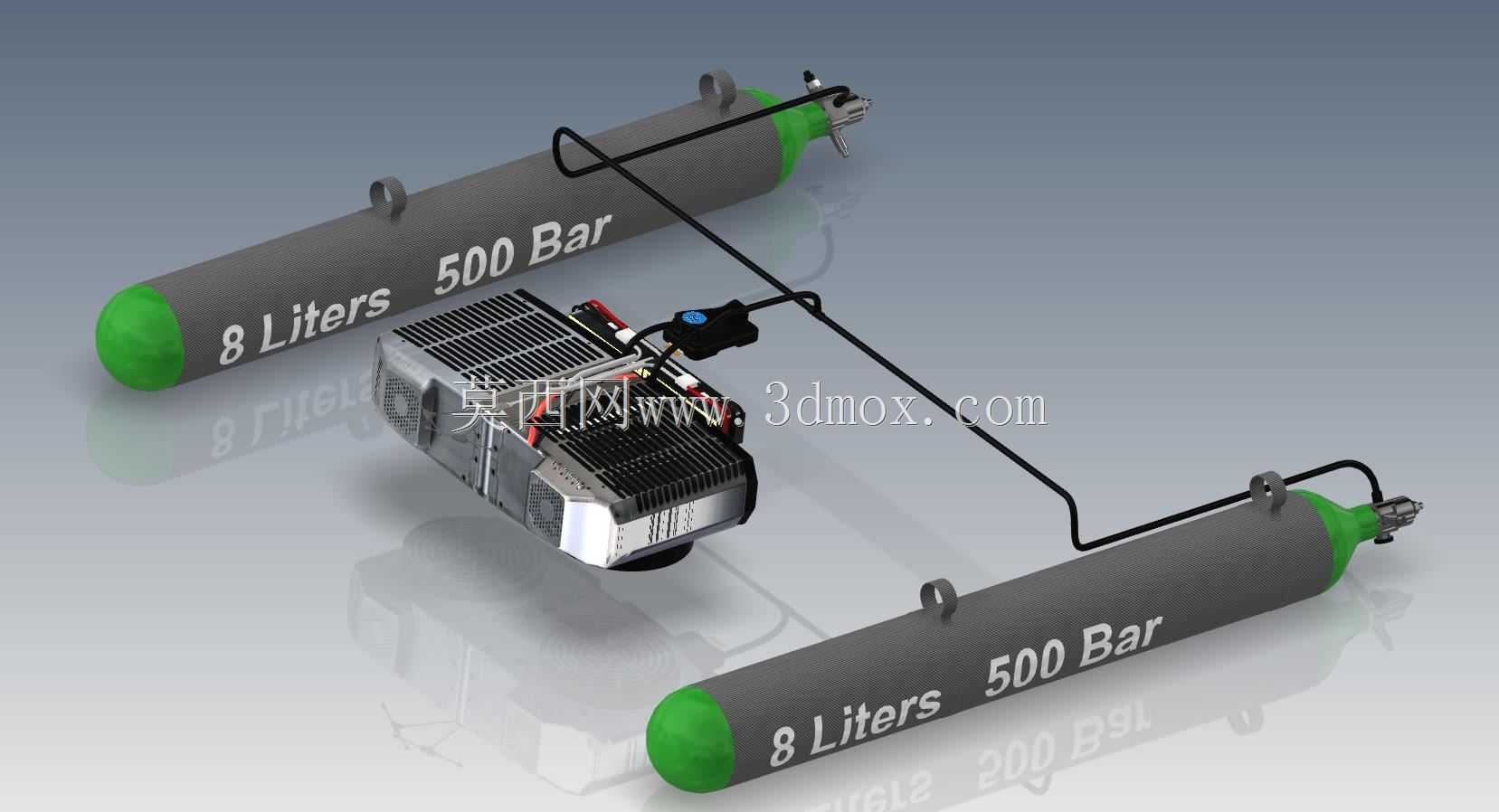

从结构安装边界来看，整机起飞重量控制在35kg级别，属于小型工业级无人机范畴，储氢系统采用4只高压储氢瓶对称布置在机翼两侧的短舱内，单瓶容积3.8升，额定储氢压力379bar，总共可储存3795.3g氢气，配合额定功率2.4kW的IE-SOAR氢燃料电池电堆，在巡航状态下电堆输出功率维持在0.4-0.5kW区间，仅为额定功率的两成左右，能够让燃料电池工作在最高效的输出区间，整套动力系统的续航时长可以达到7小时，按照110km/h的巡航速度计算，理论作业半径能够覆盖近400km的范围，远超过同级别锂电无人机的作业半径。

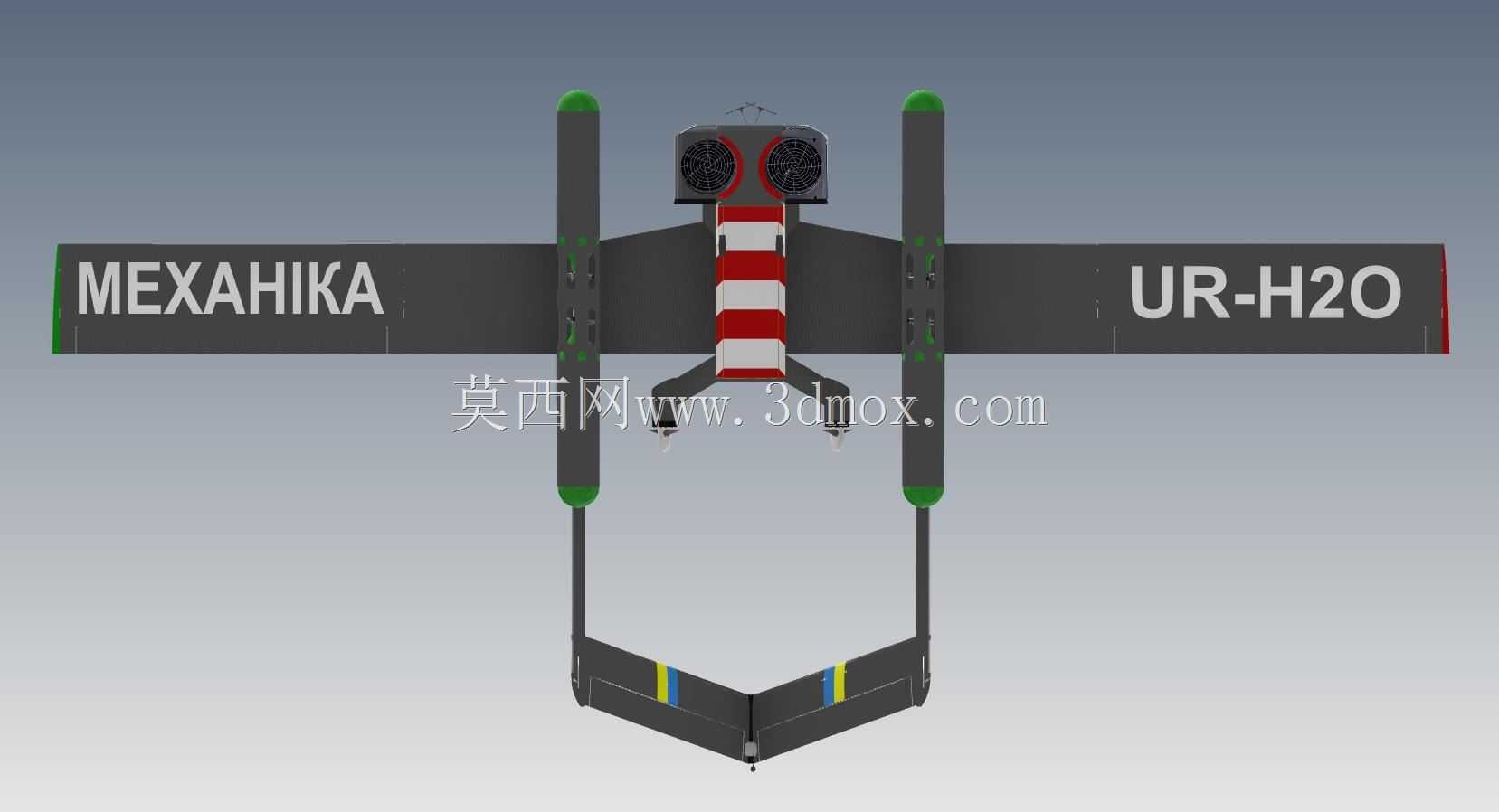

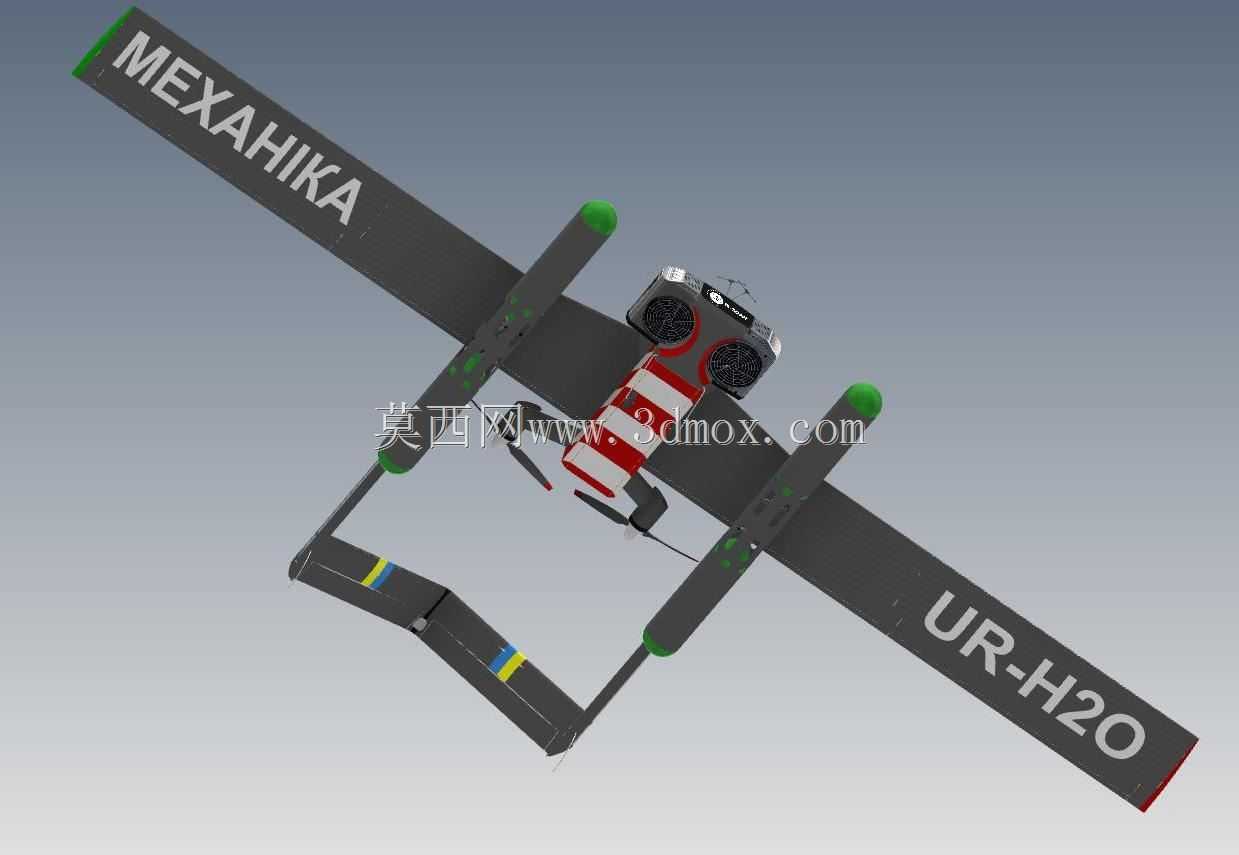

结构细节设计上，机翼两端的翼尖设置了绿色的防撞缓冲结构，在垂直起降阶段如果发生轻微擦碰，能够吸收冲击能量避免机翼主体结构受损；尾翼采用连接双尾撑的一体式平尾加垂尾设计，垂尾上布置了不同颜色的标识条，方便地面操作人员在远距离飞行时快速识别无人机的飞行姿态；机身中部的设备舱预留了充足的载荷安装空间，可以根据不同的作业任务更换航拍相机、多光谱传感器、通信中继设备等不同的任务载荷，设备舱采用快拆结构设计，不需要复杂工具即可完成载荷的更换与调试，提升外场作业的部署效率。

气动设计阶段针对垂直起降阶段的下洗气流干扰做了专门优化，升力电机的安装位置避开了机翼与尾翼的主要气流干扰区，避免垂直起降阶段升力电机的下洗气流打在机翼或尾翼上形成紊流，影响起降阶段的姿态稳定性；巡航状态下的整机重心经过多轮配平调整，让重心落在机翼气动焦点的合适位置，保证巡航阶段的纵向静稳定性，降低飞控系统的配平负担，减少巡航阶段的动力消耗。机身与尾撑的连接结构采用碳纤维复合材料加工，在保证结构强度的前提下尽可能降低结构重量，让更多的重量配额可以分配给储氢系统与任务载荷，提升整机的有效载荷能力。

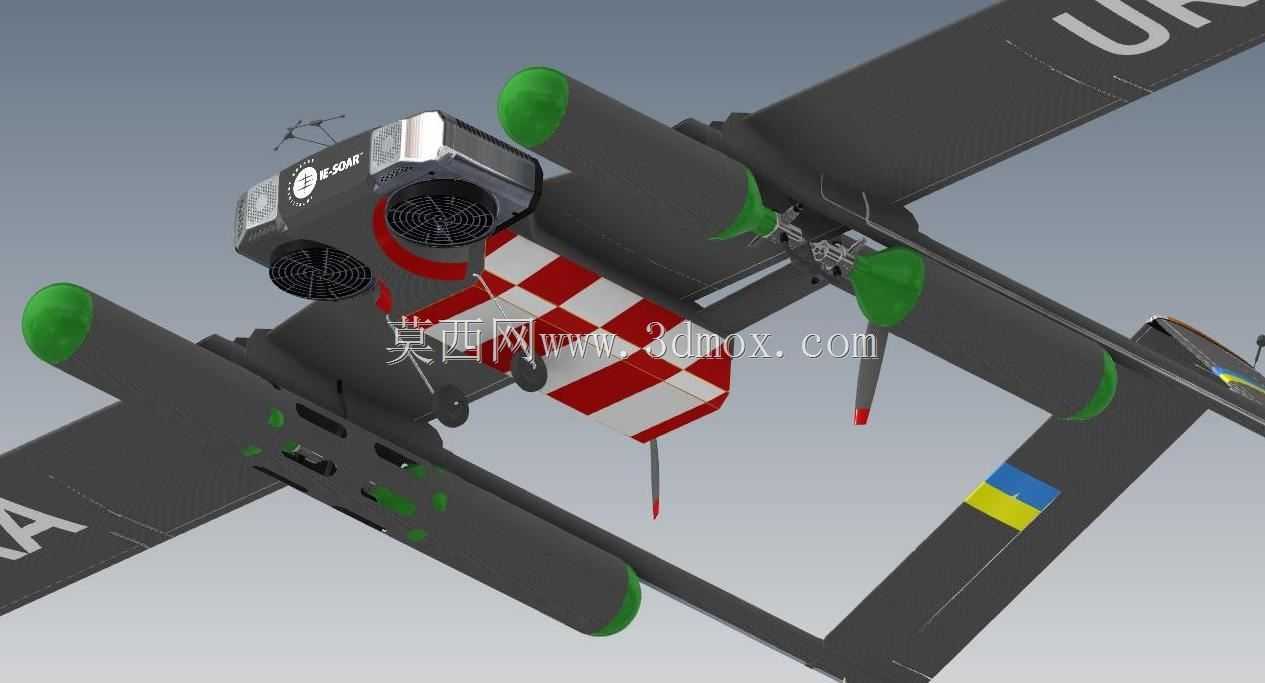

动力系统的散热结构布置在机身前部的电机舱位置，利用巡航阶段的迎面气流为燃料电池电堆与电机提供散热，不需要额外设置大功率散热风扇，进一步降低了整机的寄生功耗；储氢瓶的安装支架采用快锁设计，外场作业时可以快速完成满氢瓶的更换，不需要等待充能过程，相比锂电无人机需要长时间充电的特性，能够大幅提升高频次作业场景下的出动效率。整机的管路与线路全部布置在结构内部，避免外露的管线在飞行过程中产生额外阻力，同时也能够防止野外作业时树枝、沙尘等对外露管线造成损伤，提升整机的环境适应能力。
