多工位同步定心夹持卡盘结构

项目分类:工装 发布时间:2025-02-20 ID:942001
  • 多工位同步定心夹持卡盘结构
  • 多工位同步定心夹持卡盘结构
  • 多工位同步定心夹持卡盘结构
  • 多工位同步定心夹持卡盘结构
  • 多工位同步定心夹持卡盘结构

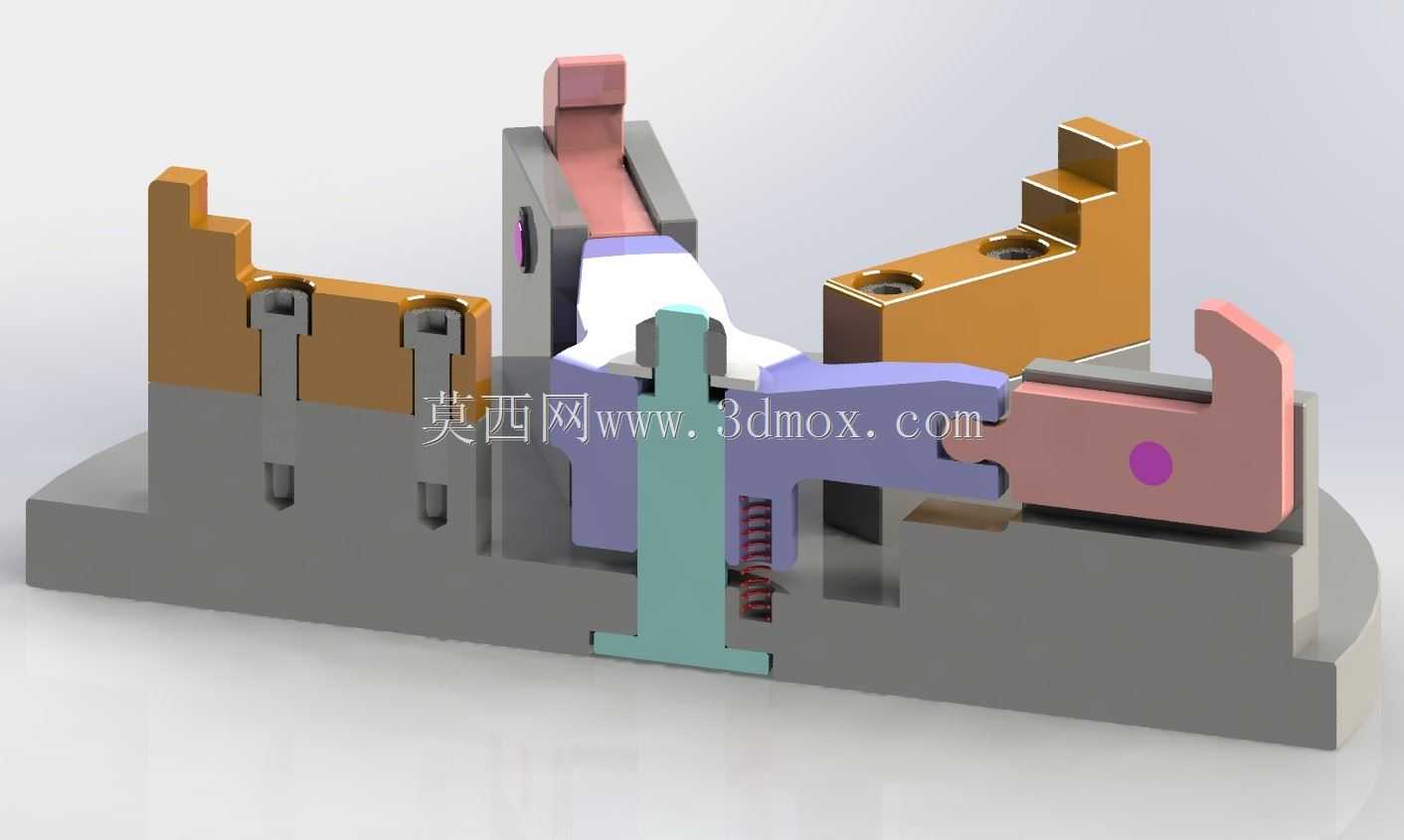

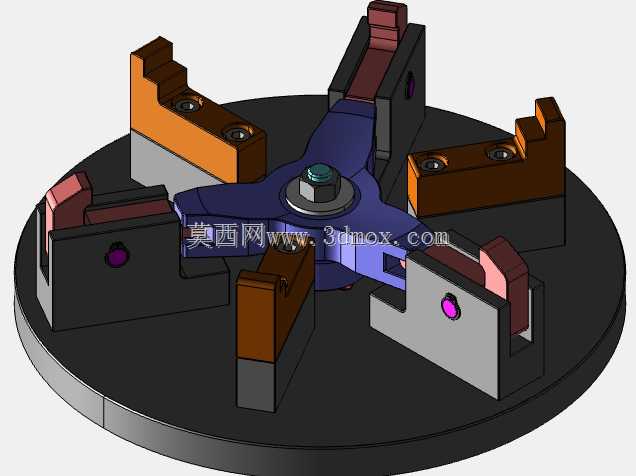

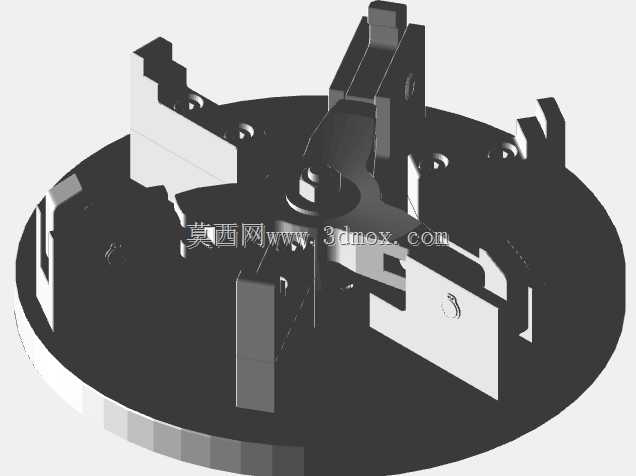

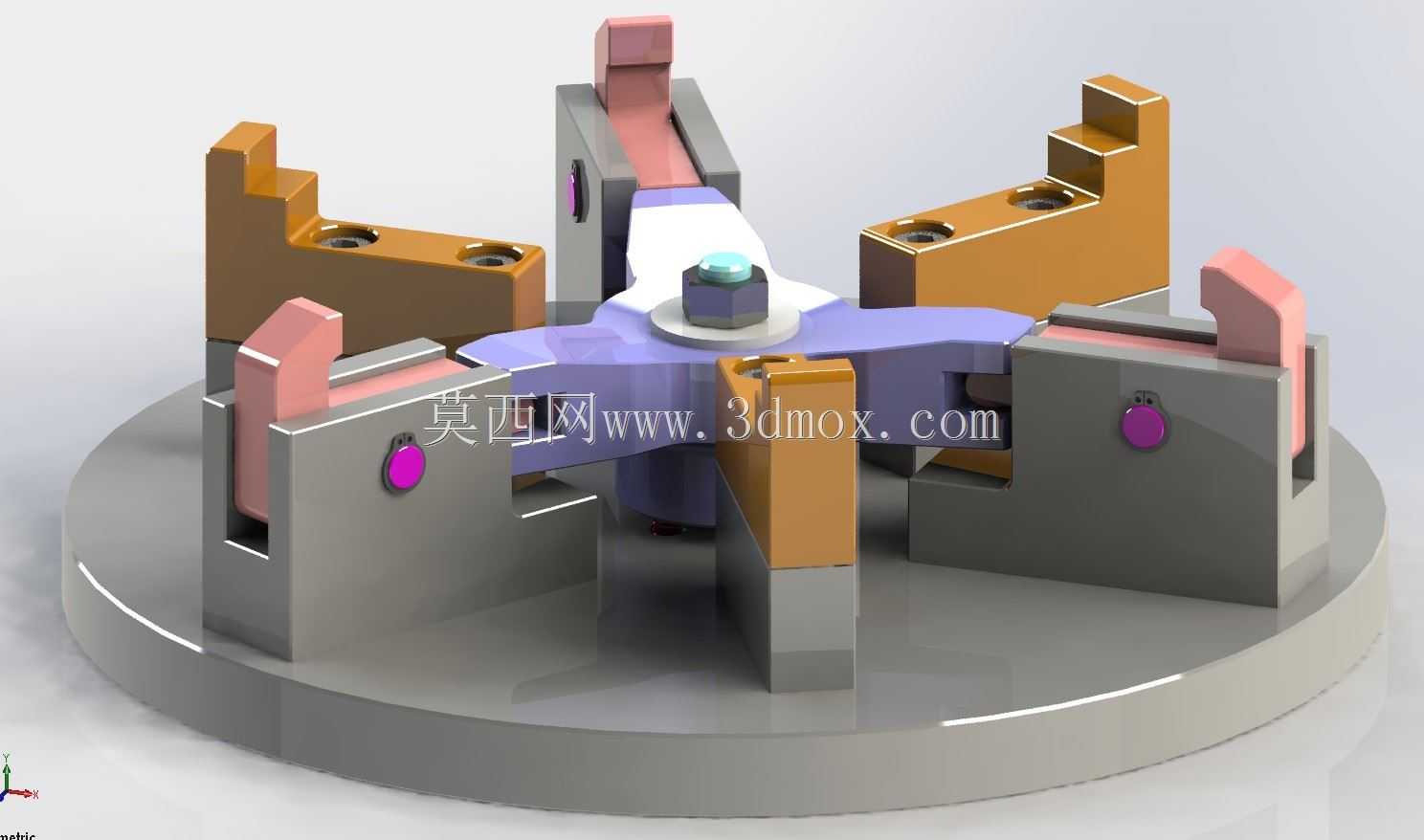

  这类多爪同步夹持结构,常应用于机加工工序的工件装夹环节,也可适配自动化装配线的工件定位工位,覆盖圆形、正多边形类坯料的内撑、外夹两种装夹需求,在车床二次加工、磨床精密定位、焊接工位工件固定场景中都能见到同类结构的应用。从实际使用逻辑来看,该结构核心是通过中心的驱动件联动周向均匀分布的夹爪,实现所有夹爪的同步径向移动,保证夹持过程中工件的中心与卡盘基准轴线重合,避免单爪调整带来的定心偏差,减少装夹找正的辅助时间。结构内部通过齿轮、凸轮与弹簧的配合传递动力,中心的旋转驱动件带动周向的小齿轮转动,进而推动带斜槽的滑座沿径向导轨移动,夹爪安装在滑座端部,可根据工件外形更换不同的夹持端头,适配不同直径范围的工件装夹。

  拉杆结构集成在中心驱动位置,可对接机床的液压、气动驱动接口,也可适配手动锁紧的操作模式,弹簧部件布置在滑座与底座之间,用于驱动松开动作时的滑座复位,避免夹爪卡滞无法退回的问题。底座采用圆盘式安装结构,底部预留标准的安装止口与螺栓孔位,可直接适配通用机床的工作台安装接口,整体安装边界的同轴度公差控制在0.02mm以内,保证装夹后的工件回转精度。夹爪的滑动面采用斜楔式配合,斜度设置为7度,既保证夹持状态下的自锁性能,避免加工过程中夹持力衰减导致工件飞出,又能保证驱动过程中力的放大效果,用较小的驱动端输入力即可获得足够的夹持力。夹爪的夹持面设计有可更换的硬质合金垫块,针对不同材质的工件可更换不同齿形、不同材质的垫块,比如加工铝件时采用光面尼龙垫块避免夹伤工件表面,加工钢件时采用带齿的硬质合金垫块增大夹持摩擦力。周向共布置五个夹爪,相比传统三爪卡盘,五爪结构对薄壁环形工件的夹持力分布更均匀,可减少薄壁件装夹带来的变形量,夹持时每个夹爪的受力差控制在5%以内,避免局部受力过大导致的工件圆度超差。夹爪的行程设计为单爪15mm径向移动量,适配的工件夹持直径范围覆盖80mm到180mm,内撑模式下可适配内孔直径60mm到150mm的环形工件。

  底座上的导轨槽采用整体铣削成型,滑座与导轨槽的配合间隙控制在0.01mm以内,滑动面做淬火处理,硬度达到HRC55以上,保证长期使用后的磨损量在允许范围内,维持夹持精度。结构中的小齿轮采用40Cr材质调质处理,与中心驱动轮的啮合侧隙控制在0.05mm以内,避免反向传动间隙带来的夹爪同步误差,凸轮曲面采用线切割精加工,保证每个滑座的移动量一致性,五个夹爪的位置度公差控制在0.015mm以内。弹簧部件采用矩形截面的压缩弹簧,复位力设置为每个滑座15N,保证松开状态下所有夹爪能同步退回初始位置,不会出现个别夹爪滞留影响工件上下料的问题。顶部的锁紧螺母用于调整中心驱动件的轴向间隙,长期使用出现磨损后可通过调整螺母间隙补偿磨损量,延长结构的使用寿命,无需整体更换部件。在实际装配调试时,需要先将所有滑座装入底座导轨槽,再依次装入小齿轮、中心驱动件,调整每个夹爪的初始位置一致性,保证空行程状态下所有夹爪的端面到中心的距离差不超过0.02mm,再安装复位弹簧与端盖,最后进行夹持力与定心精度的测试,测试时采用标准芯棒检测夹持后的径向跳动,要求在100mm测量长度上跳动不超过0.02mm。

  这类结构相比普通三爪卡盘,在薄壁件、易变形工件的加工场景中优势明显,均匀分布的夹持点可将夹紧力分散到工件圆周的多个位置,降低单点压强,减少装夹变形,同时同步驱动的模式无需逐个调整夹爪位置,装夹效率比手动四爪单动卡盘提升60%以上。在自动化生产线应用时,可将中心驱动接口对接气动回转缸,实现自动夹紧松开动作,配合上下料机械手完成工件的自动装夹,适配无人化加工的生产需求。夹爪的模块化设计也降低了后期维护成本,单个夹爪磨损后可单独更换,无需拆卸整个卡盘结构,夹持端头的快换结构可在1分钟内完成不同端头的更换,适配多品种小批量的生产场景。
