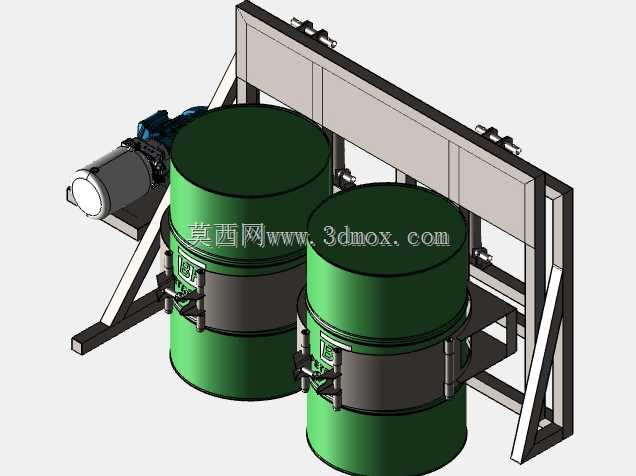

地面支撑式200L双桶气动翻转倒料装置

在化工原料仓储、涂料生产、食品粮油加工、危化品分装等涉及200L标准钢桶物料周转的作业场景里，传统单桶人工翻转倒料不仅劳动强度大，桶身晃动带来的物料泼洒、人员砸碰风险始终是车间安全管控的难点，尤其是处理粘稠液态物料、带腐蚀性的工业原料时，单人操作很难稳定控制倒料流速，双人配合作业又会大幅拉高单桶物料的转运工时。这套双桶位的气动翻转装置，就是针对地面安装场景做的定制化结构设计，整套机架直接落地固定，不需要额外搭建高空操作平台，从安装边界上就适配多数老旧厂房、临时仓储点的地面承重条件，不需要对现有车间地坪做大规模改造。

从结构逻辑上看，整套装置的支撑框架采用矩形钢管焊接成型，后侧的立式支撑梁作为翻转驱动组件的安装基座，两侧斜向支撑筋直接落地与底部的横向安装脚座焊接为整体，安装时只需要在混凝土地面打膨胀螺栓固定脚座即可，整体安装占地宽度控制在两个200L桶并排摆放的尺寸基础上单侧预留300mm的操作维护空间，纵深方向从驱动电机安装端到桶体最外侧的距离不超过1.8米，不会占用过多车间通道面积。夹持机构采用环抱式卡箍结构，针对200L标准钢桶的中部加强筋位置做了定位卡槽，卡箍内侧贴有防滑橡胶垫，夹紧动作由气动推杆驱动，桶体放入定位托架后触发气阀即可自动抱紧，避免翻转过程中桶体滑脱，每个工位的卡箍都做了独立的气路控制，可以单独完成单桶的翻转锁紧动作，也可以双桶同步作业匹配大流量分装的产能需求。

驱动端采用气动马达搭配减速齿轮组的动力方案，相比电动驱动，气动组件在有易燃易爆挥发气体的化工仓储场景里安全性更高，不会产生电火花引爆挥发物料，翻转转速可以通过气路调压阀做无级调节，操作人员可以根据物料的粘稠度调整倒料速度，避免粘稠物料快速倾倒时涌溅，也能防止流动性好的溶剂类物料倒料过慢拖慢作业节奏。翻转角度的限位通过机械挡块配合气路行程阀实现，最大翻转角度可以达到135度，能够保证桶内残留物料完全倾倒干净，不会在桶底留存余料造成物料浪费，回位时同样有缓冲气路控制，避免桶体回位时撞击托架产生噪音或者磕碰桶身漆面。

设计阶段特意考虑了地面操作的人机工程学，桶体放置位的高度与车间常用的手动液压叉车抬升高度匹配，操作人员不需要额外抬升桶体，用叉车直接把满料桶运到装置旁，推入夹持托架即可完成上料，倒料完成后空桶可以直接用叉车拉走，全程不需要人工搬抬桶体，大幅降低腰背部劳损的职业伤害风险。两个并排的工位可以交替作业，一个工位倒料时另一个工位可以完成上料、锁紧的准备动作，相比单桶翻转装置，单位时间内的物料处理效率可以提升近一倍，同时双桶共用一套支撑框架和动力气源管路，相比采购两台单桶翻转设备，整体占地面积更小，气路布线更简洁，后期维护的备件种类也更少。

夹持托架的下方做了可调节的定位支撑脚，可以根据不同厂家生产的200L钢桶的高度误差做上下20mm的微调，保证卡箍始终对准桶身的中部加强筋位置，避免夹到桶身的薄钢板区域造成桶体变形。整套装置的气动管路全部布置在框架钢管的内侧，不会外露在操作区域，避免日常作业时叉车剐蹭、物料滴落腐蚀气管，气路控制按钮集中安装在机架侧面的操作盒上，操作位置距离桶体翻转区域有600mm的安全距离，操作人员站在安全区域即可完成全部操作，不需要靠近翻转的桶体，进一步降低作业风险。在实际产线适配中，这套装置可以直接对接下方的物料接料槽、输送管道或者分装工位，不需要额外做高度转接，翻转倒料的出料口位置高度可以根据接料设备的高度做定制调整，适配不同产线的布局需求。
