多工位级进冲压成型工装结构设计

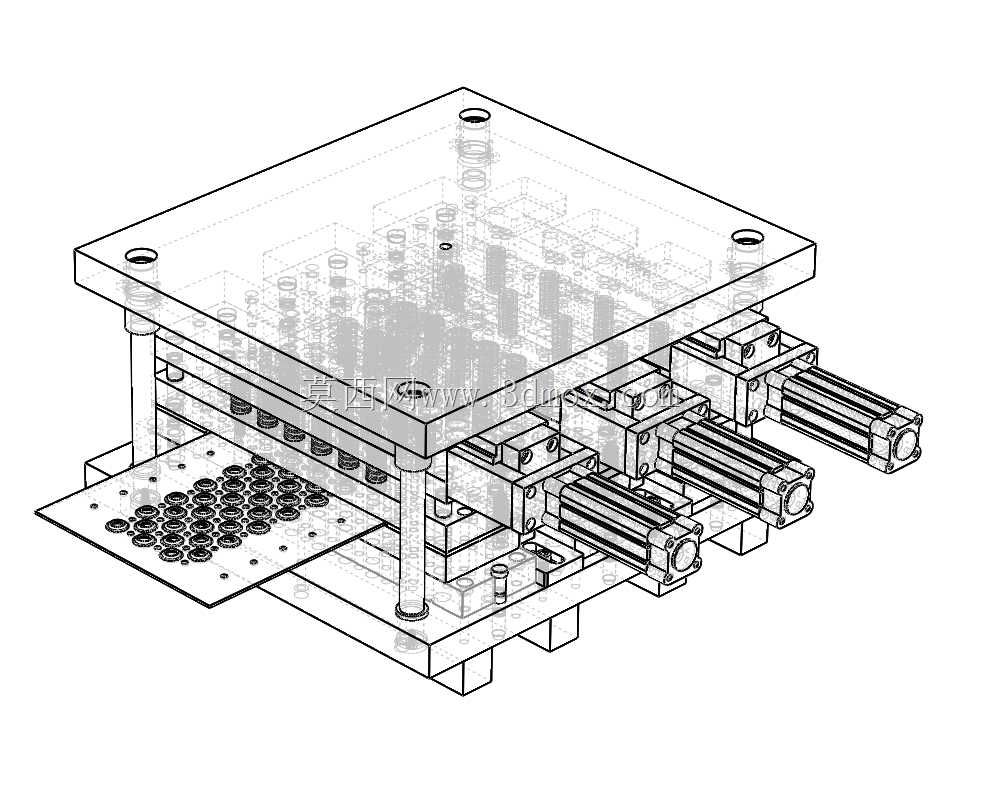

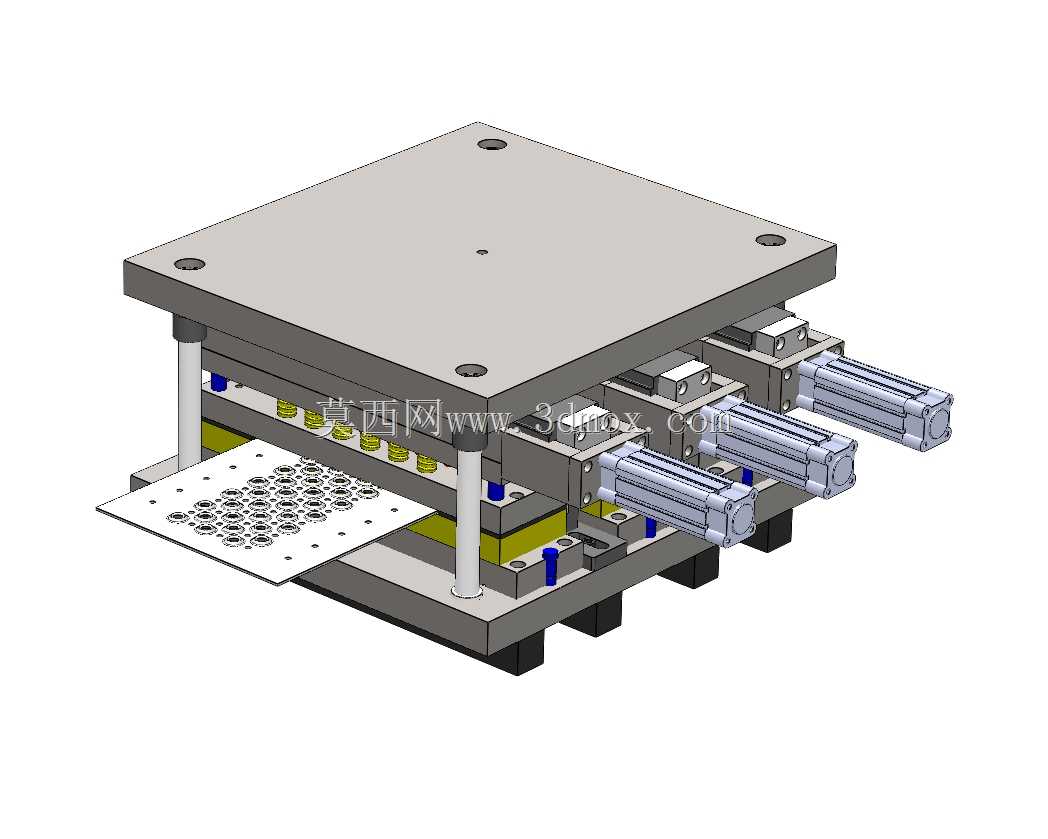

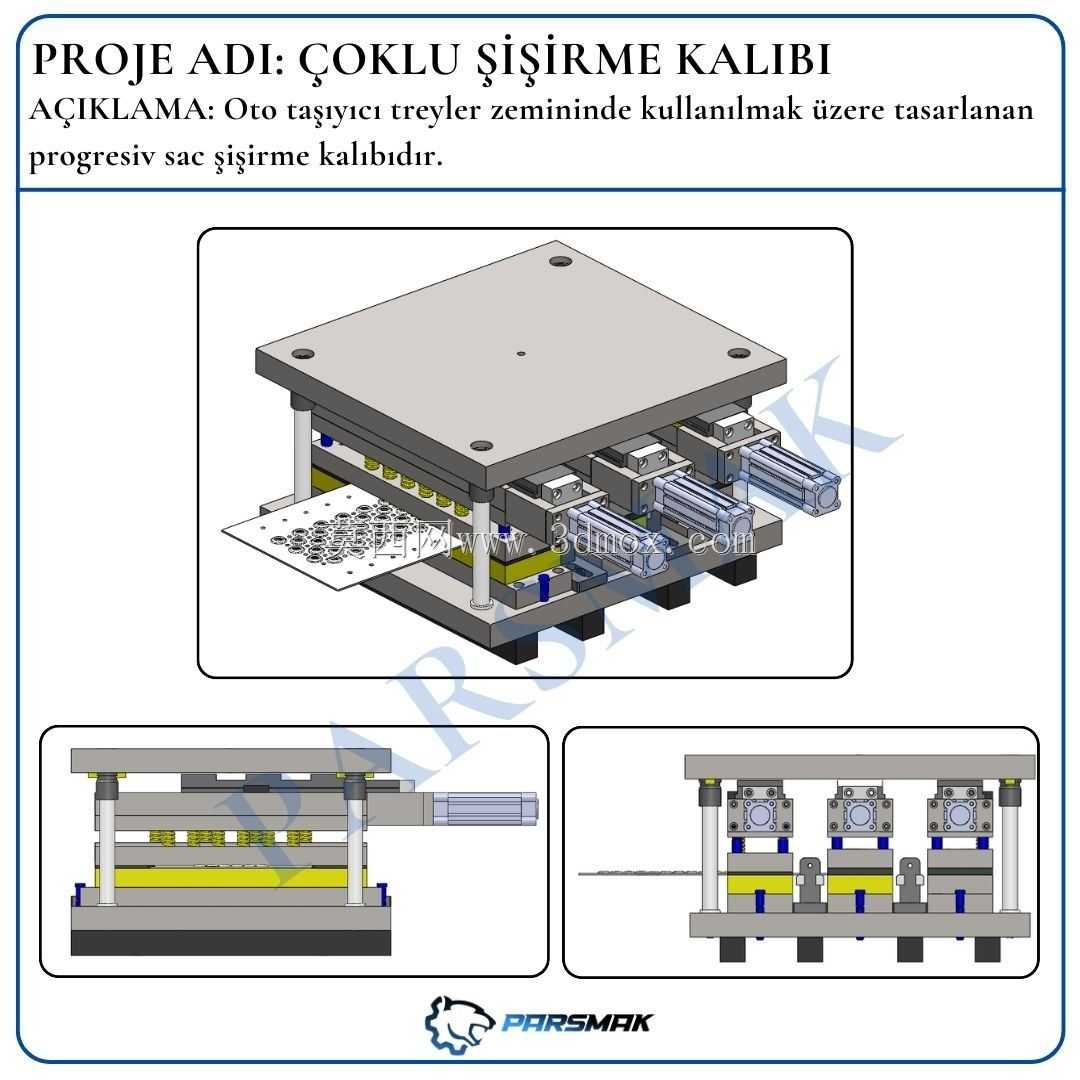

　　这套级进式冲压成型工装，主要面向中小尺寸带阵列特征钣金件的连续冲压生产场景，常见于电子接插件、小型五金结构件、家电内部钣金配件的批量加工环节，适配常规开式机械压力机的安装接口，可在单台设备上完成多道冲压工序的连续作业，减少工序间工件转运带来的定位误差与周转耗时。从结构布局来看，整套工装采用上下模座对合的经典模架结构，四角配置导柱导套组件提供合模导向，导柱选用高碳铬轴承钢材质，表面经淬火处理后硬度可达HRC58-62，配合铜合金导套可保证长期往复冲压过程中的导向精度，避免上下模错位啃模。

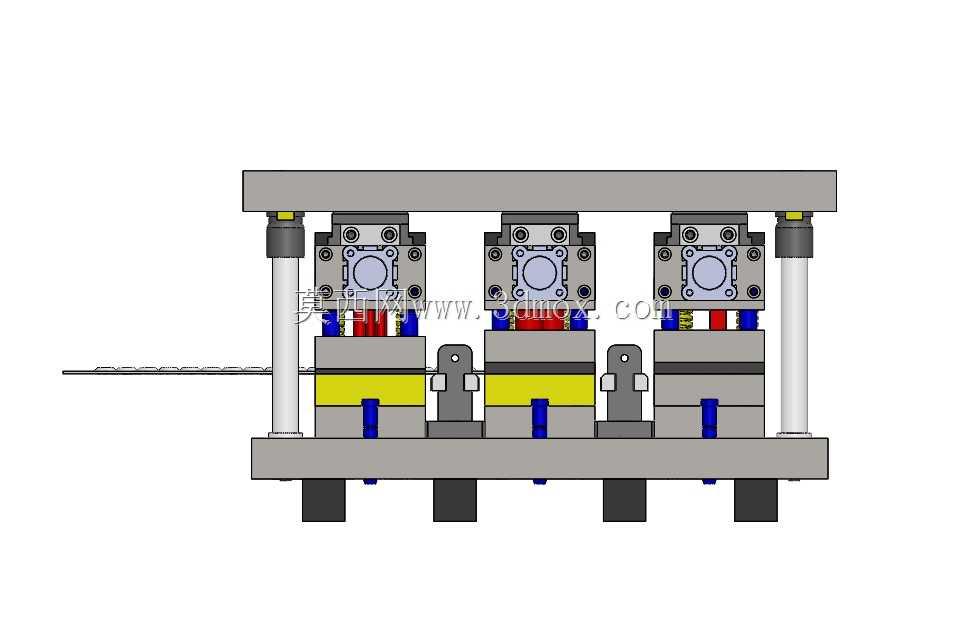

　　上模部分集成了多组独立冲压工位，沿送料方向依次排布冲裁、成型、精整、落料等工序单元，每个工位的凸模均采用快换式固定结构，通过压板与螺钉锁紧在模座上，后期维护更换易损件时无需拆解整套模架，可大幅缩短停机换模时间。下模部分对应设置凹模镶块与定位组件，送料侧配置带导向槽的浮升销，可在开模状态下将带料抬离凹模平面，配合送料机构实现带料的步距精准送进，步距定位误差可控制在0.02mm以内，保证各工位冲压位置的一致性。工装的驱动侧配置了三组独立的气缸组件，分别对应不同工位的侧向抽芯与压料动作，气缸行程根据成型特征的抽拔距离设定，可在合模前完成侧向压料、开模后完成抽芯让位，避免成型特征在开模过程中被拉伤。

　　成型工位对应的凸凹模间隙根据加工板材厚度设定，常规适配0.3-1.2mm厚度的冷轧钢板、铝板等常用钣金材料，间隙取值为板材厚度的5%-8%，可保证成型后工件无毛刺、无拉裂缺陷。从安装边界来看，整套工装的闭合高度适配常规25t-63t开式压力机的安装参数，模座周圈设置的U型安装槽可适配不同压力机的T型槽间距，无需额外加工转接板即可完成安装固定。下模座底部设置有排料缺口，冲压产生的边角废料可通过缺口直接落入设备下方的废料收集槽，无需人工定期清理模面废料。

　　设计过程中针对阵列排布的多孔成型特征，采用了分体式凹模镶块结构，每个特征对应的凹模单元可单独更换，避免局部磨损后更换整块凹模带来的成本浪费，同时在各成型工位周边设置了独立的弹性压料板，压料力通过矩形弹簧提供，可在冲压前将带料压紧在凹模表面，避免冲压过程中带料窜动导致的成型位置偏移。整套工装的送料方向设置在模架的前侧，可适配滚轮送料机、伺服送料机等常规自动化送料装置，接入送料信号后可实现全程无人化连续冲压，单冲程生产节拍可达60-80次/分钟，相比单工序模生产效率提升4倍以上，同时可减少人工操作带来的安全风险。针对带料的定位，在送料起始端设置了初始定位销，后续步距通过导正销插入带料上的预冲工艺孔实现精定位，可消除送料机构的累积步距误差，保证批量生产的工件尺寸一致性。
