VSS弹匣外壳逆向结构三维数模

　　在轻武器配套零部件的结构设计与逆向开发场景中，供弹具的外壳结构直接影响供弹可靠性、部件装配兼容性以及实际使用中的抗形变能力，VSS配套弹匣外壳作为微声狙击步枪供弹系统的核心承载构件，其结构设计需要兼顾内部托弹簧、托弹板的运动空间预留，以及外部与机匣弹匣插口的装配匹配精度，同时还要满足日常携行、战术使用过程中的抗冲击、耐磨损要求。从实际使用场景来看，这类弹匣外壳主要适配VSS系列微声狙击武器，承担容纳9×39mm口径弹药、为托弹组件提供运动导向、与机匣供弹接口完成锁紧定位的核心作用，在实际作战、训练场景中，外壳需要承受反复插拔带来的摩擦损耗，以及携行过程中磕碰、挤压带来的外力载荷，因此结构设计上的刚度分配、导向槽定位精度、锁紧卡扣的形位公差都直接影响整枪的供弹故障率。

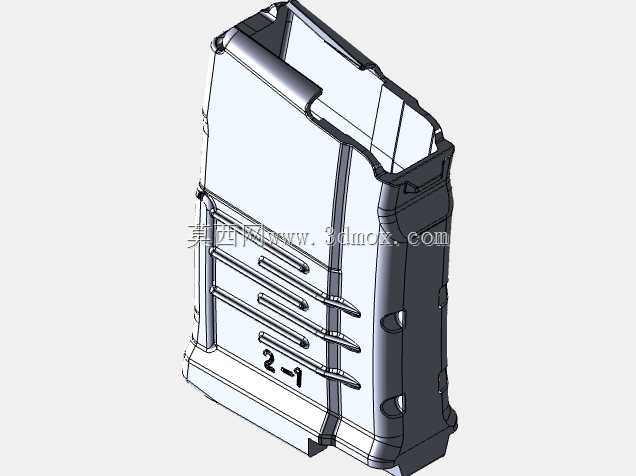

　　从结构设计思路来看，该外壳采用一体化的长条形腔体结构，整体轮廓遵循VSS弹匣的弯形弧度设计，适配9mm亚音速弹的锥度特性，保证弹药在腔体内双排排列时的姿态稳定，避免供弹过程中出现卡滞、顶弹故障。外壳侧壁设置有多道横向加强筋，这些加强筋并非单纯的装饰结构，一方面可以在不显著增加壳体壁厚的前提下提升整体结构刚度，降低外力挤压下腔体发生形变导致托弹板卡滞的概率，另一方面加强筋的凸起结构也可以提升握持插拔时的摩擦力，方便戴战术手套时快速更换弹匣。壳体表面的数字标识区域为装配对位标记，在生产装配过程中可以通过该标记快速确认壳体与弹匣底板、托弹板组件的装配方向，减少错装概率。

　　从安装边界与尺寸配合来看，该外壳的上端插口区域需要严格匹配VSS机匣的弹匣插口尺寸，插口两侧的锁紧卡槽位置度公差需要控制在0.1mm以内，保证插入后锁紧机构能够可靠卡合，不会出现射击过程中弹匣脱落的问题；壳体内部的腔体宽度需要适配双排弹药的排列尺寸，两侧的导向筋需要与托弹板两侧的导向槽精准配合，保证托弹板在弹簧作用下上下运动时无卡滞，行程范围内的运动直线度误差不超过0.2mm，避免托弹板倾斜导致弹药供弹姿态异常。外壳下端的底板安装位设置有卡扣卡槽，用于固定弹匣底板，同时预留托弹簧的安装定位空间，保证弹簧压缩过程中不会出现偏移、扭斜。

　　在逆向建模过程中，需要重点还原腔体内部的导向结构、侧壁加强筋的分布位置、上端插口的锁紧卡槽形位尺寸，由于逆向扫描过程中内部遮挡区域无法直接获取点云数据，因此需要结合常规弹匣的工作原理对内部托弹板导向结构进行合理推断，保证模型的装配可行性，同时壳体壁厚的设计需要兼顾注塑或冲压加工的工艺可行性，壁厚保持均匀，避免出现壁厚突变导致的加工缺陷。这类结构模型除了用于轻武器配件的设计参考之外，也可以作为战术装备教具、影视道具制作、仿真模型开发的结构参考依据，在结构设计层面，其加强筋布局、腔体导向结构、卡扣锁紧结构的设计思路，也可以为其他需要兼顾刚度与轻量化的长条形壳体类零件设计提供参考，比如工业设备中的长条状容纳壳体、手持设备的外壳结构等，都可以借鉴其刚度分配、导向定位的设计逻辑，在控制整体重量的前提下提升结构可靠性，保证内部运动组件的运行顺畅。
