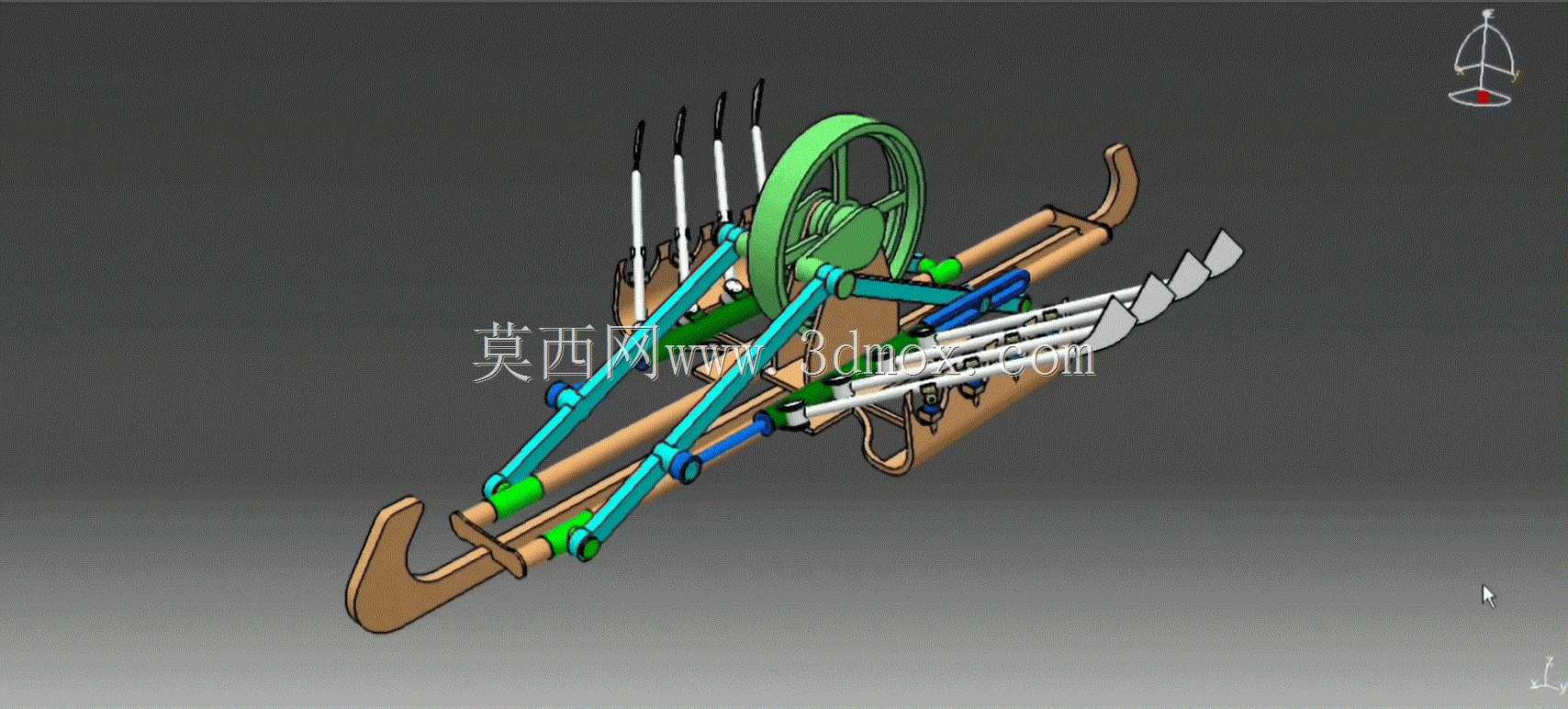

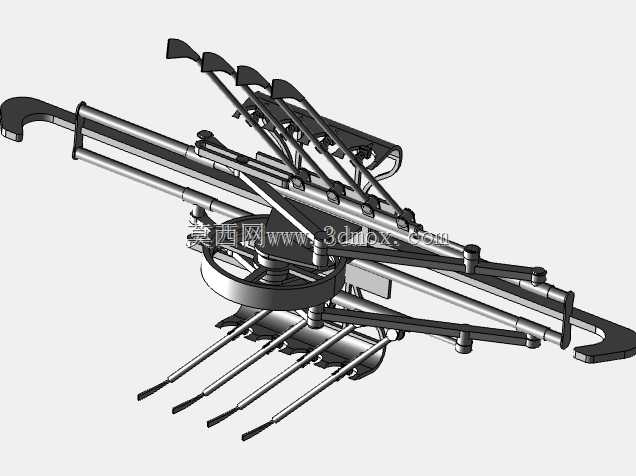

脚踏船传动及船体结构CATIA三维设计

在滨水休闲装备的结构设计领域，脚踏船的传动系统与船体适配性直接决定了设备的使用体验与服役寿命，本次呈现的脚踏船三维结构设计，完全围绕小型水上游乐载具的实际使用场景展开，从结构匹配度、传动效率、安装边界三个核心维度完成了全参数化的结构搭建。从实际应用场景来看，这类脚踏船主要面向公园、景区、休闲度假区的浅水环境运营，需要适配不同体重乘员的踩踏输入，同时要兼顾浅水区航行的抗刮擦能力、日常维护的拆装便捷性，还要避免传动部件外露带来的安全隐患，因此在结构设计阶段，就需要把实际运营中的各类工况纳入考量，而非单纯做外观层面的造型堆砌。

从设备实际用途出发，这套结构核心是实现人力踩踏输入到螺旋桨推进输出的动力转换，同时兼顾船体的浮态稳定与转向操控。设计过程中首先确定了踩踏曲柄的回转半径，结合普通成年人的下肢活动范围，将曲柄回转直径控制在合理区间，避免踩踏行程过大导致的乘员疲劳，同时匹配链轮的传动比，让踩踏力与螺旋桨转速形成最优匹配，保证在普通成年人正常踩踏频率下，船体可以达到每小时四到六公里的巡航速度，既不会因为传动比过小导致踩踏费力，也不会因为传动比过大出现空踩、推进效率不足的问题。

在产品功能特性层面，这套结构做了多维度的适配优化。首先是传动部件的布局，将主动轮设置在船体中部的乘员踩踏位置，通过平行布置的传动连杆将动力传递至船尾的推进组件，连杆与船体支架的连接位置全部采用自润滑衬套的安装位预留，既减少了后期运营中的维护频次，也能避免水体浸泡导致的传动卡滞。船体前部设置了防碰撞的弧形钩状结构，既可以在靠岸时起到缓冲防护作用，也能作为临时系缆的固定点位，不需要额外在船体上焊接系缆桩，减少了船体加工的工序。船尾的推进组件外侧设置了防护格栅，避免航行中水草、漂浮杂物缠绕螺旋桨，同时也能防止乘员肢体误触转动部件带来的安全风险。

从设计思路来看，整个结构采用模块化的拆分逻辑，将整个船体结构分为踩踏动力模块、传动连杆模块、船体浮体支架模块、转向操控模块四个独立单元，每个单元都设置了明确的安装定位基准，生产过程中可以分别完成各个模块的预制，再通过螺栓连接完成总装，大幅降低了生产装配的难度，也方便后期运营中损坏部件的快速更换，不需要对整个船体进行拆解维修。在结构强度校核层面，针对踩踏过程中曲柄位置的交变载荷，对支架连接位置做了局部的加强筋设计，同时通过参数化调整支架管材的壁厚，在保证整体强度满足双人乘员总重量载荷要求的前提下，尽可能降低整体结构重量，减少船体的吃水深度，提升浅水区的通过能力。

关于外形尺寸与安装边界，整套结构的总长控制在适合双人乘坐的区间，船体宽度兼顾航行稳定性与码头停靠的适配性，能够适配国内绝大多数景区现有游船码头的泊位宽度。传动部件的安装位置全部预留了足够的调节余量，链条张紧结构可以在一定范围内调整安装位置，补偿加工过程中带来的尺寸误差，也方便后期链条磨损后的张紧维护。所有转动部件的安装位置都与船体浮体表面保留了足够的安全间隙，避免踩踏过程中部件与船体发生干涉，同时也给后期加装防护外壳预留了安装空间，不需要对现有主体结构做二次修改就可以完成外装配件的加装。

在细节设计上，转向操控的连杆布局采用了对称式设计，左右两侧的操控力传递路径长度完全一致，避免转向过程中出现左右虚位不一致的问题，提升操控的精准度。船体支架的管材连接位置全部做了圆弧过渡处理，既减少了应力集中带来的结构断裂风险，也避免了尖锐棱角对乘员造成磕碰伤害。整个结构的连接紧固件全部采用标准件规格，在后期维护时可以很方便地采购替换配件，不需要定制特殊规格的紧固件，降低运营方的维护成本。针对水上使用的防腐需求，所有金属部件的安装位置都预留了防腐涂层的工艺厚度空间，不会因为涂层喷涂导致装配间隙不足出现安装困难的问题。
