马自达MX5NB款后副车架带悬架结构

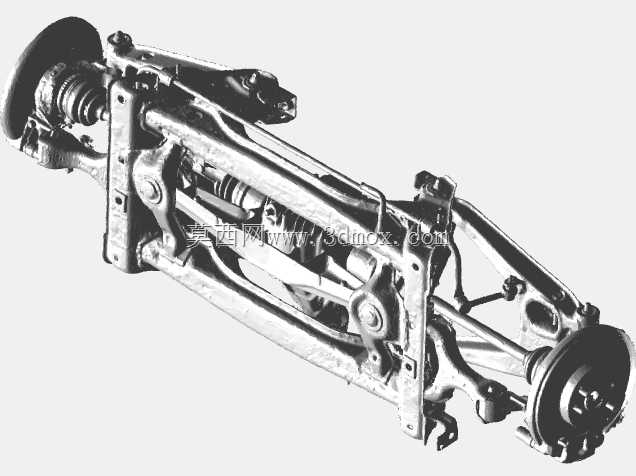

　　这套后副车架带悬架的扫描结构，主要适配马自达MX5 Miata Eunos NB车型的后底盘布局，在整车底盘系统里承担着连接车身与后轮行走机构、承载后轴载荷、传递行驶受力的核心作用，日常改装、底盘维修、逆向开发场景中都能用到，尤其是老款MX5的底盘整备、赛用化改装环节，精准的副车架结构数据能省去大量实车测绘的时间成本。从结构设计来看，这套后副车架采用钢制冲压焊接成型的框架式结构，整体为对称布局，两侧预留了轮毂单元的安装点位，集成了后悬架的摆臂连接支座、减震器安装座、横向稳定杆固定位，同时副车架本体通过多个柔性衬套点位与车身地板纵梁连接，能有效过滤行驶过程中路面传递的细碎振动，避免底盘刚性连接带来的共振与噪音传入座舱。

　　在实际装车场景中，副车架作为后底盘的核心承载基体，所有后轴的受力都会先传递到副车架框架上，再通过衬套缓冲后分散到车身结构，不管是日常行驶的纵向加速制动力、过弯时的横向侧向力，还是颠簸路面的垂向冲击载荷，都需要副车架的框架结构具备足够的刚性与抗变形能力，这套结构的横梁与纵梁连接位置都做了加强筋设计，在控制整体重量的前提下，保证了各个安装点位的刚度一致性，避免长期受力出现安装点位变形、四轮定位参数偏移的问题。

　　从安装边界来看，副车架两侧的轮毂安装位同轴度公差要求极高，直接决定了后轮的前束、外倾参数是否符合设计要求，摆臂连接点位的孔位精度也直接影响悬架的运动轨迹，扫描得到的结构完整还原了所有安装孔的位置、孔径、支座的焊接角度，不管是做替换式改装副车架的设计，还是做可调摆臂的开发，都能直接基于这套结构数据做匹配校核，不用反复在实车上测量试装。悬架部分集成了拖曳臂、横向控制臂的连接结构，减震器采用斜置布局，安装角度经过原厂调校，能在车轮上下跳动时提供合适的阻尼力行程，同时避免减震器与副车架框架、轮拱内部发生运动干涉，横向稳定杆的固定支座直接焊接在副车架横梁上，能平衡过弯时两侧车轮的载荷转移，提升后轴的跟随性。

　　在改装场景中，很多玩家会基于这套副车架结构做衬套升级，把原厂的橡胶衬套替换为硬度更高的聚氨酯衬套甚至金属鱼眼衬套，来提升底盘的响应速度，这时候就需要精准的衬套安装位尺寸来做衬套的匹配设计，扫描结构完整保留了各个衬套安装座的内径、深度、压装限位结构，能直接用于衬套产品的开发校核。另外在事故车维修环节，很多老款NB车型的后副车架受到撞击后会出现隐性变形，肉眼很难识别变形位置，通过和标准扫描结构做数据对比，就能快速定位变形的点位，判断是做校正修复还是直接更换副车架，避免维修后四轮定位参数无法调整到标准范围，导致轮胎偏磨、行驶跑偏的问题。从结构设计思路来看，原厂这套副车架在设计时充分平衡了家用车的舒适性需求和轻量化要求，框架内部的镂空位置既可以布置刹车管路、手刹拉线，也能在不降低结构强度的前提下减少不必要的钢材使用，降低后轴的簧下质量，提升悬架的响应速度，各个焊接点位的焊缝走向也都顺着受力方向布置，避免应力集中导致的焊缝开裂问题，即使在长期激烈驾驶的工况下，也能保证结构的可靠性。
