电动钢管越野卡丁车车架结构设计

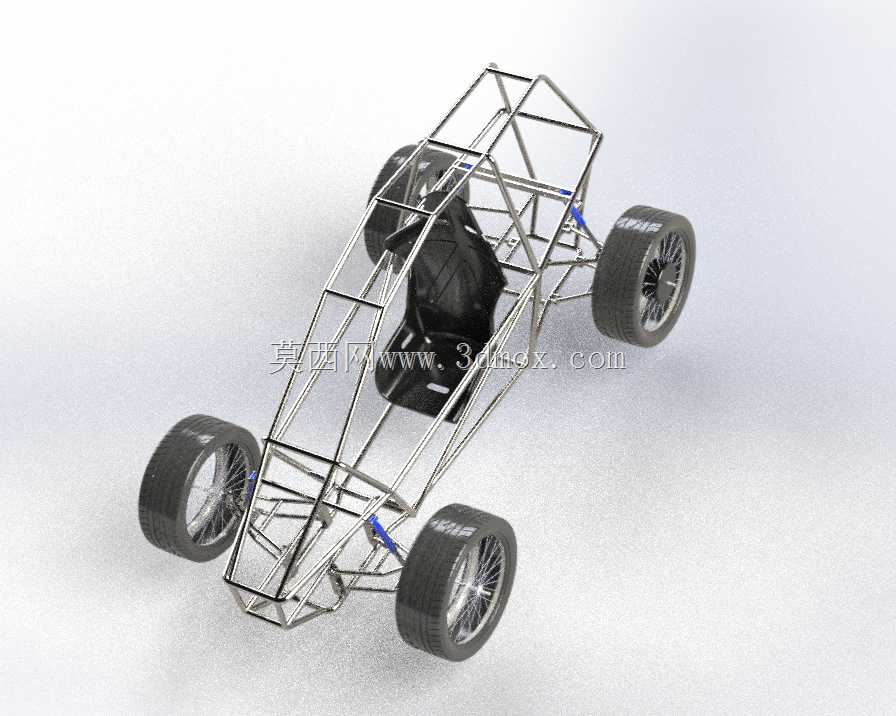

　　这款钢管式车架主要面向小型电动越野娱乐载具开发，适配非铺装路面的休闲驾驶、场地竞技体验场景，也可作为高校大学生方程式电动赛车、小型特种作业代步载具的底盘结构参考原型，在户外营地短途接驳、越野场地体验项目、青少年机械创新教学实践中都有对应的落地应用空间。从结构设计逻辑来看，整车采用空间钢管桁架式承载结构，没有额外设计独立的承载式车身蒙皮骨架，所有载荷都通过不同管径的合金钢管焊接节点传递，这种结构的优势在于可以在控制整备质量的前提下，获得足够的扭转刚度与碰撞吸能能力，面对越野场景下的颠簸冲击、单侧车轮悬空带来的扭转力矩时，车架不会出现永久性的塑性变形。

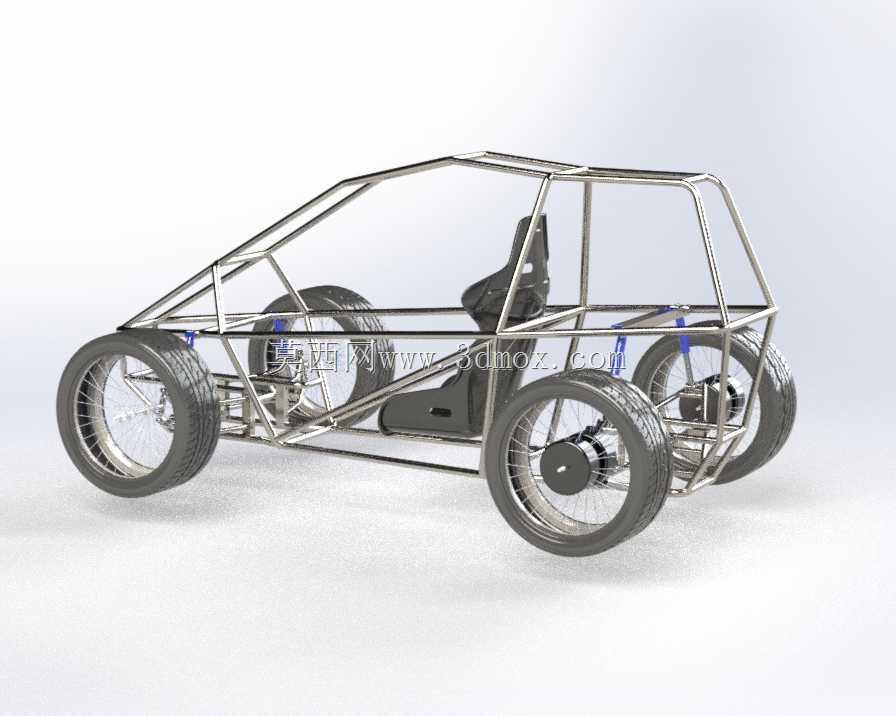

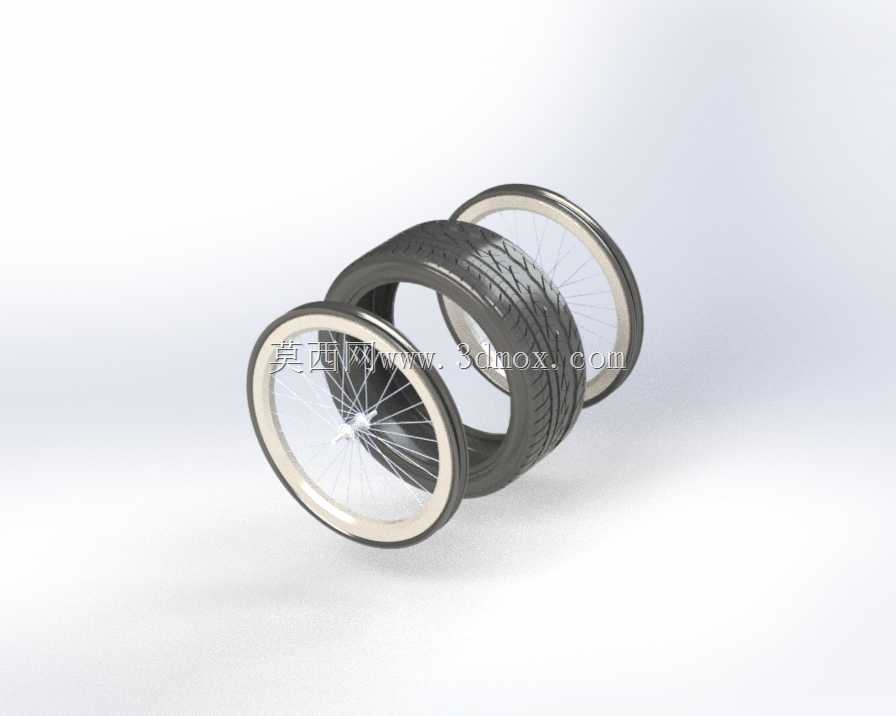

　　轮组部分采用了复合式轮组设计思路，每个车轮总成由两个自行车辐条轮辋配合单条宽幅汽车轮胎组合而成，这种设计一方面可以降低单轮辋的侧向载荷，提升轮组在大侧倾角度下的结构强度，另一方面宽幅汽车轮胎可以获得更大的接地面积，在松软沙土、泥泞路面的抓地表现优于窄幅自行车轮胎，同时辐条轮的轻量化优势也能降低非簧载质量，提升悬架系统的响应速度。驱动系统采用后轮分布式布局，每个后轮匹配两台驱动电机，单后桥共布置四台驱动电机，这种分布式驱动的设计省去了传统燃油卡丁车所需的变速箱、传动轴、差速器等机械传动部件，既简化了车架中部的结构设计，减少了传动部件的安装空间占用，也可以通过电机控制器实现左右后轮的扭矩独立分配，在越野脱困时可以通过电子差速锁止功能提升打滑路面的通过能力，相比传统集中式驱动布局，动力传递路径更短，传动效率损失更小。

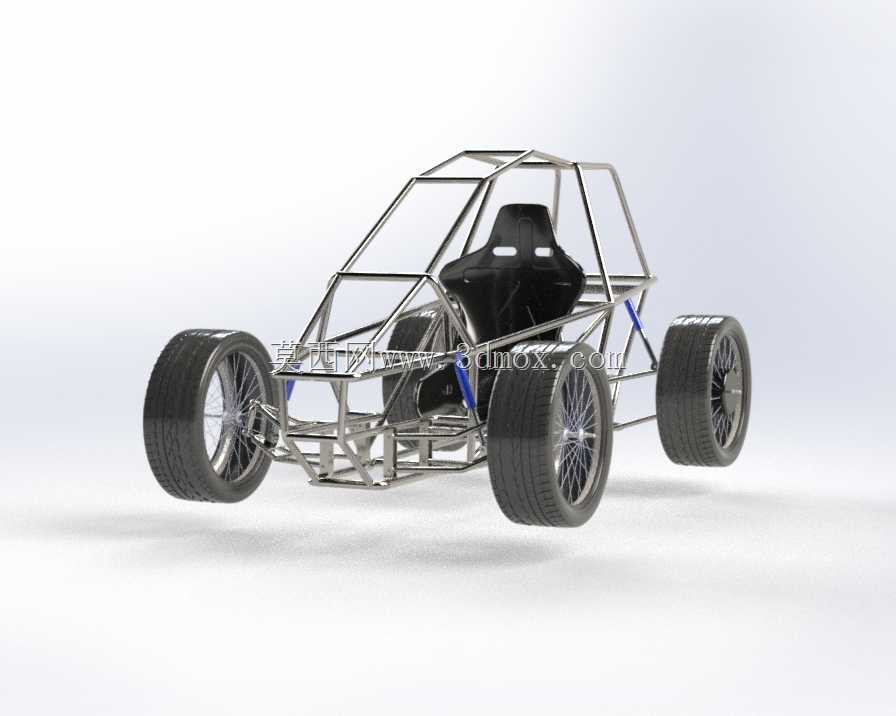

　　设计过程中重点考虑了安装边界的适配性：车架前部预留了转向机构、前悬架摇臂、制动管路的安装点位，钢管的焊接节点位置完全匹配双横臂独立悬架的摆臂安装坐标，避免后期改装时出现干涉问题；中部驾驶舱区域按照单人驾驶的人机工程学尺寸设计，座椅安装位预留了多角度调节的固定孔位，可以适配不同身高的驾驶者，同时座舱周围的钢管高度经过碰撞安全校核，在车辆发生侧翻时可以形成完整的防滚保护空间，避免驾驶者头部直接接触地面；后部的电机安装位设计了快拆式固定支架，不需要切割车架主体结构就可以完成电机的拆装维护，电池仓的布置位置位于车架中部靠下的区域，尽可能降低整车质心高度，提升车辆过弯时的侧倾稳定性。

　　车架的钢管选型根据不同位置的受力情况做了差异化区分：主防滚环、前部碰撞吸能区采用大管径厚壁钢管，承受主要的冲击载荷与防滚支撑力；座椅安装横梁、悬架固定支座位置采用中等壁厚的钢管，兼顾强度与轻量化；其余辅助支撑的斜撑结构采用小管径薄壁钢管，在保证桁架结构整体刚度的前提下尽可能降低冗余重量。所有钢管的连接节点都采用相贯线切割后满焊的工艺设计，焊接位置预留了足够的焊脚尺寸，避免应力集中导致的焊缝开裂问题，同时在悬架、电机等大载荷安装点位置都设计了加强筋板，分散局部载荷，防止长期交变载荷作用下出现固定点撕裂的问题。轮拱位置的钢管轮廓经过运动校核，在车轮达到最大跳动行程、最大转向角度时，轮胎都不会与车架钢管发生干涉，制动系统的安装位预留了盘式制动器的固定坐标，可以适配不同尺寸的制动盘与卡钳，满足不同动力配置下的制动需求。
