轻量化钢管式Buggy越野车架结构设计

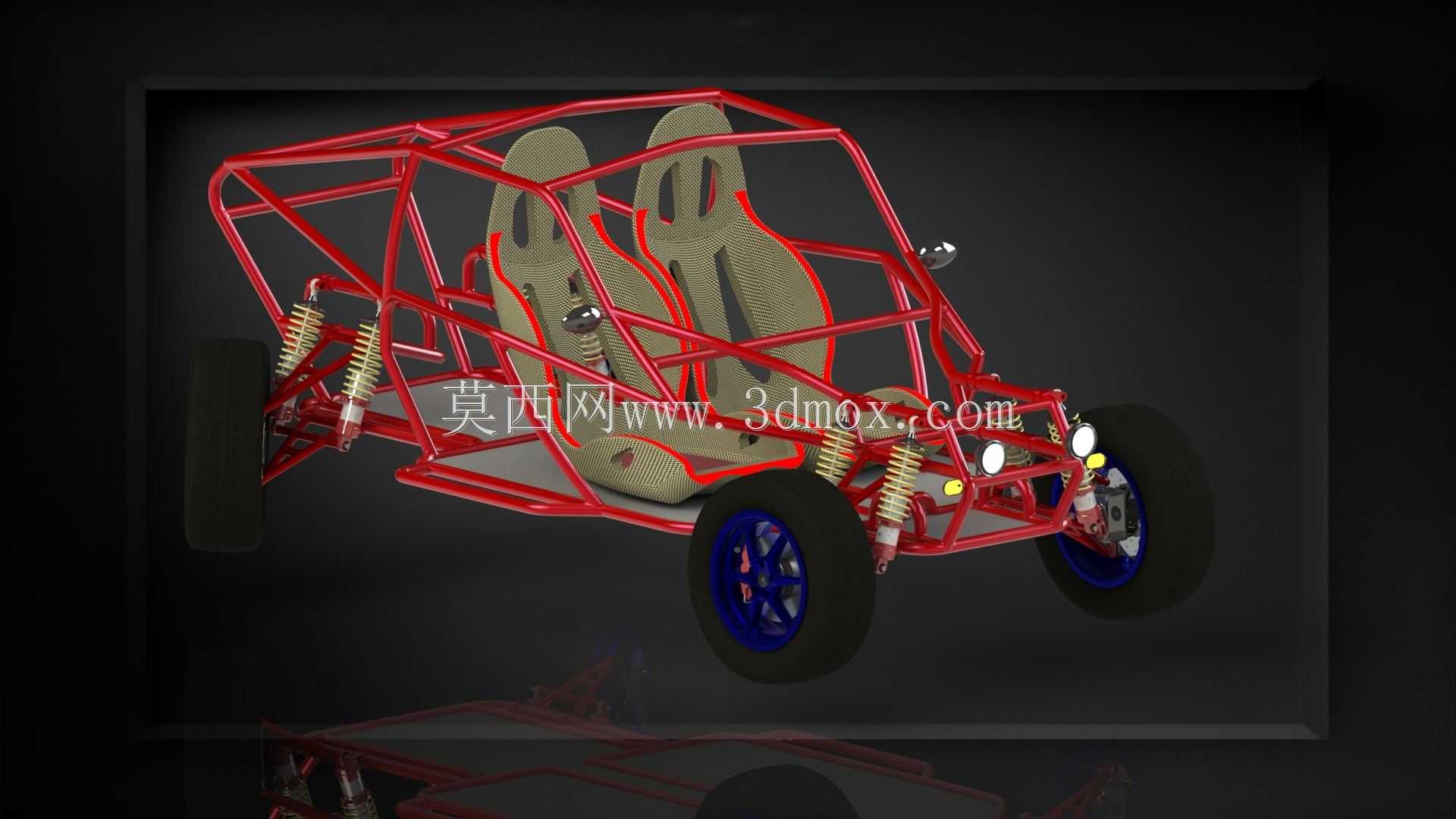

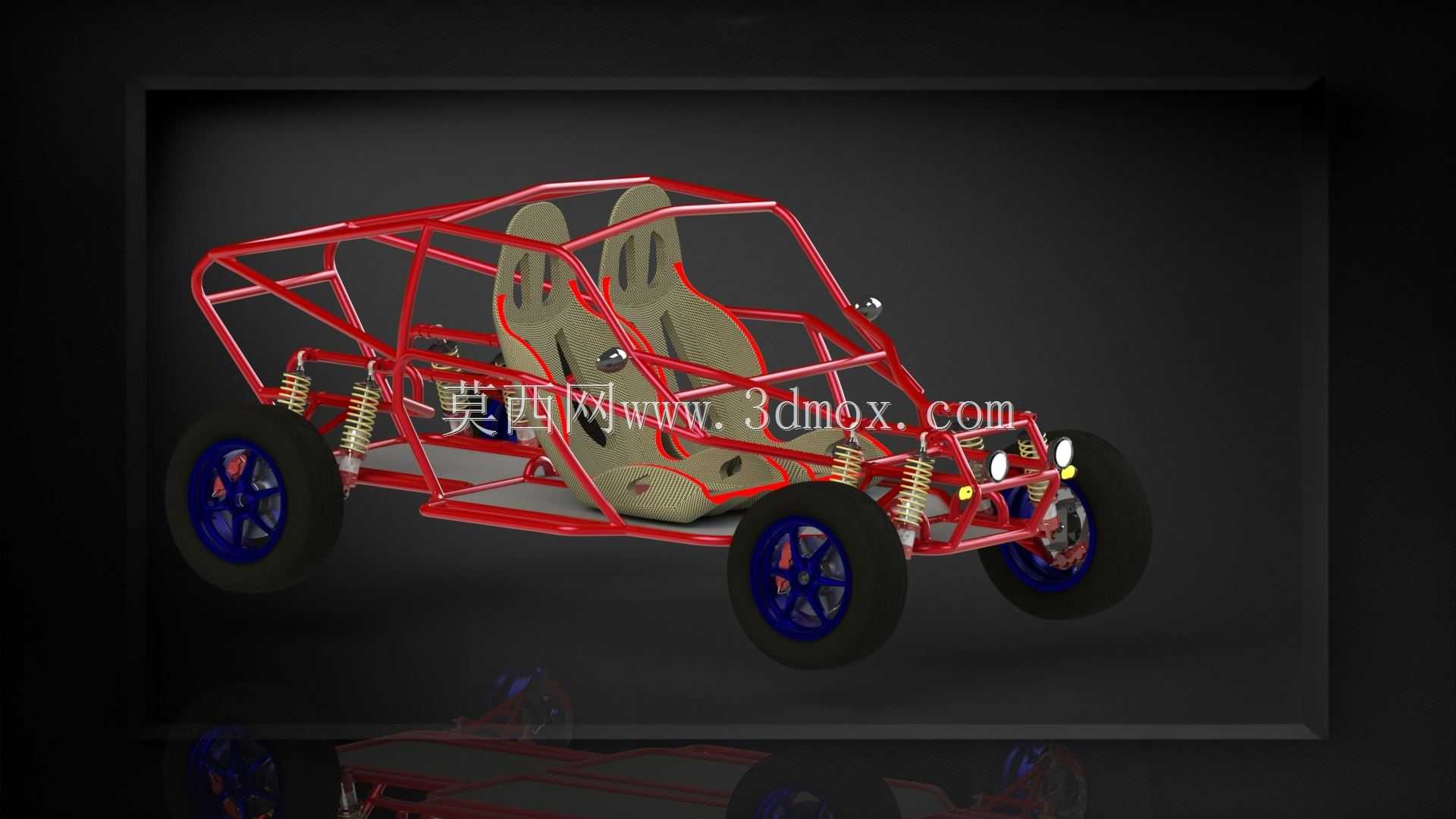

这套钢管式越野车架是面向非道路越野场景开发的承载核心结构，区别于常规量产乘用车的冲压焊接一体式车身，采用空间管阵式布局，所有受力路径均通过冷拔无缝钢管的空间排布实现，没有冗余的覆盖件承重结构，从根源上适配非铺装路面的大冲击载荷工况。从实际应用场景来看，这类车架主要适配小型单人/双人越野Buggy、全地形穿越车型，可覆盖荒漠穿越、林道越野、场地越野赛事等多种非道路使用场景，也可作为特种作业小型越野平台的底盘基础，加装作业机具后用于林区巡检、野外勘探等短途通行作业。

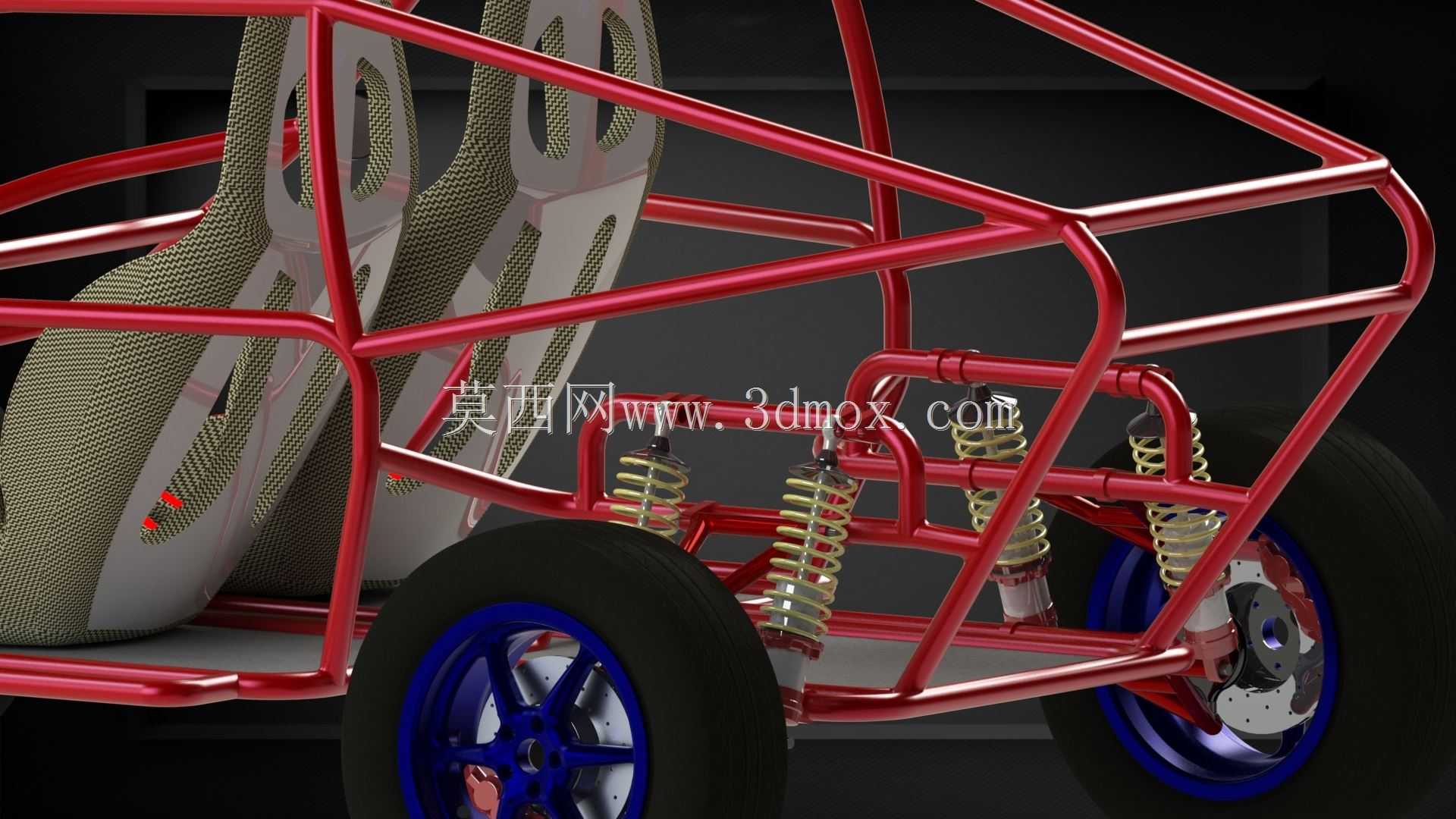

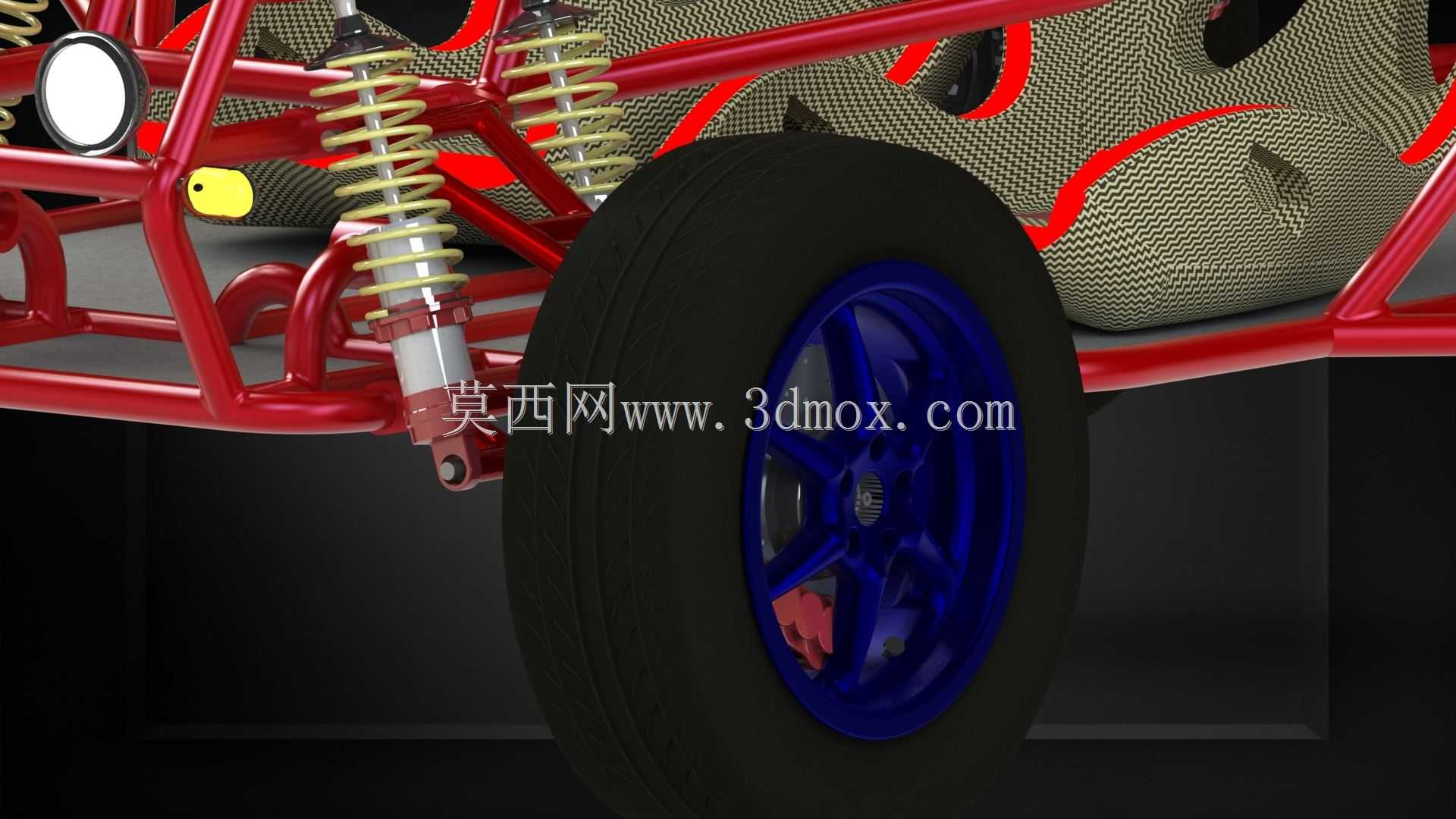

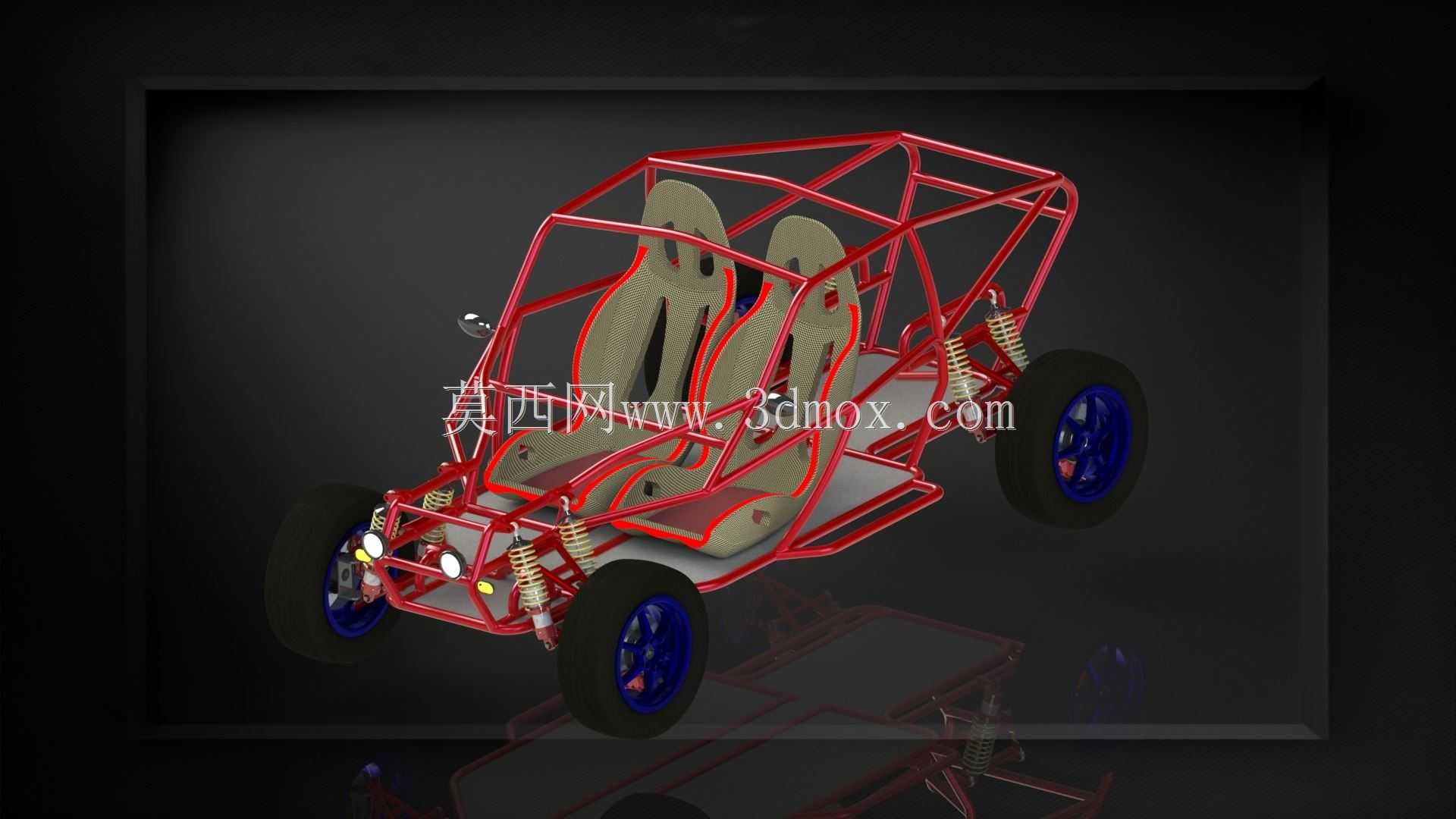

设计思路上完全围绕非道路工况的载荷特性展开，首先确定的是核心安装边界：车架前部预留的双叉臂悬架安装点位，匹配现有模型中展示的螺旋弹簧+阻尼筒组合的独立悬架结构，安装位的管段局部做了加厚衬套焊接位，可承受悬架跳振时的纵向、侧向双向冲击，避免管节点应力集中导致的开裂；中部座舱区域的管架完全围绕乘员生存空间搭建，侧边防撞横管、顶部防滚横纵管、后部防撞斜撑形成闭合的受力笼结构，即使车辆发生侧翻、正面撞击障碍物，座舱区域的变形量也能控制在安全阈值内，不会侵入乘员乘坐空间。座舱内部预留了赛车座椅的安装孔位，可适配四点/六点式安全带的固定点，座椅安装横梁的高度经过反复校核，保证乘员坐姿重心落在车架前后轴荷的合理分配区间内，避免越野爬坡、飞坡落地时出现轴荷偏移过大导致的操控失控。

车架后部的动力安装位采用分层管架设计，上层预留动力总成的安装悬置点，下层对应后悬架的摇臂安装座，管段走向完全避让传动轴、制动管路、线束的走线路径，不需要后期额外切割改孔就能完成底盘部件的装配。从尺寸边界来看，整车架的轮距设定适配常规12-14英寸越野轮胎的安装空间，转向机构的安装位预留了足够的转向拉杆活动行程，满打方向时不会出现轮胎与车架管段干涉的问题；车架的离地间隙基准点设定在前副车架下沿，保证常规乱石路面通行时不会出现托底卡滞。

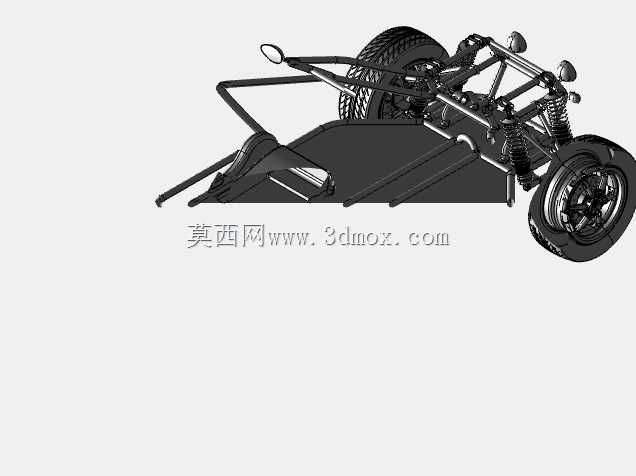

结构特性上，这套管架所有的连接节点均采用相贯线焊接设计，每根钢管的切口都与对接管段完全贴合，没有采用角铁拼接、点焊补缝的简化工艺，从三维模型的管段排布可以看到，所有大受力节点都增加了斜向加强撑，将单点集中载荷分散到多根相邻管段上，避免长期交变载荷下出现焊缝疲劳开裂。不同于量产车的车身需要兼顾隔音、美观、风阻等需求，这套车架完全以功能性为核心，没有多余的造型曲面，所有管段的走向都服务于载荷传递和部件安装，整体重量比同尺寸的冲压焊接车架轻40%左右，同时抗扭刚度提升60%以上，非常适合小批量定制的越野车型开发。

实际装配层面，车架上所有的安装点位都做了统一的基准标定，悬架安装点、动力悬置点、座椅安装点的坐标公差控制在0.5mm以内，不需要后期反复配焊调整就能完成整车部件的装配，大幅降低小批量生产时的装配调校成本。车架的管段规格选择也做了差异化设计，主纵梁、防滚主环采用大管径厚壁钢管，次要的支撑横撑、安装支架采用小管径薄壁钢管，在保证整体结构强度的前提下尽可能控制自重，避免不必要的重量增加影响车辆的越野动力表现。另外车架后部预留了外置油箱、备胎架的安装接口，用户可根据实际使用需求拓展加装对应部件，不需要对主车架结构做破坏性改装。
