双层带扶手工业物料周转推车结构设计

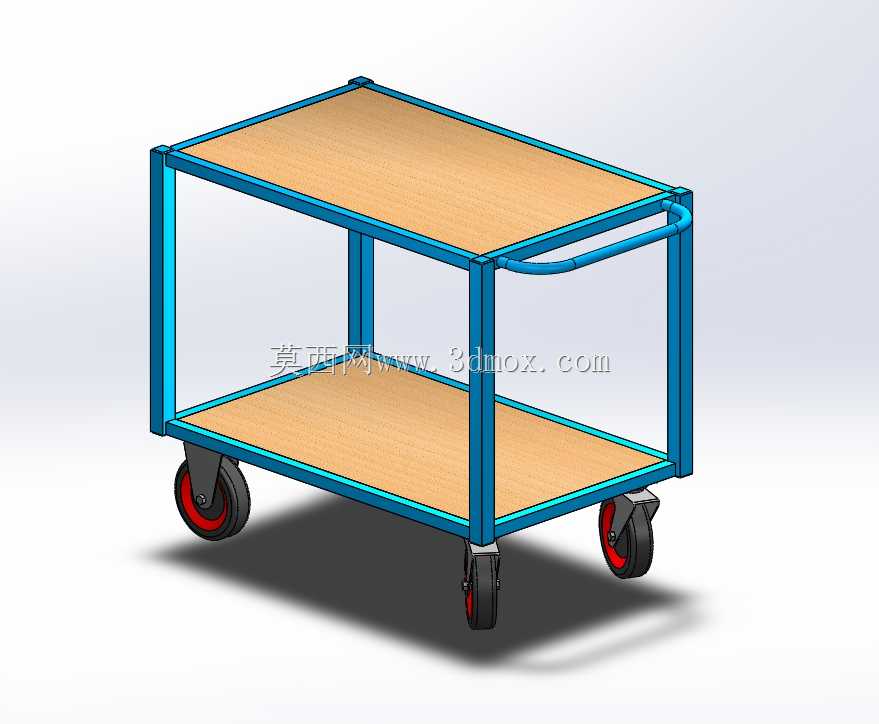

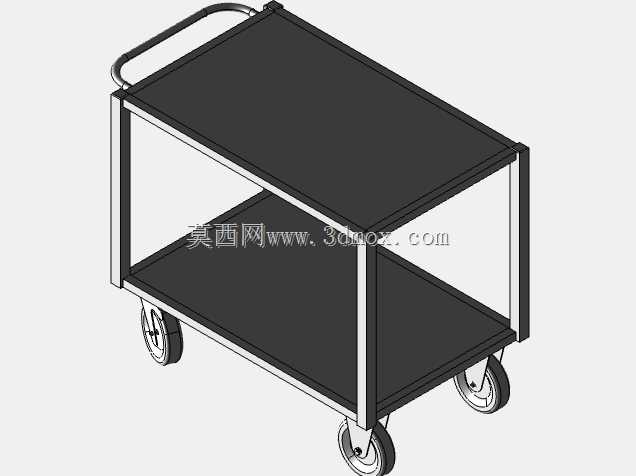

　　这款双层结构的物料转运推车，主要面向生产车间工序间物料周转、仓储区域拣货配送、实验室工具耗材转运等场景设计，相比单层推车可提升近一倍的承载面积，同时通过分层设计实现不同类别物料的分隔摆放，避免混放导致的磕碰、错拿问题。从结构设计逻辑来看，框架采用矩形管材弯折拼接成型，管材连接处采用满焊后打磨处理，既保证整体框架的抗扭刚性，避免满载推行时出现框架形变、层板塌陷的问题，也能消除焊渣毛刺带来的安全隐患。两层置物面板采用高密度复合板材嵌装在框架内侧的限位槽内，相比直接将面板固定在框架顶面的设计，嵌装结构可以避免面板在推行过程中出现横向滑移，同时板材表面平整耐磨，放置金属工件、纸质包装箱、塑料周转箱时都能保持稳定，不会出现打滑偏移的情况。

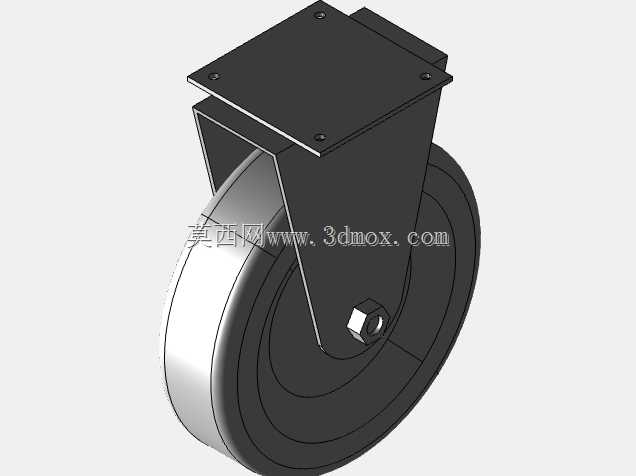

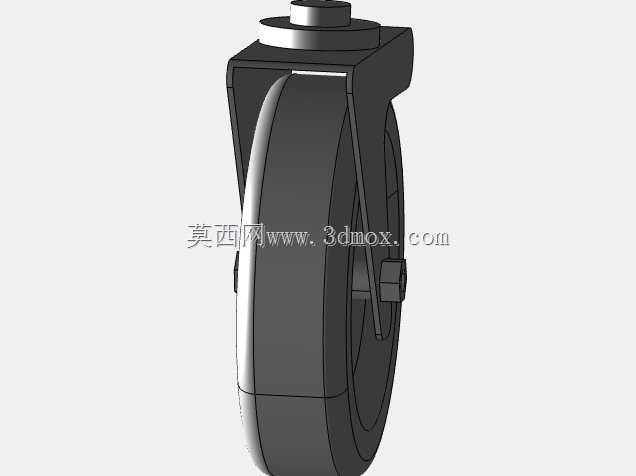

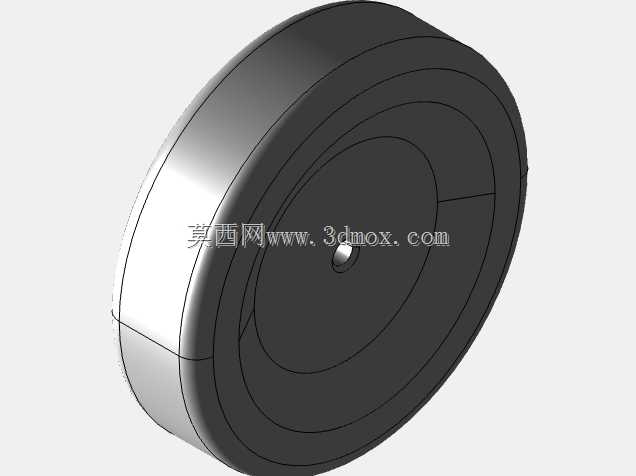

　　推车单侧设置一体化弯折成型的管状扶手，扶手高度设置在成年人站立时手腕自然下垂的高度区间，推行时无需过度弯腰或抬臂，长时间转运作业也能降低肢体疲劳感，扶手末端做圆弧收边处理，没有尖锐棱角，避免人员通行时剐蹭受伤。底部配置四个带刹车功能的万向脚轮，其中两个脚轮靠近扶手侧设置刹车踏板，停靠在有坡度的地面或者固定工位旁时，踩下刹车即可锁定滚轮位置，避免推车出现溜滑移位；脚轮的轮面采用高弹性耐磨材质，在车间环氧地坪、水泥地面、瓷砖地面推行时都能保持较低的滚动阻力，同时不会在地面留下难以清理的轮印，轮体内部配置密封轴承，长期满载使用也不会出现卡滞、异响问题。

　　从安装边界与尺寸适配角度来看，这款推车的整体宽度控制在常规车间通道、电梯轿厢、仓储货架巷道的通行宽度范围内，可顺利通过多数生产区域的狭窄通道，不会出现卡滞无法通行的问题；两层置物面之间的净空高度经过优化，既可以放置高度较高的工件箱体，也不会因为层间距过大导致整车重心偏高，满载推行时出现侧翻风险。框架的管材壁厚经过载荷校核，单层置物面可承载常规生产场景下的周转物料重量，整车额定载荷下推行时，框架形变量控制在允许范围内，不会出现层板倾斜、焊缝开裂的问题。

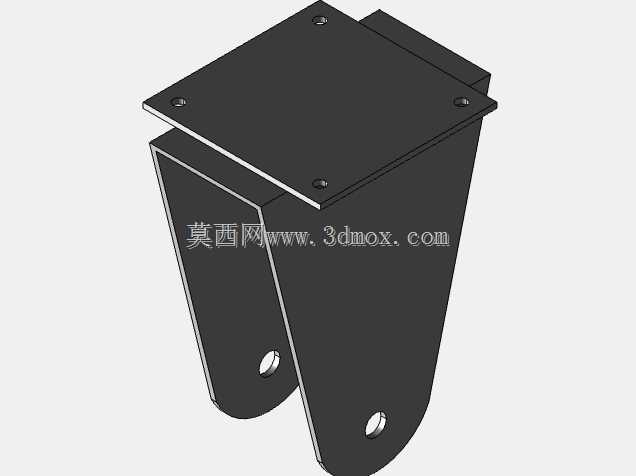

　　在细节设计上，框架所有外露的管材端口都配置了塑料封盖，避免管材内部进入灰尘、积水导致锈蚀，同时也能防止端口的锋利边缘划伤操作人员；脚轮采用螺栓连接的方式固定在框架底部的安装板上，后期如果脚轮出现磨损损坏，无需整体更换推车，只需拆卸固定螺栓即可快速更换同规格脚轮，降低后期维护成本。这款推车的结构没有多余的复杂构件，整体加工难度低，常规的钣金焊接、管材裁切设备即可完成生产制作，适合批量加工投入车间使用，相比定制化的复杂转运设备，通用型的结构设计可以适配绝大多数生产、仓储场景的物料转运需求，无论是放置小型加工零件、装配工具，还是配送包装物料、成品工件，都能稳定完成转运作业。
