SKF6000RS轴承配套U型带轮结构

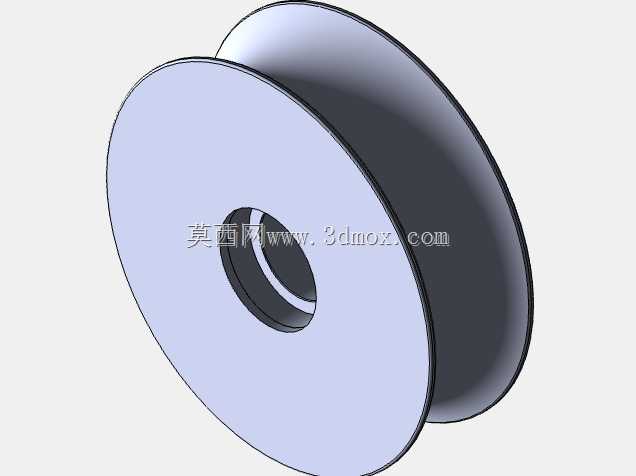

　　在轻工输送、小型传动机构的布局里，这类适配6000RS深沟球轴承的U型带轮是很常见的动力传递部件，很多桌面级输送线、小型物料分拣机构、甚至部分家用小型设备的传动段都会用到这类结构。日常做结构选型的时候，首先要卡的就是安装边界，这个带轮的内孔是直接适配6000RS轴承的标准外径，不用额外做轴套衬套的适配，装配的时候直接把轴承压入带轮的轮毂内孔即可，轴承内圈再穿对应直径的固定轴，轴端做卡簧槽或者轴肩定位就能限制轴向窜动，整个装配链路没有多余的转接件，能有效压缩传动段的轴向安装空间，很多对安装尺寸有严格限制的紧凑设备里，这种直接适配标准轴承的带轮比定制衬套的方案省不少空间。

　　从功能特性来看，U型的轮槽设计是专门适配圆截面传动带的，比如常见的PU圆带、尼龙圆绳带都能卡在槽内，轮槽的两侧斜面做了顺滑的圆角过渡，不会在高速运转的时候切割带体，能有效延长传动带的使用寿命。轮体的两侧挡边高度刚好高出带体直径三分之一左右，既可以防止传动带在运转过程中从槽内脱出，又不会因为挡边过高增加不必要的转动惯量，小型传动机构本身电机功率就不大，转动惯量控制得好，启动和正反转切换的时候响应速度会快很多，也不会给电机带来额外的负载。

　　设计思路上，这个带轮的轮毂部分做了等厚的加强结构，轮毂和轮缘之间的连接幅板是实心等厚结构，没有做减重孔，毕竟这个尺寸的带轮本身重量就不大，实心幅板的结构加工起来更简单，不管是机加工还是注塑成型都能一次成型，不用额外做去毛刺或者二次加工的工序，批量生产的时候成本能压得很低。轮槽的表面粗糙度控制在Ra1.6左右，既不会因为太光滑导致传动带打滑，也不会因为太粗糙磨损带体，实际测试下来，搭配常规的PU圆带，传动效率能稳定在92%以上，日常维护只需要定期检查带体张紧度就行，带轮本身因为和轴承配合，转动阻力很小，正常工况下使用寿命能达到上万小时。

　　实际应用场景里，这类带轮经常用在小型食品输送线的从动端，因为食品车间经常需要定期冲洗设备，6000RS是带双面橡胶密封的深沟球轴承，本身就能防一定的水汽和粉尘侵入，搭配这个带轮的密封式安装结构，不用额外做防尘罩就能适应多尘、潮湿的工况。还有很多3D打印机的送丝机构、小型雕刻机的传动副里也能看到类似结构，因为这类设备对传动的平稳性要求很高，带轮的径向跳动控制在0.02mm以内，高速转动的时候不会产生明显的振动，能保证传动精度。安装的时候要注意，带轮的轴向定位要靠轴肩和卡簧双重固定，不能只靠顶丝锁紧，不然正反转切换频繁的时候容易出现带轮移位的问题，另外带轮安装的时候要保证和主动带轮的槽面在同一平面，偏差不能超过1度，不然会加剧带体的单边磨损，缩短传动带的更换周期。

　　从尺寸边界来看，这个带轮的轮缘外径是根据传动比来设计的，适配6000RS轴承的轮毂外径比轴承外圈大2mm，压装的时候有足够的过盈量，不会出现轴承外圈和带轮内孔相对滑动的跑圈问题。轮槽的深度是圆带直径的0.4倍，张紧之后带体有一半左右的体积卡在槽内，传动的时候不会打滑，也不会因为嵌得太深导致带体和槽底摩擦产生额外的阻力。整个带轮没有尖锐的棱角，所有边角都做了R0.5的圆角处理，装配的时候不会划伤操作人员，也不会在运转的时候勾到周边的管线或者线缆，符合小型设备的安全设计要求。
