深度游标卡尺机械结构三维建模

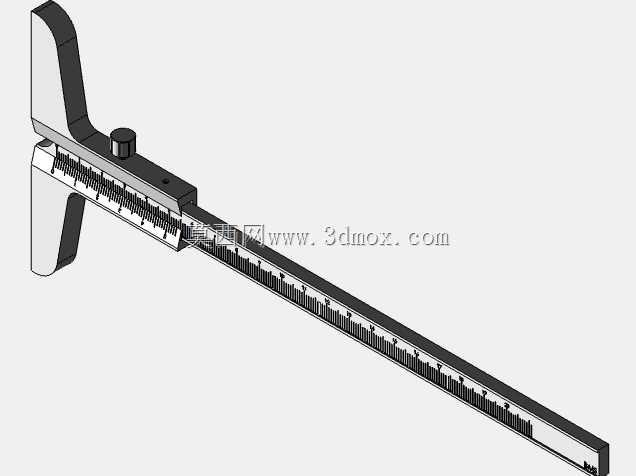

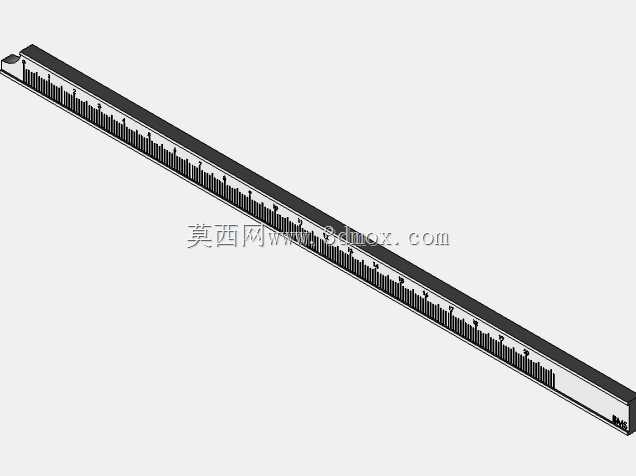

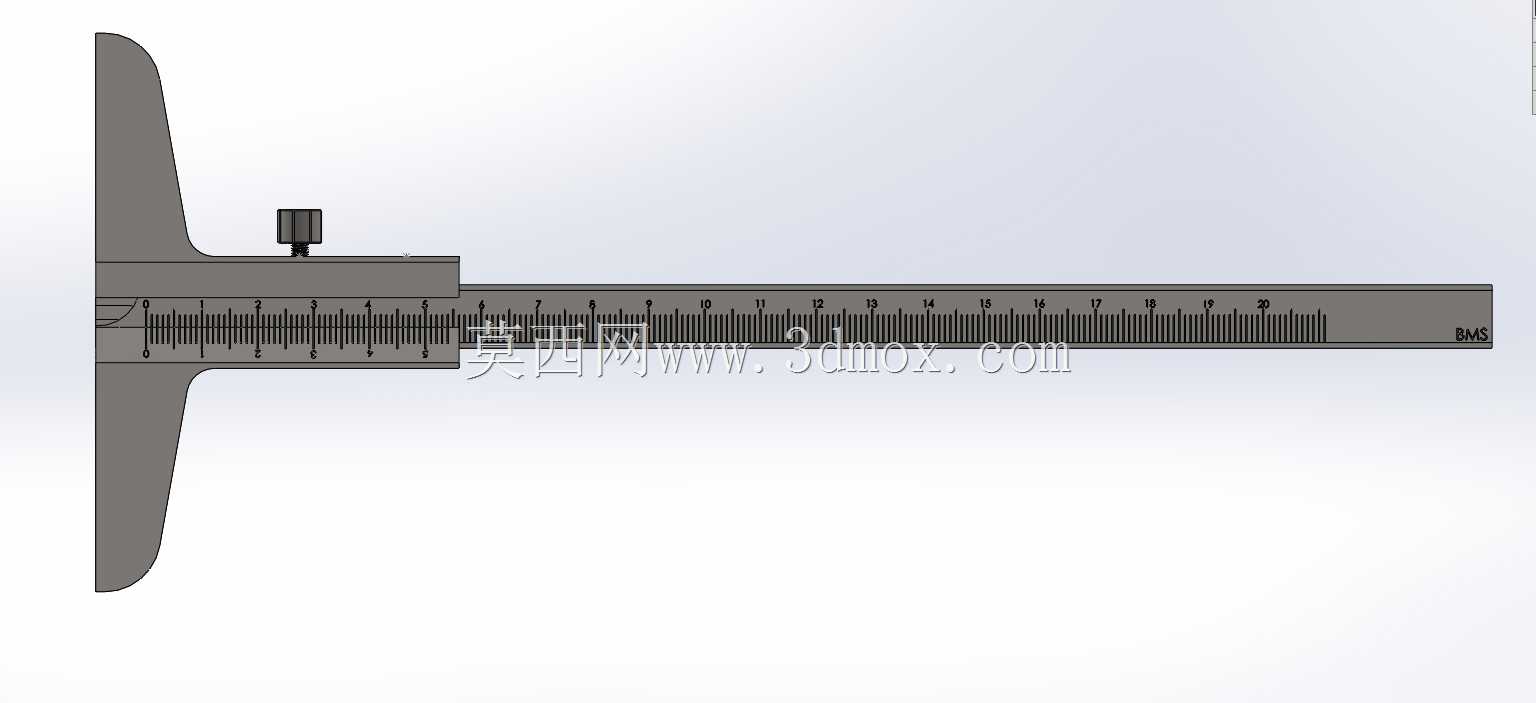

　　在机械加工现场的尺寸管控环节，深度类尺寸的测量一直是容易被忽略却直接影响装配精度的关键项，比如盲孔的加工深度、台阶面的落差、键槽的切入深度，这些尺寸无法用普通外卡、直尺完成精准测量，深度游标卡尺就是针对这类场景开发的接触式测量量具。这款深度游标卡尺的结构设计完全遵循机械式游标量具的成熟传动逻辑，没有多余的冗余结构，整体由尺身、深度测量基座、游标滑框、锁紧装置四个核心部分组成，尺身采用平直的长条形结构，主刻度直接蚀刻在尺身正面，刻度线的间距严格按照1mm间隔排布，整尺的刻度覆盖范围适配常规机械加工的常见深度测量需求，不需要额外接长杆就能覆盖绝大多数中小型零件的深度测量场景。

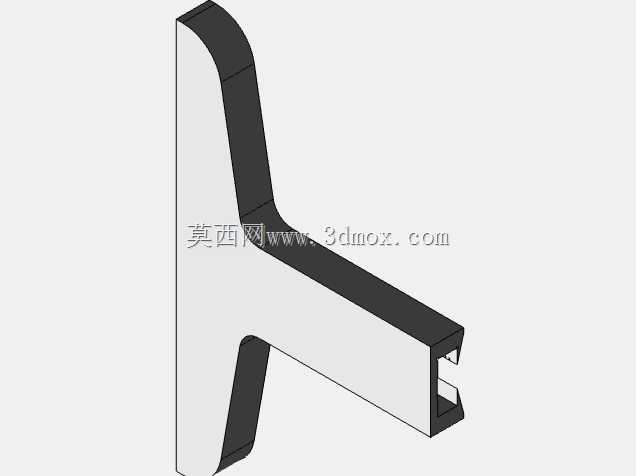

　　深度测量基座是这款量具区别于普通游标卡尺的核心结构，基座的测量端面做了高精度的平面度处理，使用时基座端面完全贴合在被测零件的基准面上，保证测量基准与零件设计基准重合，避免基准偏移带来的测量误差，基座的伸出长度经过反复校核，既不会因为过长导致在狭窄腔体内测量时发生干涉，也不会因为过短导致基准面贴合不稳出现测量倾斜。游标滑框套在尺身外侧，滑框与尺身的配合面做了精密的间隙配合设计，滑动过程中没有明显的旷量，也不会因为配合过紧出现卡滞，滑框上的游标刻度按照差值读数原理设计，配合主尺刻度可以实现0.02mm的测量精度，完全满足普通机加工、钣金加工、模具修配场景的精度要求。

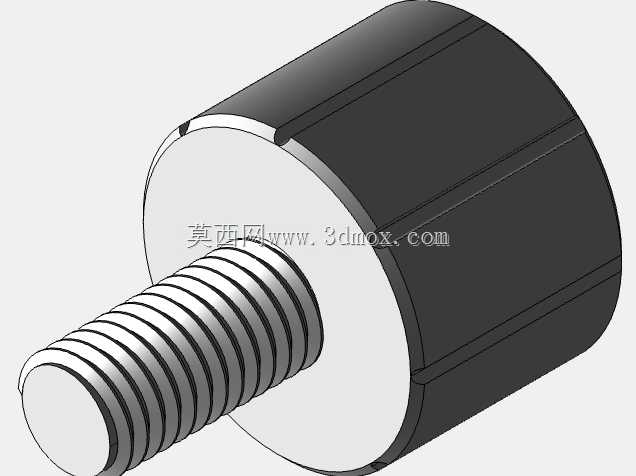

　　滑框上方设置的锁紧装置采用滚花螺钉结构，测量完成后拧紧螺钉就可以固定滑框与尺身的相对位置，方便操作人员将量具从被测位置取出后再读数，避免在深孔、狭窄腔体内读数时视线偏移带来的读数误差。从安装与使用的边界尺寸来看，这款深度尺的基座厚度控制在合理范围内，可以伸入宽度较窄的台阶槽内完成测量，尺身的截面尺寸经过优化，在保证足够刚性、不会因为长距离伸出发生挠曲变形的前提下，尽可能缩小截面尺寸，适配直径较小的盲孔深度测量场景。设计过程中重点考量了现场使用的抗造性，所有棱边都做了倒钝处理，避免操作人员拿取时划伤手，尺身与滑框的配合间隙预留了少量润滑脂存储空间，长期在车间多粉尘、少量切削液飞溅的环境下使用，也不会轻易出现滑动卡滞的问题。

　　和带表深度尺、数显深度尺相比，这种纯机械式的游标深度尺不需要电池供电，不存在电子元件受切削液、粉尘侵蚀损坏的问题，也不会因为车间磁场、振动出现读数跳变的情况，在生产现场的环境适应性更强，日常维护只需要定期清洁配合面、涂抹少量防锈油即可，不需要复杂的校准与维护流程。在实际的三维建模过程中，所有配合面的公差都按照量具的实际装配要求设定，尺身的直线度、基座测量面的平面度、滑框滑动面的平行度都做了对应的形位公差约束，模型的刻度线位置完全和实物的读数逻辑对应，既可以作为机械设计人员了解量具结构的教学参考模型，也可以作为工装设计、工位布局时的量具占位模型，用来校核测量操作的空间是否足够，避免设计出的工装、夹具没有预留足够的量具操作空间，导致加工完成后无法完成尺寸检测。
