3D打印准星座FSB钻孔夹持工装

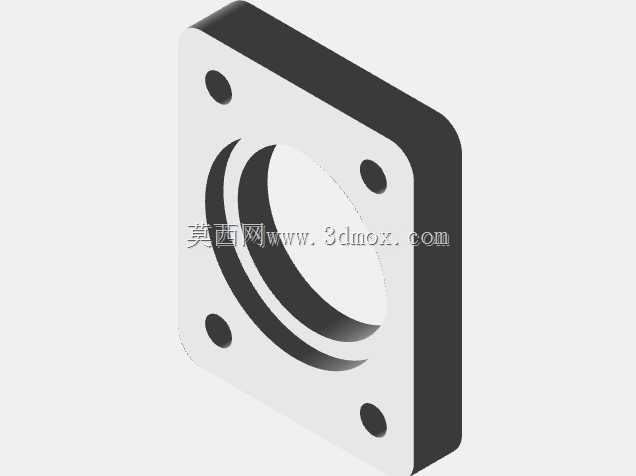

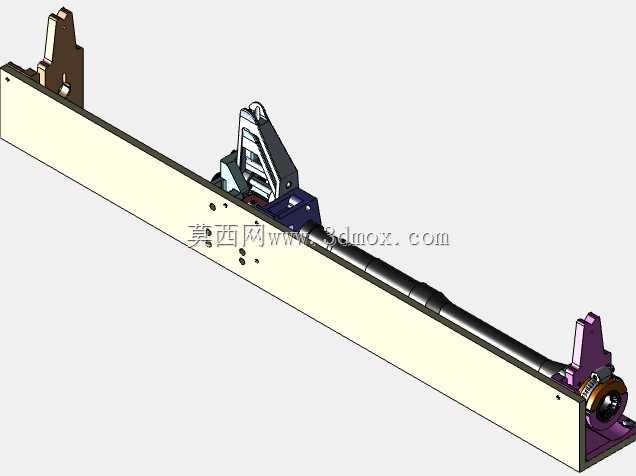

　　这套钻孔夹持工装主要面向小尺寸金属零件的机加工钻孔工序，适配0.75英寸规格FSBU类准星座零件的钻孔装夹需求，在小批量零件加工、定制化零件修配场景中，能够替代通用台钳实现零件的快速定位与夹紧，避免通用夹具装夹时出现的定位偏移、装夹变形问题，尤其适合非量产的定制加工场景使用。工装整体采用长条形槽式基座作为承载主体，基座两端分别设置定位夹紧组件，中间区域预留足够的刀具进给空间，可适配台钻、小型立式钻床的工作台安装尺寸，基座底部为平整安装面，可直接通过T型螺栓固定在钻床工作台上，无需额外制作转接板，安装边界可覆盖常规小型台钻的工作台装夹范围，不会出现超出工作台行程的问题。

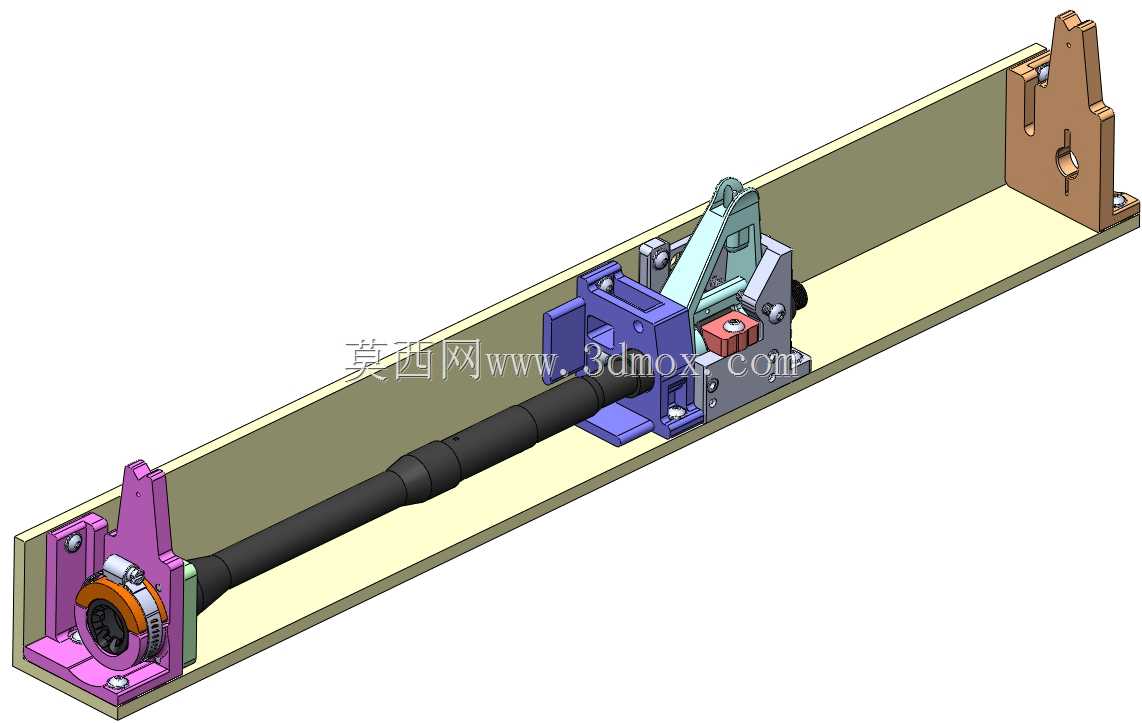

　　从功能结构来看，两端的定位组件分别对应零件的两端定位基准，其中一端采用带V型定位面的紫色夹紧座，配合带橙色锁紧环的旋转压紧结构，可实现零件径向的定位与锁紧，避免钻孔过程中零件出现周向转动；另一端设置带快速扳把的夹紧机构，扳把式结构可实现零件的快速装拆，无需反复拧动多颗锁紧螺栓，能够有效缩短单件装夹的辅助时间，提升小批量加工的效率。中间的蓝色定位座作为中间支撑结构，可对零件的中段进行辅助支撑，避免长条形零件在钻孔进给时出现向下的弯曲变形，保证钻孔位置的同轴度与垂直度精度。

　　设计过程中优先考虑了3D打印制作的可行性，所有非受力的结构件均可采用FDM工艺打印制作，仅受力的锁紧销轴、压紧块接触面采用标准铝角等现成五金件拼接，无需复杂的金属切削加工即可完成整套工装的制作，大幅降低了小批量定制场景下的工装制作成本与周期。工装的定位基准统一以零件的外圆柱面作为主定位基准，避免了多基准转换带来的定位误差，所有夹紧点均避开零件的钻孔加工区域，不会出现刀具与夹具干涉的问题，同时夹紧力的作用点均设置在零件的刚性支撑位置，可避免薄壁类零件装夹时出现的压痕、变形问题。

　　在实际使用过程中，操作人员只需将待加工零件放置在两端定位座的V型槽内，扳动端部的快速夹紧扳把即可完成零件的锁紧，中间支撑座可根据零件的实际长度调整固定位置，适配一定长度范围内的同类型零件加工，无需重新制作整套工装。整套工装的结构没有采用复杂的气动、液压夹紧元件，全部采用纯机械结构实现夹紧与定位，维护成本极低，不存在气动元件漏气、液压元件漏油的隐患，适合小型加工车间、个人DIY加工场景使用。针对钻孔过程中产生的切屑，槽式基座的结构可引导切屑向槽内集中，不会散落在工作台各处，清理时只需将槽内切屑清扫即可，大幅降低了加工后的清理工作量。同时工装的所有活动部件均设置了限位结构，夹紧扳把的行程有限，不会出现过夹紧导致零件变形的问题，即使是没有丰富装夹经验的操作人员，也能快速掌握装夹方法，不会出现装夹失误导致零件报废的情况。在安装适配性方面，基座的安装孔位按照通用台钻的T型槽间距设置，可直接适配多数常见规格的小型台钻、桌面钻床，安装时无需对钻床工作台进行额外改造，固定后整体刚性足够，能够承受高速钢钻头钻孔时的进给力，不会出现工装晃动导致钻孔偏斜的问题。
