Muncaster卧式往复蒸汽机结构模型

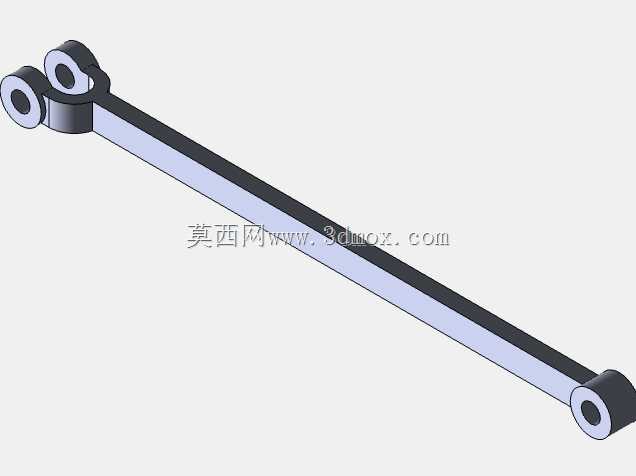

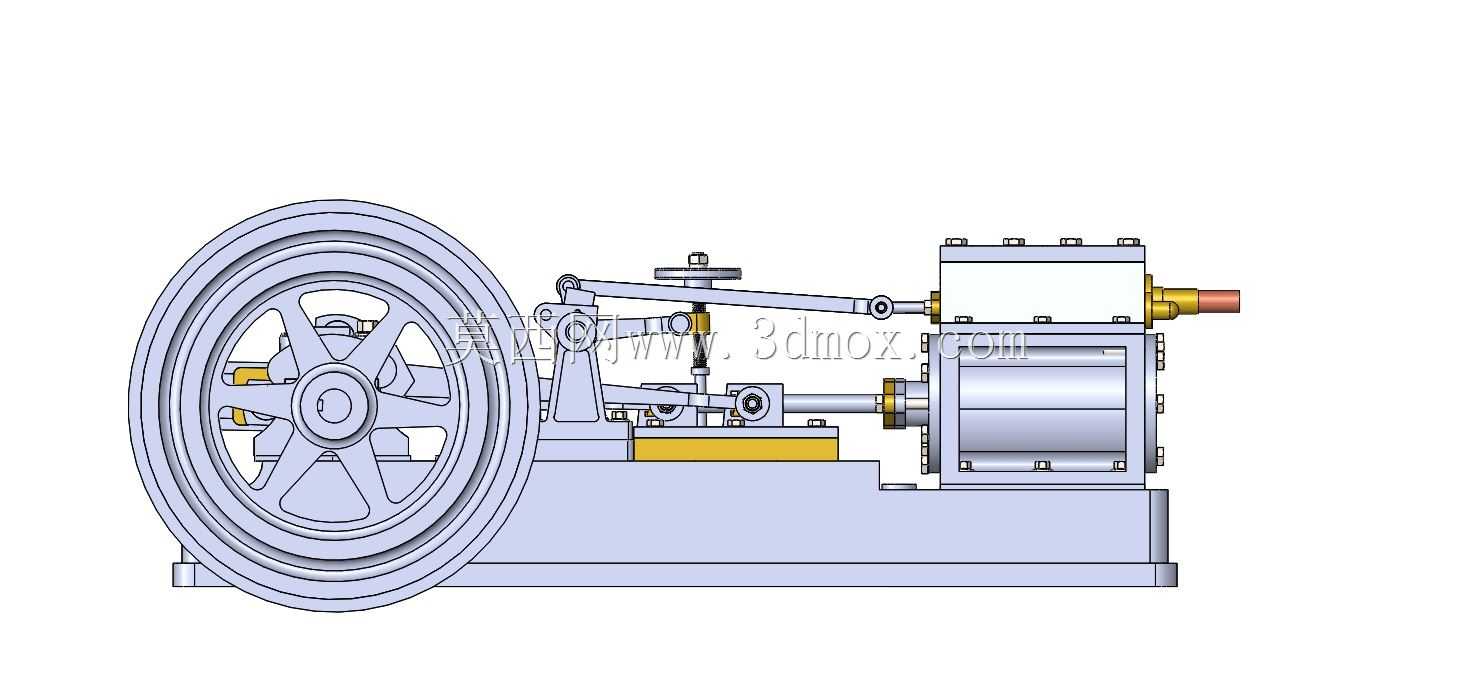

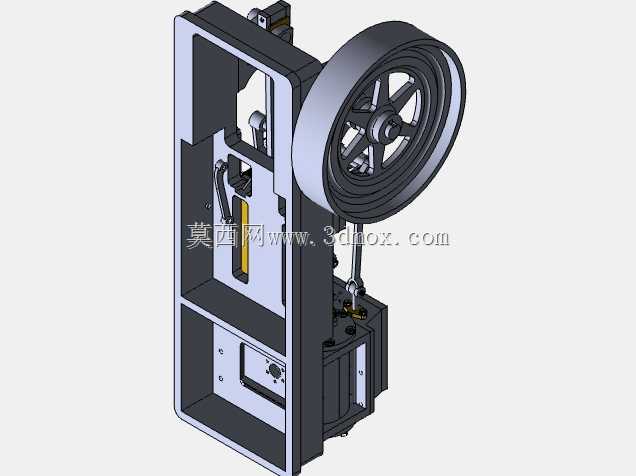

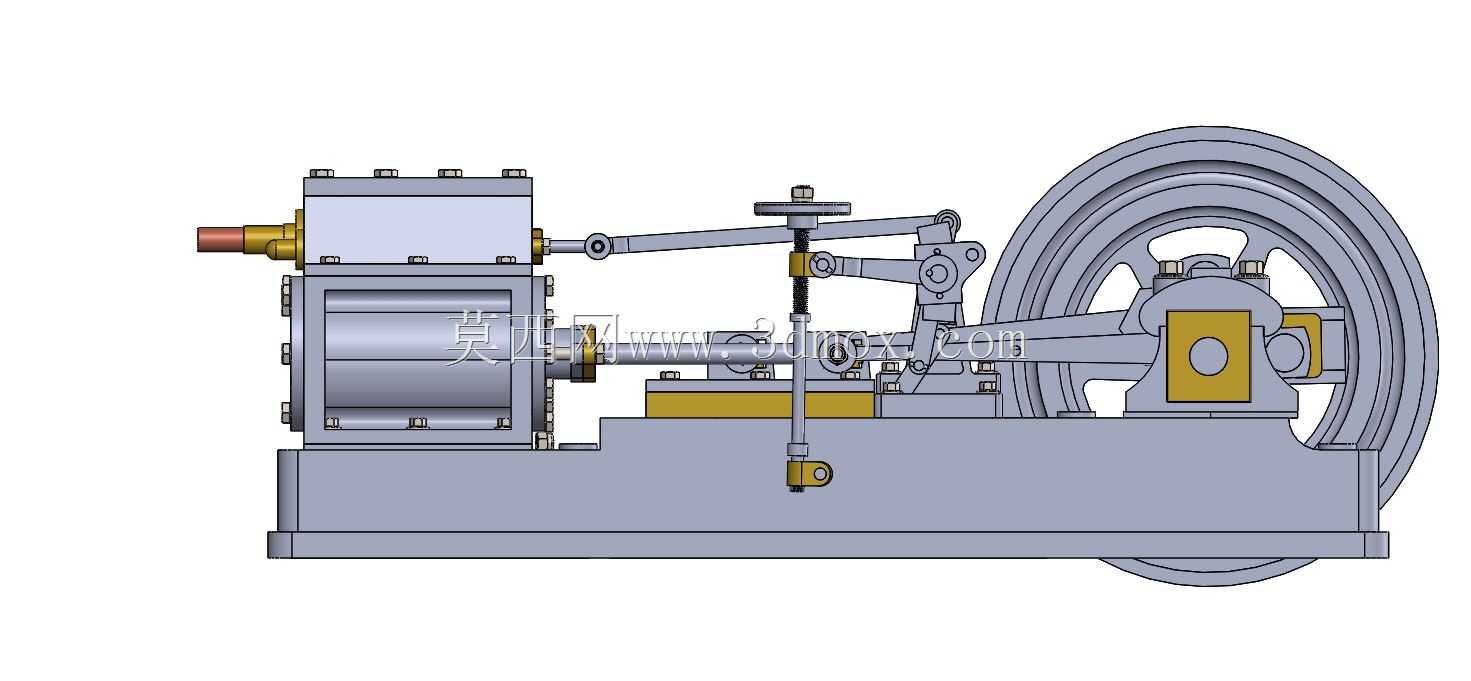

这套蒸汽机模型还原的是卧式单缸往复式蒸汽动力装置的完整机械结构，这类结构曾广泛应用于早期工业生产的动力输出场景，在小型工厂动力驱动、船舶辅机、早期工业教学演示场景中都能见到同结构设备的身影，即便在当下，这类结构也是机械原理教学、复古动力装置复刻、小型蒸汽动力爱好者改装的核心参考结构。从实际功能来看，该装置通过高压蒸汽进入汽缸推动活塞做直线往复运动，再经十字头滑块、连杆组件将直线运动转换为曲轴的旋转运动，搭配大直径飞轮储存转动惯量，抵消曲柄连杆机构过死点时的动力波动，保证输出轴转动的平顺性，整套机构可以独立完成蒸汽热能到旋转机械能的转换，不需要额外的辅助动力结构即可稳定输出扭矩。

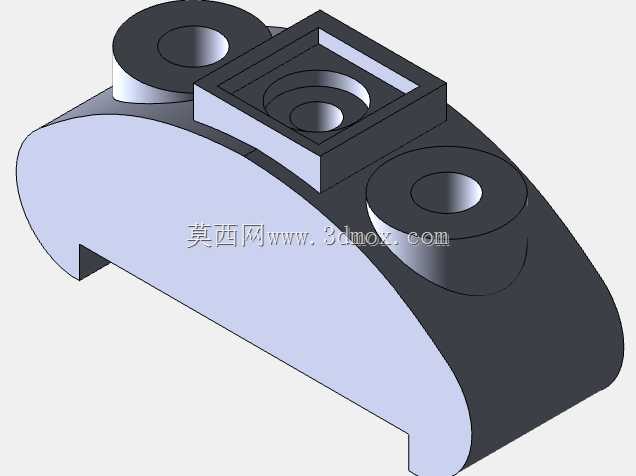

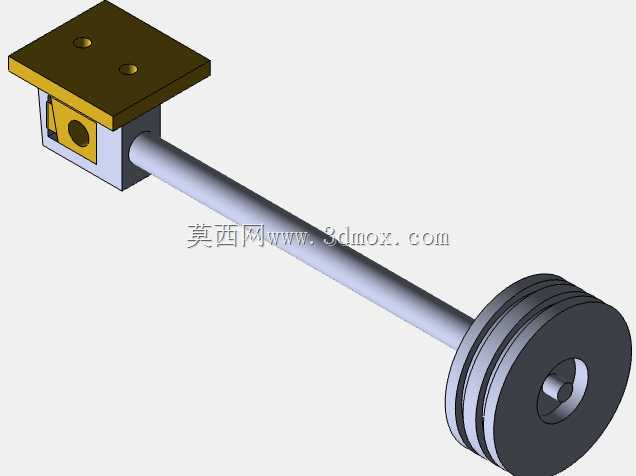

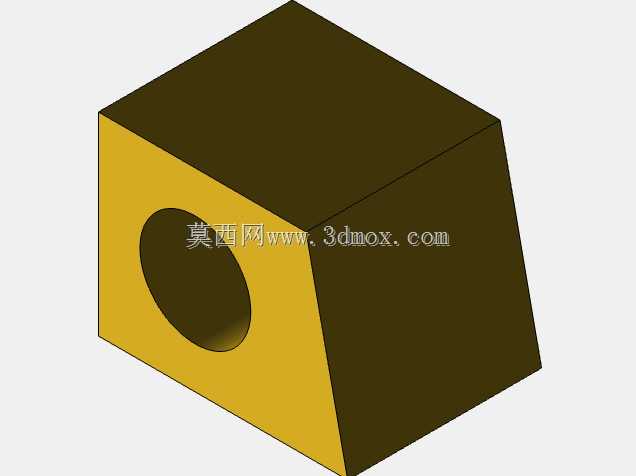

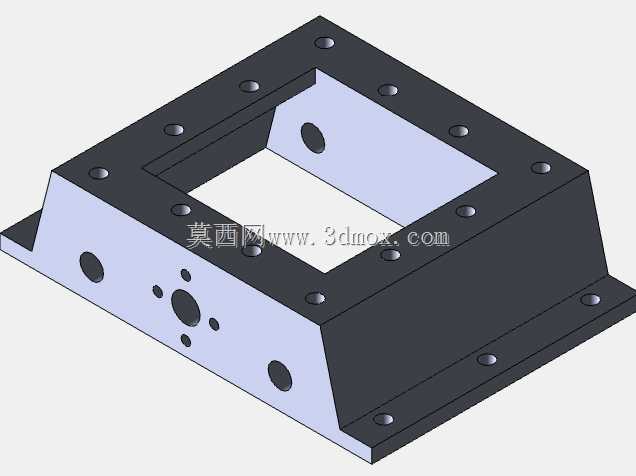

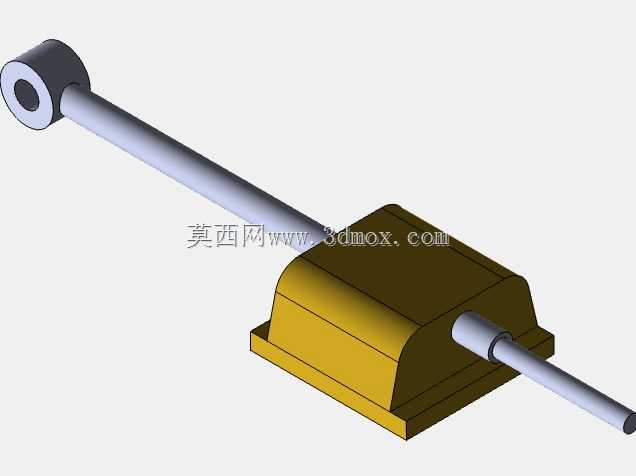

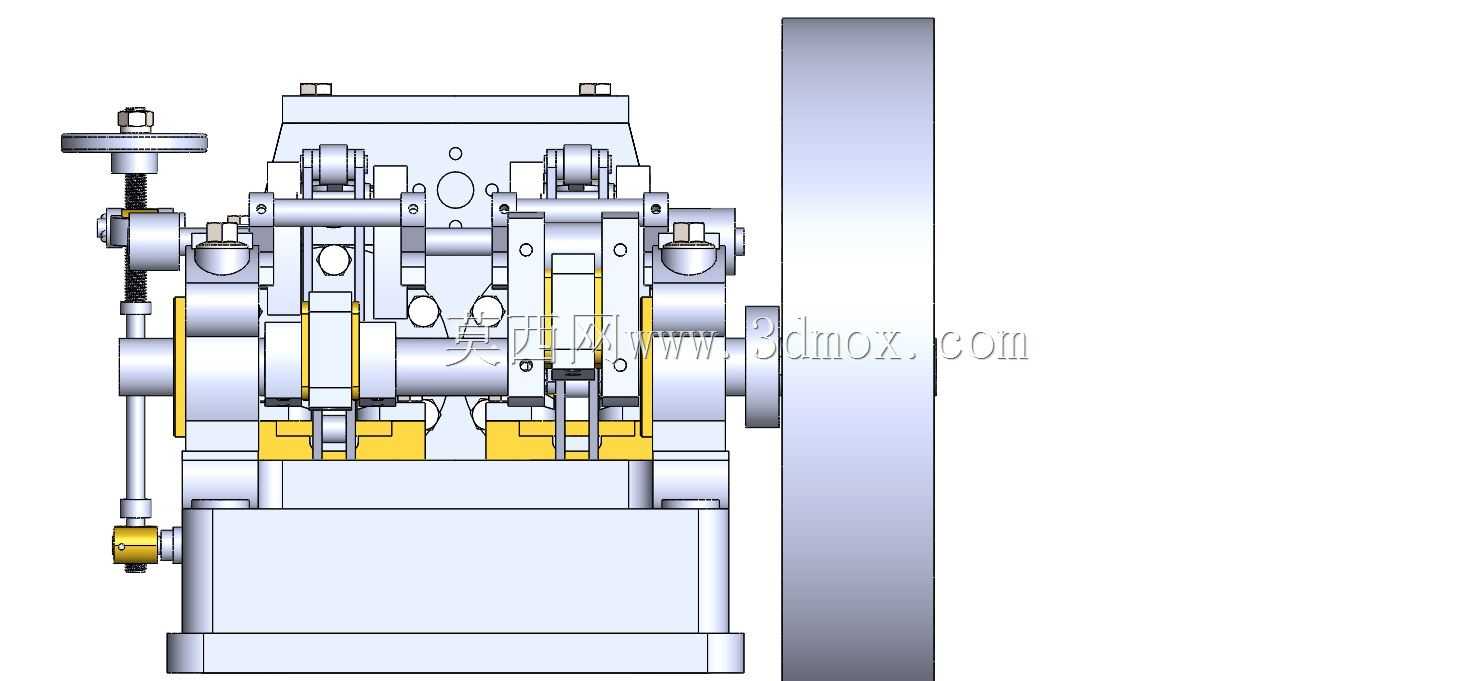

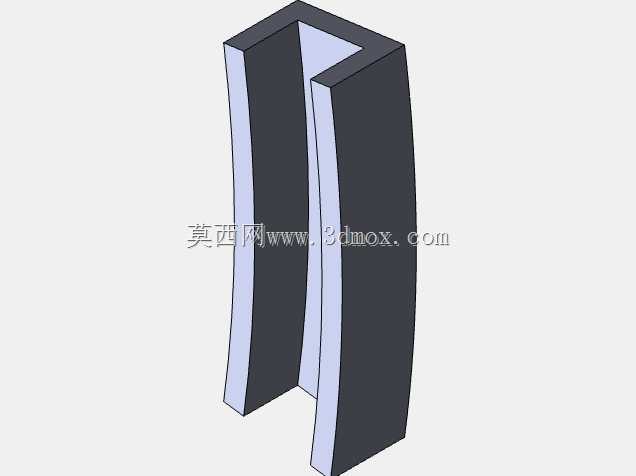

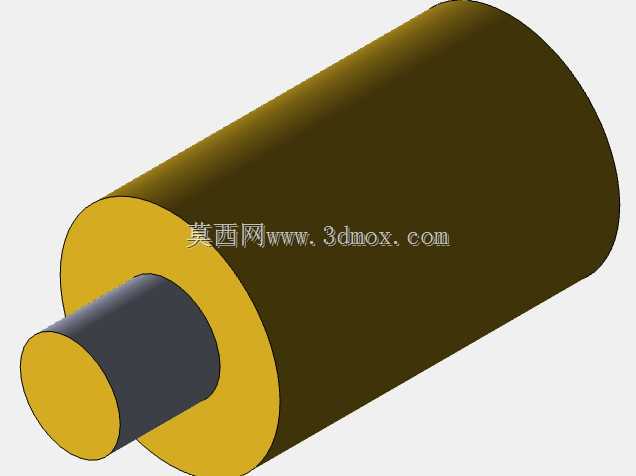

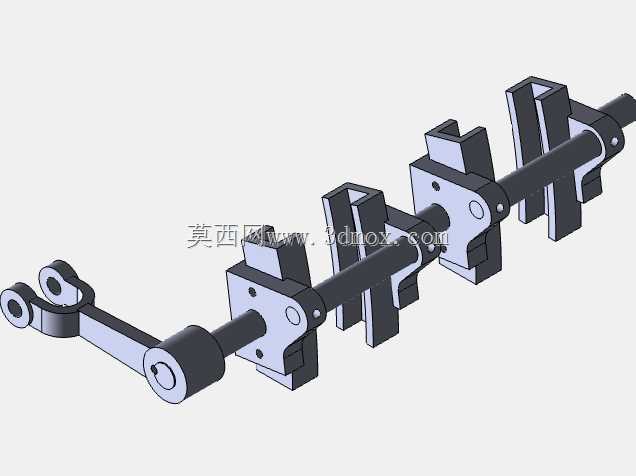

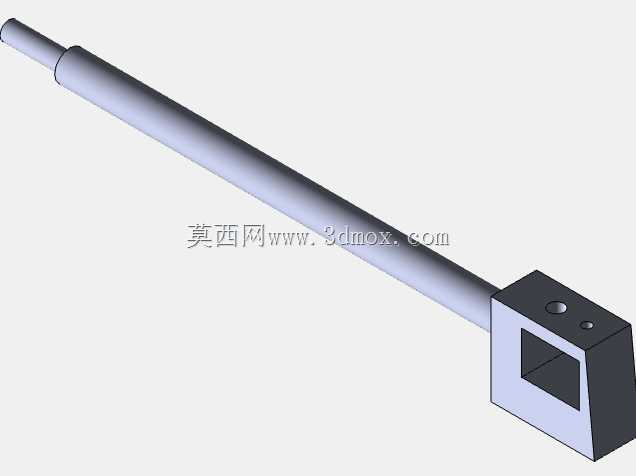

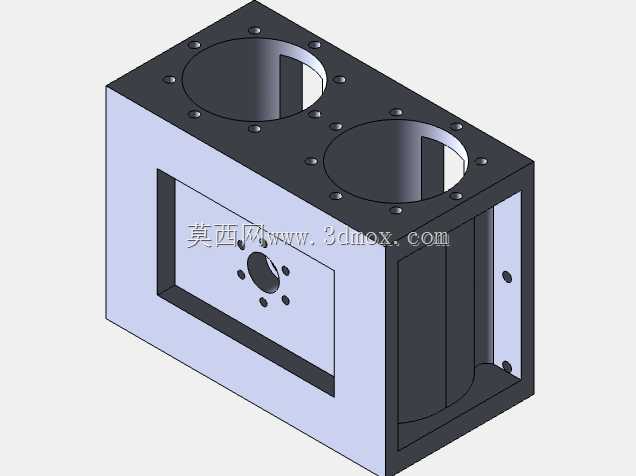

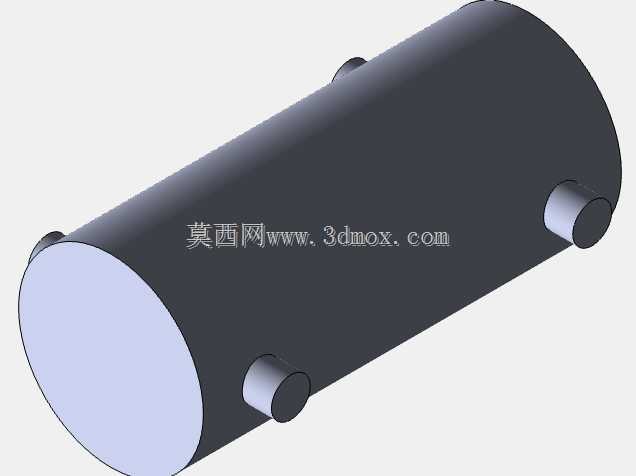

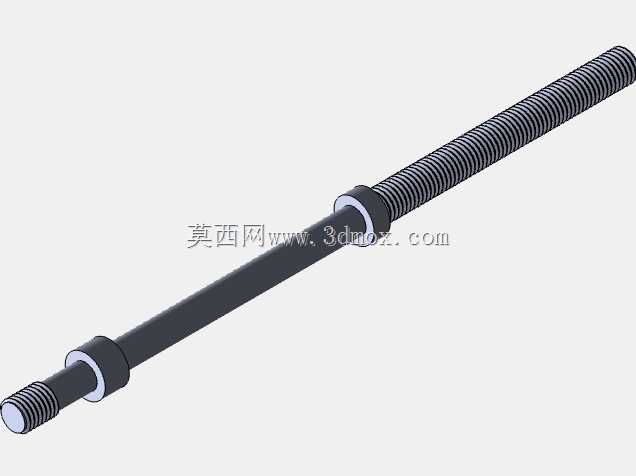

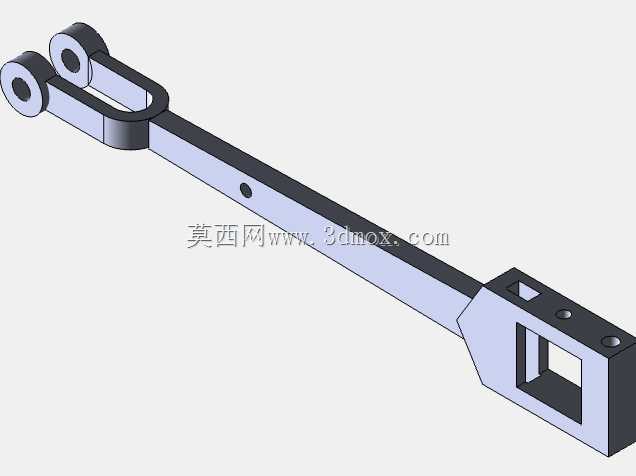

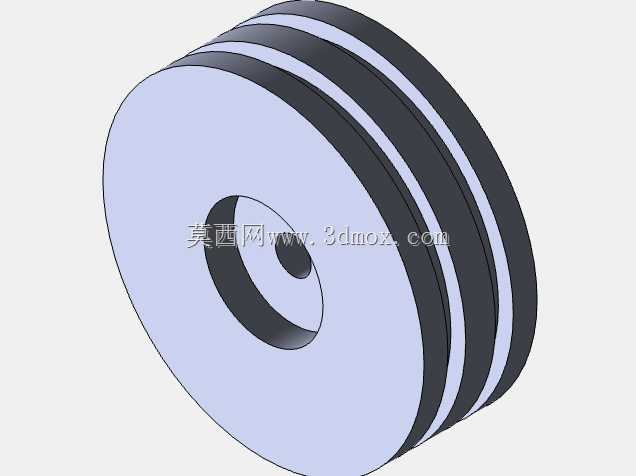

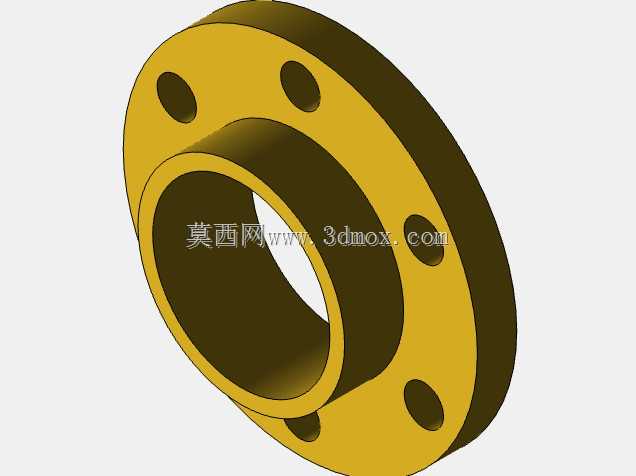

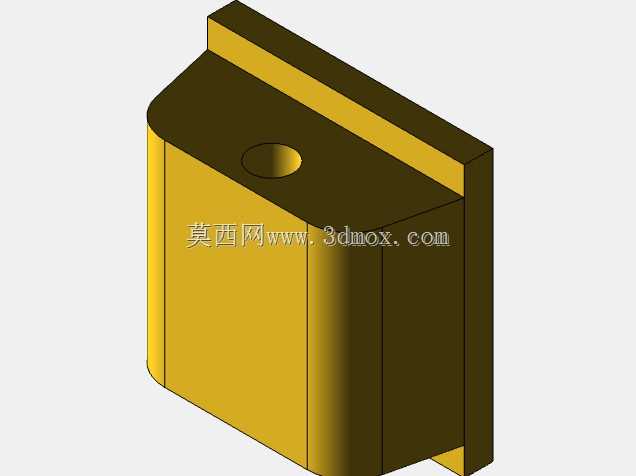

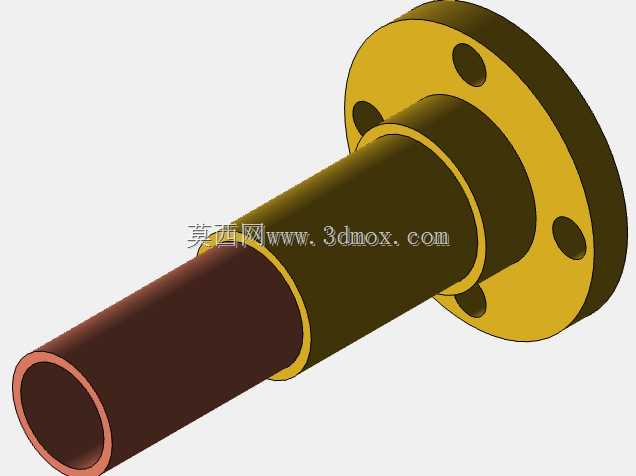

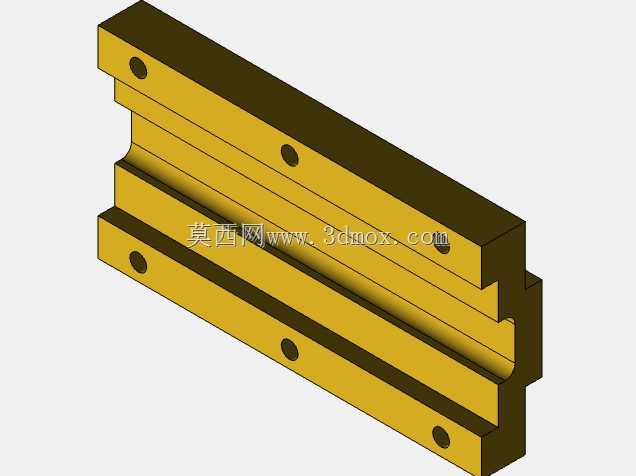

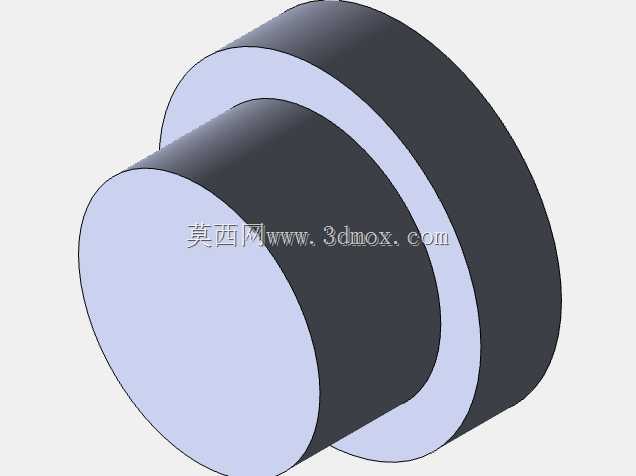

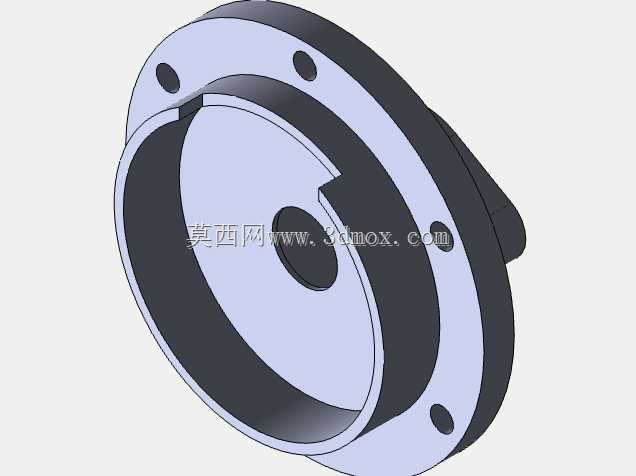

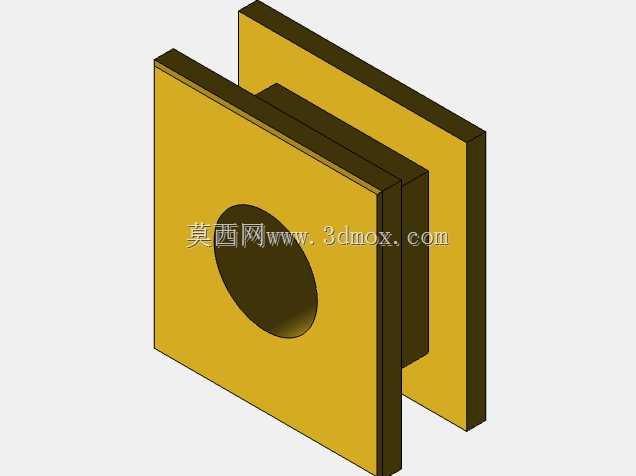

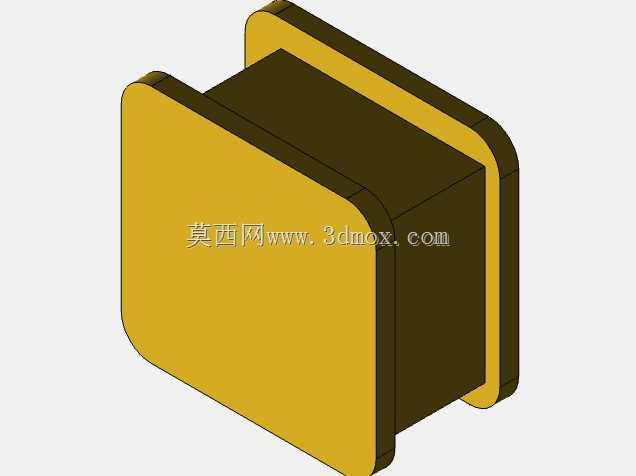

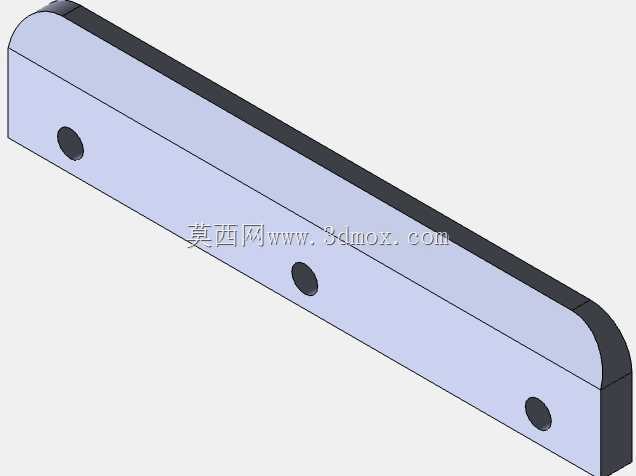

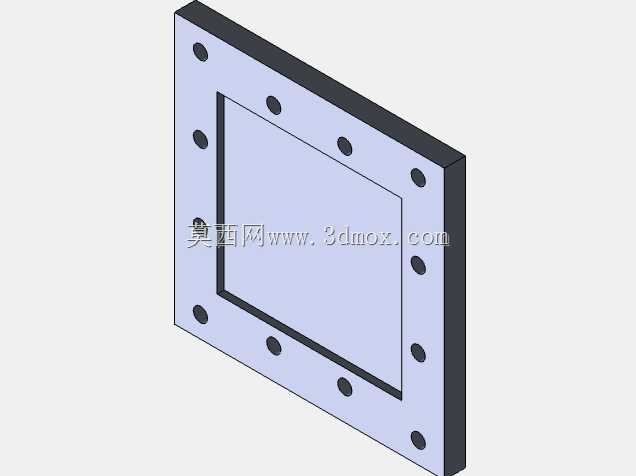

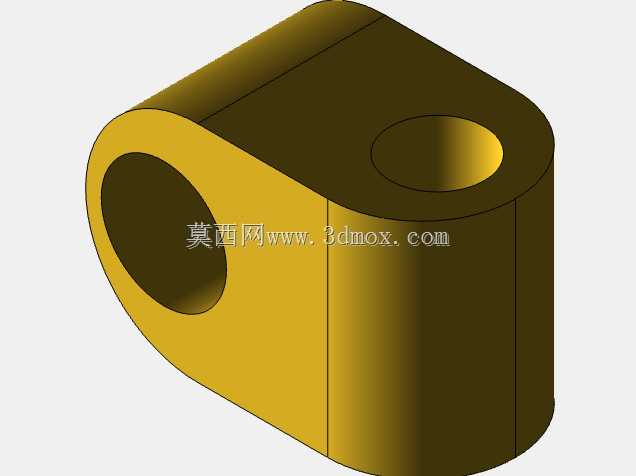

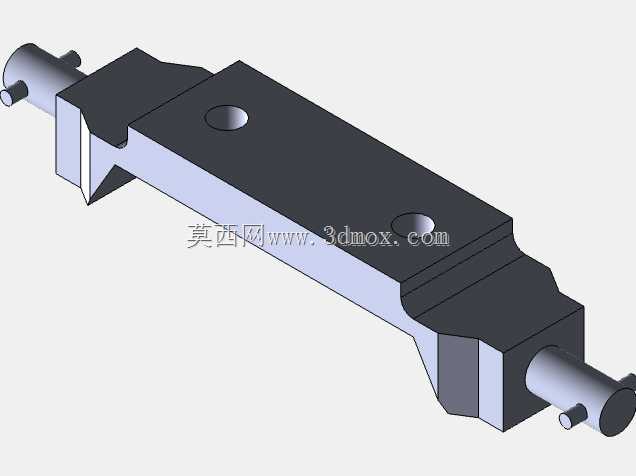

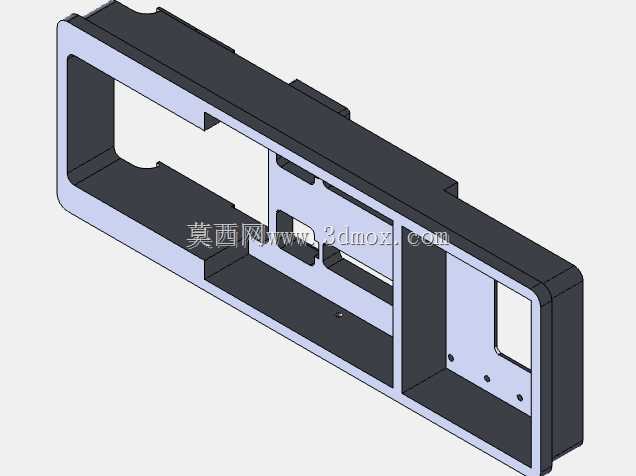

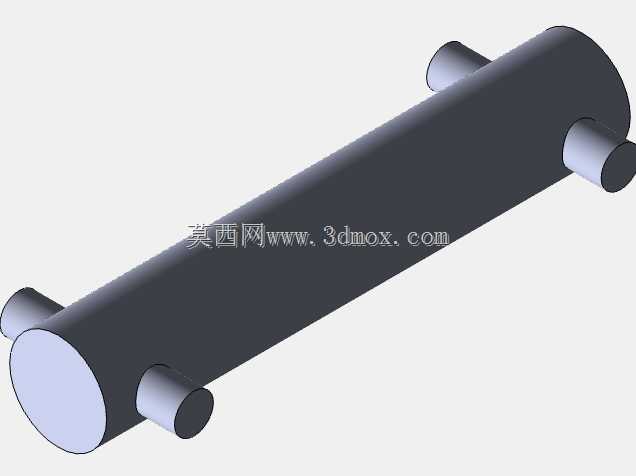

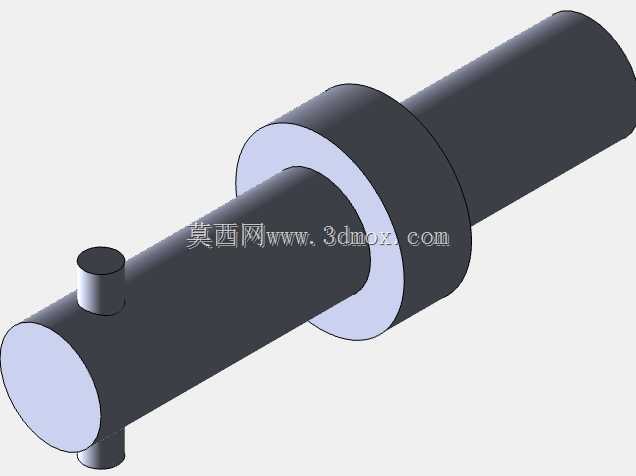

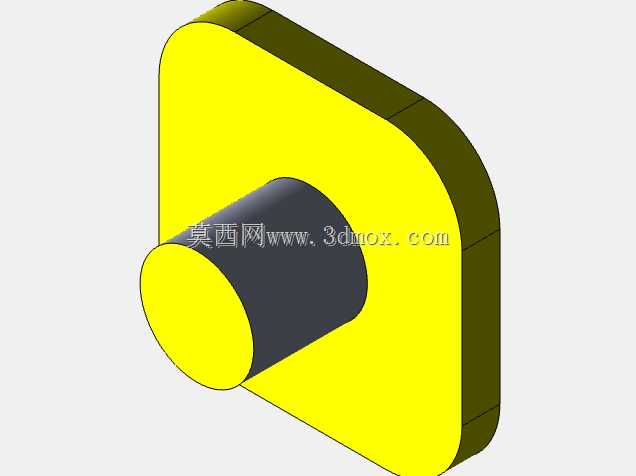

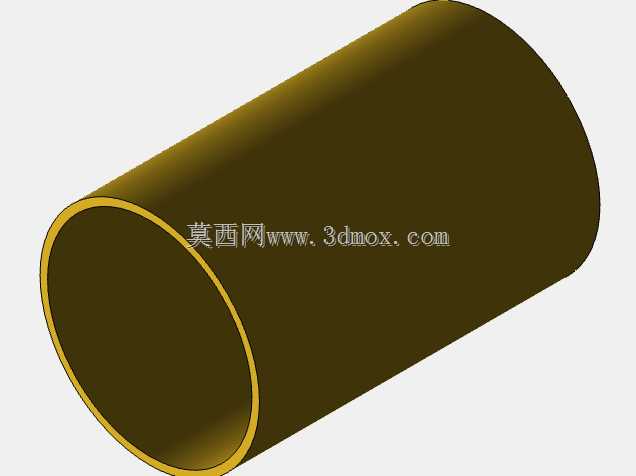

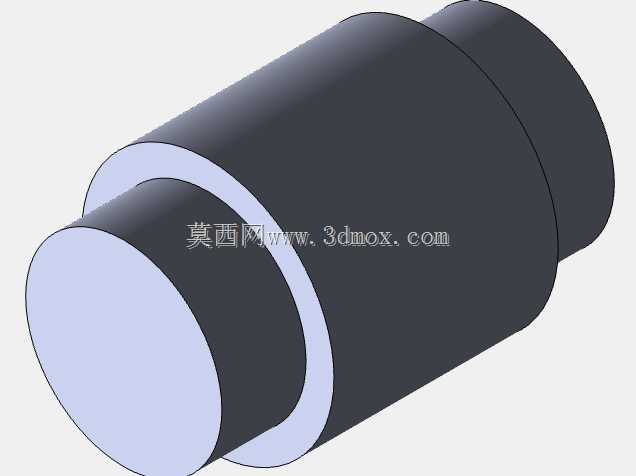

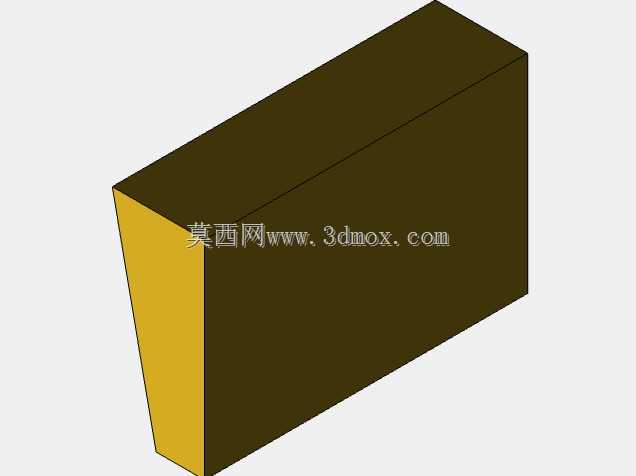

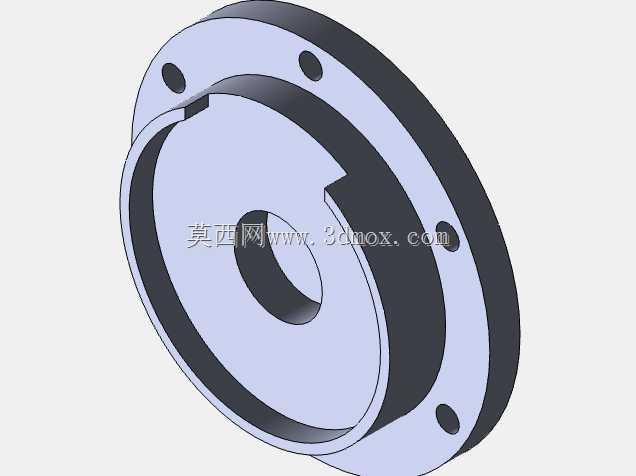

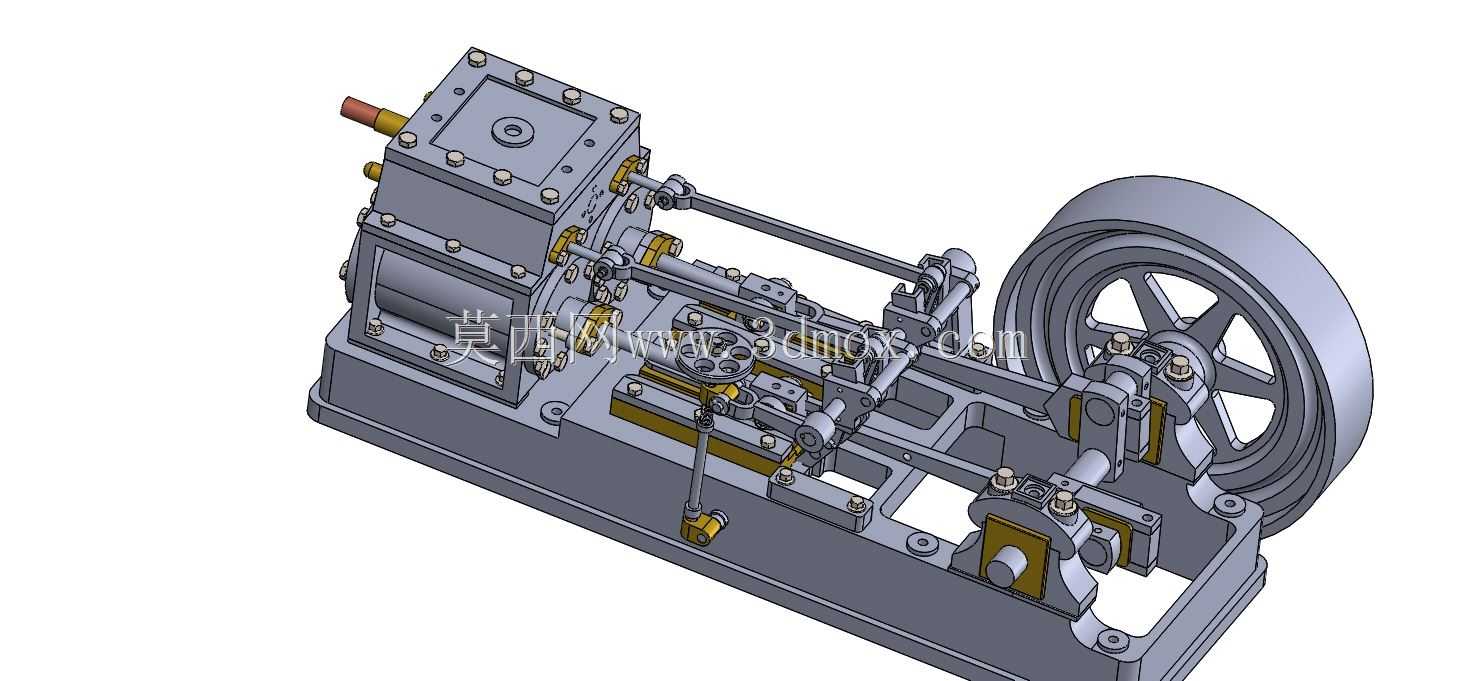

从设计思路层面拆解，整套结构采用卧式分体安装布局，汽缸组件、十字头滑道、曲轴轴承座全部集成在一体式铸造机座上，这种布局的优势在于降低整机的重心高度，安装时不需要搭建过高的基础平台，日常维护时可以直接从机座上方拆解汽缸盖、连杆轴瓦等易损部件，不需要吊装整个机身。汽缸部分采用方形阀室与圆柱形缸体结合的结构，侧面预留的进排气接口可以直接对接蒸汽管路与滑阀配气机构，配气机构通过偏心轮与曲轴联动，能够根据曲轴的转动角度自动切换进排气时序，保证活塞在往复行程中都能获得稳定的蒸汽推力，不需要人工手动控制气路通断。十字头部分采用导向滑块与滑道配合的结构，将活塞的直线运动严格限制在汽缸轴线上，避免活塞杆受到侧向力导致密封件偏磨，大幅延长汽缸密封组件的使用寿命，这也是卧式蒸汽机区别于直连式动力结构的核心设计细节，很多复刻模型容易忽略这个导向结构，导致运行时活塞杆晃动漏气。

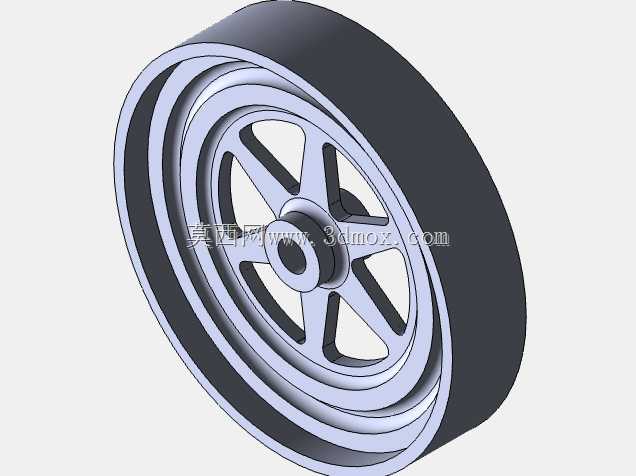

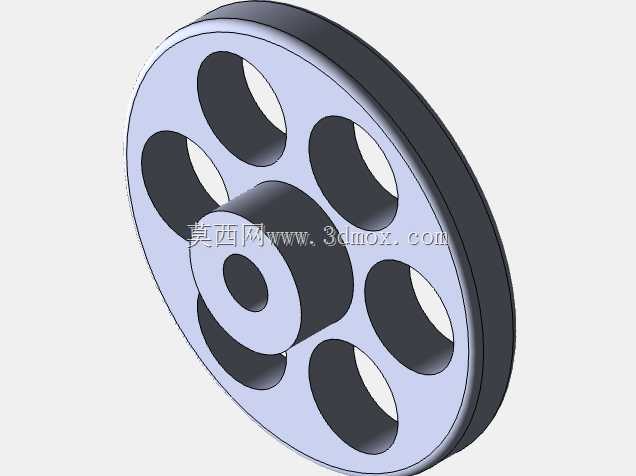

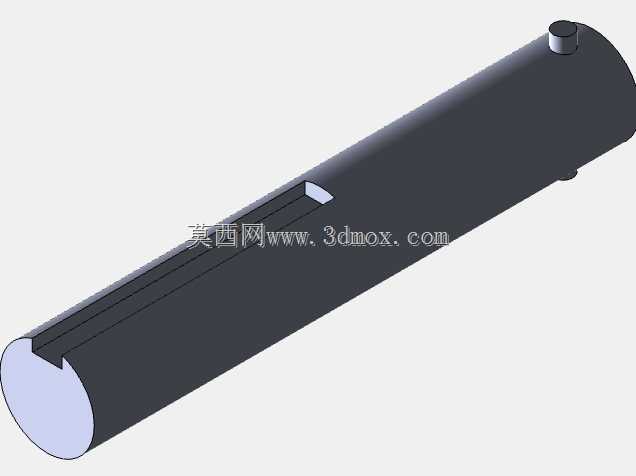

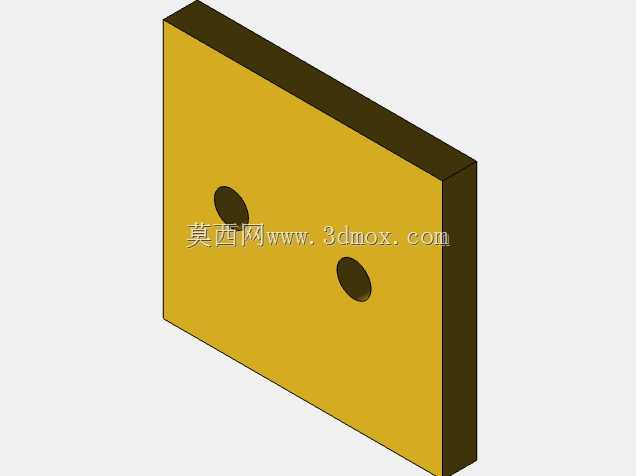

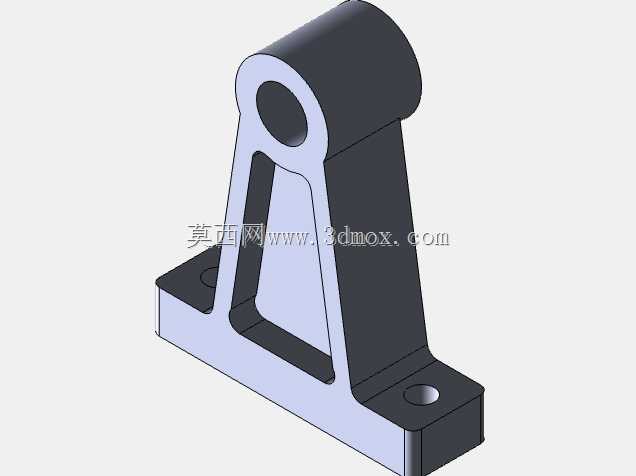

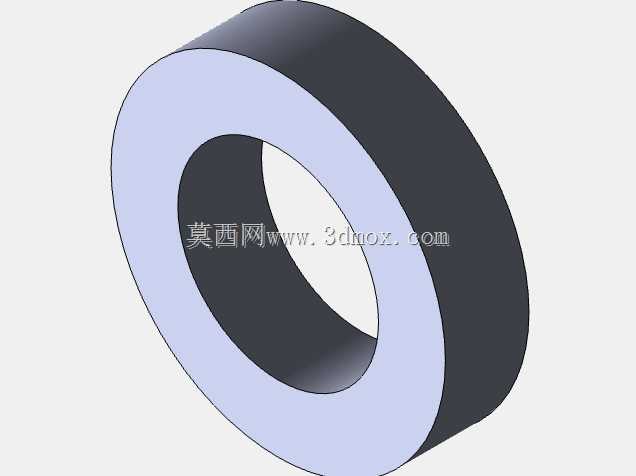

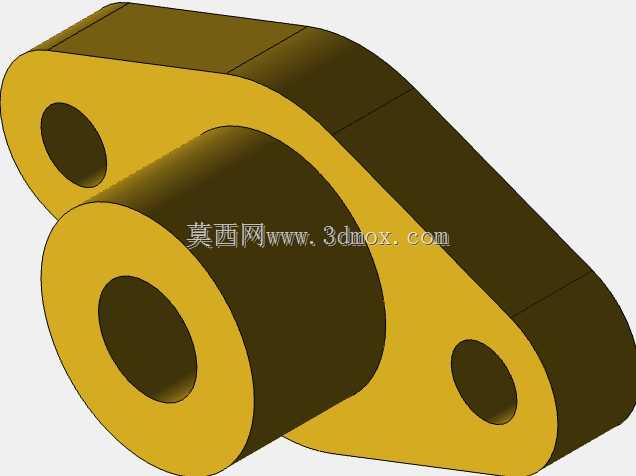

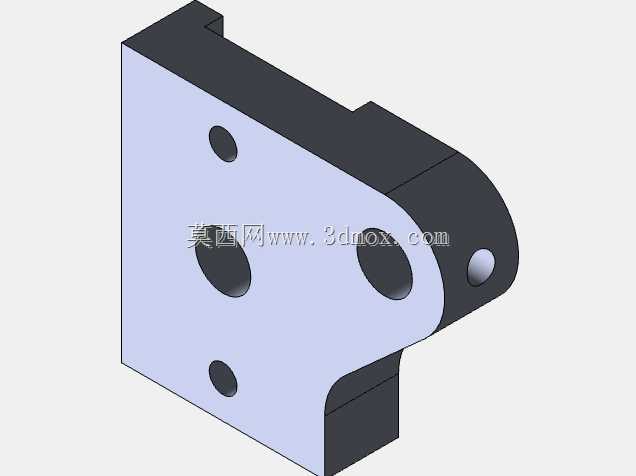

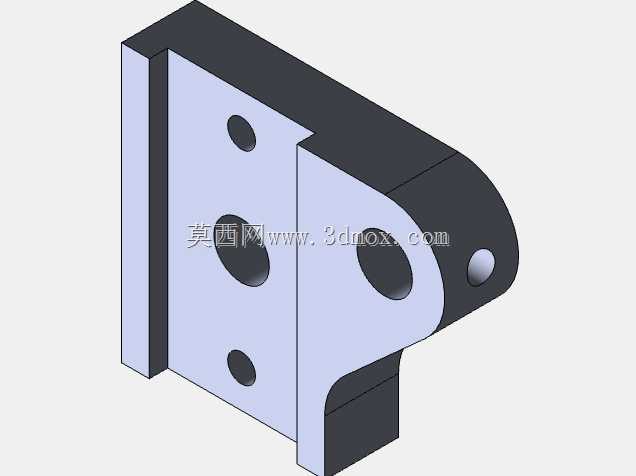

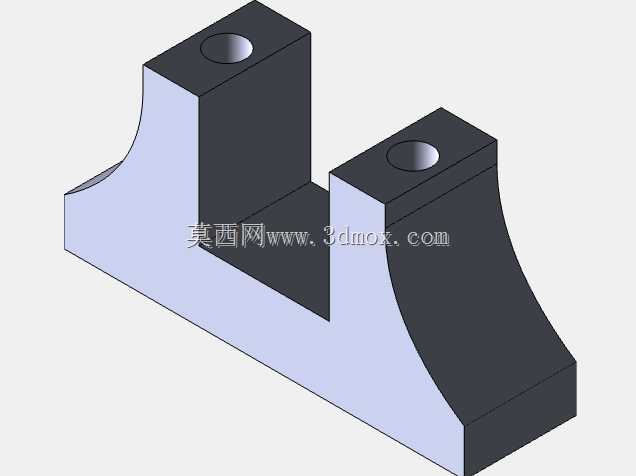

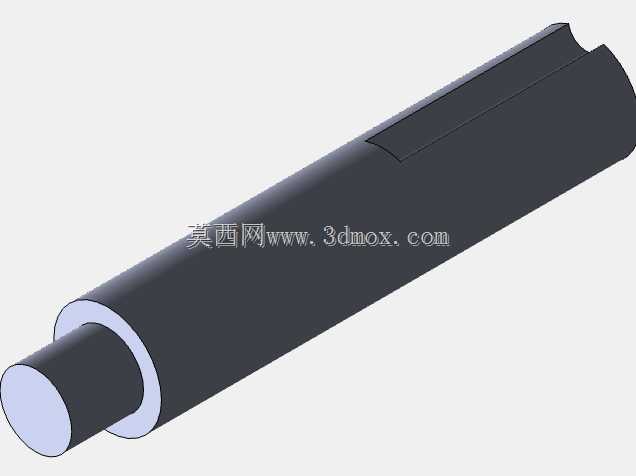

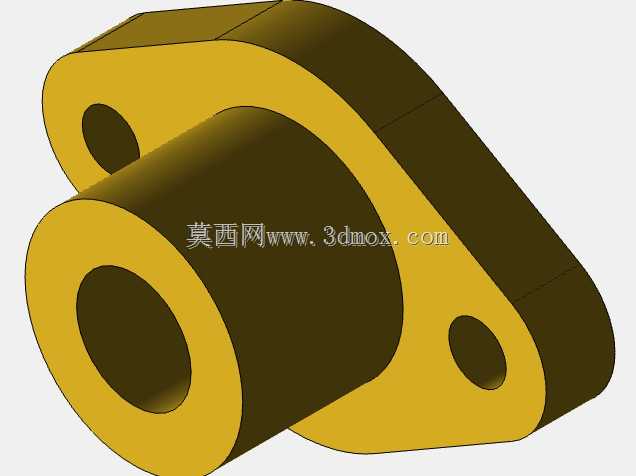

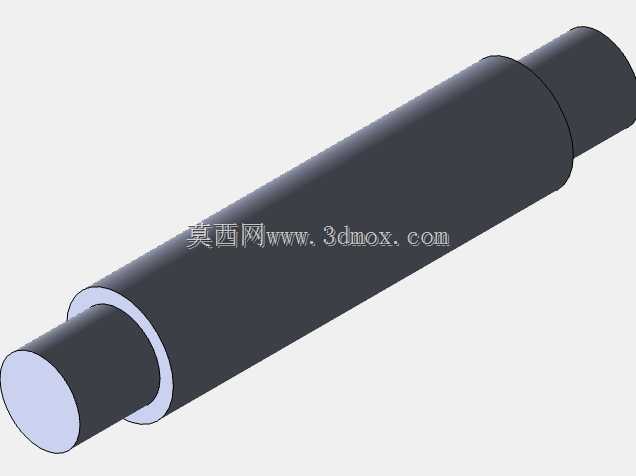

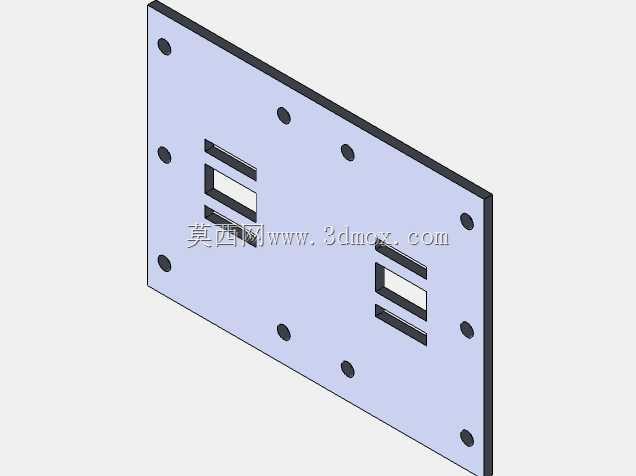

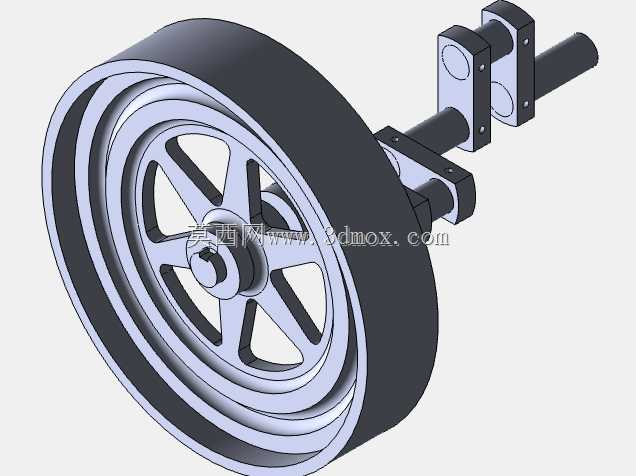

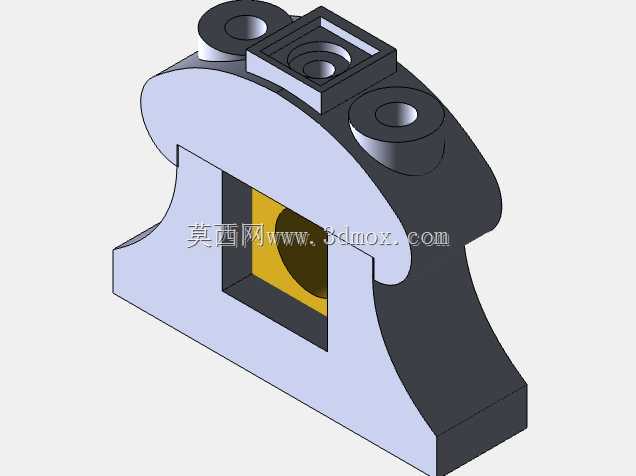

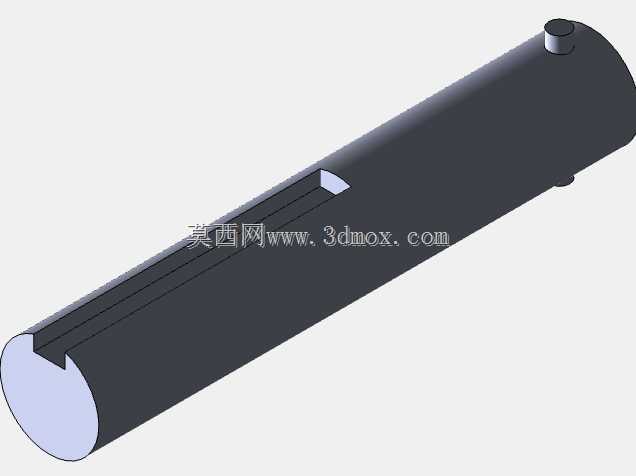

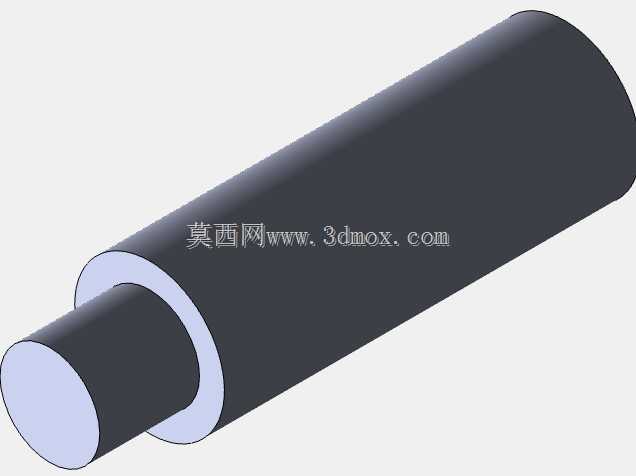

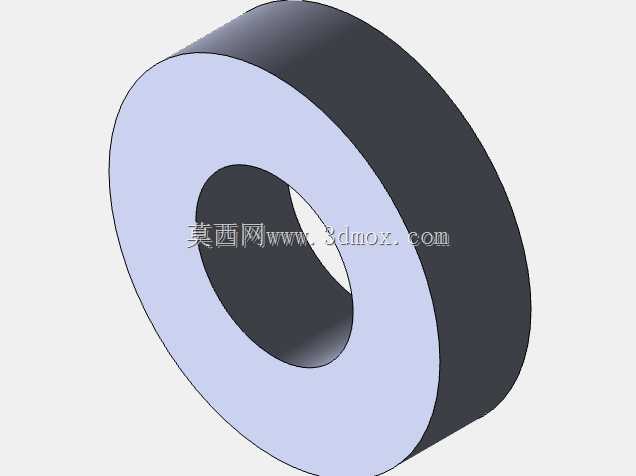

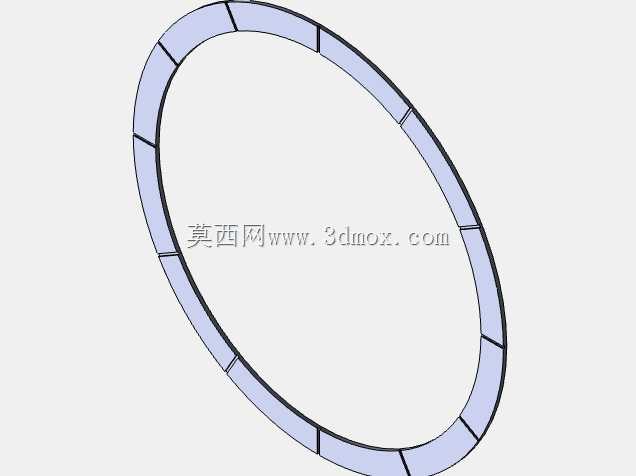

曲轴部分采用双轴承座支撑结构，轴承座直接通过螺栓固定在机座的加工基准面上，安装时可以通过调整轴承座下的垫片厚度来保证曲轴的同轴度，避免转动时出现卡滞。飞轮采用辐条式结构，在保证足够转动惯量的前提下降低自身重量，飞轮与曲轴采用平键连接传递扭矩，端面加装锁紧螺母防止高速转动时飞轮松脱。从安装边界来看，整机的所有突出部件都没有超出机座的长宽轮廓范围，侧面的操纵杆、进气管路接口都布置在机座的侧边区域，安装时只需要按照机座底部的安装孔位在基础平台上打孔固定即可，不需要额外预留侧面的操作避让空间，整体安装占用空间紧凑，适合在小型展示台、教学实验台面上布置。

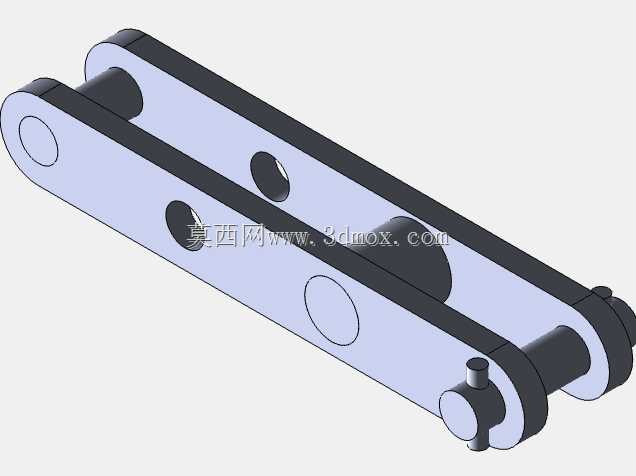

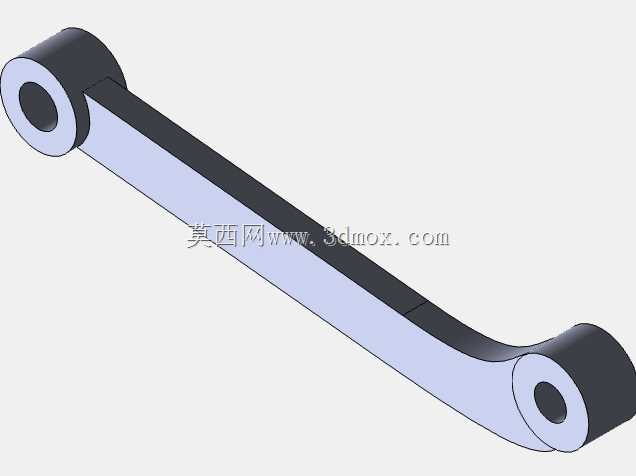

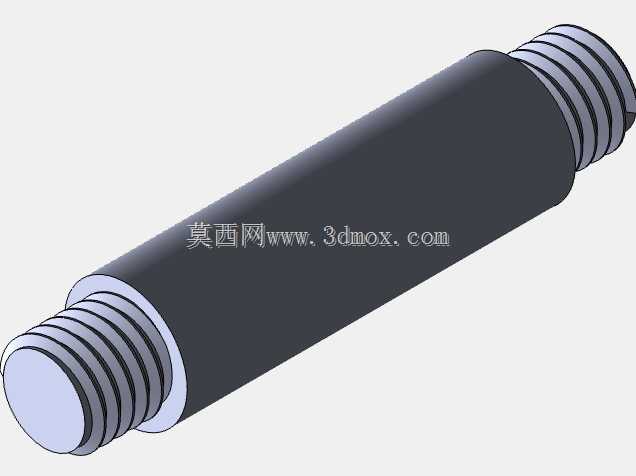

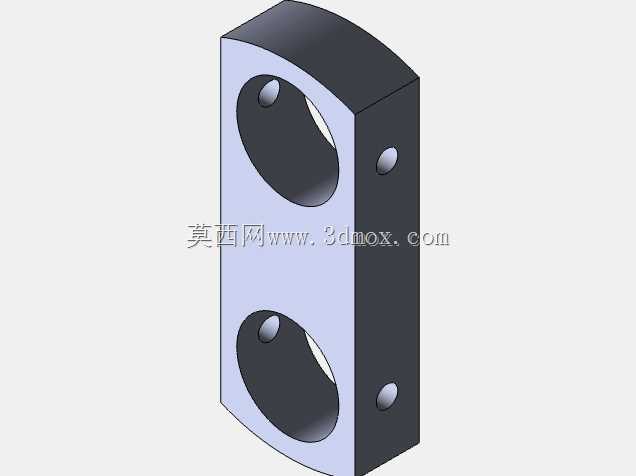

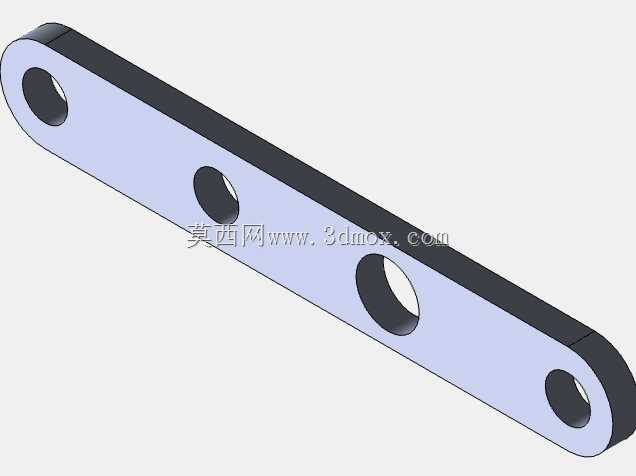

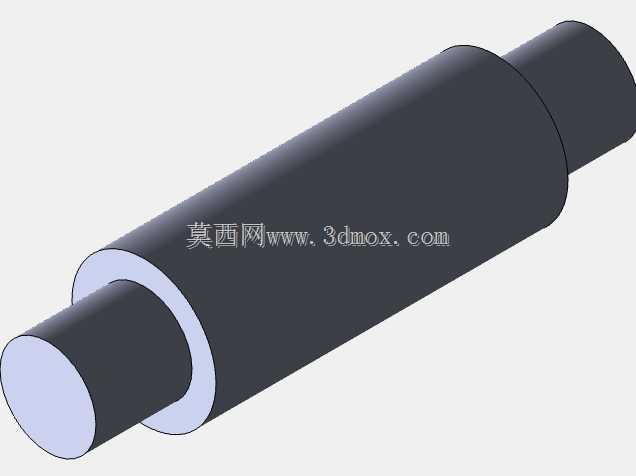

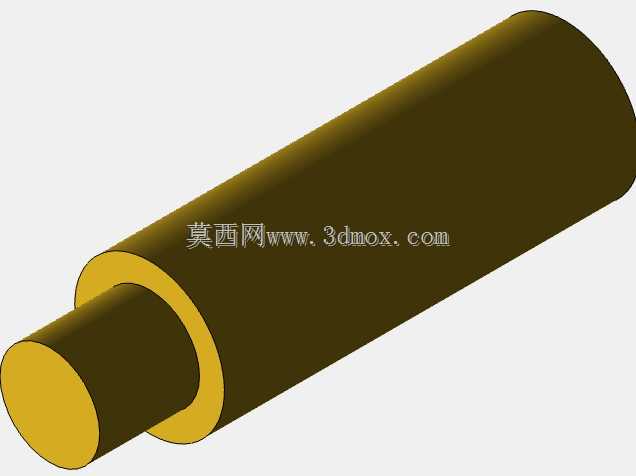

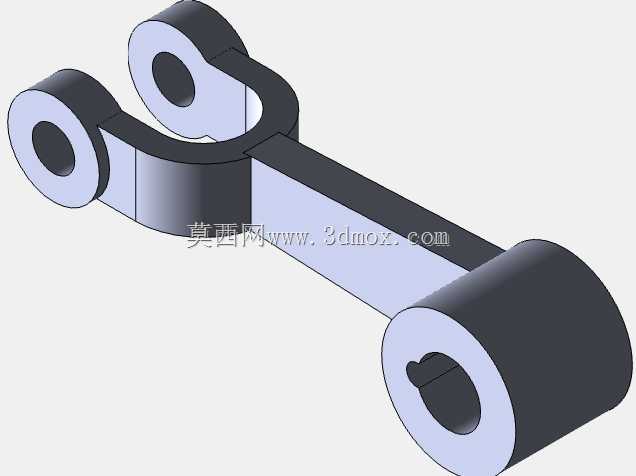

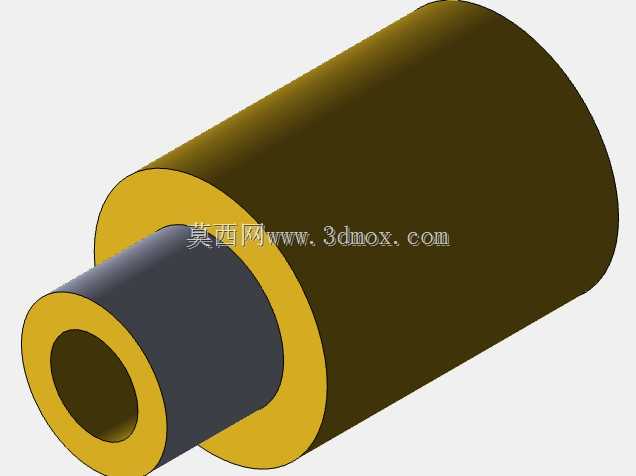

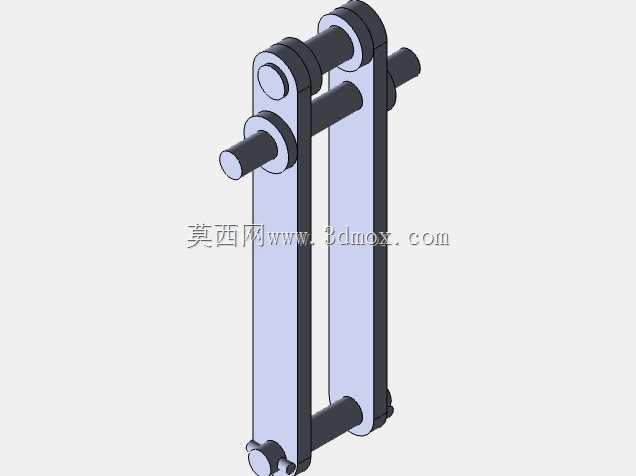

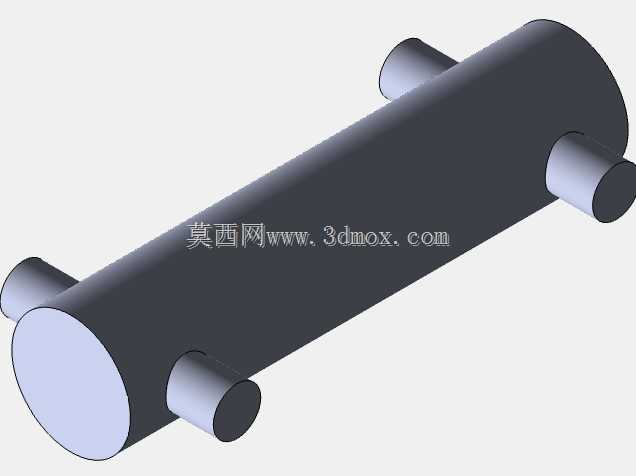

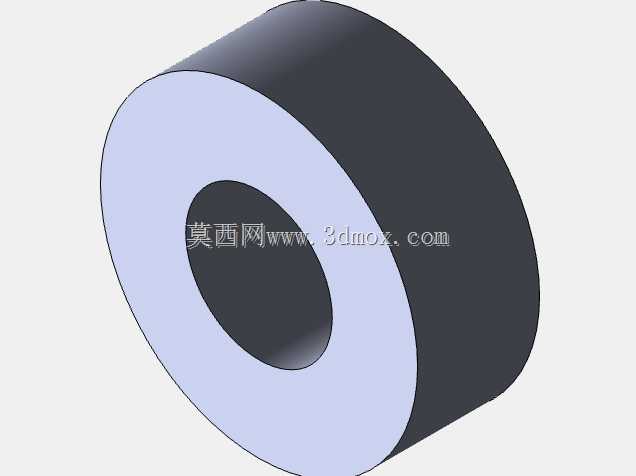

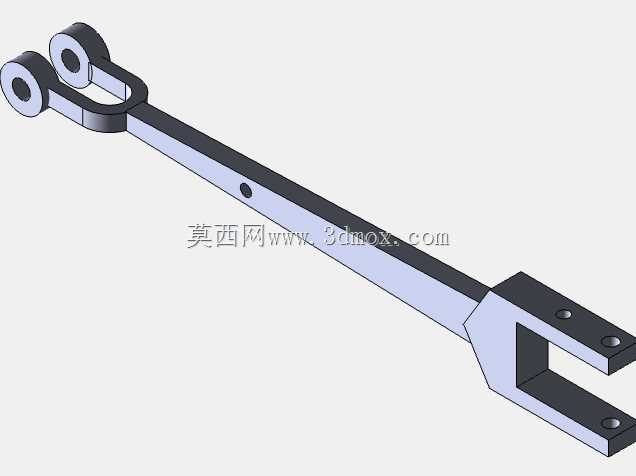

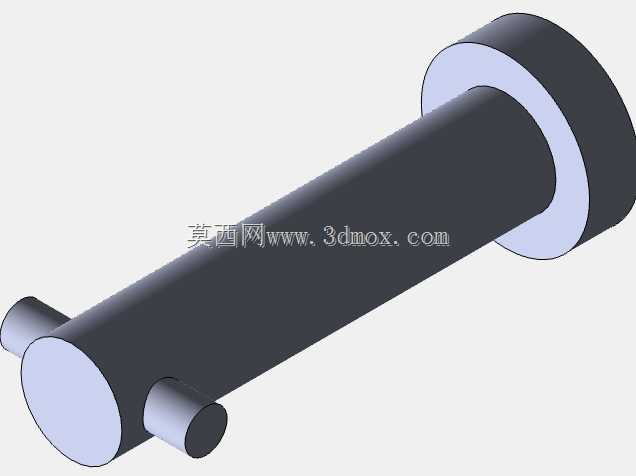

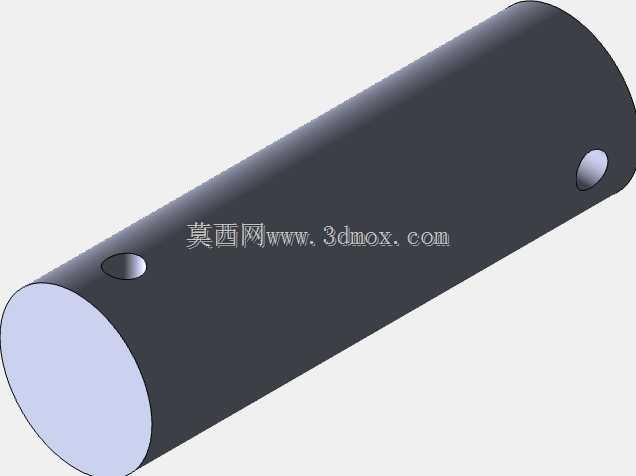

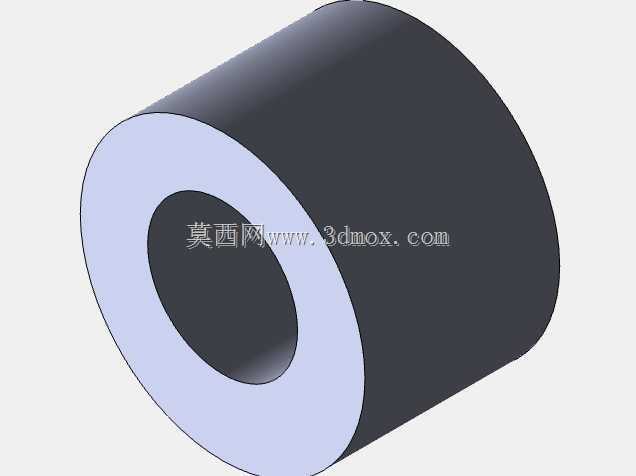

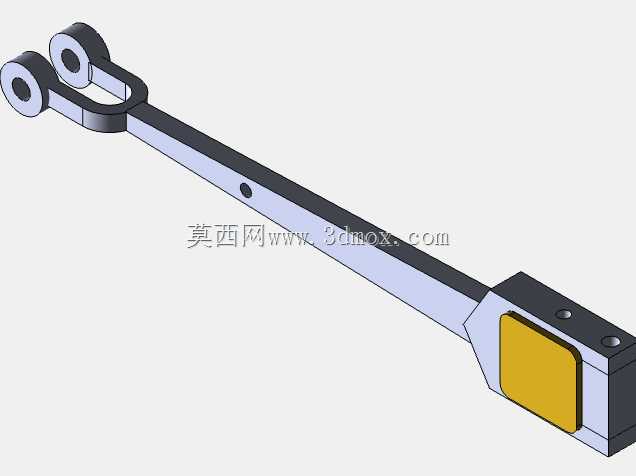

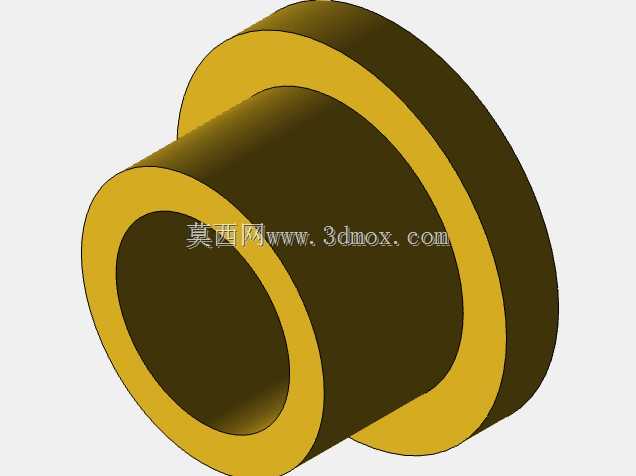

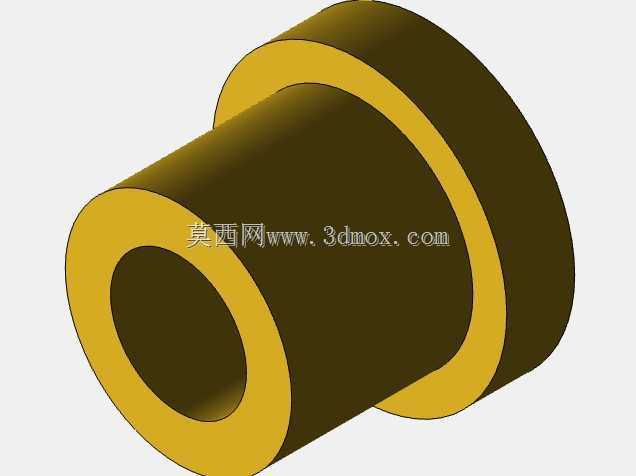

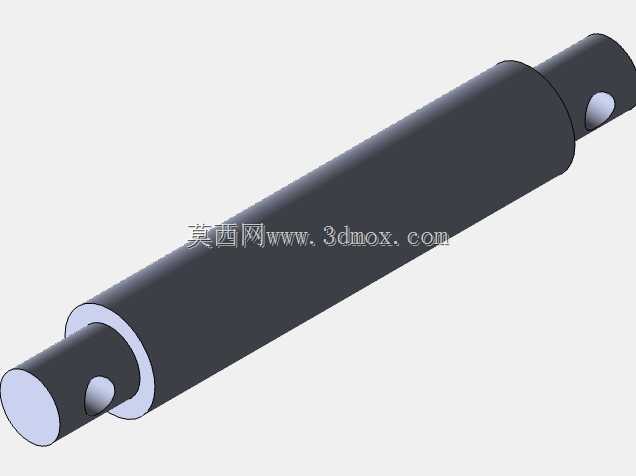

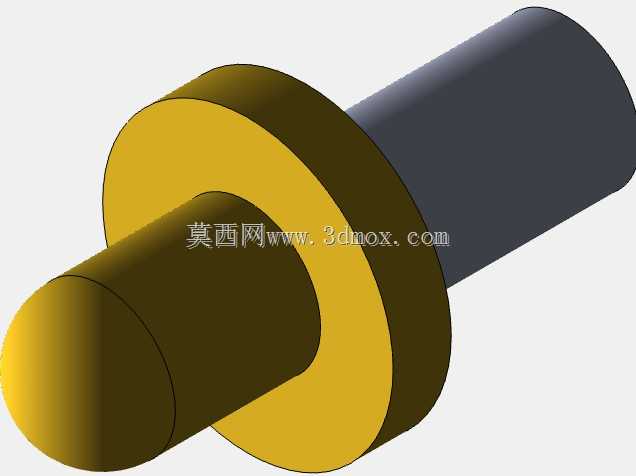

结构细节上，所有的运动副都预留了合理的配合间隙，连杆大头与曲轴曲柄销、连杆小头与十字头销都采用轴瓦配合结构，建模时还原了润滑脂注油口的结构，实际运行时可以通过注油口定期加注润滑脂降低运动磨损。机座上加工有多处减重槽与工艺孔，在保证整体结构刚性的前提下降低整机重量，同时这些槽体也可以承接运动部件滴落的润滑油，避免污染安装台面。配气机构的偏心轮位置与曲柄的夹角经过匹配设计，能够保证进排气的提前角与迟闭角符合往复式蒸汽机的工作逻辑，不会出现蒸汽顶缸或者动力不足的问题。对于三维建模从业者来说，这套模型的装配逻辑很有参考价值，从机座的基准搭建开始，到汽缸组件、传动组件、曲轴飞轮组件的逐层装配，完全遵循实际机械装配的工艺顺序，每个部件的配合公差、安装定位面都做了还原，不是简单的外观堆叠模型，可以直接用来做运动仿真演示，验证曲柄连杆机构的运动轨迹、飞轮的动平衡特性，也可以作为蒸汽动力类设备结构设计的参考模板，用来衍生设计不同缸径、不同功率等级的卧式蒸汽机结构。
