变压器铁芯冲裁成型工装结构设计

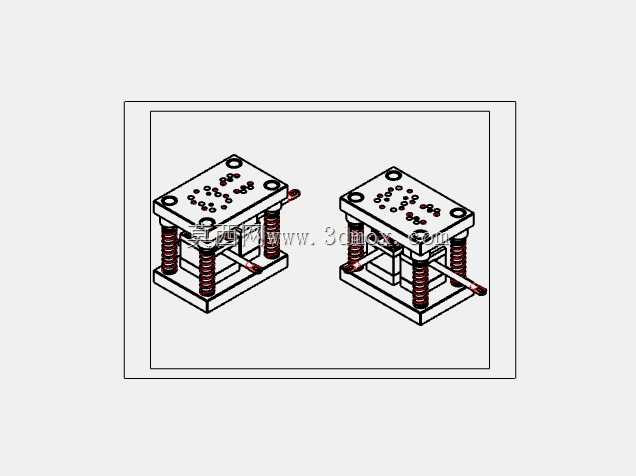

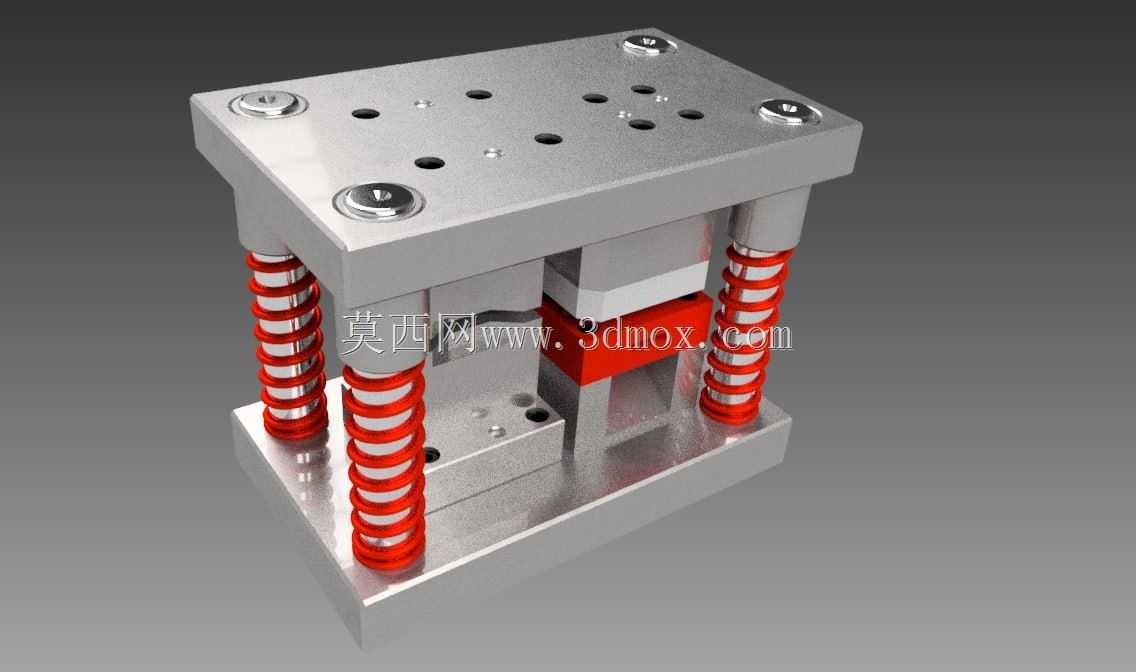

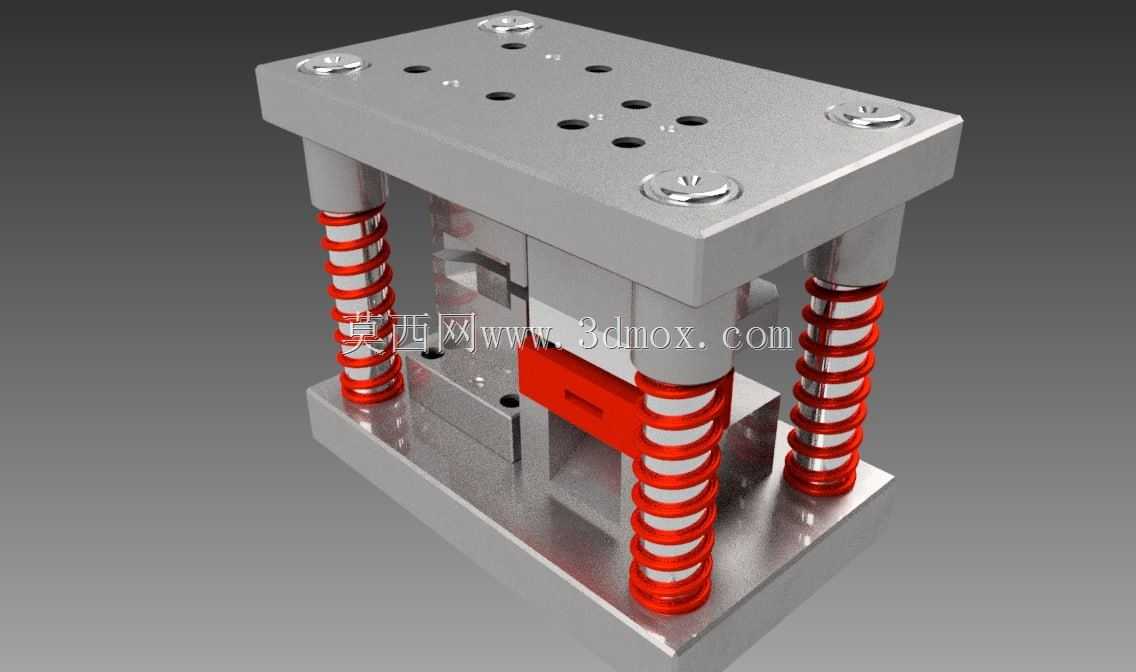

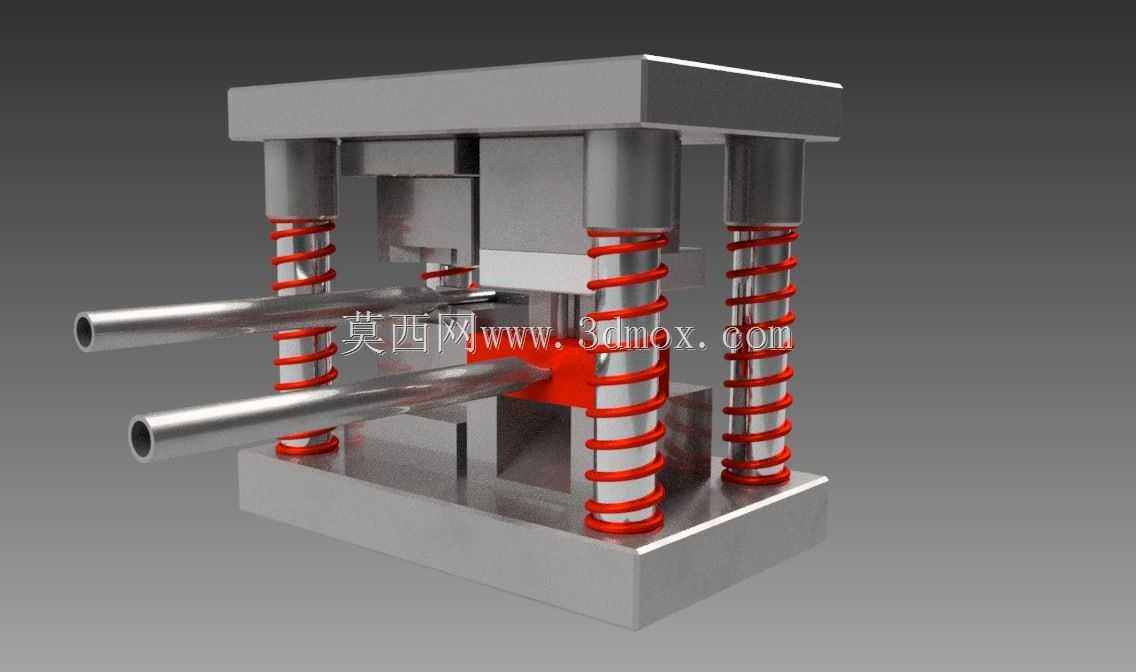

这套冲裁成型工装主要面向小型电源变压器铁芯硅钢片的批量冲制成型工序，在中小型变压器生产车间的冲压工段，这类工装是衔接硅钢片卷料开平与铁芯叠装工序的核心工艺装备，直接决定铁芯冲片的尺寸精度、形位公差与批次一致性，进而影响后续变压器成品的空载损耗、磁导率等核心电气性能。整套工装采用标准后侧导柱模架结构，上下模座选用45号钢调质处理，保证长期冲压工况下的刚性与抗变形能力，导柱导套配合间隙控制在0.008-0.012mm区间，确保上下模合模时的对中精度，避免冲裁过程中出现啃模、毛刺超差的问题。

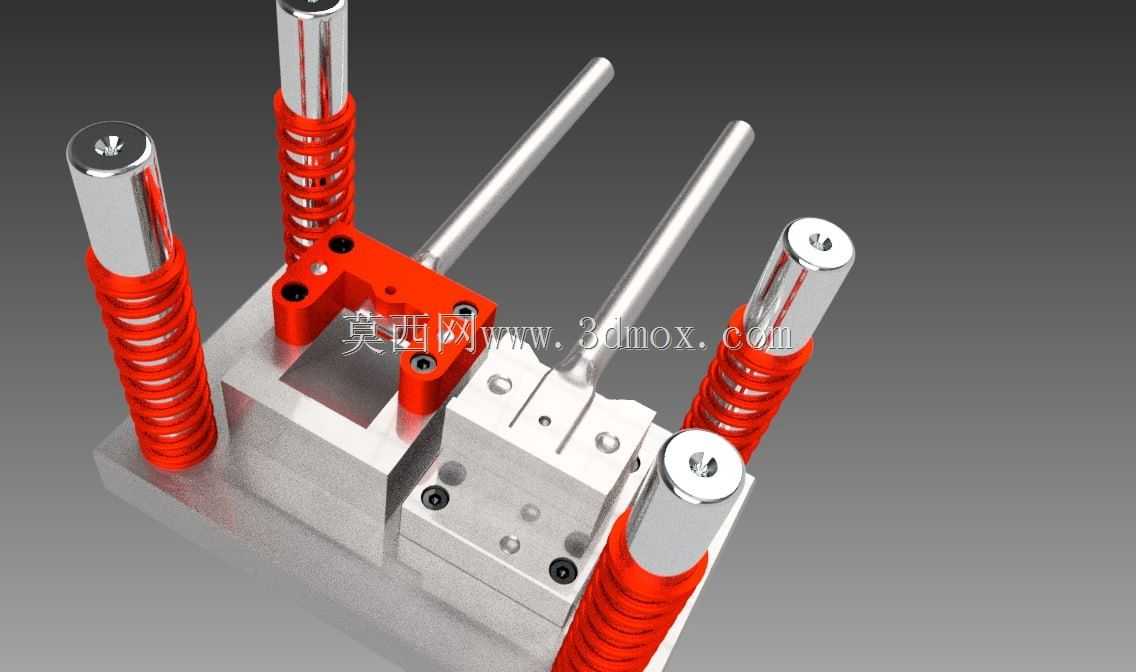

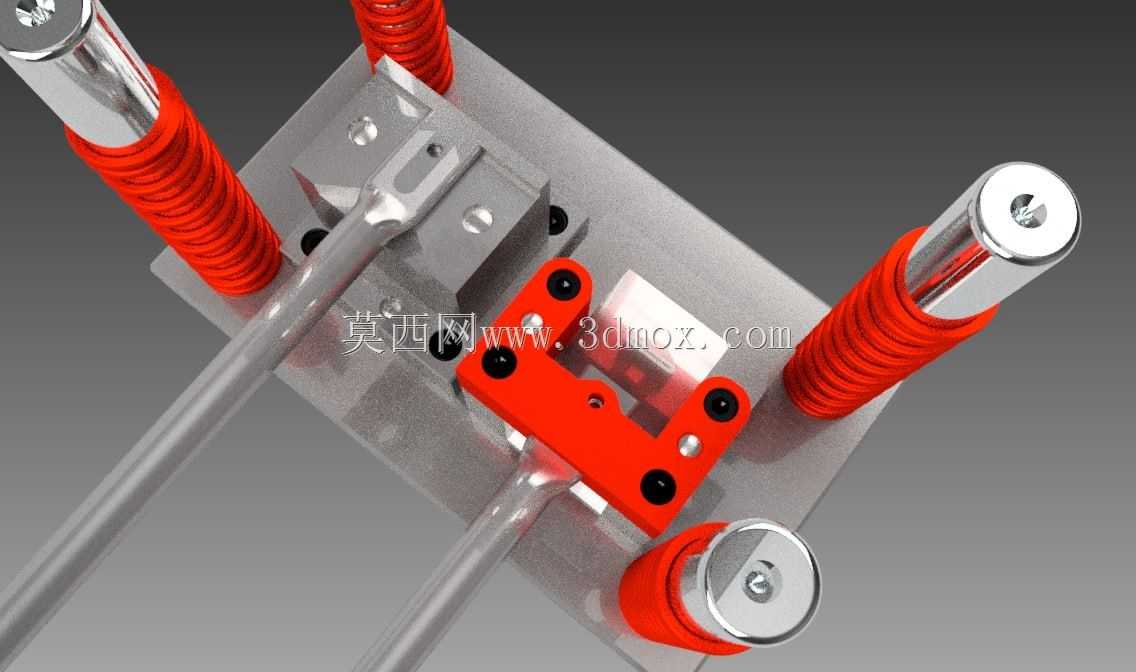

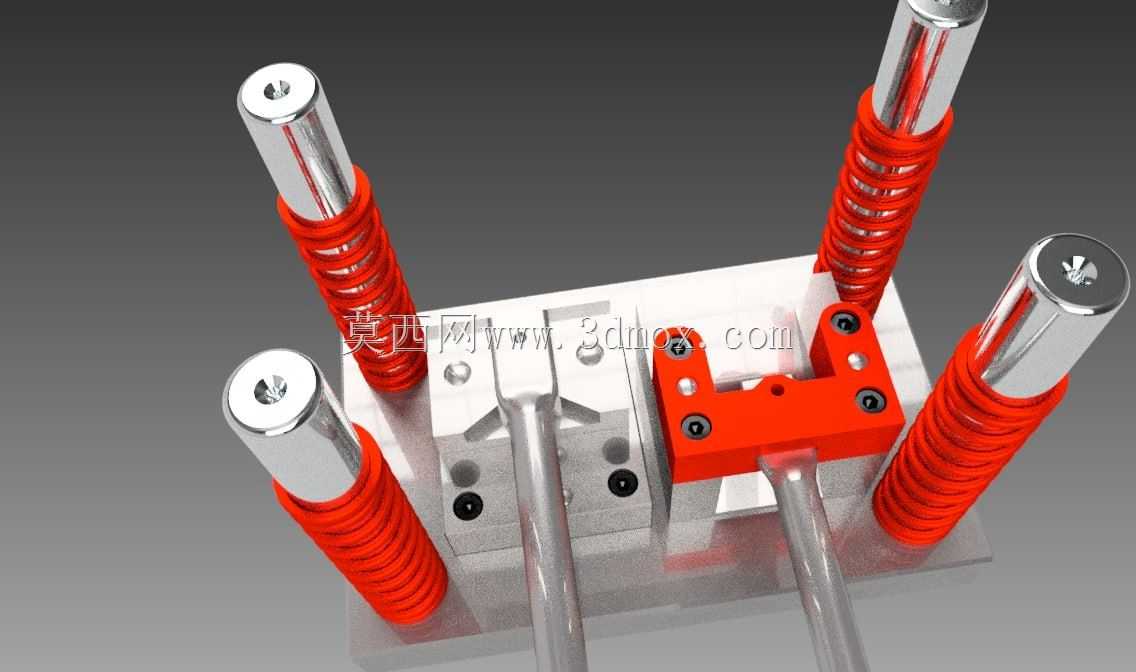

从功能分区来看，工装集成了冲裁、成型、卸料三个核心功能模块，上模部分通过模柄与冲床滑块连接，随滑块做上下往复运动，凸模采用Cr12MoV合金工具钢淬火处理，硬度达到HRC58-62，刃口部位设计了1.5mm的直刃段加3°斜度的漏料段，既保证冲裁刃口的耐用度，也能避免冲裁完成的硅钢片卡在凸模上。卸料结构采用矩形截面矩形弹簧提供卸料力，四组弹簧对称布置在导柱周边，弹簧预压量设置为总压缩量的20%，保证冲裁完成后弹性卸料板能平稳将套在凸模上的料边卸下，不会出现带料问题。下模部分的凹模同样采用合金工具钢制作，刃口与凸模的单边冲裁间隙设置为硅钢片厚度的5%-7%，适配0.35mm与0.5mm两种常用厚度的硅钢片冲裁需求，凹模下方设置漏料孔，冲裁完成的成型冲片直接通过漏料孔落入下方集料盒，无需人工清理模面，适配连续冲压的生产节拍。

设计过程中优先考虑了安装适配性，上下模座的安装孔位按照行业通用的16吨-25吨开式可倾压力机的工作台尺寸、滑块模柄孔尺寸设计，模柄直径为标准的40mm，下模座的安装槽间距适配常规冲床工作台的T型槽位置，无需额外制作过渡转接板即可直接安装到对应规格的冲床上。导柱的有效导向长度大于模具的最大开模行程，保证滑块在上止点位置时，导柱与导套的配合长度不小于导柱直径的1.5倍，避免合模过程中出现导柱导套脱开的问题。成型工位的定位结构采用固定挡料销搭配导正销的组合设计，条料送进时首先通过挡料销完成粗定位，合模过程中导正销先插入条料上的预冲孔完成精定位，再进行冲裁成型动作，保证每一片冲片的孔位与外形的位置度公差控制在0.02mm以内，满足后续铁芯自动叠装的定位要求。

考虑到冲压生产的日常维护需求，这套工装的凸模与凹模均采用快换式结构设计，通过螺钉与销钉固定在对应的模座上，刃口出现磨损或崩缺时，无需拆卸整套模架，只需松开对应的紧固件即可快速更换凸模或凹模镶块，减少停机维护时间。弹性卸料板与凸模之间的配合间隙设置为0.03mm，既可以对凸模起到辅助导向的作用，也能在冲压过程中压紧条料，避免硅钢片冲裁过程中出现翘曲变形，保证冲片的平面度要求。模具闭合状态下，上下模座之间的安全间隙设置为20mm，避免合模过位导致弹簧压并、刃口崩损，同时在模座的对角位置设置了限位柱，直接控制模具的最小闭合高度，对冲床的闭合高度调整容错率更高，减少操作工调模时的失误概率。

在实际生产场景中，这套工装适配的硅钢片条料宽度为120mm，送进步距为85mm，单次冲程即可完成一片E型或I型变压器铁芯冲片的冲裁与成型，连续冲压节拍可以达到每分钟60-80次，单班产能可以满足3000只小型电源变压器的铁芯用料需求。冲片的毛刺高度控制在0.02mm以内，无需后续去毛刺工序即可直接进入叠装工序，冲片的尺寸一致性好，叠装后的铁芯端面平整度高，不需要额外的端面磨削处理，能有效缩短变压器的生产流程，降低铁芯加工环节的制造成本。
