冲床成型冲孔复合模具结构设计

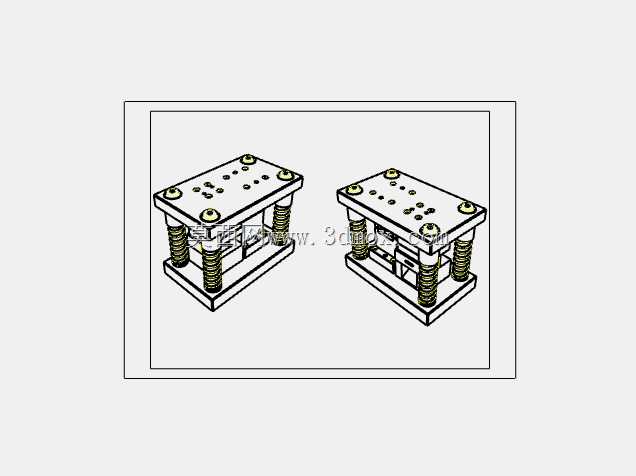

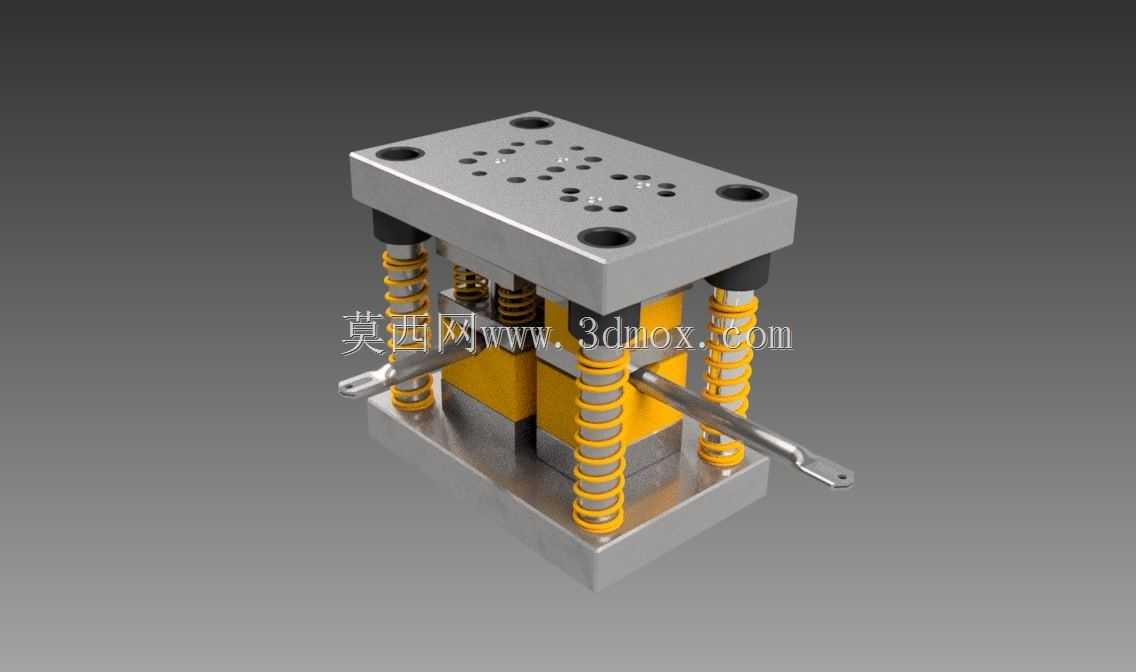

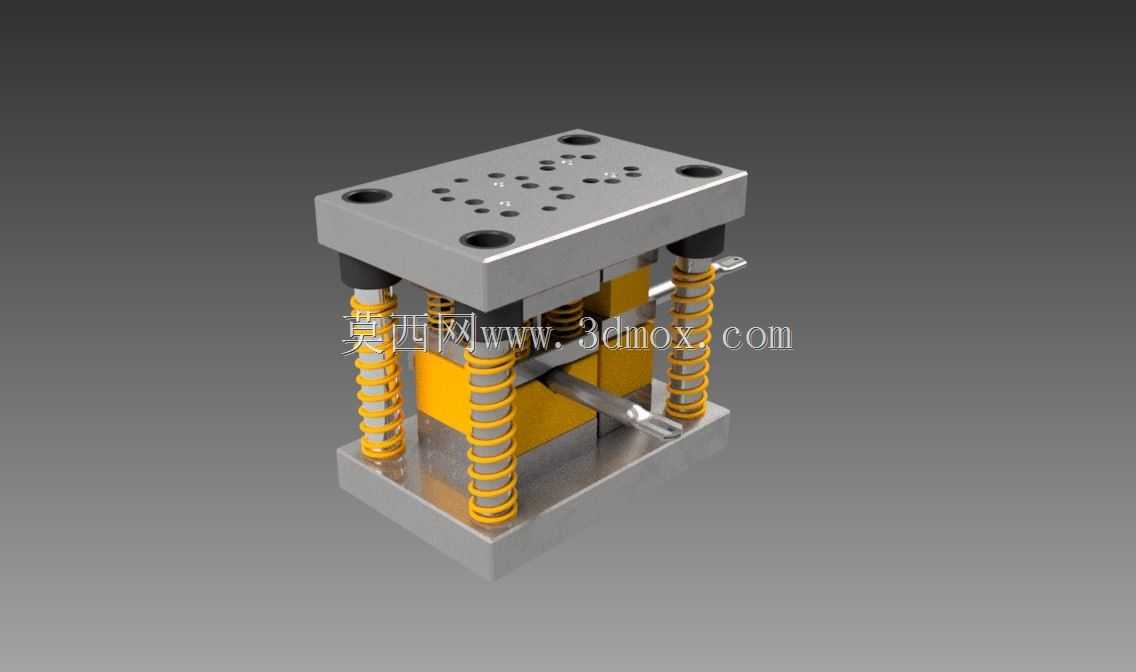

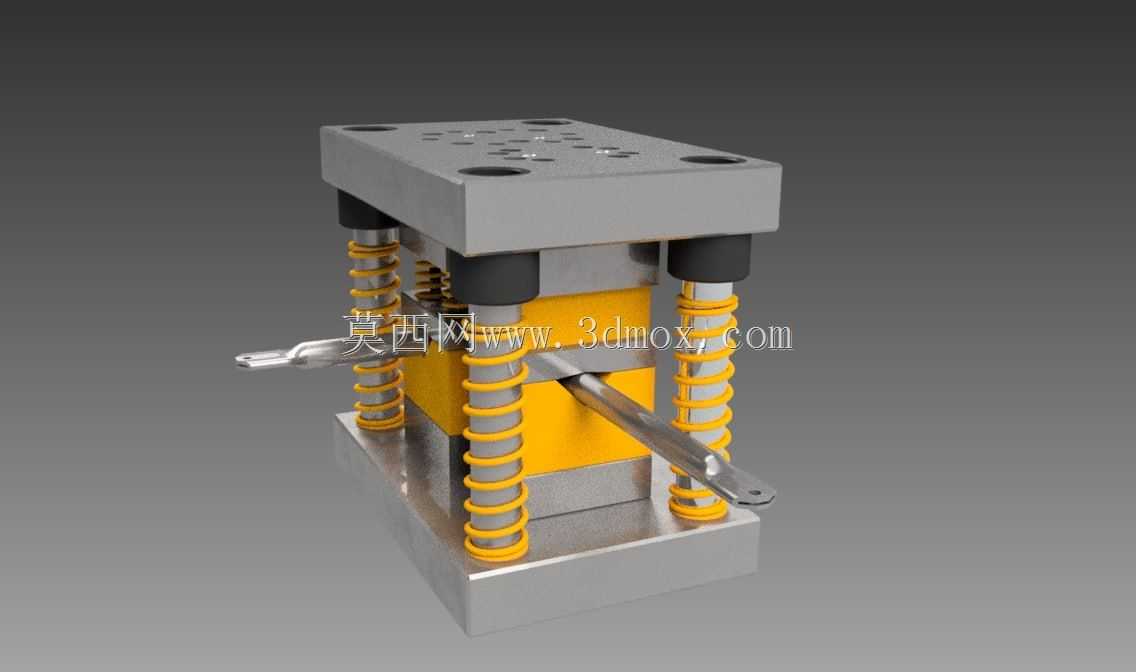

　　这套复合冲压工装主要面向中小尺寸金属薄板件的批量冲制工序，适配普通开式可倾压力机的安装接口，可在单次滑块行程内同步完成工件的冲孔与外形成型作业，相比传统单工序分模生产的模式，能有效减少工序间的工件转运与定位误差，提升薄件冲压的尺寸一致性。从结构布局来看，整套模架采用标准后侧导柱模座搭配独立等高卸料弹簧的设计，上下模座均选用45号钢调质处理，安装孔位按照常规压力机的T型槽间距预留，可直接适配多数工厂在用的普通冲床设备，无需额外改装工作台面。

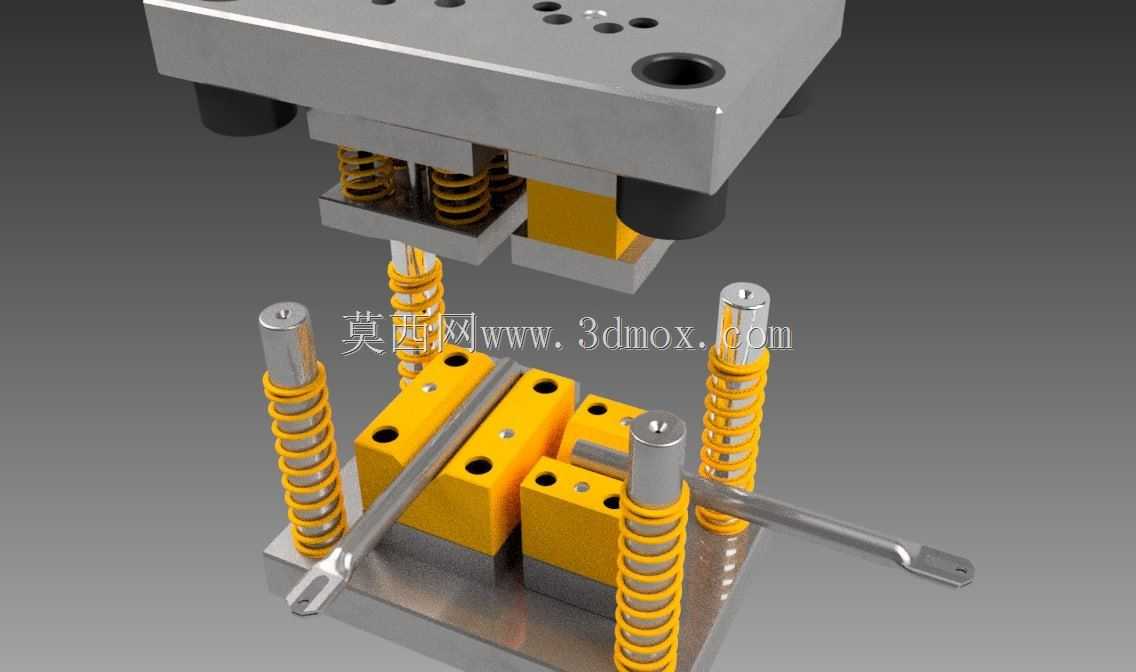

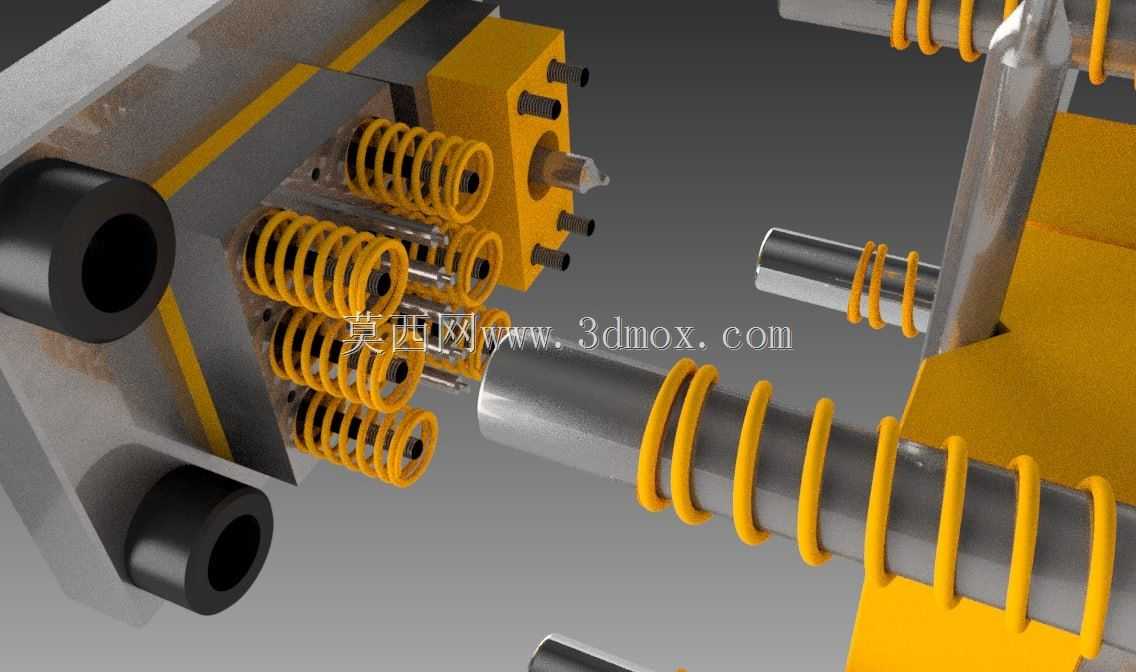

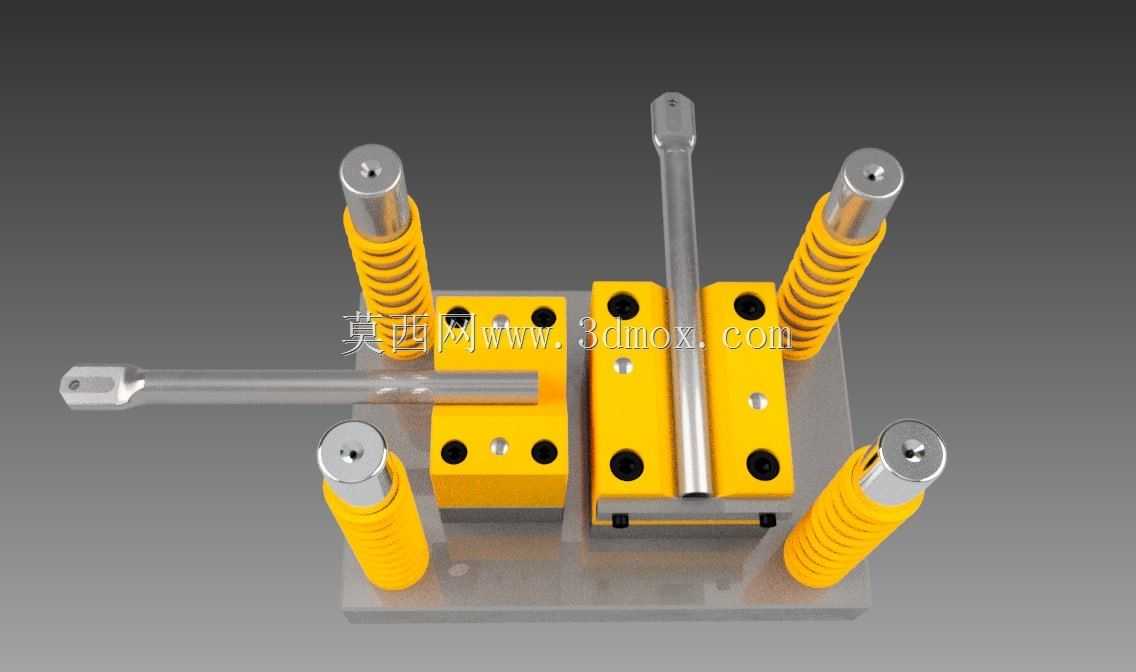

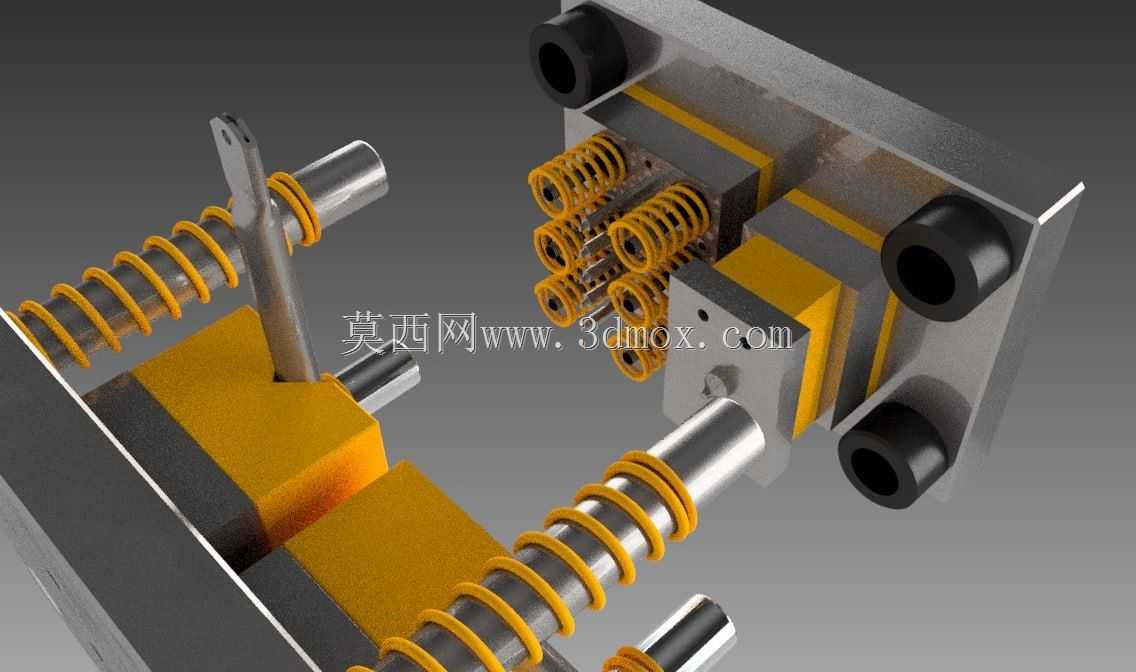

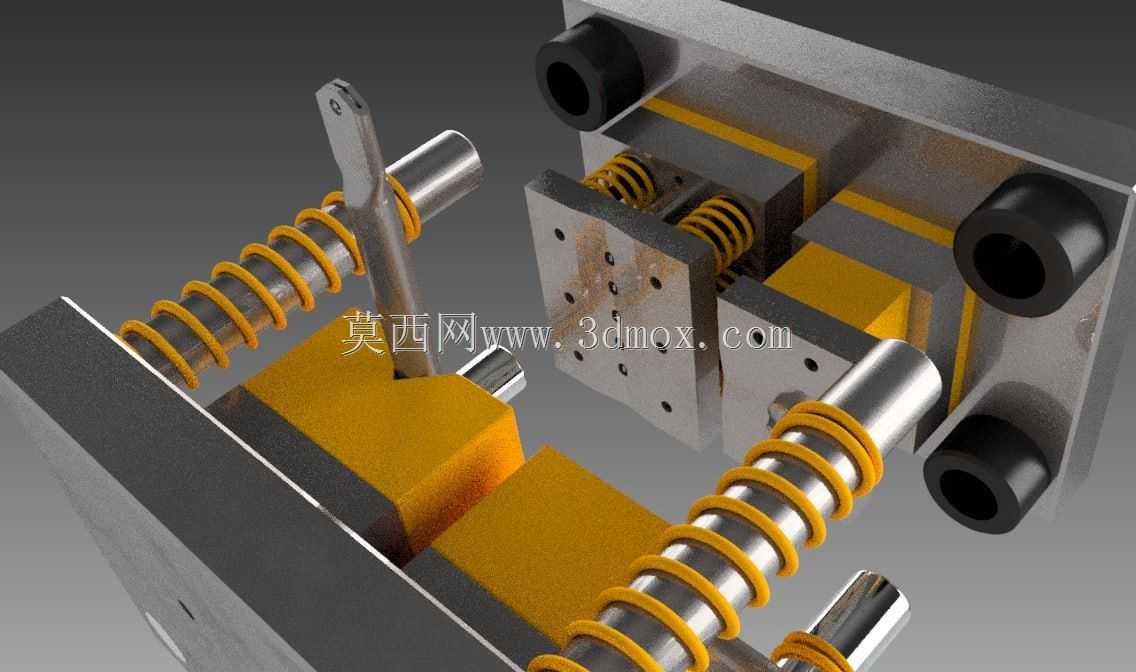

　　上模部分集成了冲孔凸模与成型凹模组件，凸模采用Cr12MoV材料淬火处理，刃口部位做了1.5度的斜度研磨，减少冲裁过程中的料屑粘附，成型型腔的表面粗糙度控制在Ra0.8以内，保证成型后工件的表面无明显拉伤痕迹。下模部分对应设置冲孔凹模与成型凸模，凹模漏料孔做了3度的扩口设计，避免冲裁废料卡在孔内造成闷模，同时在成型凸模周边设置了弹性卸料板，卸料弹簧的预压量按照料厚的1.2倍调整，保证开模时能顺利将工件从凸模上脱出，不会出现带料上模的情况。导柱导套配合间隙控制在0.02mm以内，合模时的导向精度足以支撑0.5-2mm厚度的冷轧钢板、镀锌板的冲压作业，导柱表面做了镀硬铬处理，长期往复运行的磨损量更小，能延长模架的整体维护周期。

　　在实际生产场景中，这类复合模多用于电子五金、小型变压器配件、家电五金件的批量加工，相比级进模的制造成本更低，调试难度更小，适合年批量在十万件以内的中小批量生产场景，换模时只需调整压力机的闭合高度，对准上下模的导向位置即可完成装夹，对一线调模人员的技能要求相对友好。设计过程中重点考虑了受力平衡问题，所有冲孔工位的冲裁力合力中心与模架中心、压力机滑块中心保持重合，避免长期偏载造成导柱不均匀磨损、压力机导轨精度下降的问题，弹簧的排布按照卸料力的分布均匀设置，在成型受力较大的位置适当加大弹簧规格，保证卸料板全程平行升降，不会出现偏斜卡料的情况。

　　模具的闭合高度、工作台安装孔距、模柄尺寸都按照通用压力机的参数范围设计，安装边界覆盖了16吨到63吨的普通开式冲床，工厂无需新增专用设备即可投入生产。刃口部位的固定方式采用台阶压板锁紧，日常维护时只需拆下压板即可快速更换磨损的凸模或凹模镶块，无需整套拆卸模架，能减少生产线的停机维护时间。上下模之间还设置了限位柱，合模到最终位置时限位柱刚性接触，避免成型压力过大造成型腔压塌，同时也能方便调模时快速确定闭合高度，减少调模试冲的材料损耗。
