洗衣机旋转盘冲压成型模具结构设计

在家电零部件量产制造环节，洗衣机旋转盘作为波轮洗衣机内桶核心传动承载部件，其成型精度直接决定整机运行的平稳性与衣物揉搓均匀度，这类薄壁异形金属件的批量生产，完全依赖配套的级进冲压模具完成多工序连续加工，这套模具正是针对旋转盘的结构特征开发的专用成型工装。

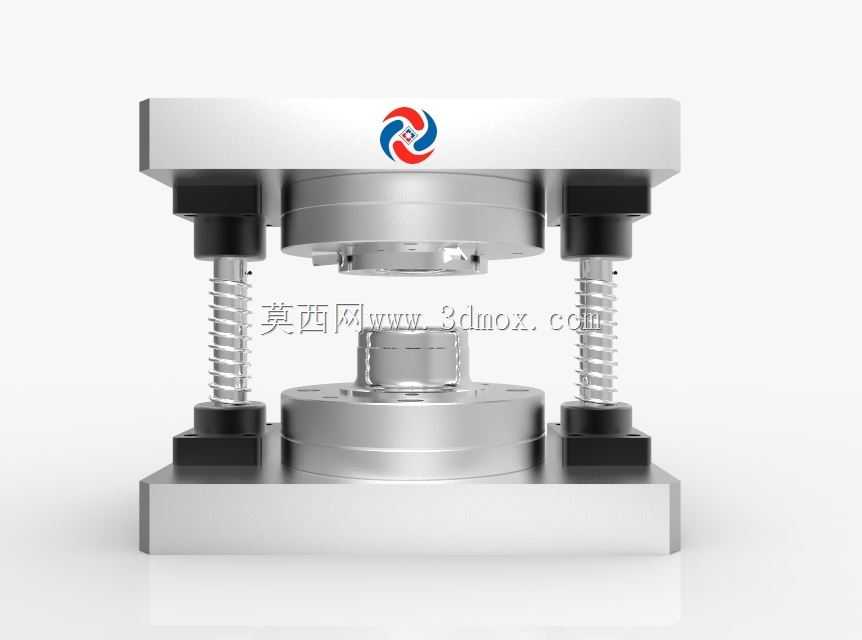

从实际产线适配角度看，这套模具采用标准后侧导柱模架结构，上下模座选用45号钢调质处理，保证长期冲压工况下的刚性与抗变形能力，安装边界完全适配市面主流160吨开式单点压力机的工作台面参数，模柄直径与压力机滑块安装孔匹配，无需额外加装过渡套即可完成快速装夹，上下模闭合高度控制在压力机最大装模高度与最小装模高度的合理区间内，预留足够的连杆调节余量，适配不同批次板材厚度波动带来的合模间隙调整需求。

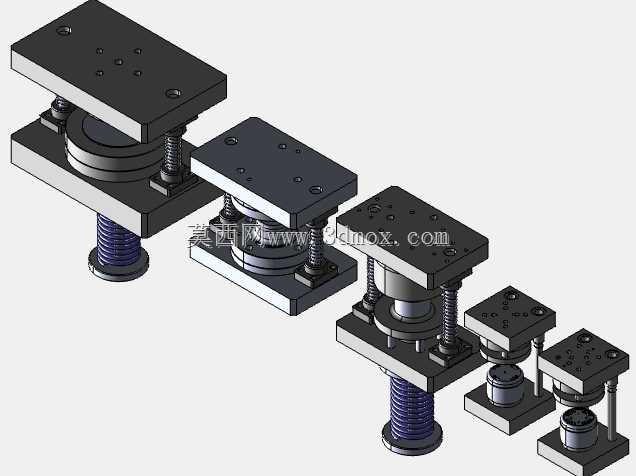

整套模具的工序排布完全贴合旋转盘的成型逻辑，没有冗余工位设计：第一工位完成条料的初始定位与预冲孔，为后续工位的导正销定位提供工艺基准，避免条料送进过程中的偏移累积误差；第二工位完成旋转盘外缘的轮廓落料，冲裁间隙按照板材厚度的5%-8%选取，保证断面光亮带占比超过60%，减少后续去毛刺工序的工作量；第三工位为核心拉伸工位，凸凹模采用圆弧过渡设计，拉伸筋的位置与高度经过反复校核，避免拉伸过程中出现侧壁拉裂、起皱缺陷，同时保证旋转盘的盘面深度尺寸公差控制在±0.05mm以内，满足后续与传动离合器的装配同轴度要求；第四工位完成侧壁的整形与侧孔冲切，斜楔机构的倾斜角度经过精确计算，将压力机的垂直运动转化为水平冲切动力，一次行程即可完成侧壁所有安装孔的加工，无需后续二次钻孔工序；最后工位完成成品与条料的分离，成品直接通过下模座的落料孔滑入集料盒，料带顺着导料板送出模面，可搭配自动送料机构实现无人化连续冲压生产，单冲程节拍可达15次/分钟，班产稳定在6000件以上。

导向系统采用独立导柱组件搭配可拆卸导套，导柱表面做高频淬火处理，硬度达到HRC58-62，配合内部的油脂润滑槽，长期运行磨损量极小，导柱对称布置在模架两侧，避开冲压作业区，既保证上下模合模时的同轴度误差不超过0.02mm，也方便后期维护时的导套更换，无需拆解整套模具即可完成导向件的替换。弹性卸料系统采用矩形矩形弹簧搭配等高套筒，卸料力按照总冲裁力的10%选取，弹簧的预压缩量与总压缩量经过严格核算，保证冲压行程中卸料板始终保持水平压料，避免板材在冲切过程中出现翘曲变形，同时在拉伸工位设置独立的压边力调节装置，可根据不同批次板材的拉伸性能微调压边力大小，适配0.8-1.2mm厚度的镀锌钢板、冷轧钢板等多种常用家电板材加工需求。

模具工作零件的选材充分考虑量产耐磨性需求，凸凹模采用Cr12MoV合金工具钢，经过真空淬火处理后硬度达到HRC58-62，刃口部分做1.5mm的硬层深度处理，正常维护条件下单次刃磨可冲压3万件以上，总使用寿命可达百万冲次。所有冲头采用快换式结构，通过螺钉与上模座固定，出现崩刃、磨损时可快速拆卸更换，减少产线停机维护时间。下模的凹模镶块采用分体式设计，不同工位的镶块可单独加工、单独更换，降低后期的模具维修成本，镶块与模座之间采用过盈配合加定位销固定，保证反复拆装后的位置精度不发生偏移。

从实际生产验证角度看，这套模具成型出的洗衣机旋转盘，盘面平面度误差不超过0.1mm，所有安装孔的位置度误差控制在φ0.08mm以内，完全满足家电行业的零部件装配要求，成型后的零件无需额外的校形工序即可直接进入后续的电泳、喷涂表面处理环节，有效缩短了零部件的生产流程。模具的安全设计同样覆盖实际操作需求，上下模之间设置有安全限位块，避免模具存放、运输过程中刃口磕碰受损，模架两侧安装有安全防护板，防止冲压过程中废料飞溅伤人，同时预留有传感器安装位，可搭配误送料检测装置，出现条料送进偏移时自动触发压力机停机，避免模具损坏。

在结构细节处理上，模具的所有过孔、棱边都做了倒角处理，避免装配过程中划伤操作人员，气路通道预设在模座内部，可接入压缩空气将工位上的细小废料吹出模面，避免废料堆积在刃口处造成啃模缺陷。定位系统采用导正销与侧刃组合定位，条料的送进步距误差控制在±0.03mm以内，保证每个工位的加工位置精准，不会出现孔位偏移、轮廓缺料等不良品问题。这套模具的设计逻辑完全围绕量产稳定性展开，没有追求华而不实的复杂结构，所有机构都服务于提升成型精度、降低维护成本、提高生产效率的核心目标，能够很好适配中小家电零部件制造企业的现有设备条件与生产工艺水平。
