连续料带冲裁冲孔级进模具结构

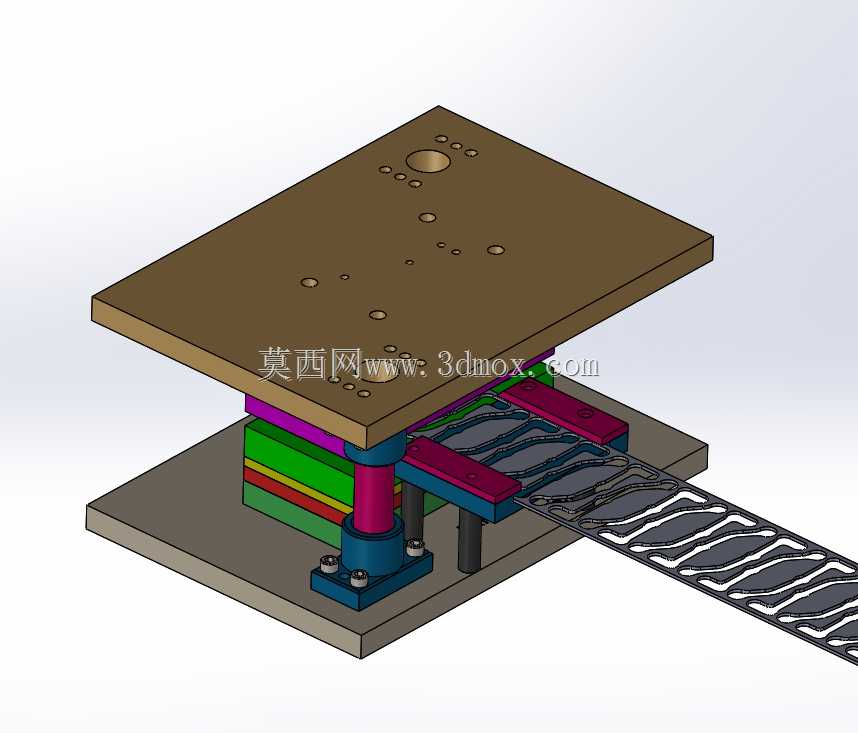

　　这套冲裁冲孔工装主要面向金属带料的连续冲压加工场景，常见于五金冲压、电子接插件、小型五金件的批量生产环节，适配卷料自动送料的冲压生产线，可直接安装在普通开式压力机或高速冲床上完成连续作业，无需人工逐片上料，能大幅提升薄金属带料的加工效率。整套结构采用上下模座对合的经典模架布局，下模座作为整个工装的安装基准，底面加工有统一的安装槽与螺栓孔位，可适配多数常规冲床的工作台T型槽间距，安装时无需额外加工过渡连接板，直接通过压板或螺栓即可完成固定，模座整体采用45号钢调质处理，长期承受冲压交变载荷时不易出现变形翘曲，能保证上下模的合模精度长期稳定。

　　上模部分通过模柄与冲床滑块连接，随滑块做上下往复运动，上模座下方依次叠装垫板、固定板、卸料板，其中卸料板采用弹性卸料结构，内置矩形弹簧提供卸料力，当冲头完成冲裁上行时，卸料板可将箍在冲头上的料带及时剥离，避免料带随冲头上移引发送料错位。冲裁与冲孔的凸模根据料带的排样布局进行分布，所有冲头采用快换式固定结构，单个冲头出现磨损或崩刃时，无需拆解整套模具，仅需松开对应位置的紧定螺钉即可更换冲头，大幅减少产线停机维护的时间。下模部分对应凸模位置安装有凹模镶块，镶块采用硬质合金材料镶嵌在凹模固定板内，刃口磨损后可单独更换镶块，无需更换整块凹模固定板，降低长期使用的耗材成本。

　　导柱导套采用可拆卸式滚珠导柱结构，安装在模座的四个对角位置，合模时导柱先进入导套完成导向，保证上下模的合模间隙均匀，避免冲头与凹模发生啃模损伤，导柱表面做镀硬铬处理，耐磨性能优异，长期高速往复运动也不易出现拉毛磨损。料带的送料导向通过安装在下模两侧的导料板完成，导料板之间的间距可根据料带宽度进行微调，适配不同宽度的卷料加工，导料板入口处做圆弧倒角处理，避免料带送进时被板边毛刺刮蹭卡滞。在冲裁工位前设置有初始定位销，后续工位设置有导正销，料带每送进一个步距，导正销就会插入料带上预冲的定位孔内，修正送料误差，保证每个工位的冲裁位置精度控制在0.02mm以内，避免出现孔位偏移、冲裁轮廓错位的问题。

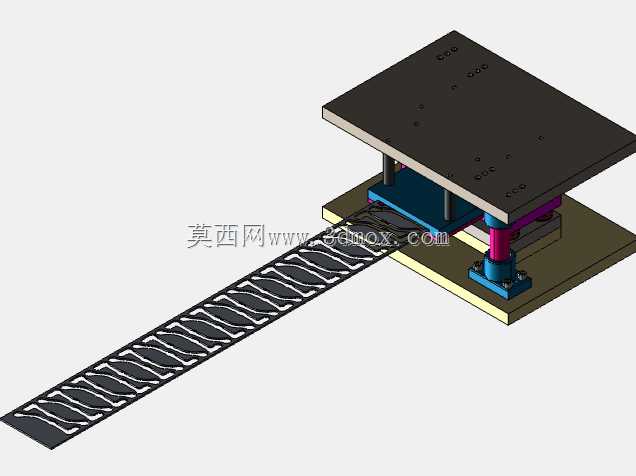

　　整套模具的闭合高度可通过调整上模座与模柄之间的垫片厚度进行微调，适配不同闭合高度的冲床设备，安装边界上，模座的长宽尺寸控制在常规中小冲床的工作台安装范围内，无需大吨位冲床即可完成冲压作业，冲压时的卸料力、冲裁力经过逐层传递分散到模座整体结构上，不会出现局部应力集中导致的模座开裂问题。实际生产中，这套工装可一次性完成料带的冲孔、外形冲裁、料片分离多道工序，料带从一端送入，经过多个工位的连续冲压后，成品工件从下模的落料孔滑落至下方收料盒，剩余废料带从另一端送出，可搭配收料架实现全程自动化生产，单分钟冲程次数可达120次以上，适合大批量的小型五金件连续生产，相比单工序模，能减少多次定位带来的误差，同时降低操作人员的劳动强度，避免人工上下料带来的安全隐患。设计过程中，所有冲头的刃口间隙根据加工料厚进行匹配，针对0.5-1.2mm厚度的冷轧钢带、不锈钢带，冲裁间隙取料厚的5%-8%，既能保证冲裁断面的光洁度，又能延长冲头的使用寿命，卸料板上对应每个冲头的位置都加工有精准的导向孔，冲头下行时先穿过卸料板导向孔再接触料带，可对冲头起到辅助支撑作用，避免小直径冲头在冲裁过程中出现弯折断裂。下模的落料孔做扩孔处理，落料孔尺寸比冲裁轮廓大2mm以上，避免冲裁下来的工件卡在落料孔内造成堵料，引发模具损坏。
