碳纤维微型穿越机Whoop65机架结构设计

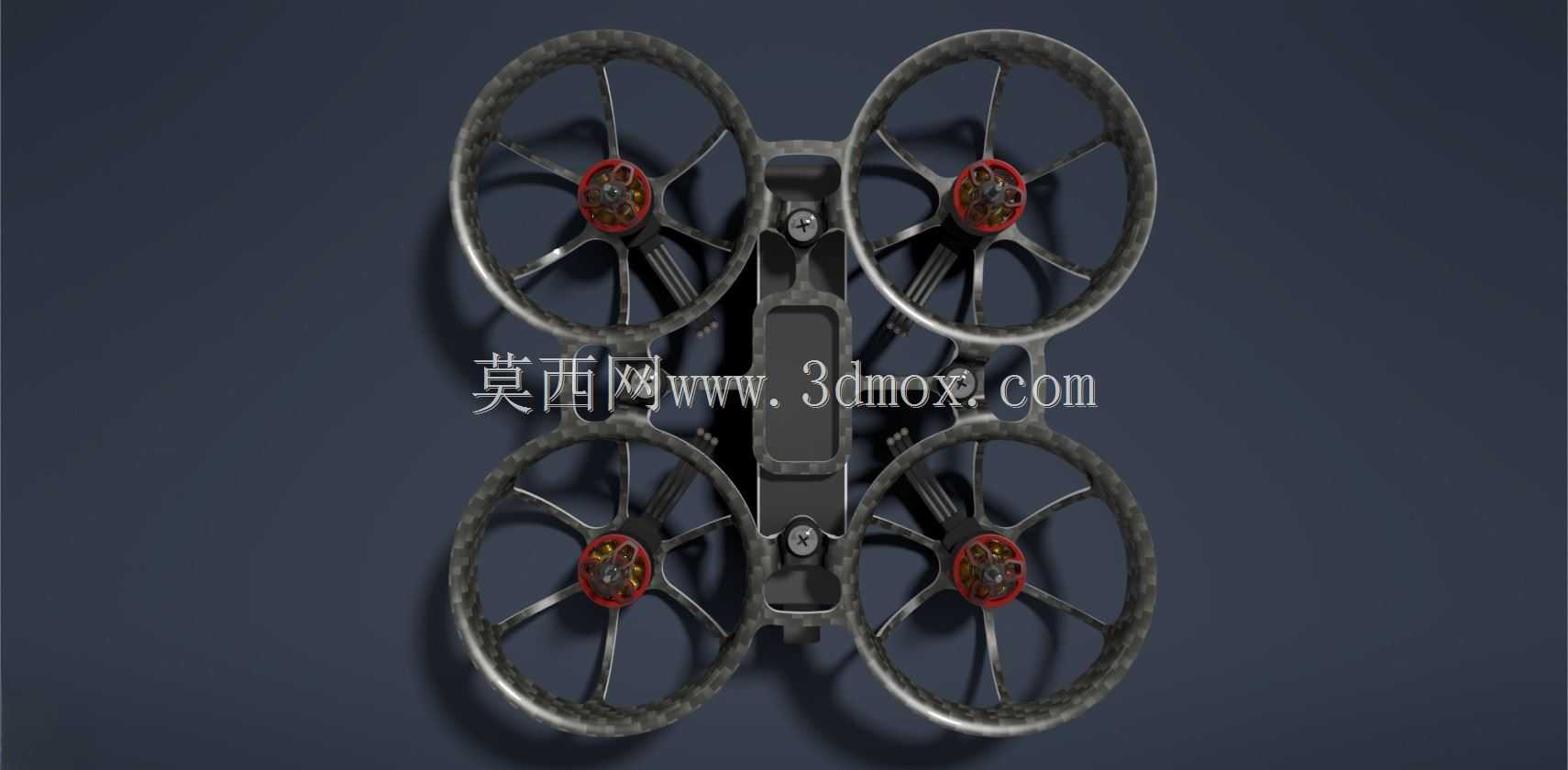

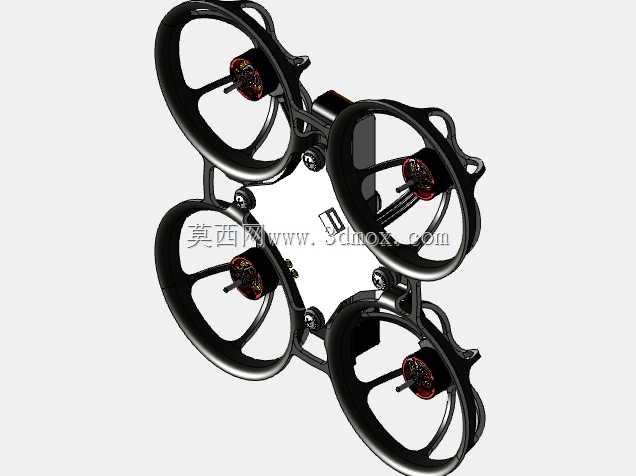

这款微型四轴飞行器机架针对室内近距飞行、狭小空间穿越场景开发，适配65mm轴距的tinywhoop类微型穿越机使用需求，主要面向室内FPV竞速、楼宇内巡检、狭小空间探测等对飞行器尺寸、自重有严苛限制的应用场景。机架整体采用涵道式布局设计，四个旋翼外围集成一体式保护圈结构，飞行过程中即使碰撞墙面、管线、室内家具等障碍物，保护圈可率先承接碰撞冲击力，避免桨叶直接接触障碍物出现断裂、卡滞，同时降低碰撞对飞控、电机等核心部件的冲击，提升复杂狭小环境下的飞行容错率。

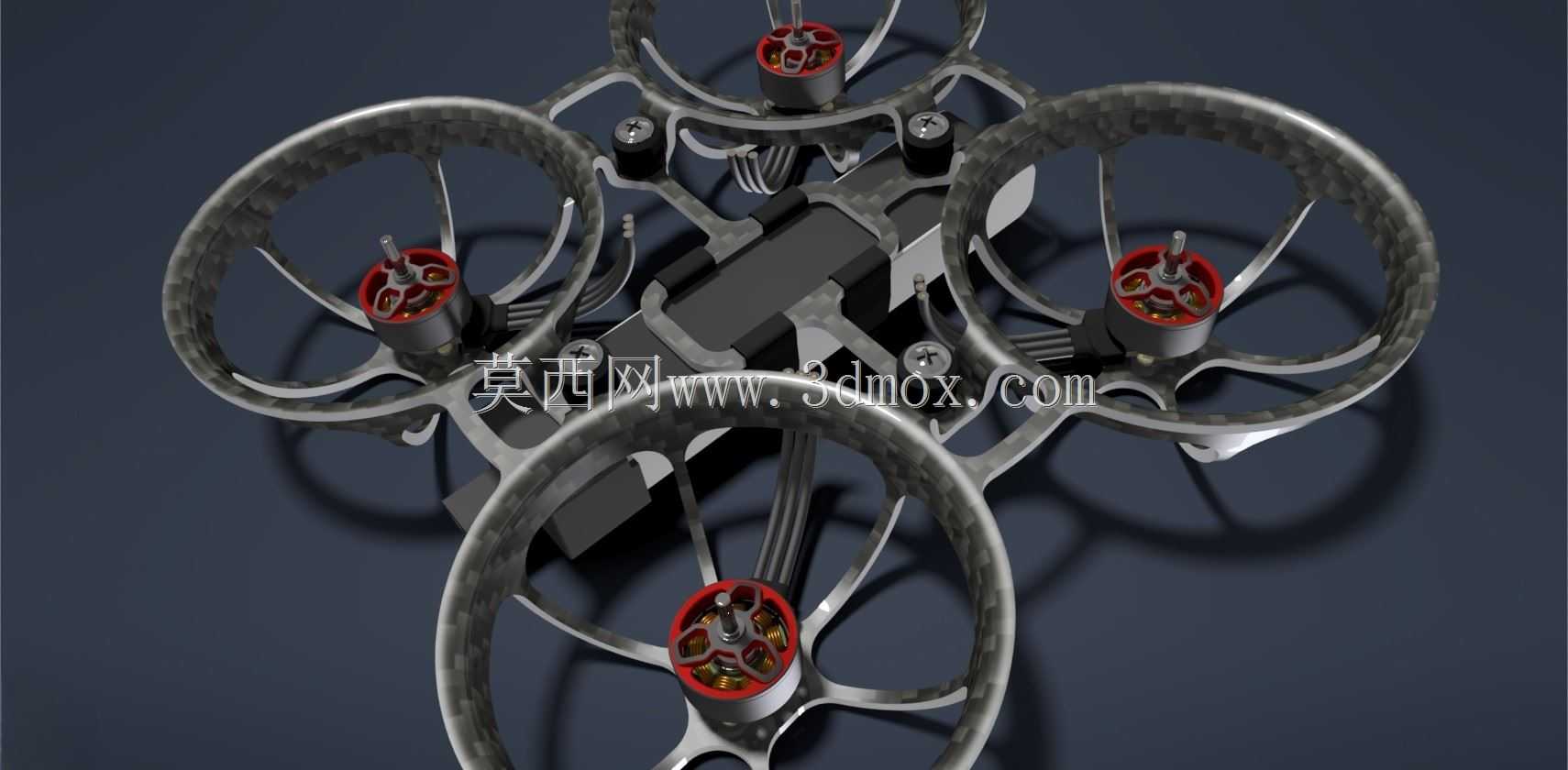

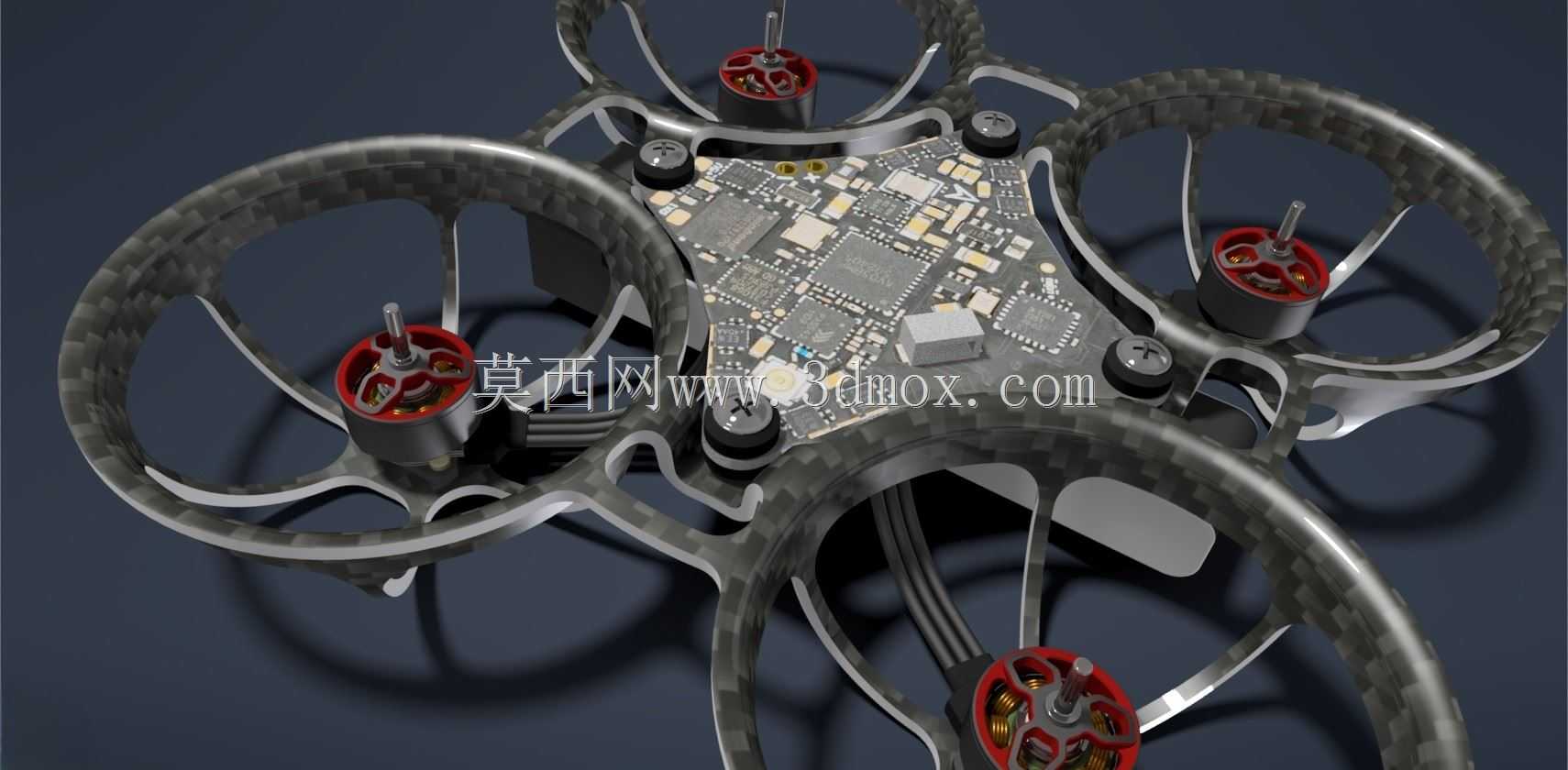

设计阶段优先控制整机自重，主体结构适配0.6-0.7mm厚度的PVC泡沫芯材搭配碳纤维蒙皮的复合加工方案，成型后机架自重可控制在1.1-1.5g区间，有效降低整机起飞重量，在搭配同规格动力系统时可提升推重比，延长悬停续航时间，同时减轻碰撞时的冲击动能，降低坠机对机架本身及周边物体的损伤。机架中部预留标准化飞控安装位，安装孔位匹配主流微型飞控的孔距标准，可直接兼容市面上通用的65mm轴距tinywhoop飞控、电调集成板，无需额外打孔改装；四个机臂端的电机安装位适配0603、0703等规格微型空心杯电机，安装槽位做了定位限位设计，装配时电机可直接卡入到位，保证四个电机的同轴度与安装平面度，减少动力输出的震动偏差，降低飞控的减震调试难度。

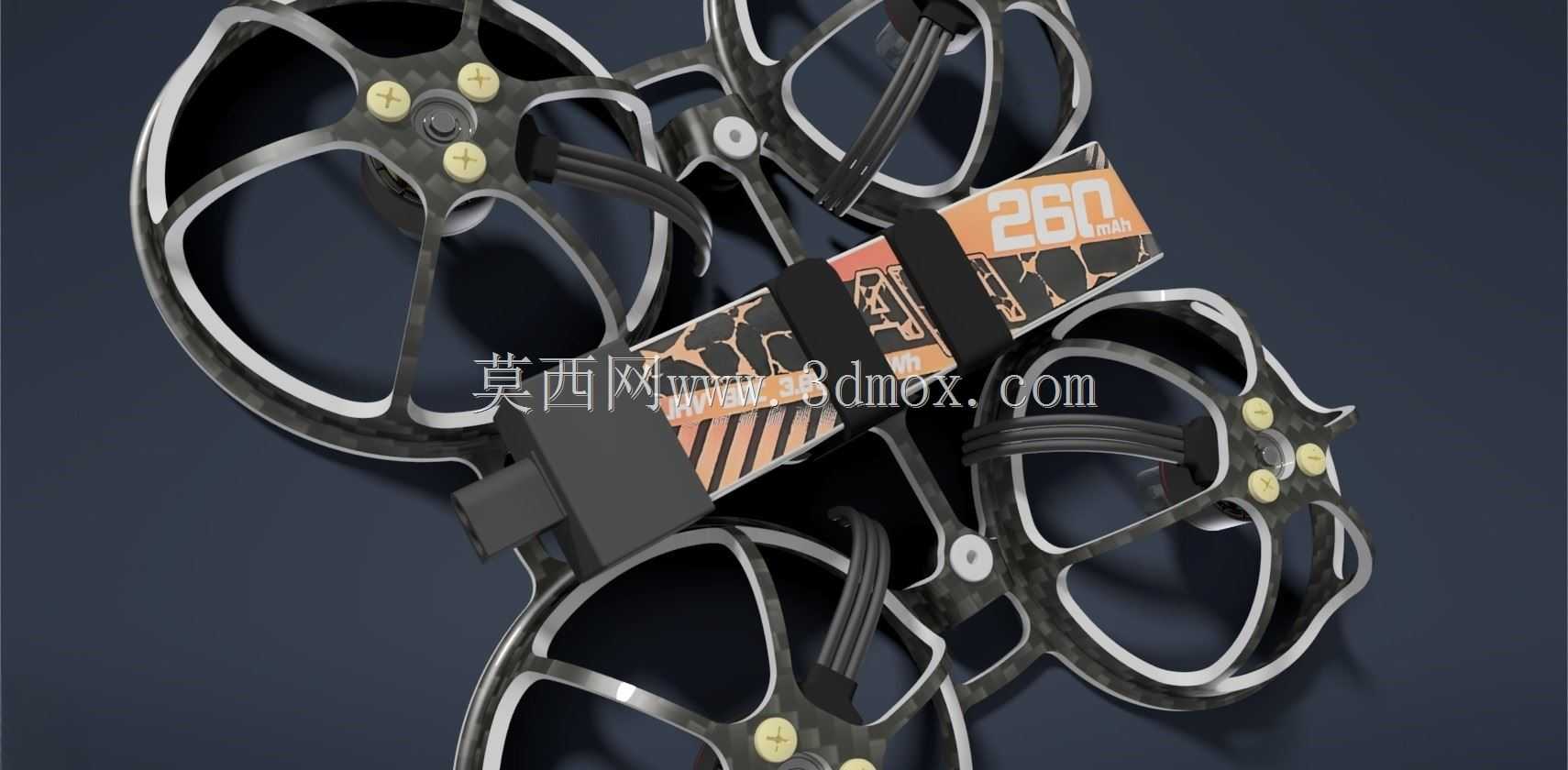

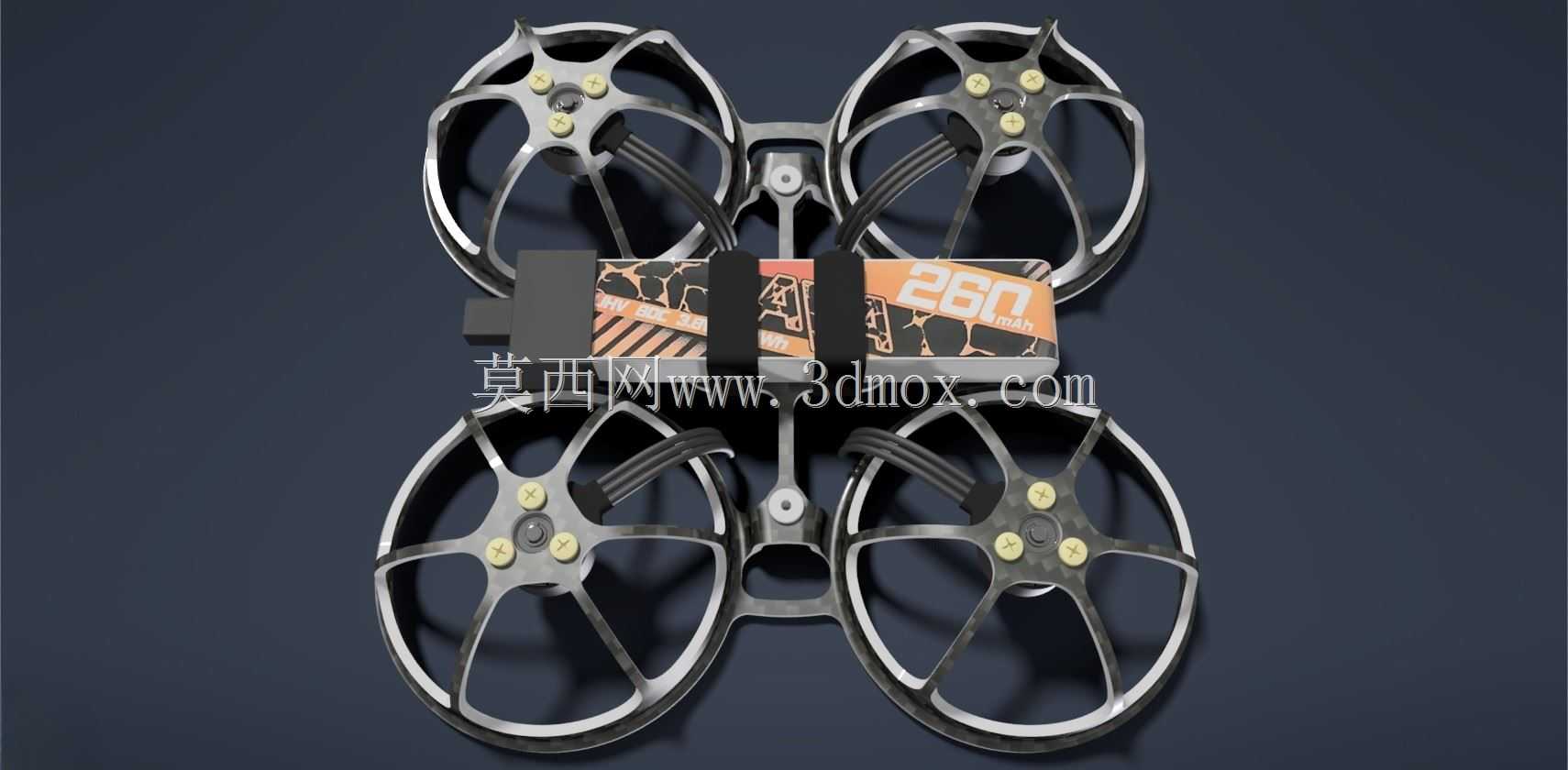

机架的涵道保护圈与机臂采用一体化成型设计，减少拼接结构带来的装配误差与结构强度薄弱点，保护圈内径匹配65mm轴距下的1寸桨叶尺寸，桨尖与保护圈内壁预留均匀间隙，避免飞行过程中桨叶擦碰圈体产生震动、动力损耗。电池安装位设置在机架中部重心位置，适配微型1S锂电池的安装尺寸，预留绑带穿槽，可通过细纤维绑带固定电池，同时支持根据飞行需求微调电池前后位置，调整整机重心匹配不同的飞行操控习惯。机架的整体外轮廓尺寸控制在75mm见方以内，可轻松穿过直径80mm的管道、缝隙，适配室内管线巡检、狭小空间搜救演练等场景的通行需求；机架底部预留微型摄像头安装位，安装角度可在0-20度区间调整，适配FPV飞行时的视角需求，同时摄像头安装位做了轻微的减震结构设计，可过滤电机高频震动带来的画面果冻效应，提升飞行画面的清晰度。

结构设计阶段针对微型机架常见的炸机断裂问题做了优化，机臂与保护圈的衔接位置做了圆弧过渡处理，避免直角应力集中，在承受侧向碰撞力时可通过微小的弹性形变分散应力，减少脆性断裂的概率；机架表面的碳纤维铺层采用交叉排布方式，提升不同方向的抗扭、抗弯折强度，在1.5m高度自由坠落到硬质地面的工况下，机架主体不会出现不可逆的结构变形，仅需检查桨叶、电机是否移位即可快速复飞。考虑到微型飞行器的装配调试需求，机架上的所有走线槽都做了浅槽限位设计，电机线、摄像头线可沿槽位排布到中部飞控位置，避免线材外露被桨叶打到，同时减少飞行过程中线材晃动带来的风阻与震动干扰。整个机架的装配无需额外的金属连接件，仅需少量微型螺丝即可完成电机、飞控、摄像头的固定，进一步控制整机自重，同时降低装配复杂度，普通爱好者也可在短时间内完成整机组装调试。
