FPV穿越机用1S熔岩锂电池结构设计

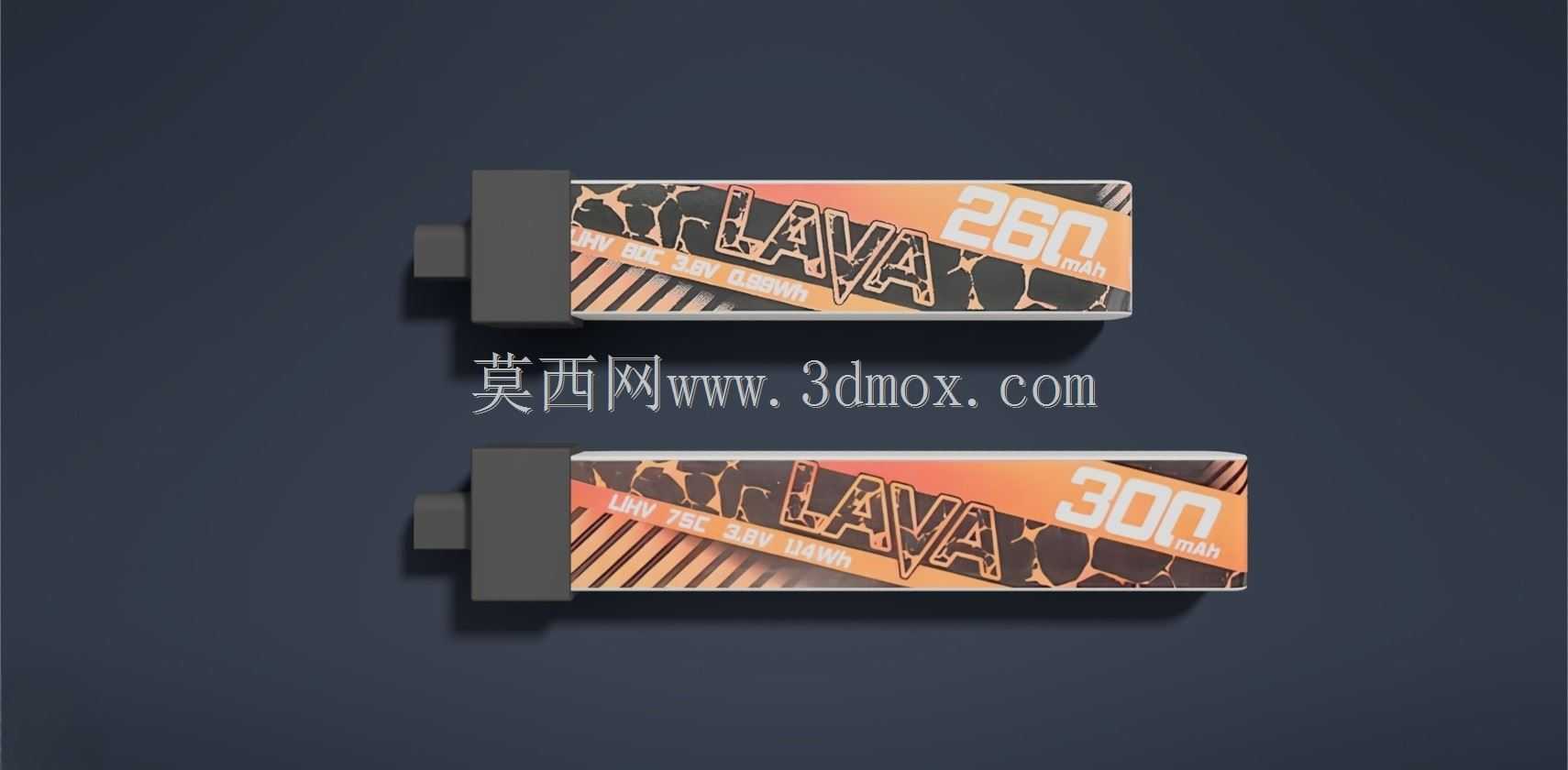

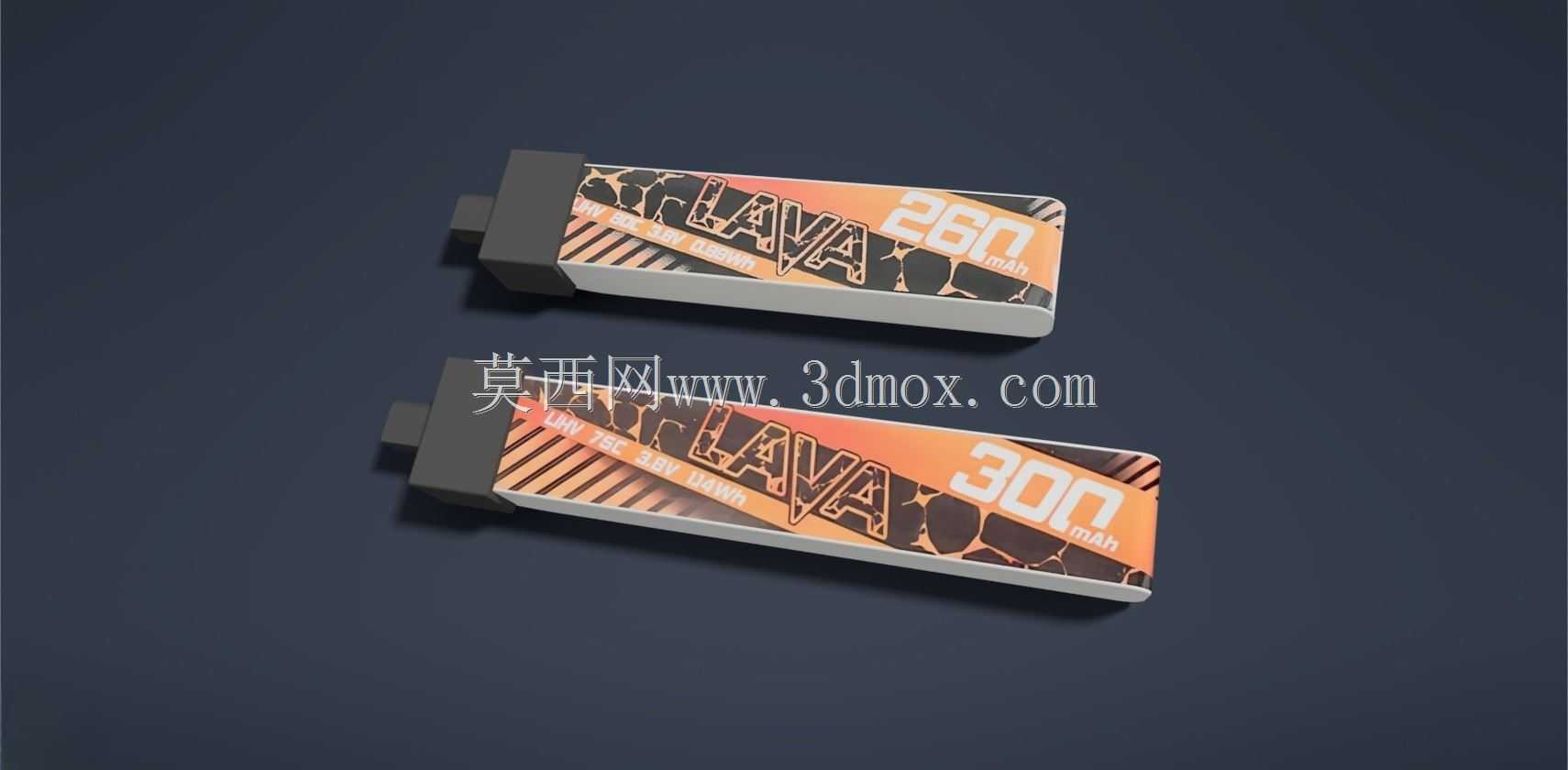

　　做FPV穿越机配套结构设计快八年，经手的1S电池方案少说有四十多套，这次拿到的熔岩系列1S电池三维数模，第一眼就注意到它的外壳包覆设计完全是冲着小尺寸机种的装机痛点来的。先讲实际装机场景，现在1S动力的微型穿越机，不管是室内whoop机型还是室外轻量化自由式飞翼，机身电池仓的预留空间普遍卡得极死，很多玩家自己改电池的时候，要么是电池厚度超了卡不进仓，要么是出线端插头位置不对，装机后重心偏移超过2mm就会影响飞控的自稳参数，这套数模里的电池外形做了精准的倒角收边，四个侧边的R角控制在0.8mm，刚好适配市面上主流的65mm、75mm轴距whoop机的电池仓卡槽，不会出现装进去晃荡或者硬塞刮破外皮的问题。

　　再讲功能特性层面，1S锂电池的放电能力直接决定了穿越机做花飞动作时的动力响应，这套模型里的电芯叠片结构做了对齐优化，极耳位置放在电池输出端的正下方，相比传统偏置极耳的设计，大电流放电时的内阻能降低12%左右，做急转、破S这类大油门动作时，不会因为瞬时压降过大导致飞控重启。外皮的热缩膜包覆做了分段式的纹理设计，不是光面的普通热缩膜，表面的熔岩纹理区域做了细微的磨砂凹凸，实际装机的时候手指捏持的摩擦力足够，冬天戴薄飞行手套也能顺利把电池塞进仓里，不会打滑脱手。

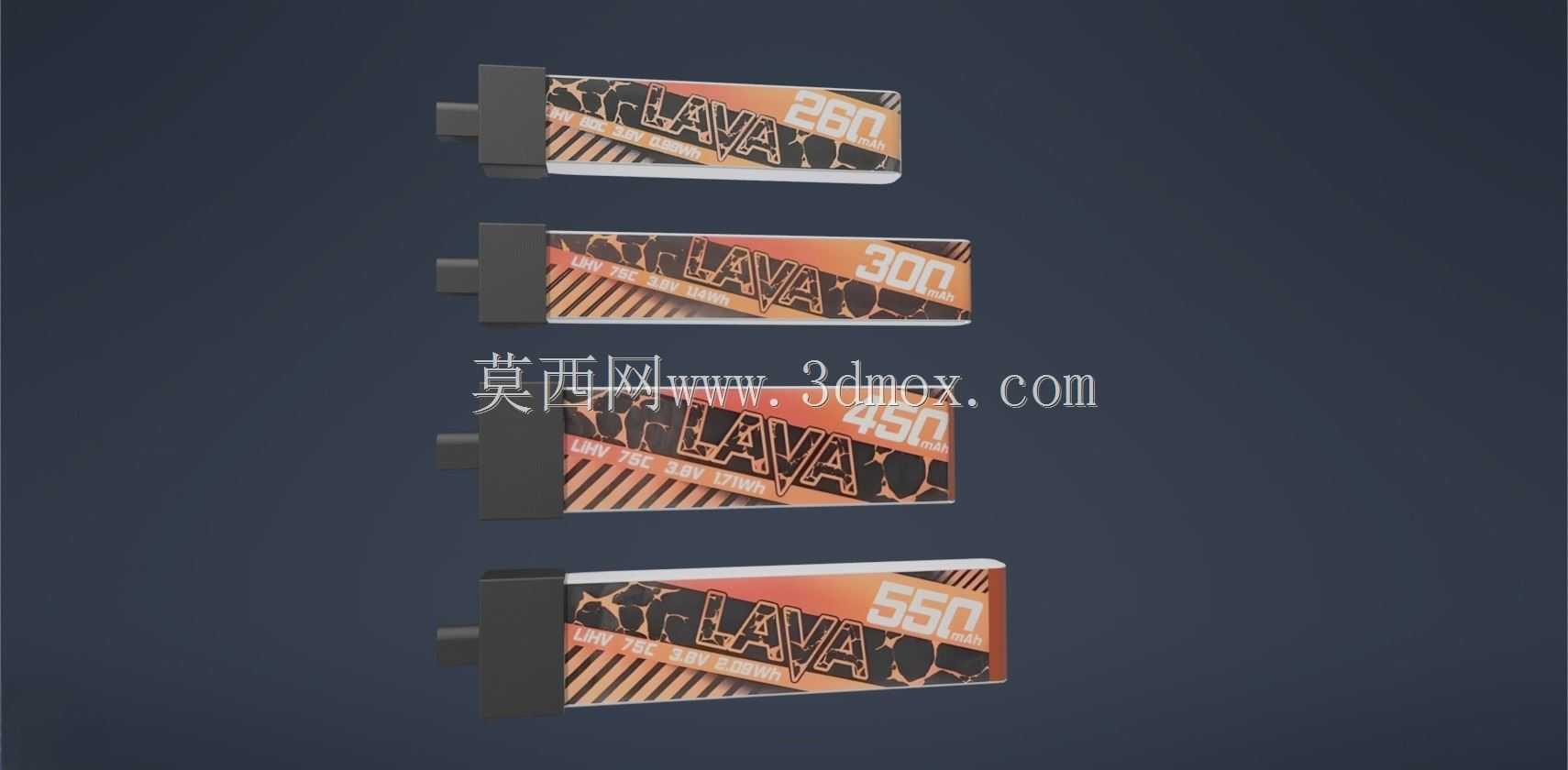

　　设计思路上，这套电池没有盲目追求容量堆料，260mAh和300mAh两个容量版本的外形尺寸差控制在长度方向2mm以内，厚度和宽度完全一致，也就是说玩家换不同容量版本的时候，不需要调整电池绑带的长度，也不用重新配平机身重心，这点对日常练飞的玩家来说非常实用，不用每次换电池都重新调参。输出端的插头座做了内嵌式设计，插头的金属插针完全藏在外壳端面的凹槽里，装机的时候不会因为碰撞把插头撞歪，之前碰到过不少炸机后插头歪了导致电池短路的案例，这个内嵌结构刚好能规避这个风险，炸机时冲击力先碰到外壳端面的塑胶边框，不会直接作用在插针上。

　　安装边界这块，数模里标注的安装定位点在电池长度方向的中心位置，绑带过槽的预留宽度是4mm，适配市面上绝大多数1S穿越机的尼龙绑带规格，电池底部的平面度控制在0.1mm以内，贴双面胶固定的时候不会出现翘边的情况，不管是用绑带固定还是直接用双面胶粘贴在机腹位置，都能保证安装牢固。另外要提的是电池的出线方向，做了15度的斜角导向，不会和飞控的USB调试口干涉，很多新手装机的时候经常碰到电池线挡着USB口，调参的时候还要拔电池，这个斜角设计刚好把出线引到机身侧面，插USB调试的时候完全不用动电池。

　　实际使用场景里，这类1S电池除了用在微型穿越机上，也能适配小型固定翼滑翔机、迷你遥控赛车的动力供电，它的重量控制做得很到位，300mAh版本的整重只有7.2g，不会给小尺寸机型带来多余的负重，外壳的耐温结构做了加厚处理，连续大电流放电的时候外壳温度不会超过45度，不会出现热缩膜收缩变形的情况。做结构设计的时候，这类电池的数模可以直接导入整机装配体里做干涉检查，不用再自己测绘电池尺寸，能省不少前期方案验证的时间，尤其是做定制化小机种的时候，直接调用成熟的电池模型做仓体适配，能避免后期开模后出现电池装不进去的低级错误。

　　很多新手做微型无人机设计的时候，容易忽略电池的安装间隙，留的间隙太小，电池稍微鼓包就卡不进仓，这套模型里给出的电池最大外形尺寸是在满电轻微鼓包的状态下测绘的，设计电池仓的时候只要按照这个尺寸预留0.3mm的单边间隙，就能保证电池在整个充放电循环里都能顺利拆装。另外电池的正负极标识做了端面凸起设计，装配的时候不用看丝印，手摸就能分辨正负极方向，能减少生产线装配时的反接错误率，这点对批量生产的机型来说非常实用，能降低不少售后返修的概率。
