基于注射器改制的小型气动脚泵执行装置

这套基于常规20ml注射器改制的脚控气动执行装置，主要面向小功率封闭气动回路的定制化应用场景，常见于小型实验台气动夹具、桌面级工位压合工装、教学演示气动回路这类对输出力要求不高、需要低成本快速搭建气动执行单元的场合，相比采购成品微型气缸与配套控制阀组，整套装置的物料获取门槛极低，不需要依赖工业级气动元件的采购渠道，适合小批量试制、个人DIY项目、教学实验场景下快速完成气动执行端的搭建。

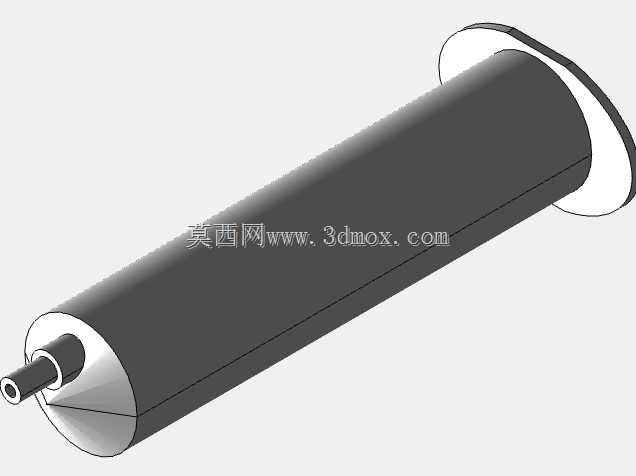

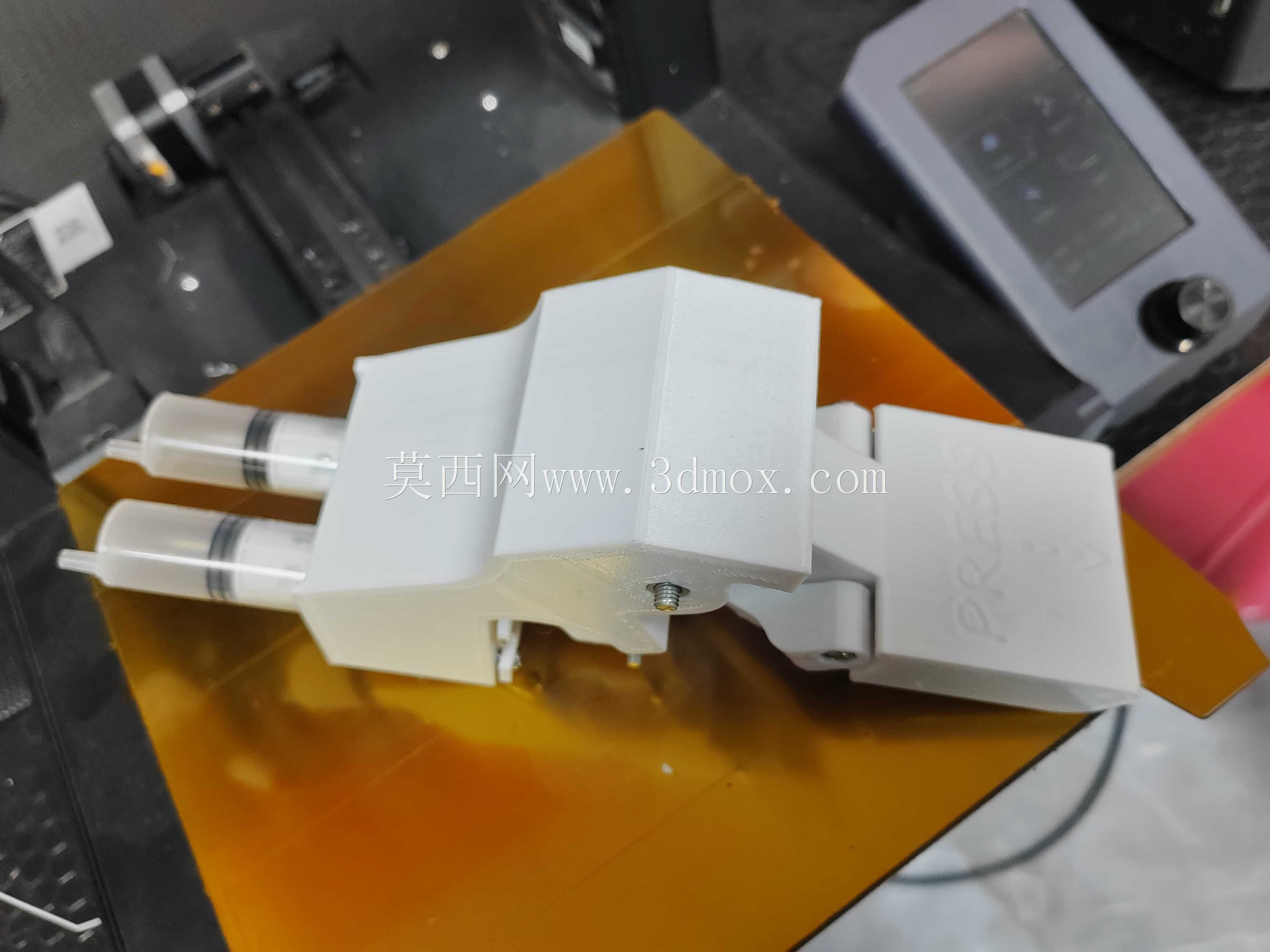

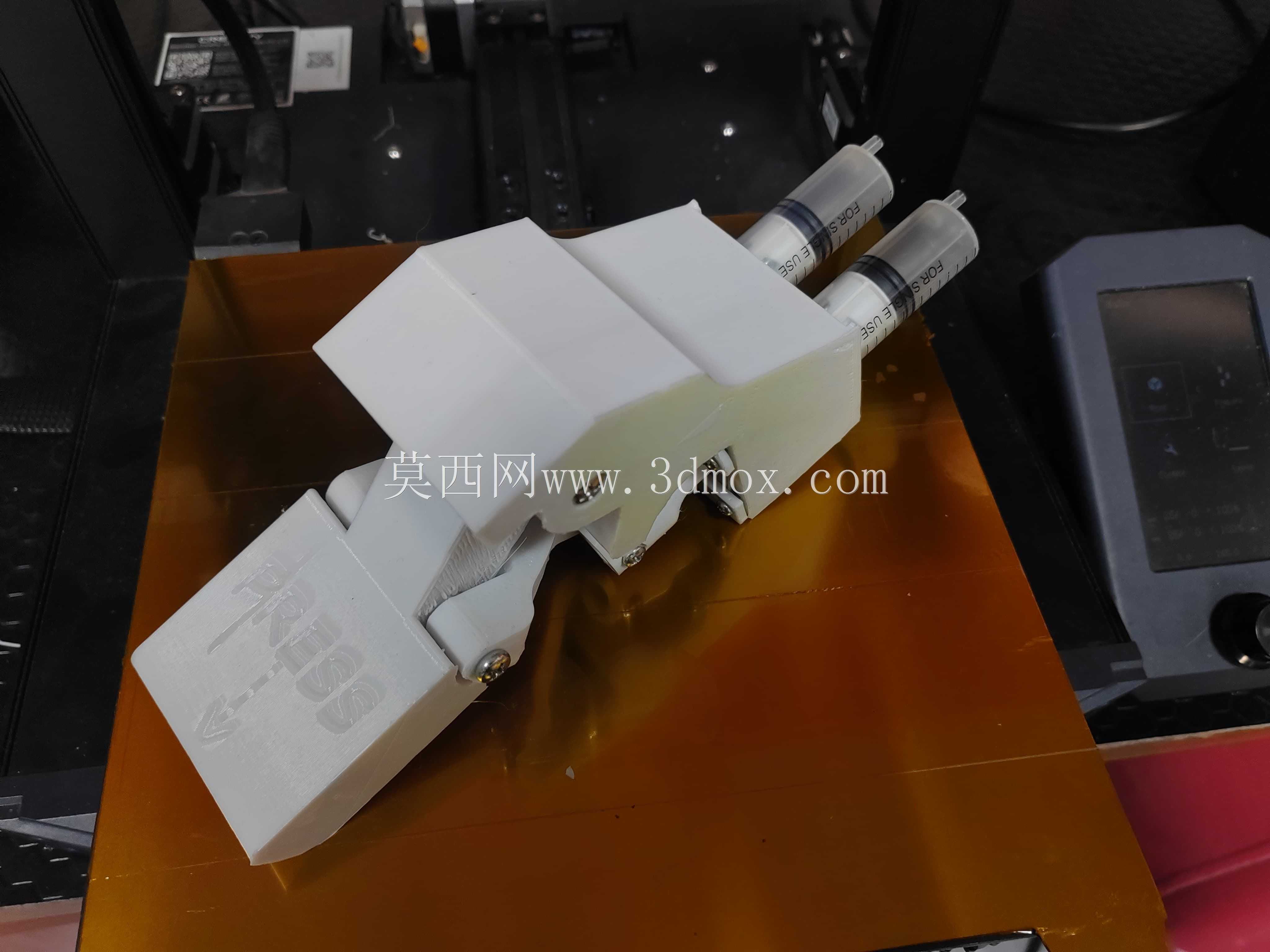

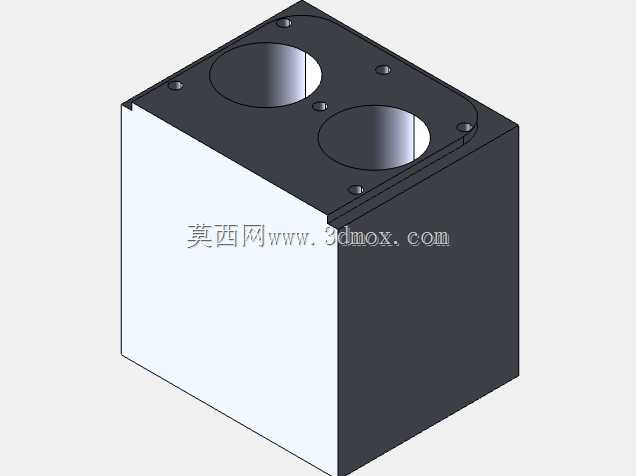

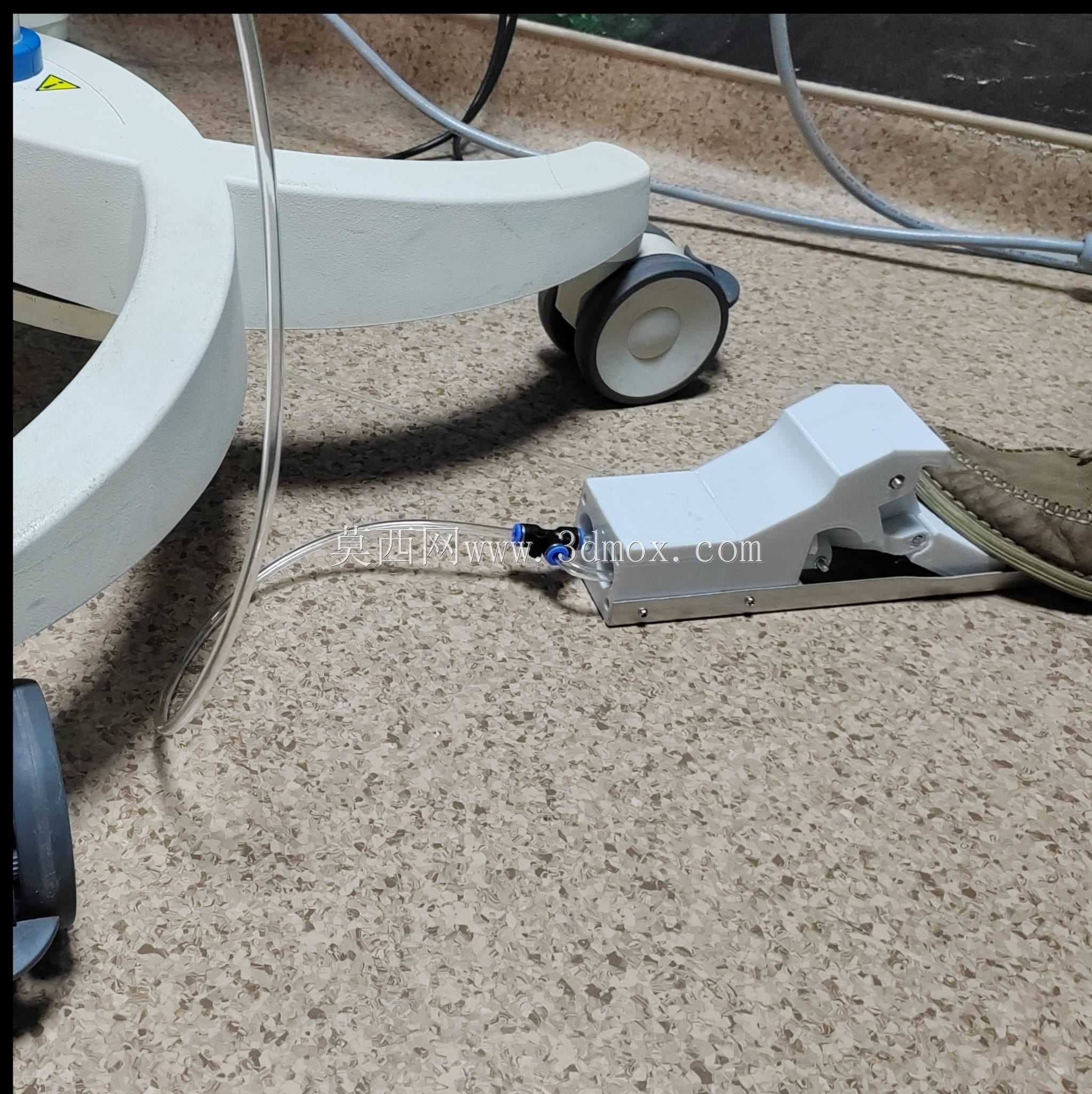

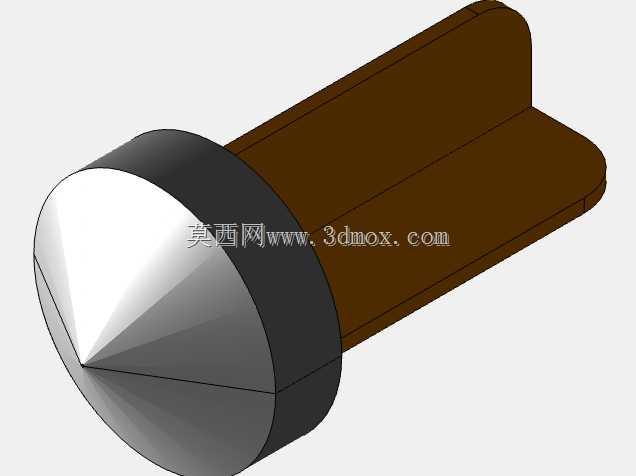

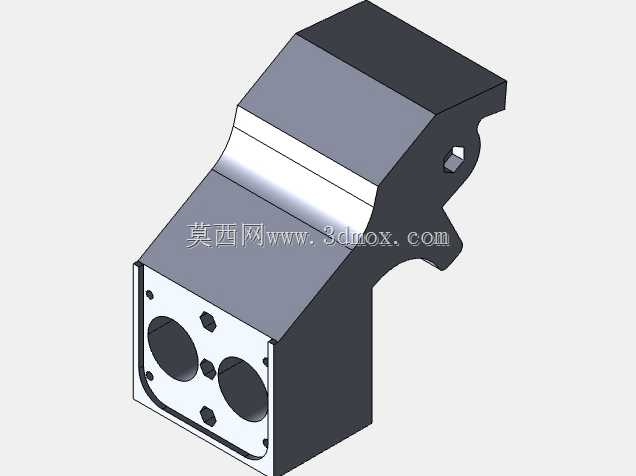

从实际功能来看，这套装置通过脚控触发的方式实现气路的通断与压力输出，不需要手部操作即可完成气动执行端的动作触发，能够解放操作人员的双手完成工件对位、零件扶持等同步操作，在小型零件压装、薄材定位夹持、实验台试样固定这类工位上，能够有效提升操作的连贯性，避免手部操作阀件带来的动作中断。装置的核心执行单元采用常规20ml注射器改制，将注射器的推杆作为气动执行的输出轴，筒身作为气缸缸体，通过密封结构的优化解决了常规注射器密封件耐压不足的问题，在0.2MPa以内的工作气压下能够保持稳定的输出力，不会出现明显的漏气泄压问题，输出行程与20ml注射器的有效推杆行程一致，能够满足小行程的直线驱动需求。

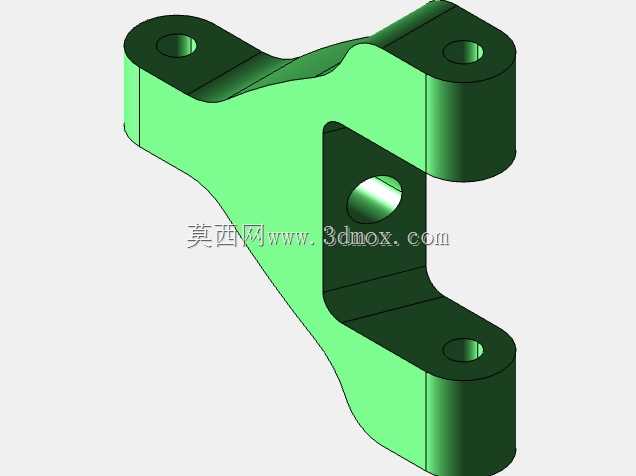

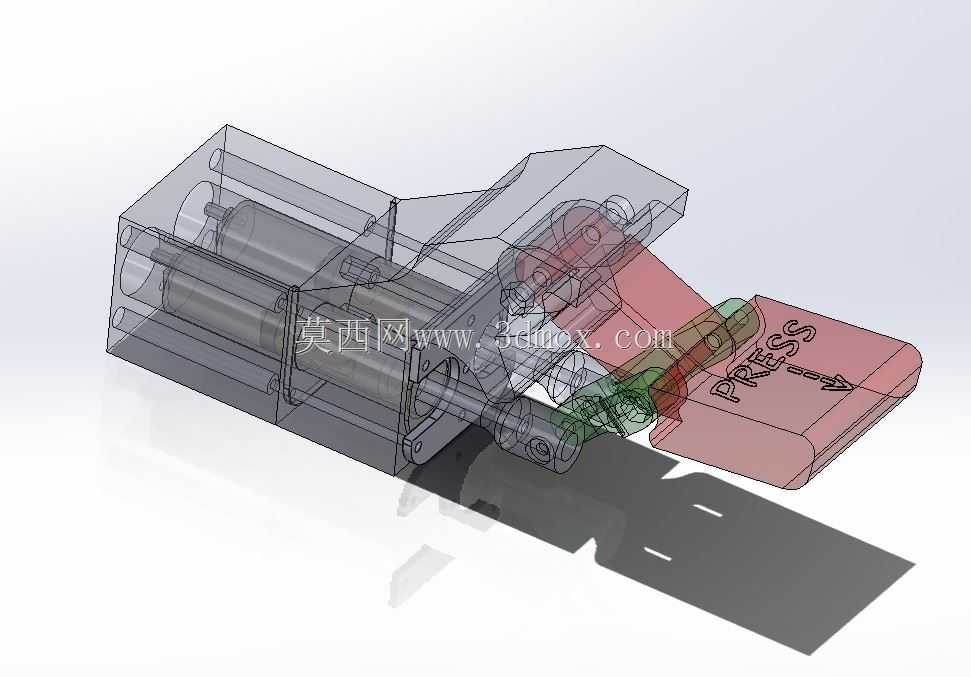

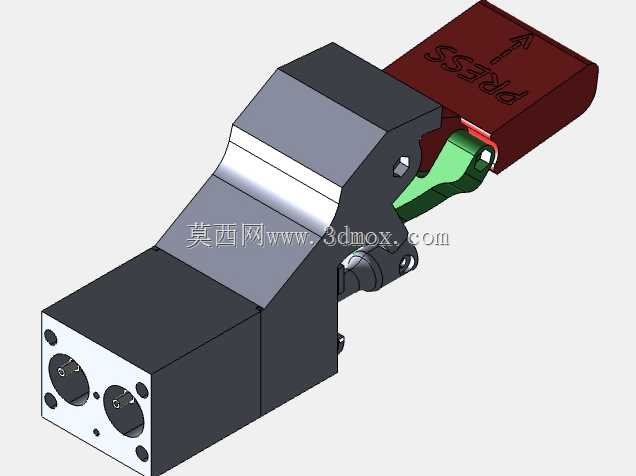

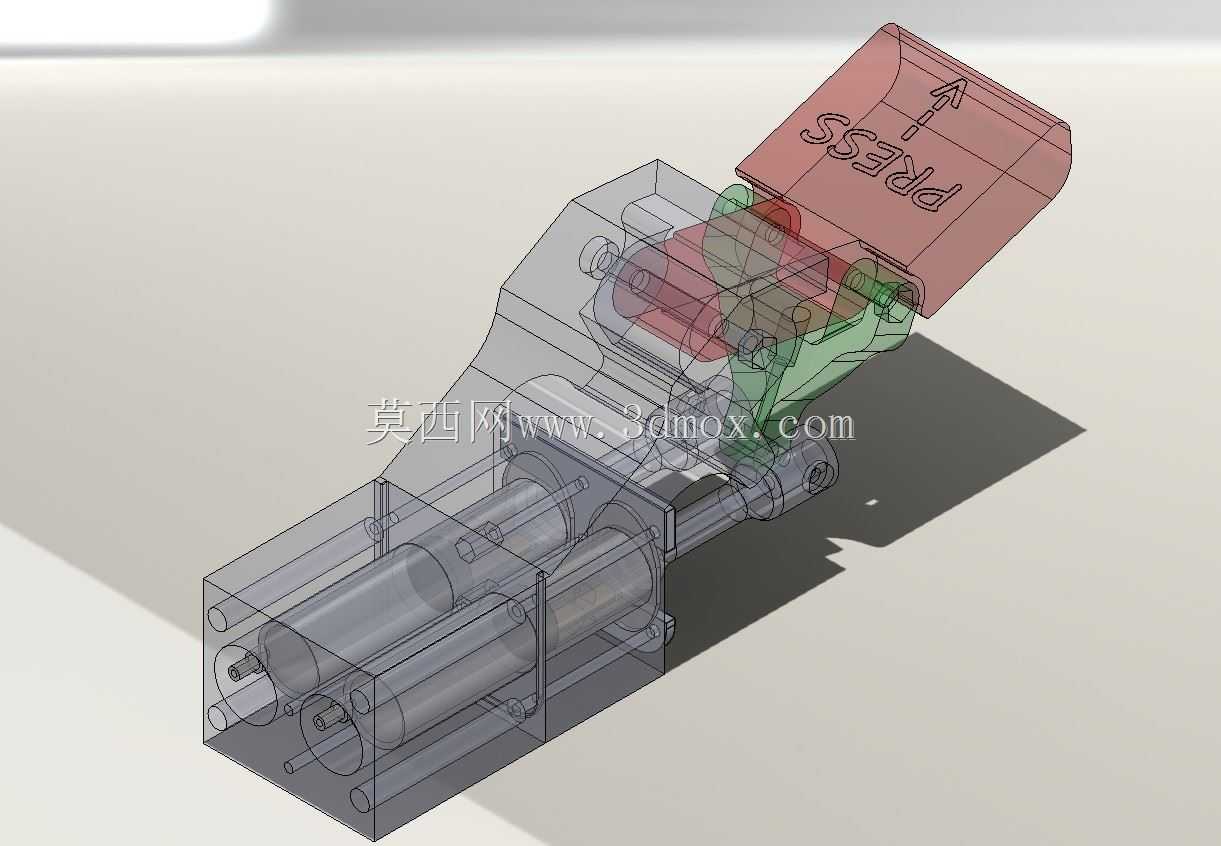

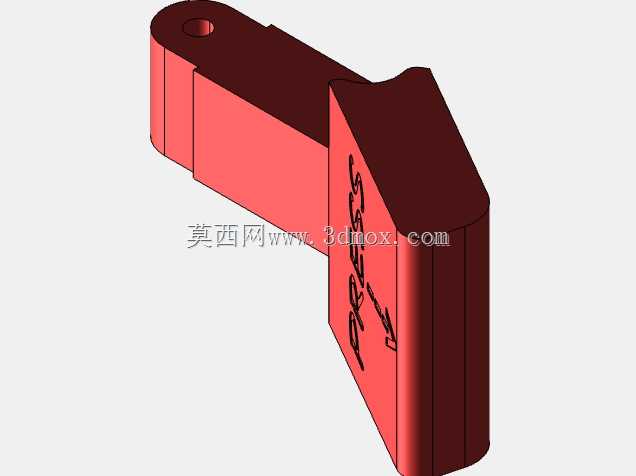

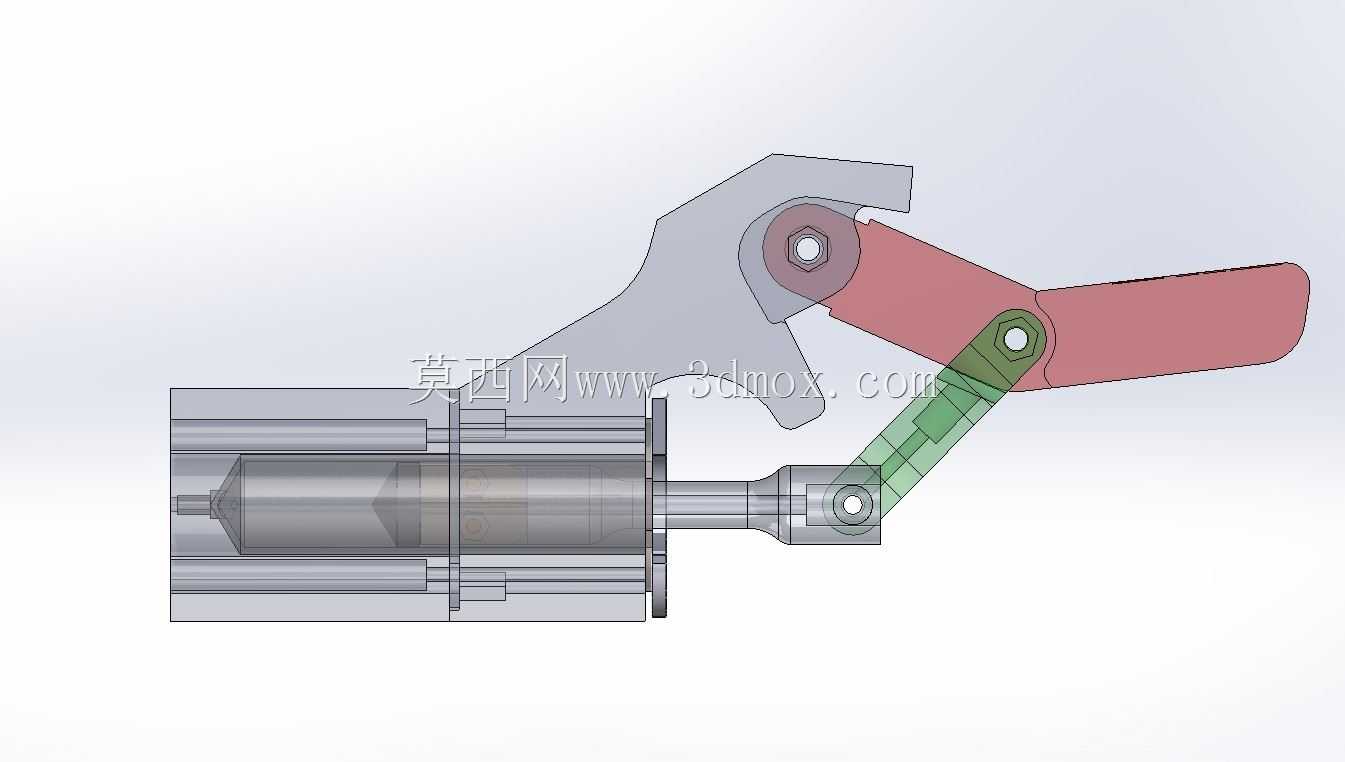

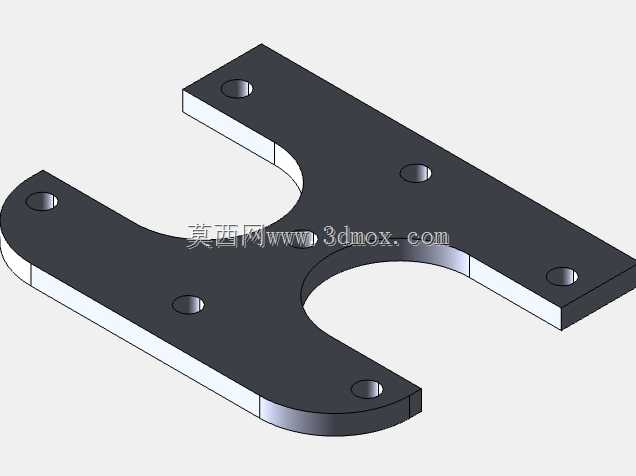

设计过程中优先考虑了物料的易获取性与耐用性平衡，没有采用定制化的缸体、活塞零件，全部结构都可以通过常规易得的零件组装完成，针对原注射器推杆受力容易偏斜的问题，在推杆输出端增加了导向支撑结构，避免侧向力作用下推杆弯折、密封件偏磨导致的漏气问题；脚控触发部分采用杠杆式结构，通过脚踏的杠杆比放大踩踏力，控制气路的换向与通断，踩踏行程控制在15mm以内，符合常规脚控装置的操作人机工程要求，长时间踩踏不会产生明显的脚部疲劳。整套装置的安装边界控制的十分紧凑，整体占用的安装面积不超过150mm*100mm，不需要预留很大的安装空间，可以直接固定在桌面、工装台的侧边位置，执行端的输出轴中心高度可以根据安装位置调整，适配不同高度的工装夹具对接需求，气路接口采用通用的快插接头规格，能够和常规的小型气泵、气动软管直接对接，不需要额外制作转接头。

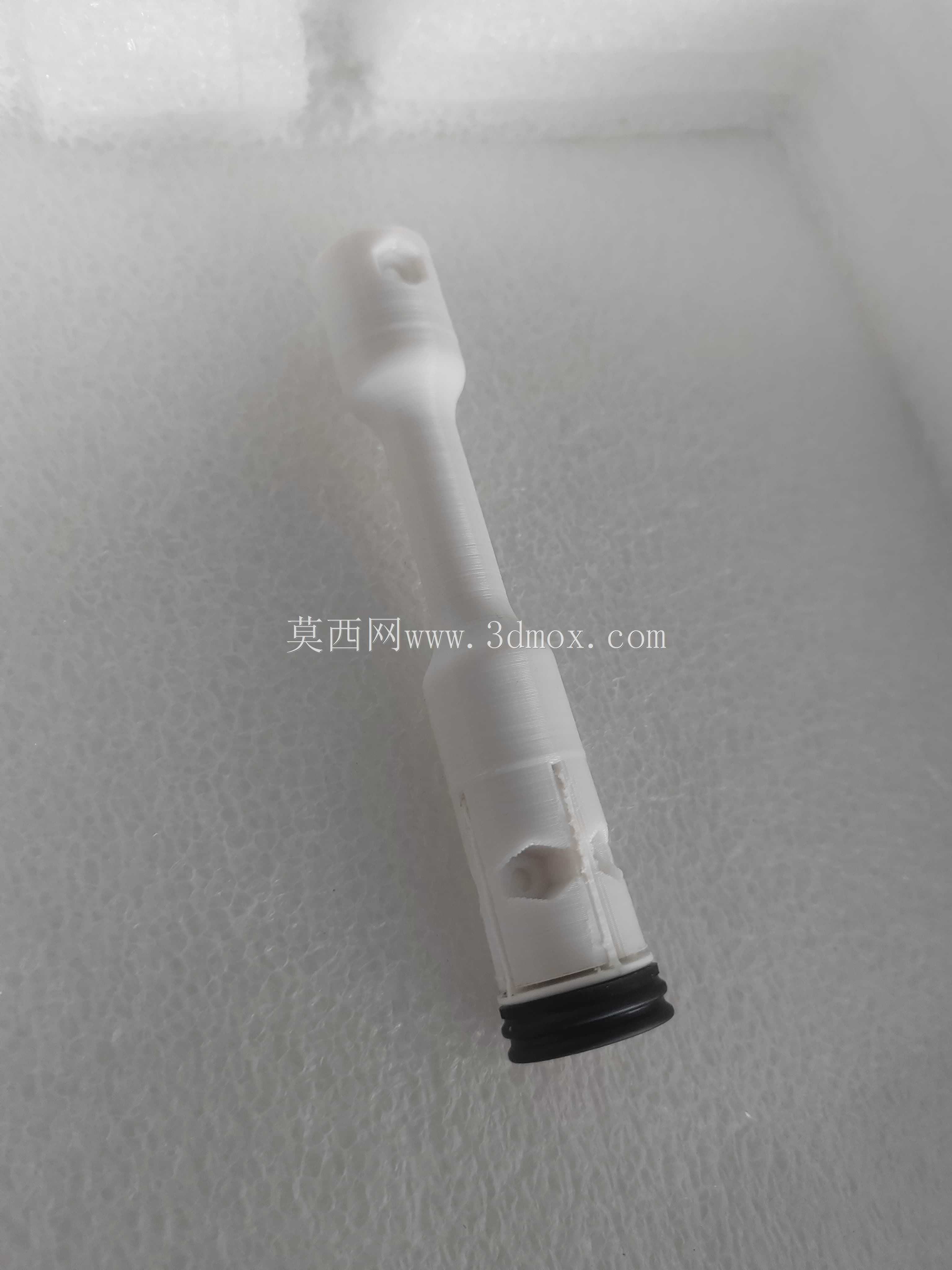

在可靠性优化方面，针对原注射器塑料材质耐磨性能不足的问题，在活塞与筒壁的接触位置增加了低摩擦的密封衬层，既降低了推杆动作的阻力，也提升了密封件的使用寿命，反复动作次数能够满足小型工位的使用需求，不会在短时间使用后就出现密封失效的问题；气路控制部分采用了常闭设计，在未踩踏的状态下执行端处于泄压复位状态，避免长时间保压带来的能量损耗与密封件老化问题，复位弹簧的力度经过匹配，能够在踩踏力移除后快速带动推杆复位，响应速度满足小型工装的操作节拍要求。对于需要搭建低成本小型气动系统的设计人员来说，这套结构可以直接作为参考，根据实际需要的输出力、行程参数调整注射器的规格、杠杆比以及密封结构，不需要从零开始设计微型气缸的全套结构，能够大幅缩短小功率气动执行单元的开发周期，降低试制阶段的成本投入，尤其适合非量产的定制化工装、实验装置的快速搭建，在满足使用功能的前提下，最大程度压缩了加工与物料成本，同时兼顾了结构的可靠性与维护便捷性，出现零件损坏时可以直接替换常规市售的注射器零件，不需要定制专用的维修配件。
