透明外壳电工测电笔三维结构设计

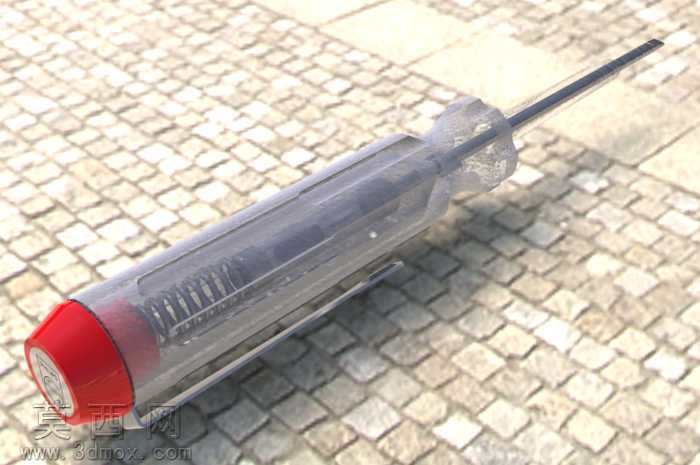

本模型为接触式电工测电笔的三维设计成果，建模阶段以真实民用测电笔的尺寸比例为基准，在三维建模软件中完成全参数化结构搭建，整体采用长圆柱笔身搭配端头金属探头的经典布局，笔身长度、探头直径、尾端按帽尺寸均参照实物1:1还原，确保各部件装配间隙符合实际生产的公差要求。建模过程中对笔身内部的电阻腔体、弹簧卡位、探头固定槽等隐藏结构做了完整复刻，没有省略内部功能组件的结构表达，可直观呈现测电笔的内部装配逻辑。材质与渲染阶段，笔身主体采用半透明磨砂PC塑料材质，调整材质的折射度、粗糙度参数模拟真实透明塑料的透光效果，可隐约透出内部的金属弹簧、碳质电阻等组件；尾端按帽采用高饱和度红色哑光塑料材质，与透明笔身形成鲜明视觉区分；金属探头与笔夹采用抛光不锈钢材质，添加细微的划痕与使用痕迹贴图提升真实感，渲染场景采用户外砖石地面作为承载面，搭配柔和的自然漫射光照，通过光影折射突出透明笔身的材质质感，同时清晰展现笔身表面的防滑凹槽、品牌标识位等细节结构。设计思路上，这款测电笔兼顾实用功能与外观辨识度，透明外壳的设计既可以让使用者直观观察内部组件是否完好，及时发现元件松脱、电阻损坏等安全隐患，也能在外观上区别于传统不透明外壳的测电笔；笔身侧面集成的金属笔夹结构，既可以方便将测电笔夹在工作服口袋、笔记本上便携携带，也可作为测电时的人体接触电极使用，优化了传统测电笔需要手指接触尾端金属的操作逻辑；笔身表面的纵向防滑凹槽，提升了潮湿环境下握持的摩擦力，避免操作时打滑。模型完整还原了测电笔从外部壳体到内部功能元件的全部结构，各部件可单独拆分用于结构演示、装配模拟或产品改型设计，渲染效果贴近实物真实质感，可用于五金工具产品展示、电工教学演示等场景。
