NH00对NH3型熔断器保护座结构设计

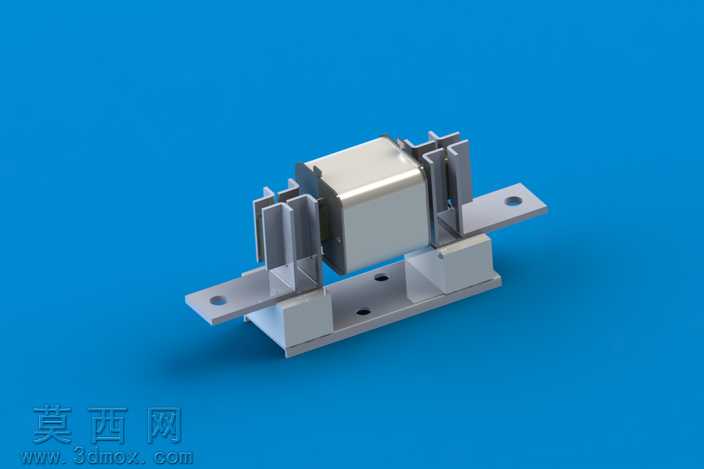

本作品为NH00规格适配NH3系列的熔断器保护安装座三维建模成果，建模过程依托参数化三维设计软件完成全流程构建，首先从电气保护器件的实际安装适配需求出发，梳理熔断器的载流、绝缘、固定三大核心功能逻辑，拆分整体结构为金属载流夹件、绝缘安装基座、定位支撑支架三个核心模块。建模阶段先绘制基座的二维草图，精准定位安装孔位、夹件卡槽、支撑凸台的位置尺寸，通过拉伸、切除特征生成绝缘基座的主体结构，基座表面做了细微的防滑纹理与加强筋设计，既提升注塑成型时的结构强度，也避免安装时出现打滑问题。金属载流夹件部分采用钣金建模逻辑，通过基体法兰、边线法兰、褶边特征构建夹件的弹性夹持结构，夹件与熔断器接触的位置做了圆弧过渡处理，保证与熔断器端子的贴合面积，降低接触电阻，夹件与基座的连接位置设计了倒扣卡扣结构，无需额外紧固件即可实现夹件与基座的牢靠固定，减少装配工序。两侧的安装支架采用一体化折弯设计，支架上的长圆形安装孔可适配不同孔距的安装面，降低现场安装的对位难度。材质渲染阶段，绝缘基座赋予哑光浅灰色工程塑料材质，调整材质的粗糙度参数模拟玻纤增强尼龙的哑光质感，金属夹件与安装支架赋予镀镍金属材质，添加细微的表面划痕与金属反光效果，还原真实五金配件的表面质感，背景采用高饱和度蓝色渲染背景，通过三点布光打亮模型的结构轮廓，清晰展现各部件的装配关系与细节特征。整体设计严格遵循低压熔断器的安装尺寸规范，各部件之间的装配间隙控制在合理公差范围内，既保证熔断器插拔时的顺畅度，也确保夹持结构的接触可靠性，可直接用于电气柜内部的保护器件安装选型参考、相关配件的开模生产结构验证。
