剖分式立式止推轴承座三维结构设计

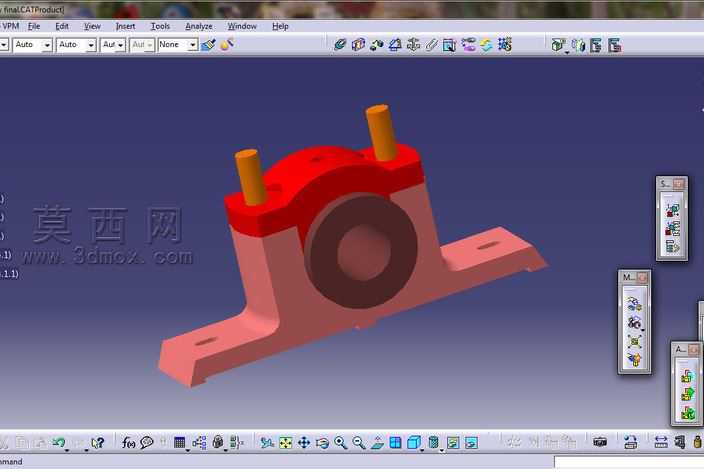

本作品为立式剖分式止推轴承的三维参数化模型，整体采用CATIA软件完成全流程建模，建模过程遵循机械设计的实际加工与装配逻辑，从基础草图绘制开始，依次完成各特征的拉伸、布尔运算、倒角、圆角等细节处理，保证模型尺寸符合常规机械传动部件的通用设计规范。模型整体分为底座支撑段、轴承容纳段、上盖定位段三个核心结构部分：底部为带安装孔的对称式支撑底座，两个长条形安装沉孔沿中心轴对称分布，可通过螺栓将整个轴承组件固定在设备安装基面，底座与轴承容纳段采用圆弧过渡结构，有效降低应力集中风险，提升整体结构的承载刚性。中间段为轴承安装腔体，内部为适配止推轴承的环形定位面，可精准约束轴承的径向与轴向位移，腔体壁厚经过合理设计，既保证足够的结构强度，又避免不必要的材料冗余。上部为剖分式轴承上盖，通过两个垂直布置的定位销柱与底座实现精准对位，上盖与底座的结合面经过平整化处理，保证装配后轴承腔体的圆度公差符合使用要求。模型材质渲染区分清晰，底座与上盖采用铸铁质感的哑光红粉色材质，模拟实际铸件的表面质感，内部轴承环采用深棕色金属材质，还原轴承钢的厚重金属质感，定位销柱采用橙黄色工程塑料质感，清晰区分不同功能的零件。设计过程中充分考虑止推轴承的轴向承载特性，整体结构的受力路径从轴承内圈传递到腔体壁，再通过加强筋结构分散到底座安装面，保证轴向载荷下的结构稳定性，各安装孔、定位面的尺寸均预留了合理的装配公差，可直接用于后续的工程图导出、装配模拟以及3D打印验证，能够满足机械设计教学、设备改造方案演示、零部件选型参考等多场景的使用需求。
