肥料木材废物塑料分选旋转筛设备结构

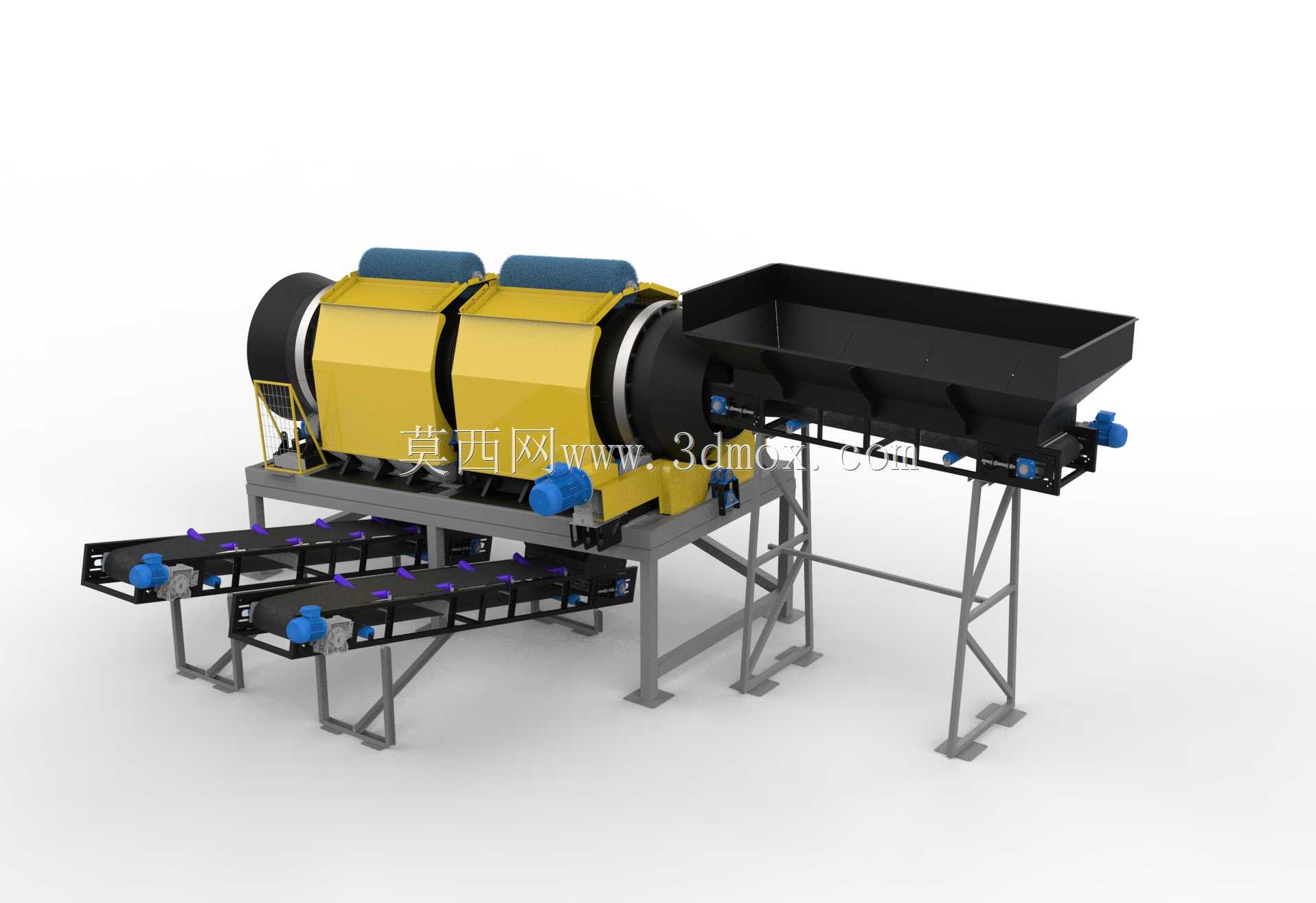

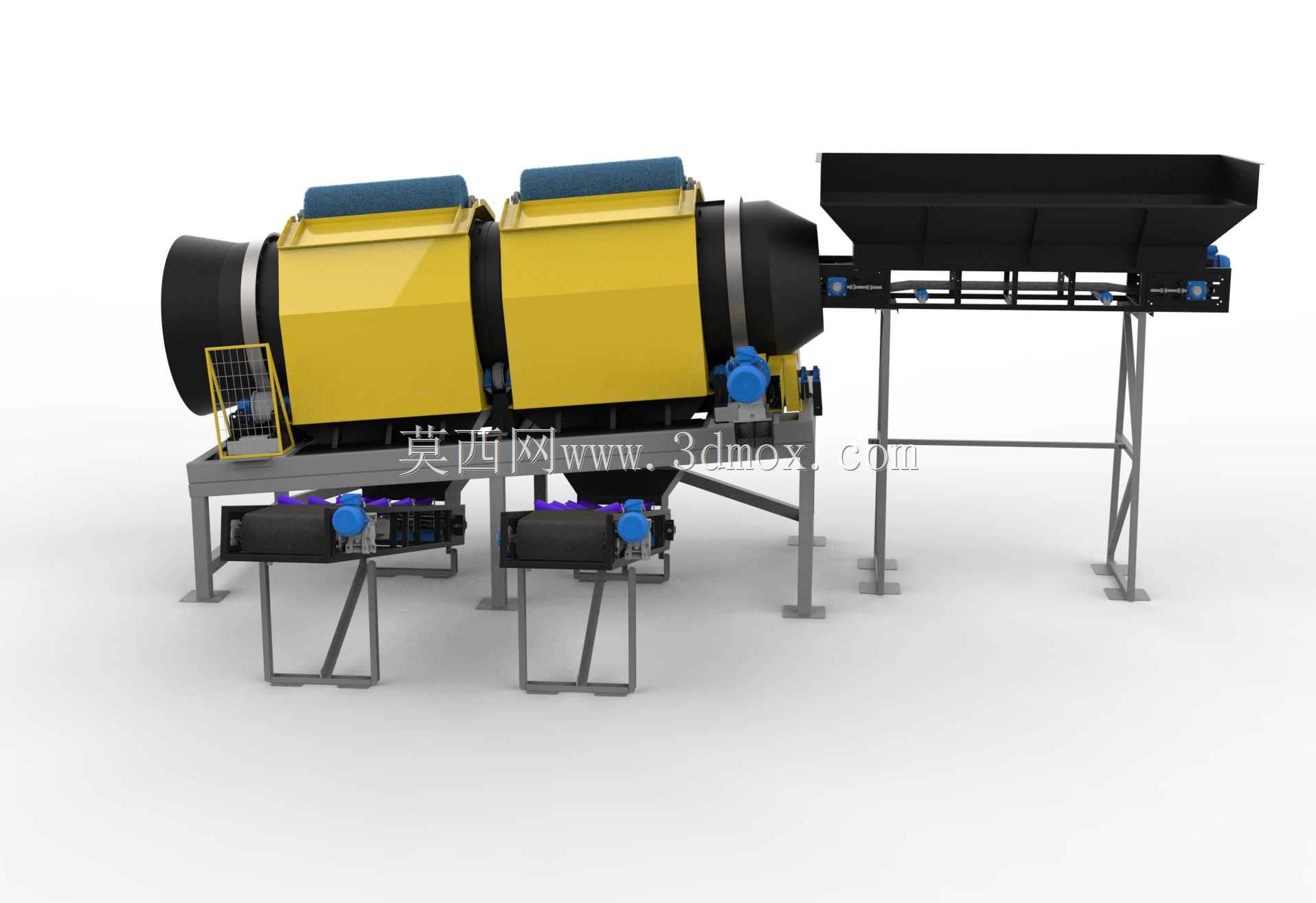

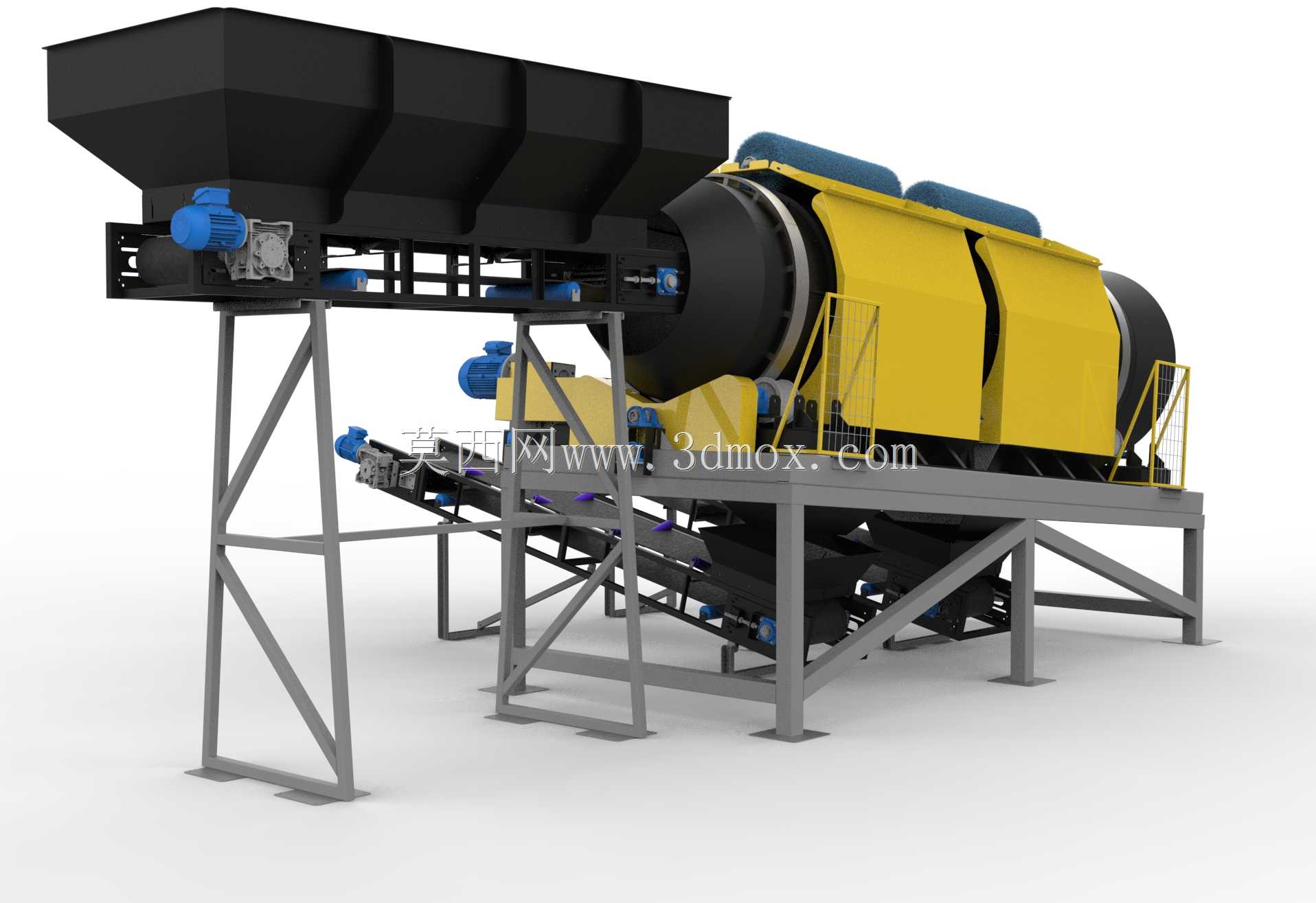

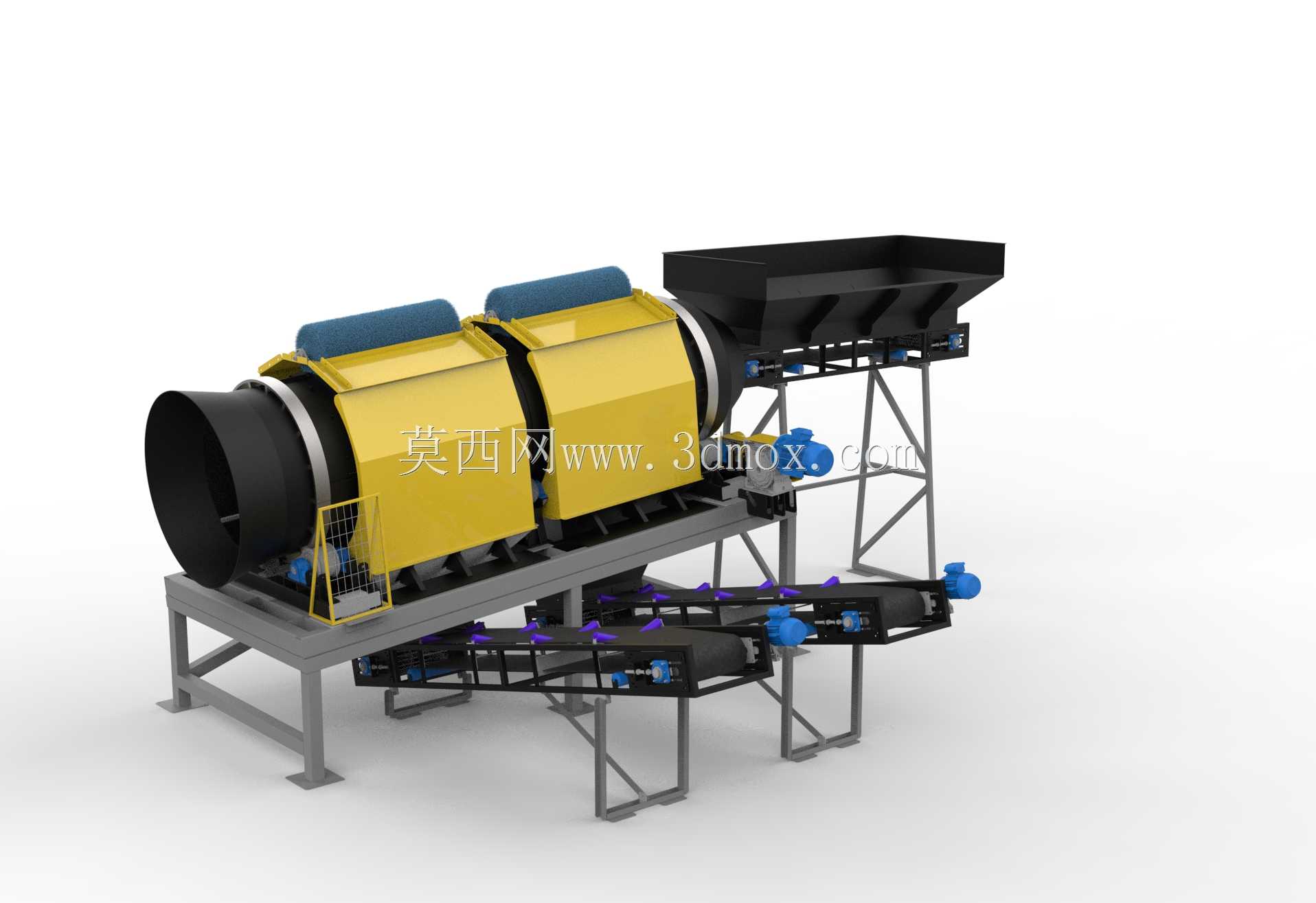

　　这套筛分设备的核心作业场景覆盖有机肥生产工段、木材加工边角料处理、建筑与工业废物资源化分拣、废塑料破碎后分选四大类工况，核心作用是依托滚筒回转过程中的粒径差筛分逻辑，把混合物料里两种不同颗粒尺寸的组分彻底分离，避免后续工段出现大粒径物料卡堵输送设备、或者合格细料混入粗料返回破碎环节增加无效能耗的问题。设备整体采用三段式布局设计，最右侧为敞口式受料斗，料斗底部配置水平布置的带式给料机构，给料段的托辊组采用槽型结构设计，可承接前端装载机、皮带机直接卸料的冲击载荷，给料速度可通过驱动端的减速电机调节，匹配不同物料的筛分负荷需求，避免瞬时进料量过大导致筛筒内部堵料。

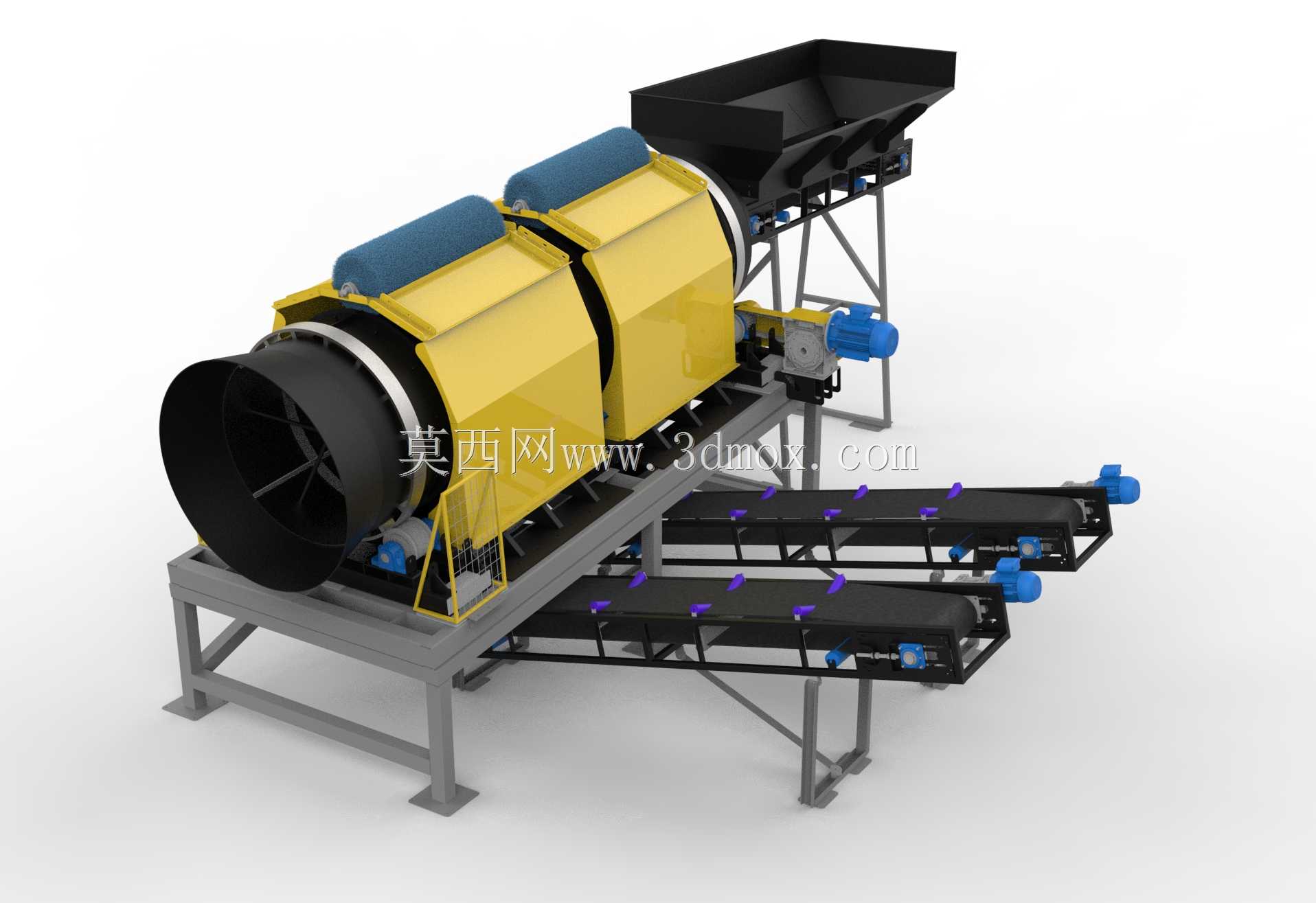

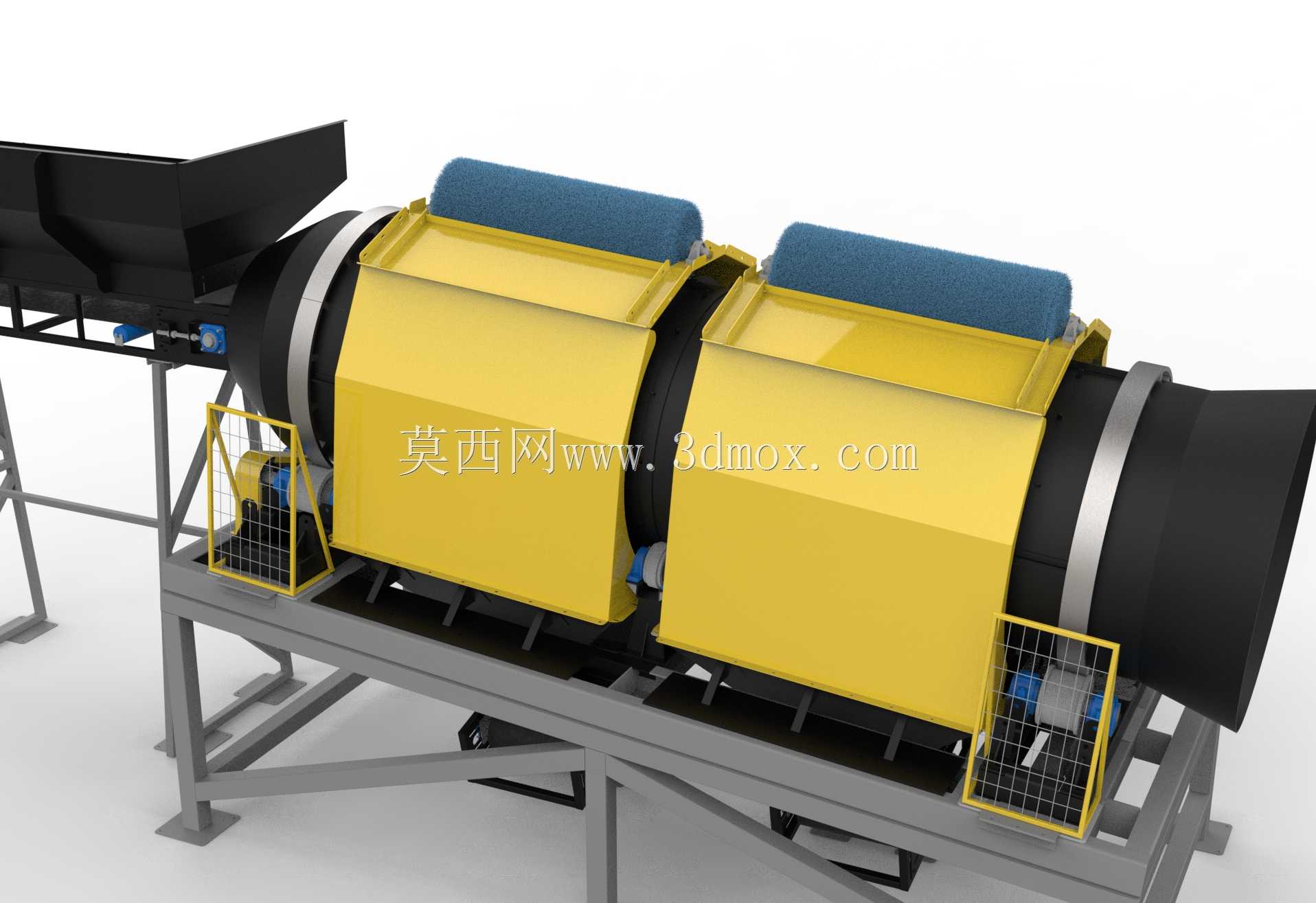

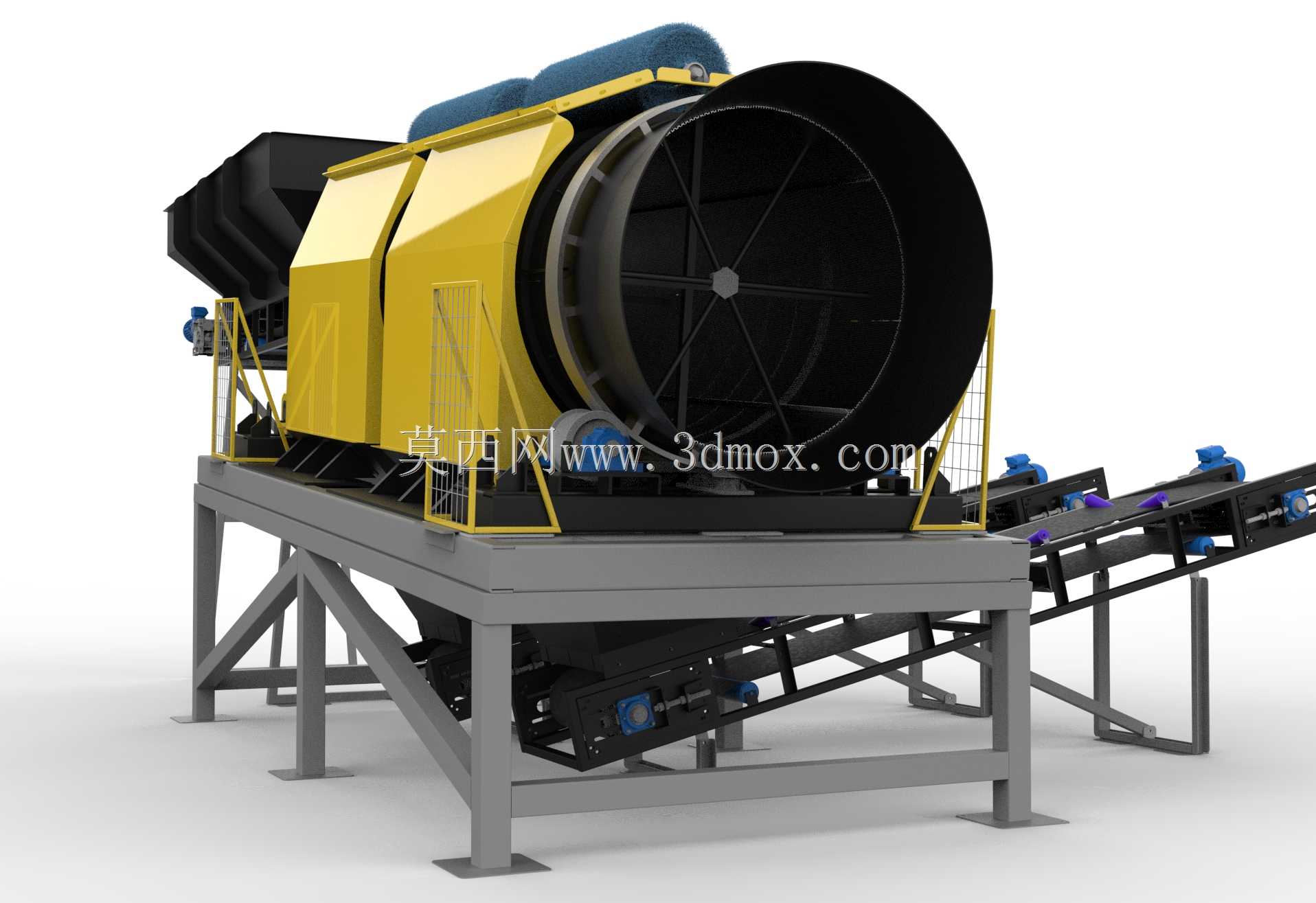

　　中间段为双仓串联的滚筒筛主体，两个独立筛筒通过法兰刚性连接，外部采用加强型滚圈支撑在机架的托轮组上，驱动方式为侧边摩擦轮传动，相比传统的齿轮齿圈传动，摩擦传动的运行噪音更低，且过载时会出现打滑保护，避免硬卡滞状态下烧毁驱动电机；筛筒内部设置有导料螺旋与扬料板，物料进入筛筒后，随着滚筒回转被扬料板不断抬升、抛落，小于筛网孔径的细颗粒会透过筛网落到下方的集料输送带上，大于筛孔的粗颗粒则沿着筛筒的倾斜角度向出料端移动，最终从筛筒末端的粗料口排出。筛筒下方配置两条平行布置的出料皮带机，分别承接两个筛分段筛出的合格细料，皮带机两侧设置有挡料边，避免筛分过程中细料撒落，两条出料皮带的输送方向可根据现场布局调整，适配不同的出料堆料或者转序需求。

　　整套设备的机架采用型钢焊接结构，支腿底部设置有预埋螺栓安装板，安装时需要保证基础的水平度偏差不超过千分之二，避免筛筒回转过程中出现偏载、托轮异常磨损的问题；设备的核心外形尺寸为整机长度4米，筛筒直径1米，安装时需要在设备四周预留不小于0.8米的检修通道，尤其是筛筒驱动端、皮带机张紧机构的位置，要预留足够的维护操作空间，方便日常更换筛网、调整皮带张紧度、润滑托轮轴承等作业。

　　设计过程中针对不同物料的特性做了适配性考量，比如处理含水率较高的肥料物料时，筛网可采用防堵孔的编织网结构，筛筒内部的扬料板角度可调整，减少湿粘物料挂壁的问题；处理废塑料、木材边角料这类比重较轻的物料时，可适当降低筛筒的回转转速，延长物料在筛筒内的停留时间，保证筛分效率；处理硬质废物颗粒时，筛网可更换为冲孔钢板材质，提升筛网的耐磨性能，延长易损件的更换周期。设备的进料斗高度匹配常规装载机的卸料高度，不需要额外做进料坡道，可直接部署在生产流水线的筛分工段，也可作为独立的移动式筛分单元搭配移动机架使用，适配临时作业场地的筛分需求。
