七级串联式工业用水过滤装置结构设计

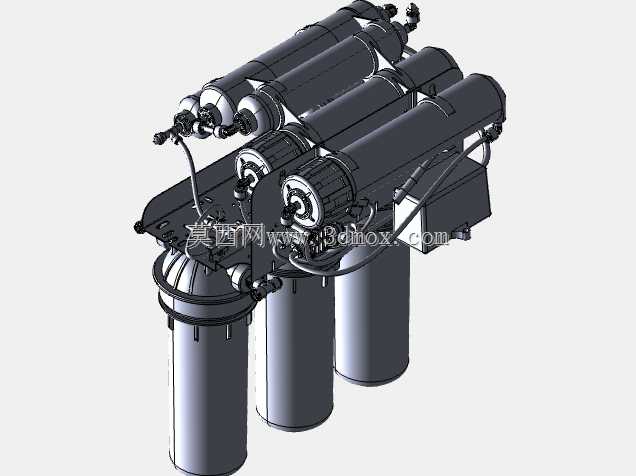

　　在工业流体净化、商用集中供水、制程用水预处理这类场景里，单级过滤往往无法覆盖多类杂质的截留需求，大颗粒泥沙、悬浮物、胶体、细微杂质需要不同精度的滤材逐级处理，这套七级串联过滤结构就是针对这类多阶净化需求开发的集成式装置。整套结构采用上下分层的布局逻辑，下层竖直布置四个大直径滤罐，承担大流量下的粗滤、初级吸附环节，这类罐体的通流截面大，能容纳更多截留杂质，延长反冲洗或者更换滤材的周期，适合前端来水杂质含量波动较大的工况；上层水平排布三个直径稍小的滤筒，负责后续精度逐级提升的精滤、精吸附甚至终端除菌环节，水平布置的方式既压缩了整体竖向安装高度，也让上层滤筒的拆装更换操作不需要登高，日常维护的操作空间更友好。

　　集成安装底板是整套结构的承载核心，所有滤罐、滤筒、连接管路、控制阀体都固定在这块一体化底板上，不需要现场零散拼接管路和支架，安装时只需要将底板固定在预设的混凝土基础或者钢架平台上，对接进出水主管道即可投入使用，大幅减少现场安装的配管工作量，也避免了现场拼接带来的管路错位、密封不严的问题。管路设计上采用了同侧进出的集成流道，每一级过滤单元的进出口都通过硬管连接，拐角处采用标准弯头过渡，减少流体的局部阻力损失，每一级滤筒/滤罐的进出口位置都预留了阀体安装位，可根据实际工艺需求加装压力表、排污阀或者取样阀，方便运行过程中实时监测每一级的压损，判断滤材的堵塞情况，也能单独对某一级进行隔离维护，不需要整套设备停机。

　　从安装边界来看，整套装置的横向宽度控制在常规工业设备通道的允许范围内，竖向高度不超过常规厂房的层间净高，设备底部预留了足够的排污管路安装空间，侧面预留了检修操作面，不需要额外预留过大的安装场地，适合在中小型净水站、车间制程供水点、商用建筑供水机房这类场地有限的场景布置。设计过程中充分考虑了不同滤材的适配性，每个滤罐和滤筒的接口都采用统一标准的连接尺寸，既可以装填PP熔喷滤材、活性炭滤料，也可以根据实际水质需求更换为线绕滤芯、超滤膜元件，不需要改动主体管路和安装结构，适配不同原水水质的净化需求。控制部分的元件集中布置在上层滤筒旁的安装位，接线走线都沿底板边缘的走线槽排布，避免管路渗漏时液体接触电气元件，提升运行的可靠性。

　　整套结构的受力经过校核，满水状态下滤罐的重量全部通过底板均匀传递到安装基础，连接管路的应力通过管卡释放，不会因为长期运行的振动或者水锤效应出现接口渗漏的问题。在实际选型应用中，可根据处理流量需求调整滤罐的直径规格，也可调整各级的滤材精度组合，适配从自来水深度净化、地表水预处理到工业循环水旁滤的不同工况，相比零散采购单级过滤器自行拼接的方案，这套集成式结构的流道阻力更小，安装效率更高，整体占地更紧凑，也避免了自行配管带来的设计缺陷。
