高负载传动用人字形齿齿轮结构

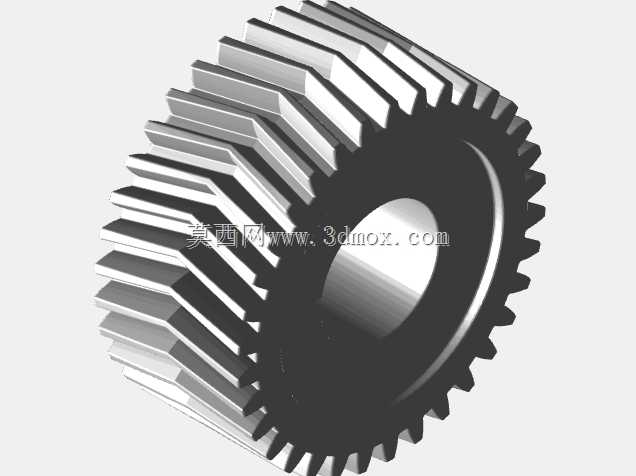

　　在重载传动系统的设计选型中，轴向力的抵消一直是斜齿轮传动方案需要重点解决的问题，单斜齿结构在传递大扭矩时，啮合产生的轴向推力会直接作用在轴承端面上，不仅需要选用承载能力更强的止推轴承来抵消轴向载荷，还会在长期交变载荷下增加轴承磨损、降低传动系统的整体寿命，而人字齿结构的出现，正是为了从齿形设计根源上解决这一痛点。这款人字形齿轮采用左右对称的螺旋齿向布局，相当于将两个旋向相反的斜齿轮沿轴向整合为一体，啮合过程中左右两侧齿面产生的轴向推力会相互抵消，不需要额外设置止推结构来承受轴向载荷，能大幅降低传动系统中轴承的选型成本与安装空间占用，尤其适合矿山设备、重型变速器、船舶传动系统这类长期处于高负载、连续运转工况的场景。从实际传动特性来看，人字齿的啮合过程比直齿轮更平缓，轮齿是逐步进入啮合、逐步退出啮合，重合度远高于同参数直齿轮，单齿承受的载荷更小，传动过程中的冲击、振动与噪音都能得到有效控制，在高速重载工况下的运行稳定性优势十分明显。设计这类齿轮时，首先要确定的是螺旋角参数，螺旋角过小会导致轴向力抵消效果不足，失去人字齿的结构优势，螺旋角过大则会增加齿面的滑动摩擦，降低传动效率，常规工业应用中通常将螺旋角控制在25°到35°区间，兼顾轴向力抵消效果与传动效率。

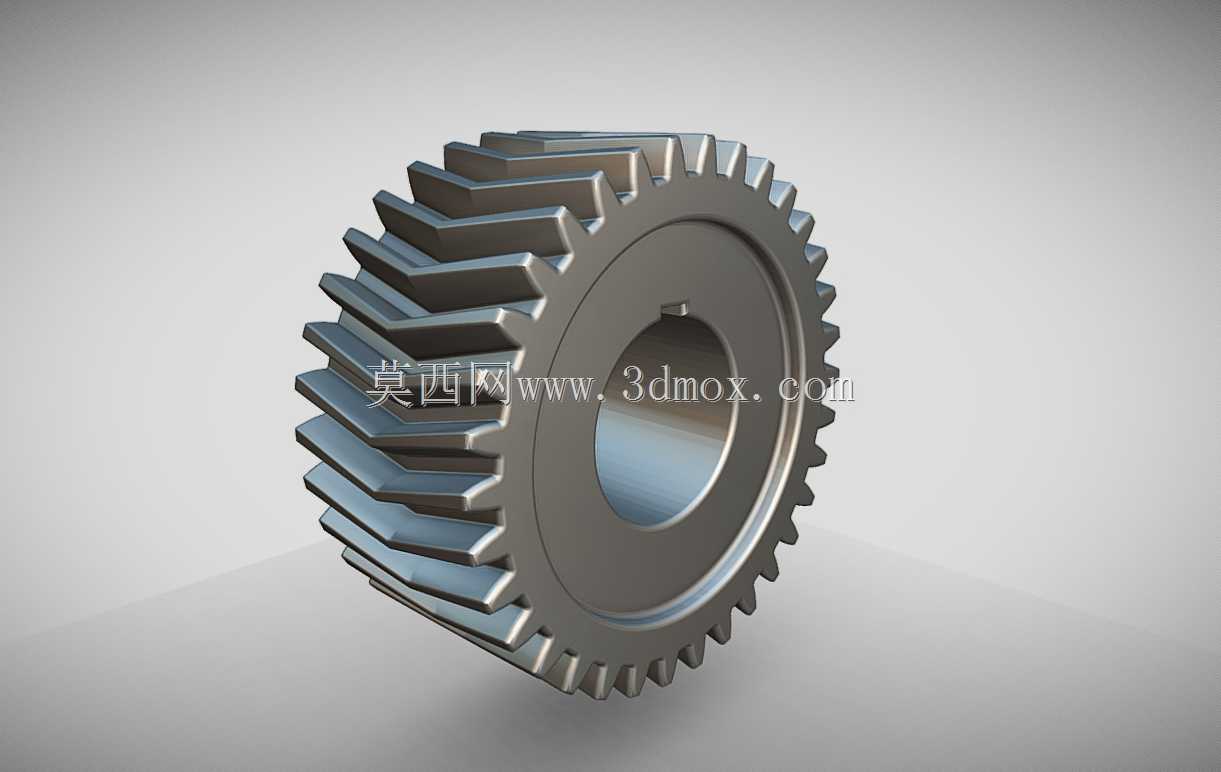

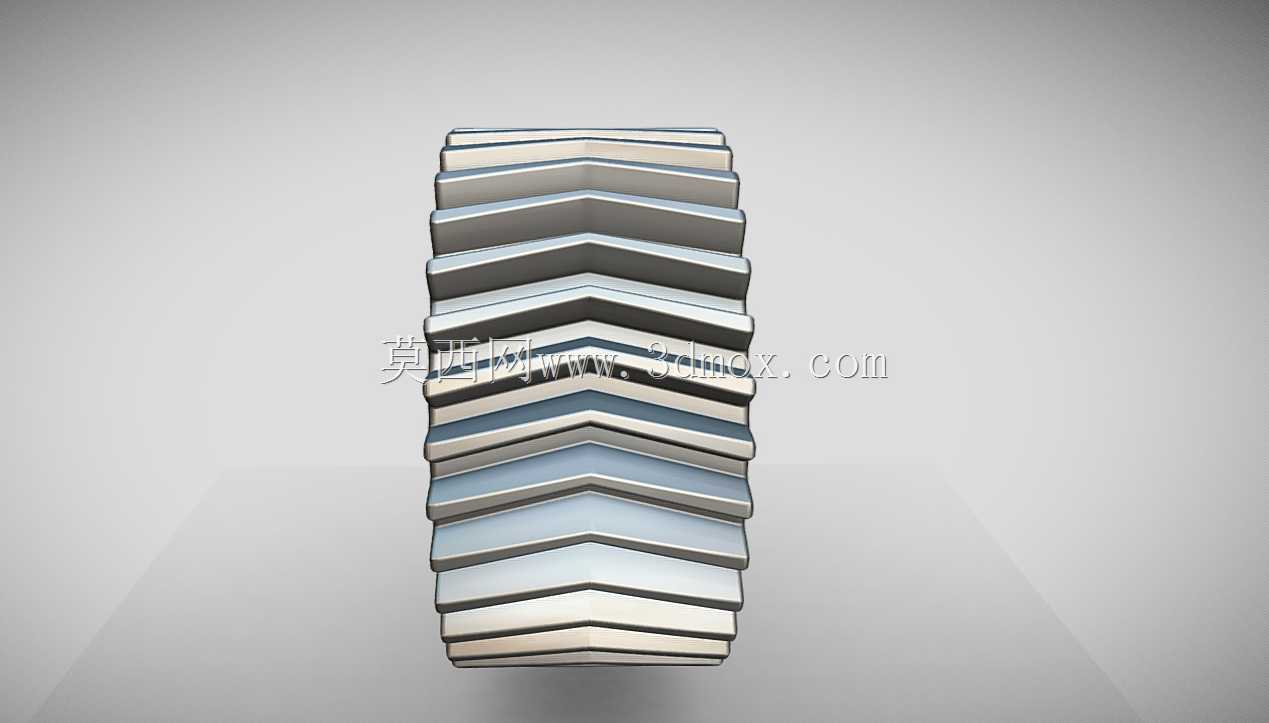

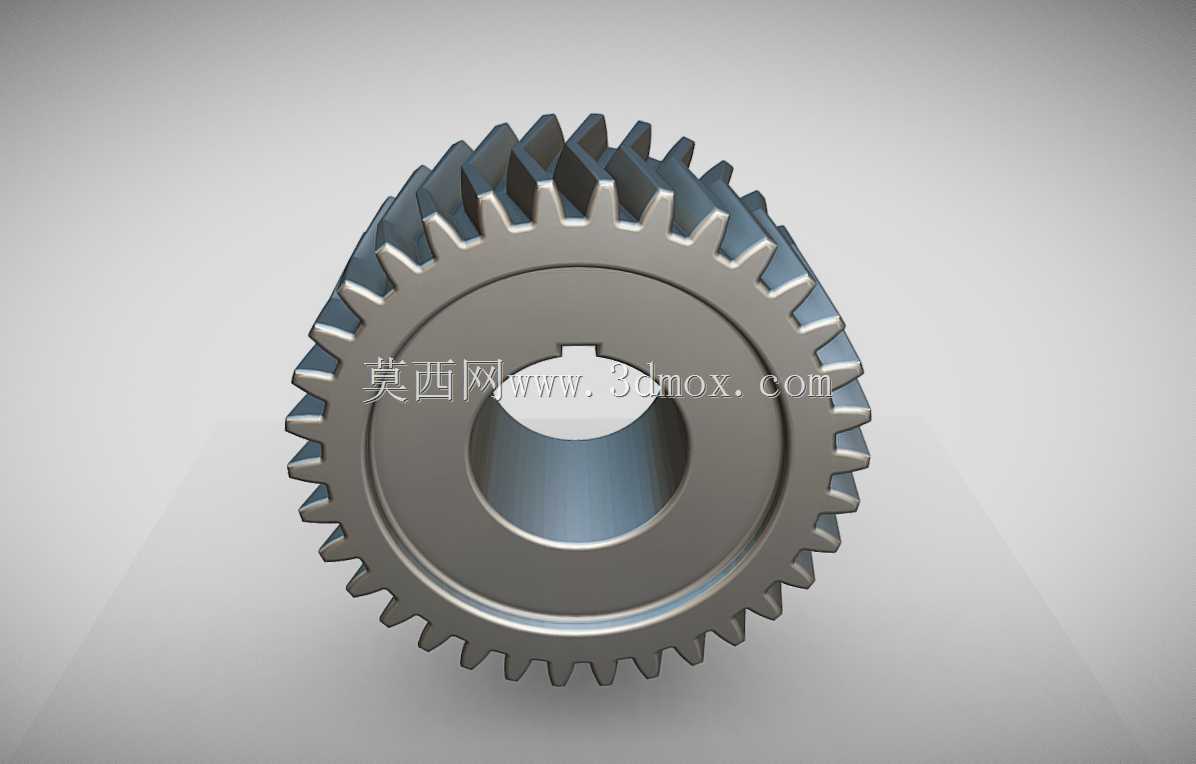

　　齿向的对称度是设计与加工中的核心控制要点，左右两侧螺旋齿的分度圆、齿厚、螺旋角必须完全对称，否则啮合时两侧齿面受力不均，不仅无法完全抵消轴向力，还会出现偏载、齿面局部磨损加剧的问题，建模时需要以齿轮中心截面为基准，分别向两侧生成旋向相反的螺旋齿廓，保证两侧轮齿的所有参数完全镜像对称。内孔键槽的设计需要匹配对应传动轴的尺寸，键槽的对称度、深度公差需要严格按照传动轴的配合要求设定，保证扭矩传递过程中键连接的受力均匀，避免出现键槽压溃、传动打滑的问题。

　　从安装边界来看，这类人字齿轮的轴向安装尺寸比同模数、同齿数的单斜齿轮略大，但因为不需要预留止推轴承的安装空间，整个传动箱的轴向尺寸反而可以做的更紧凑；径向安装尺寸与同参数直齿轮、斜齿轮基本一致，不需要额外扩大传动箱的径向空间，在现有传动系统的升级改造中，可以直接替换原有同参数直齿轮或配对斜齿轮组，不需要对箱体结构做大幅改动。齿宽的设计需要匹配传递的额定扭矩，齿宽过大会增加加工难度，同时容易出现齿向载荷分布不均的问题，齿宽过小则会导致单齿载荷过大，降低齿轮的承载能力，设计时需要结合额定输入扭矩、转速、预期使用寿命，通过接触强度与弯曲强度校核确定合理的齿宽系数。

　　轮齿的齿顶高、齿根高参数需要按照配对齿轮的啮合参数匹配设定，保证啮合时的齿侧间隙在合理范围内，既不能因为间隙过大导致传动回程误差增加，也不能因为间隙过小出现运转卡滞、齿面磨损加剧的问题。在实际应用场景中，这类齿轮常被用在重型卡车的变速器主传动段、矿山破碎机的动力输入级、大型工业减速机的低速重载轴系，这些场景普遍存在负载波动大、连续运转时间长、维护成本高的特点，人字齿轮的低轴向力、高承载能力、运行平稳的特性，刚好匹配这类场景的使用需求。建模过程中需要注意轮齿过渡圆角的处理，齿根位置的过渡圆角需要按照应力集中系数要求设定，避免圆角过小导致齿根弯曲应力集中，在长期交变载荷下出现断齿风险；齿顶的倒角处理需要符合啮合要求，避免轮齿啮合时出现齿顶干涉。中心孔的公差需要按照传动轴的配合公差等级设定，通常采用过渡配合或小间隙配合，既保证安装时的装配便利性，又避免配合间隙过大导致传动过程中出现偏心振动。
