小型换向齿轮箱内部啮合结构设计

项目分类:齿轮 发布时间:2025-02-20 ID:942244

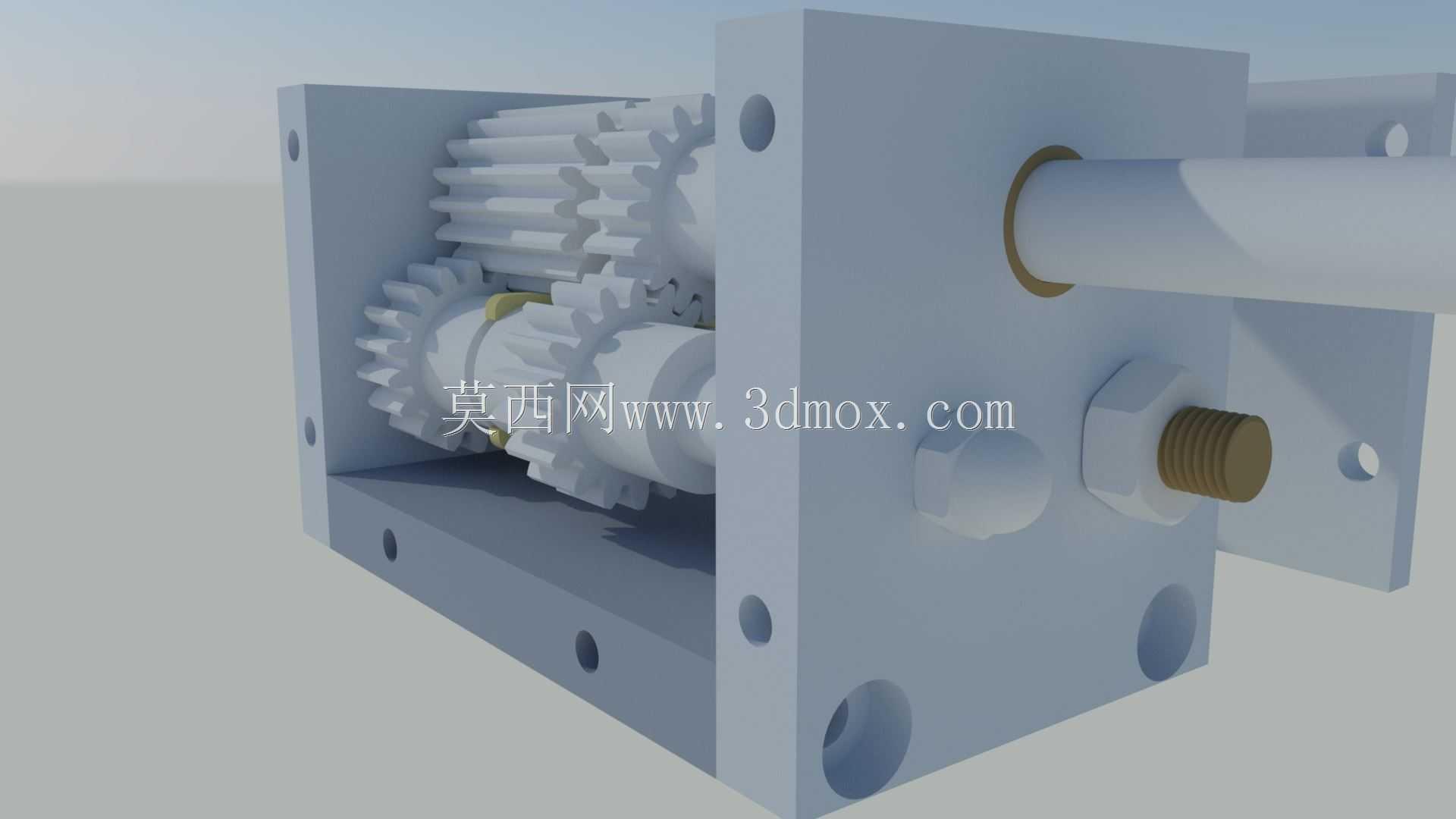

  • 小型换向齿轮箱内部啮合结构设计

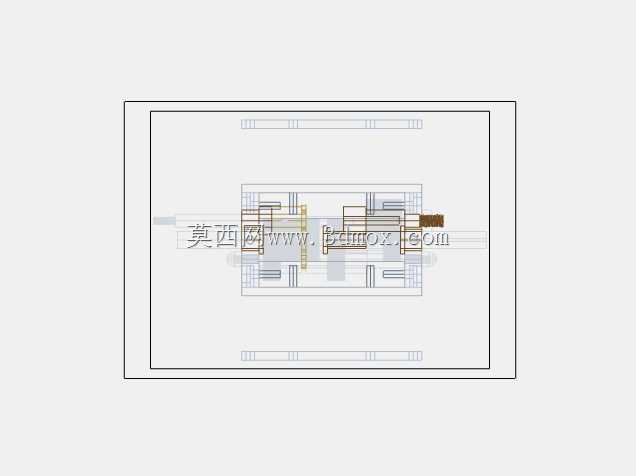

  • 小型换向齿轮箱内部啮合结构设计

  这款换向齿轮箱主要面向小扭矩动力换向的传动场景,常见于小型自动化输送线的动力转向段、桌面级实验设备的动力传递单元、小型专用机具的动力换向部位,用来在有限安装空间内完成输入输出轴的动力方向切换,不需要额外加装传动换向附件,能大幅缩减整套传动机构的占用空间。从结构设计来看,箱体采用一体式铣削成型的安装基准面,四个角位预留的沉头安装孔可直接贴合设备安装板完成固定,不需要额外制作转接支架,输入轴与输出轴呈垂直布局,内部采用直齿圆柱齿轮啮合传动,齿轮啮合侧隙控制在小间隙配合区间,既保证传动过程中不会出现卡滞,也能减少换向瞬间的回程空程量,满足小负载下的精准传动需求。

  设计过程中优先考虑了装配的便捷性,箱体侧面预留的工艺孔可直接完成齿轮轴的穿装与轴承定位,端盖通过螺栓固定在箱体开口侧,日常维护时不需要完全拆解箱体即可检查齿轮啮合状态,箱体上的注油螺塞可直接加注润滑脂,不需要额外开设注油通道,简化了箱体的加工工序。安装边界上,箱体的轴向安装尺寸适配常规20系列铝型材的安装间距,输入输出轴的轴径匹配标准微型联轴器的夹持范围,轴伸长度预留了联轴器安装与锁紧螺母的固定空间,不会出现轴伸过长干涉周边部件、或是过短无法可靠连接动力源的问题。

  齿轮参数选择上,采用等模数等齿宽的配对齿轮,传动比设定为1:1,换向过程中不会改变输入转速,仅完成动力传输方向的90度切换,适合对转速比无变化要求、仅需调整动力走向的传动场景。箱体的壁厚经过受力校核,在额定扭矩负载下不会出现箱体变形导致的齿轮啮合错位,轴承安装位的公差采用过渡配合,既保证轴承外圈不会在运行中出现外圈跑圈的问题,也能在维修时轻松敲出轴承完成更换。需要注意的是,模型中未完全标注所有安装螺钉孔与工艺敲孔的细节,实际加工时需要根据所选紧固件的规格补充对应的螺纹底孔与沉头尺寸,同时根据实际使用的润滑方式调整密封结构,若采用油润滑则需要在轴伸位置加装密封圈,防止润滑油泄漏,若采用脂润滑则可适当简化密封结构,降低加工成本。

  这款齿轮箱的结构没有采用复杂的行星轮系或是蜗轮蜗杆结构,全部采用常规直齿圆柱齿轮,加工难度低,普通滚齿设备即可完成齿轮加工,不需要专用定制刀具,适合小批量自制或是小规模配套使用,传动效率相比蜗轮蜗杆换向结构更高,不会出现蜗轮蜗杆结构的自锁问题,动力可双向传输,既可以从输入轴传入动力带动输出轴,也可从输出轴传入动力反向驱动输入轴,适配更多需要双向传动的使用场景。在实际选型适配时,可根据实际传递的扭矩大小调整齿轮模数与轴径尺寸,当前结构的尺寸基准可直接作为设计模板,仅需要对应调整受力部位的壁厚与齿轮参数即可快速衍生出不同负载等级的换向齿轮箱,大幅缩短同系列产品的设计周期。
