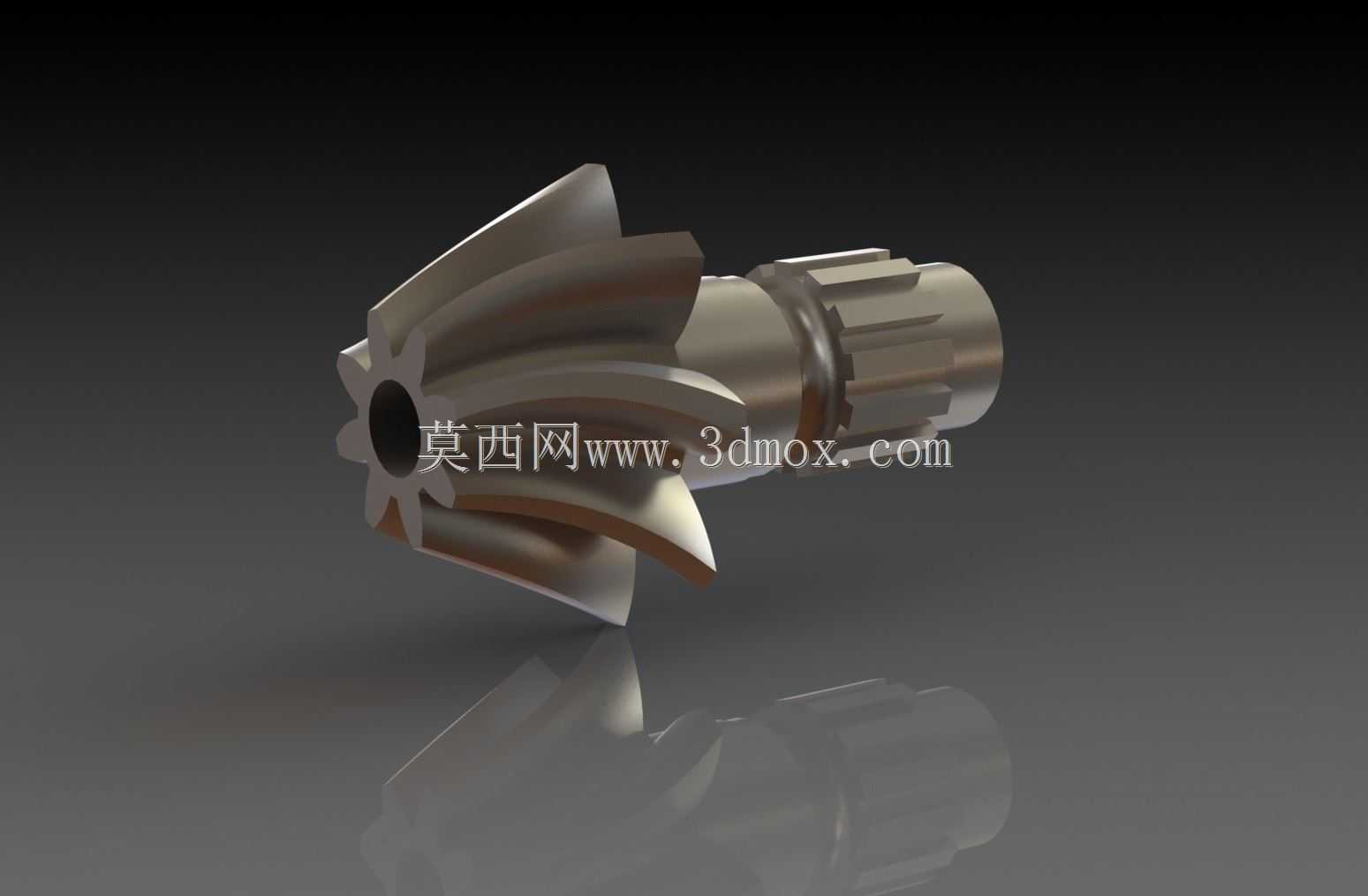

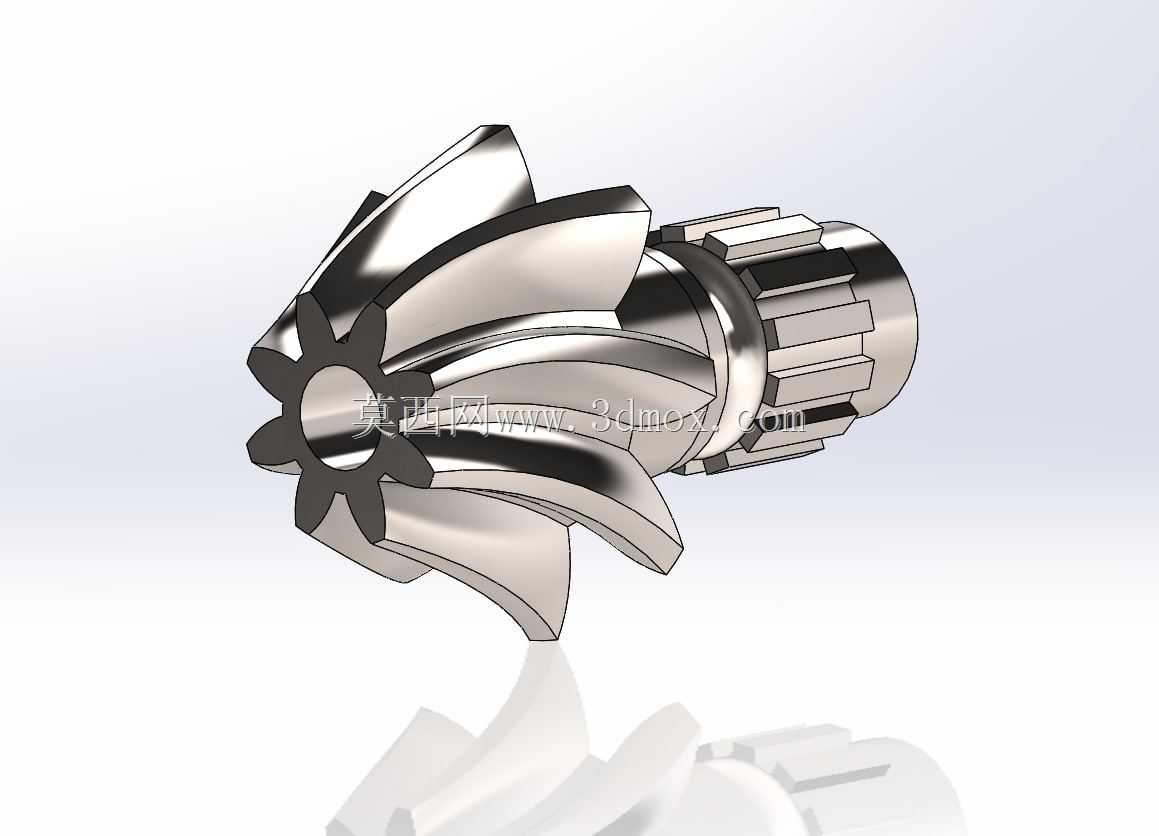

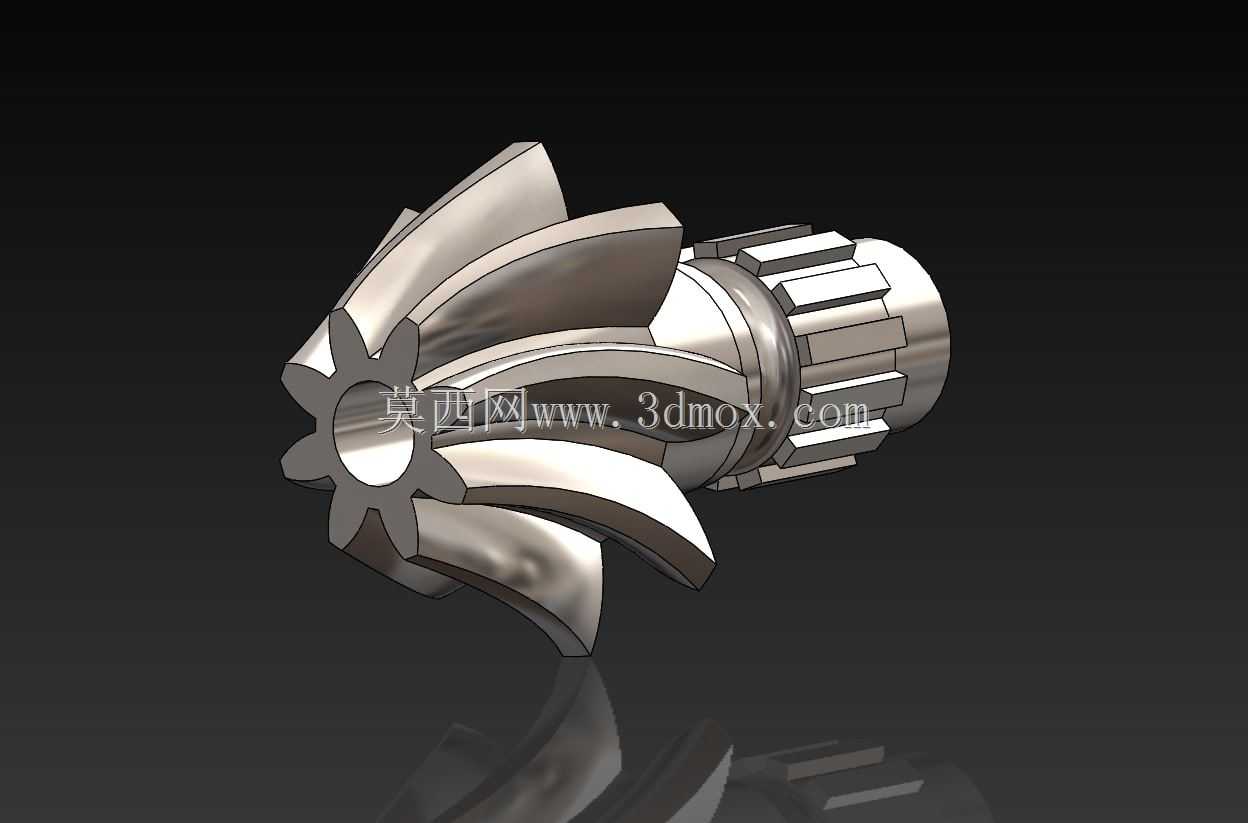

带轴螺旋斜角齿轮传动构件

　　这类带轴集成的螺旋斜角齿轮，主要用在需要相交轴动力传递的紧凑传动场景里，常见于小型动力头、精密进给机构、便携动力工具的传动端，还有部分小型航空模型、车用辅助传动的换向结构中，区别于常规分体装配的齿轮与轴结构，集成式设计能减少装配累计误差，提升同轴度精度，避免键连接带来的应力集中问题，在高转速、小空间的传动工况下稳定性更突出。从实际使用场景来看，这类齿轮往往承担着换向+减速的双重作用，比如在角向打磨工具的传动段，电机输出轴为水平布置，通过一对啮合的螺旋斜角齿轮就能将动力转向90度输出到工作头，同时通过齿数匹配实现一定的减速比，提升输出扭矩；在小型无人机的舵机传动结构里，这类齿轮能在极小的安装空间内完成动力方向转换，保证舵面动作的响应精度，不会因为装配间隙出现动作迟滞。

　　设计这类构件的时候，首先要明确安装边界的约束：轴端的花键段是和下游传动件配合的接口，花键的模数、齿数、定心方式要和对接零件完全匹配，避免安装后出现周向窜动；齿轮段的螺旋角选择要兼顾传动平稳性和轴向力平衡，螺旋角过大会导致轴承受轴向力载荷激增，缩短支撑轴承的使用寿命，螺旋角过小则无法发挥斜齿轮啮合重合度高、传动噪音低的优势，通常这类小模数螺旋伞齿轮的螺旋角会选在30度到35度区间，兼顾啮合性能和载荷分布。齿形设计阶段要保证啮合印痕落在齿面中部，避免边缘接触导致的早期磨损，齿向修形量要根据实际工况的载荷大小、轴系变形量来确定，满载荷下齿面接触区不能偏移到齿端，否则会出现崩齿风险。

　　轴段的直径变化要做圆角过渡，避免台阶处的应力集中，尤其是齿轮段和光轴段的衔接位置，是整个零件的应力高发区，圆角半径不能小于轴径的十分之一，同时要保证磨削加工时的退刀空间，避免加工应力残留。安装尺寸上，轴段的轴向定位台阶要和支撑轴承的内圈端面匹配，台阶高度不能超过轴承内圈的倒角尺寸，否则会导致轴承安装不到位，出现跑圈问题；齿轮段的最大外径要和壳体内部的避让空间留足0.5mm以上的间隙，避免高速运转时齿轮和壳体发生剐蹭，同时要考虑润滑油脂的留存空间，齿顶和壳体内壁的间隙不能过小，否则会导致润滑脂被过度挤压，无法在齿面形成有效油膜。从功能特性来看，螺旋斜角齿轮相比直齿伞齿轮，啮合过程是逐步进入、逐步退出的，不会出现直齿啮合时的冲击噪音，在转速超过1000rpm的工况下，传动噪音能降低15分贝以上，同时啮合重合度更高，单位齿面承受的载荷更小，耐磨性能更优，适合长时间连续运转的工况。集成轴的设计省去了齿轮和轴的装配环节，不需要额外加工键槽、做过盈配合，零件整体的刚性更好，在正反转频繁切换的工况下，不会出现齿轮和轴之间的相对转动，传动精度保持性更好。

　　建模过程中要注意齿面的渐开线生成逻辑，螺旋伞齿轮的齿面是空间曲面，不能用简单的拉伸、旋转特征生成，要根据齿制的参数（比如格里森齿制或者奥利康齿制）计算齿面的离散点，再通过曲面拟合生成准确的齿形，否则加工出来的齿轮会出现啮合干涉，无法正常传动。轴段上的花键部分要注意齿向和齿轮螺旋方向的匹配，避免装配时出现周向位置错位，同时花键的起始端要做引导倒角，方便对接零件的装配。另外，轴端的中心孔是加工时的定位基准，要保留标准的B型中心孔，保证后续磨削、滚齿工序的定位精度，中心孔的锥面要保证粗糙度要求，否则加工过程中会出现定位偏差，导致齿圈跳动超差，影响传动平稳性。在实际选型替换时，要注意配对齿轮的螺旋角、模数、压力角完全匹配，螺旋方向要相反，同时要核算轴系的支撑跨距，保证轴的挠度在允许范围内，避免满载荷下轴变形导致齿面偏载。这类集成齿轮轴的润滑通常采用脂润滑，不需要复杂的油路设计，适合密封要求高、维护不便的传动场景，只要在装配时填充足够的极压润滑脂，就能实现长时间免维护运行。
